信号失真的根源
任何快速变化的信号(如数字脉冲)都不是一个单纯的波形,它是由许多不同频率的正弦波叠加而成的。信号的陡峭边沿和精细细节主要由其中的高频成分构成。探头的带宽就像一个过滤器,决定了多高频率的信号才能被有效通过。如果带宽不足,这些关键的高频成分就会被阻挡或衰减,导致你无法看到信号的真实全貌。
肉眼可见的测量灾难
带宽不足的直接后果就是严重的信号失真。你会观察到原本尖锐陡峭的脉冲边沿变得圆滑迟缓,测得的上升时间远慢于真实值。更糟糕的是,信号上那些用于诊断问题的关键特征,如过冲、振铃和毛刺(这些全是高频现象),要么幅度变小,要么完全消失。这就像戴着一副磨花的眼镜看世界,你看到的都是模糊和扭曲的景象,无法做出准确判断。
选择的核心法则

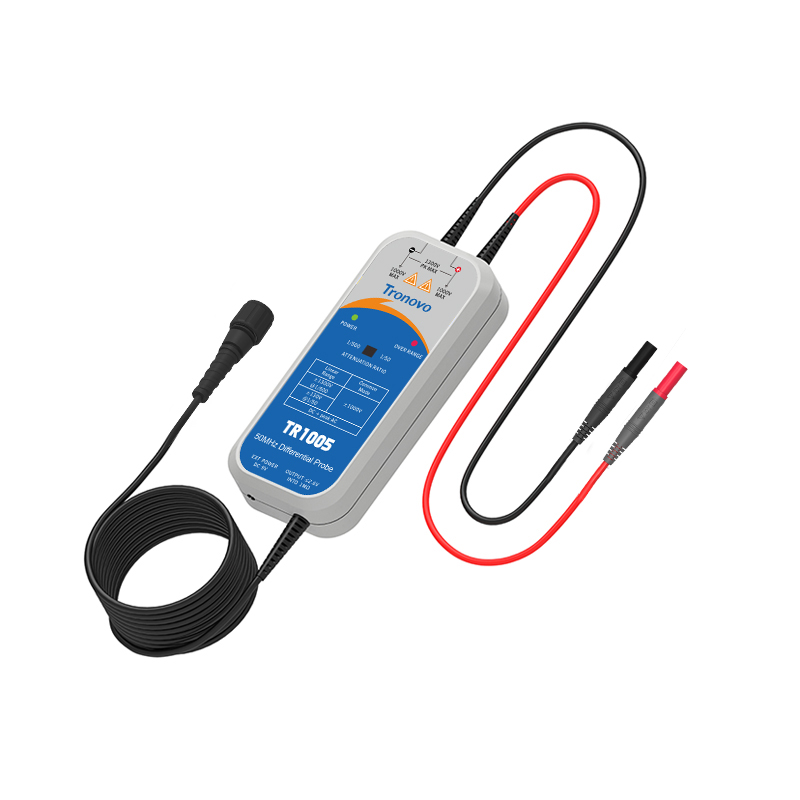

因此,探头的带宽是保证测量准确性的第一道门槛。一个基本经验法则是:探头的带宽至少应是被测信号最高频率成分的3到5倍。例如,测量一个上升时间为1纳秒的信号,你需要一个带宽达到1GHz甚至更高的探头。只有这样,你才能信任屏幕上显示的波形,确保你看到的是电子世界的真实动态,而不是一个因探头能力不足而产生的模糊快照。
