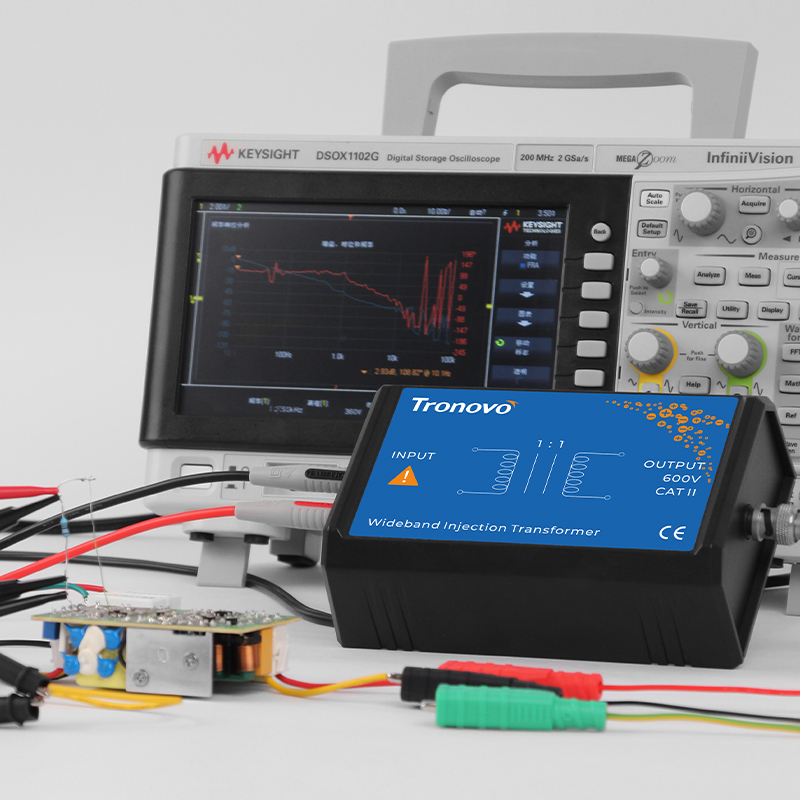

TR1900系列注入式变压器

TR1900系列注入变压器提供两种不同的带宽,两者都采用优于大多数其他注入变压器的材料制成,从而大大提高了带宽、耐用性和整体性能。宽带注入变压器是一种特殊的变压器,是将信号插入各种电子电路(如控制回路或开关电源)的完美选择。注入变压器与示波器或矢量网络分析仪一起使用,简化了电子控制电路的稳定性评估。

产品特点

• 对开关电源进行环路分析测试

• 配合示波器进行伯德图测量

• 频率宽、低失真、精度高

• 600VCATII隔离

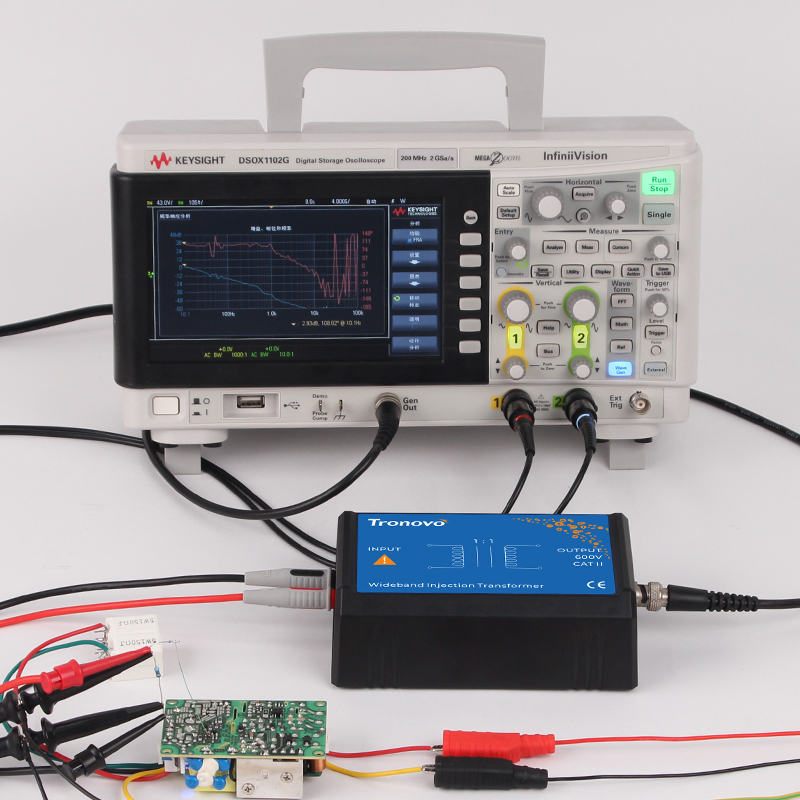

测量环境的搭建

数字示波器配合埃用信号隔离注入变压器对开关电源进行环路分析。包括如下几个部分:
将一个10Ω的注入电阻连到反馈电路中,数字示波器的信号发生器接口连接到隔离注入变压器BNC接口。
将示波器内置波形发生器输出的扫频正弦波信号通过隔离变压器并联到注入电阻两端,连接数字示波器两个模拟通道的探头,对扫频信号的注入端和输出端进行测量。

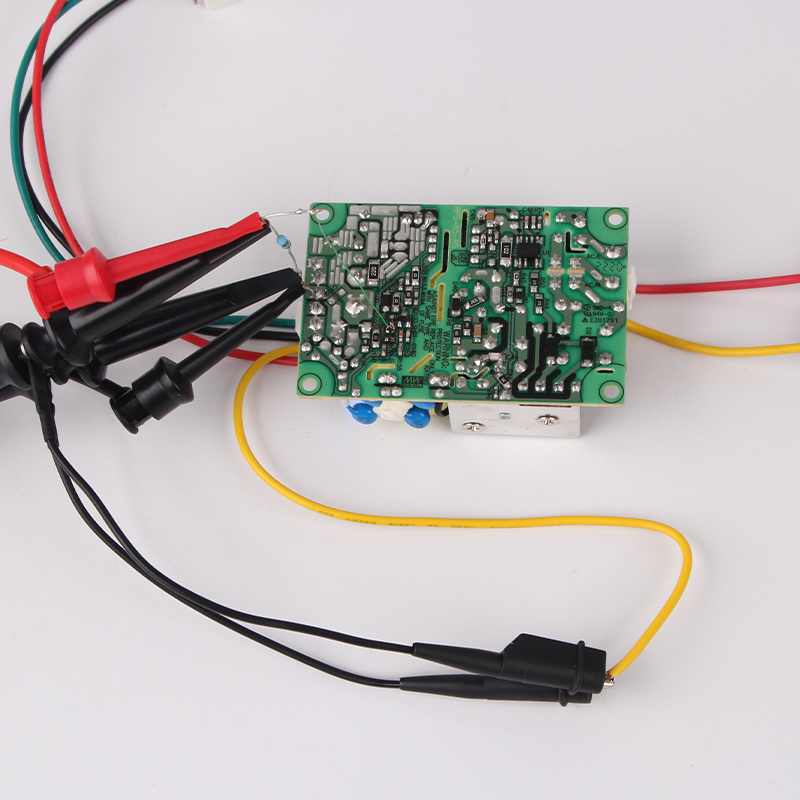

选择正确的注入点

为确保环路增益测量值与实际值相等,需要选择合适的位置点:
环路分析的第一步就是找到干扰信号注入点,注入点一般为反
馈回路的取样点与输出电压点之间。在注入点串入一个注入电
阻,为了不影响电源的正常工作,注入电阻的阻值可选择在5~100Ω之间。

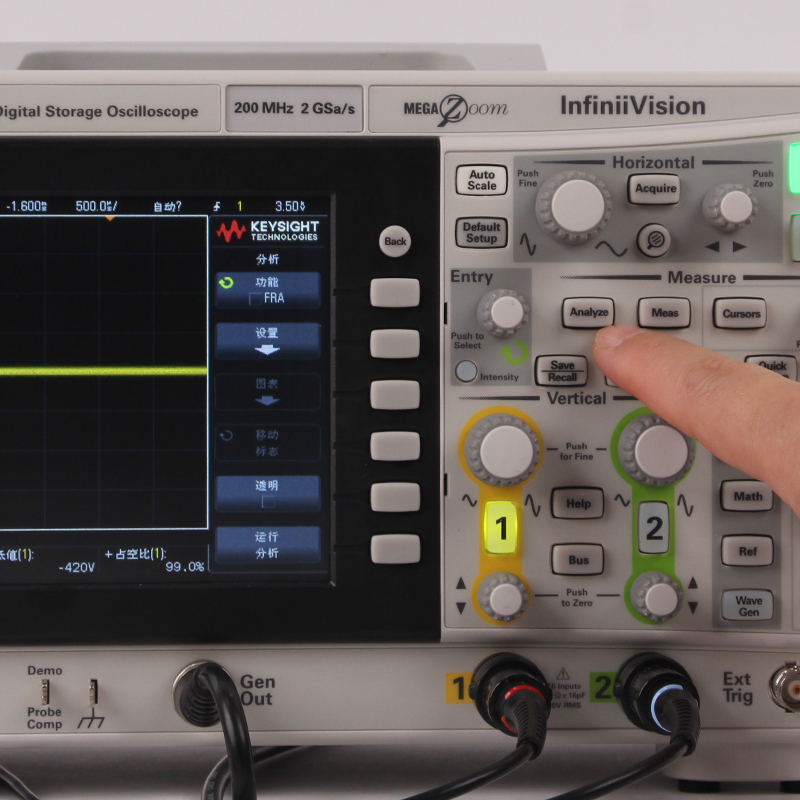

启用“FRA”伯德图功能

打开Analyze功能菜单,选择频率响应分析测量。

设置扫频信号

按幅/频设置键
通过数字键盘对参数进行设置
环路系统的穿越频率通常为开关频率的1/20到1/5
扫频范围应设在穿越频率附近

设置输入输出源

根据实际电路连接, 分别为注入端选择输入源使用的模拟通道号, 为输出端选择输出源使用的模拟通道号。

启动环路分析测试

在伯德图功能设置菜单中运行分析键
初始显示其功能为“弹出Bode Wave窗口”
按运行分析键
开始绘制伯德图

查看伯德图测量结果

伯德图开始绘制中, 此时我们只需要慢慢的等待,运行过程如图:

查看伯德图测量结果

伯德图绘制完成后, 可在“FRA”功能窗口中查看伯德图,如图:

型     号TR1900ATR1901A


1:1

端接阻抗

可用带宽

1HZ~5MHz

10HZ~45MHz

隔离电压

600V/CATII

隔离电容

390pF/1KHz (typ.)

150pF/1KHz (typ.)

直流电流

10mA

工作环境

 0~50℃ / 5 ~80%RH

最大海拔高度

6000 Ft



0.33kg

0.27kg

外形尺寸

110X90X50mm
