什么是无源电流探头？

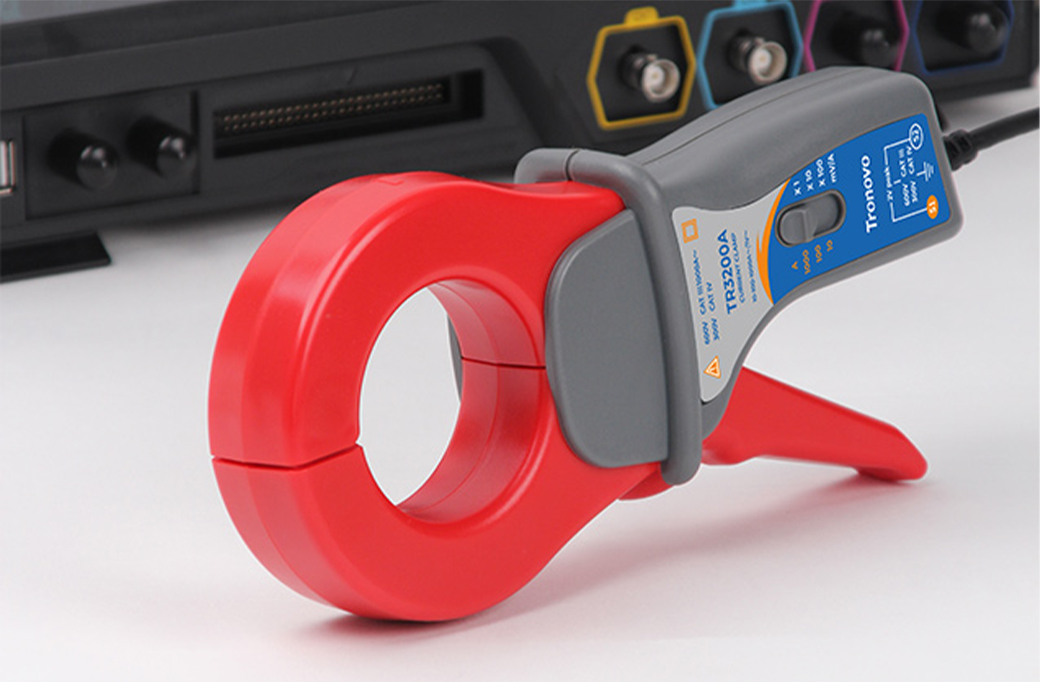

无源电流探头是一种不需要外部电源供电的电流测量设备。它通过感应原理来测量电流，通常由一个夹子和一个连接线组成。夹子内部包含一个或多个绕组的线圈，当被测电流通过导线时，会在线圈中产生感应电压，这个感应电压与被测电流成正比。

无源电流探头的工作原理

无源电流探头的核心是一个霍尔效应传感器或其他类型的磁电传感器。以下是其基本工作原理：

感应磁场：当电流通过导线时，会在导线周围产生一个磁场。无源电流探头的夹子部分围绕这根导线，内部的线圈会感应到这个磁场。

感应电压：根据法拉第电磁感应定律，变化的磁场会在线圈中产生感应电压。这个感应电压的大小与穿过线圈的磁通量的变化率成正比，而磁通量的变化率又与被测电流的大小成正比。

信号传递：感应电压通过连接线传递到示波器的输入端。示波器会对这个电压信号进行放大和处理，最终显示出电流波形。

无源电流探头的优点

无需外部电源：无源电流探头不需要外部电源供电，使用方便。

简单易用：只需将夹子夹在被测导线上即可开始测量，操作简单。

便携性强：由于没有复杂的电路和电源模块，无源电流探头通常体积小巧，便于携带。

成本低廉：相比有源电流探头，无源电流探头的价格更为亲民。
