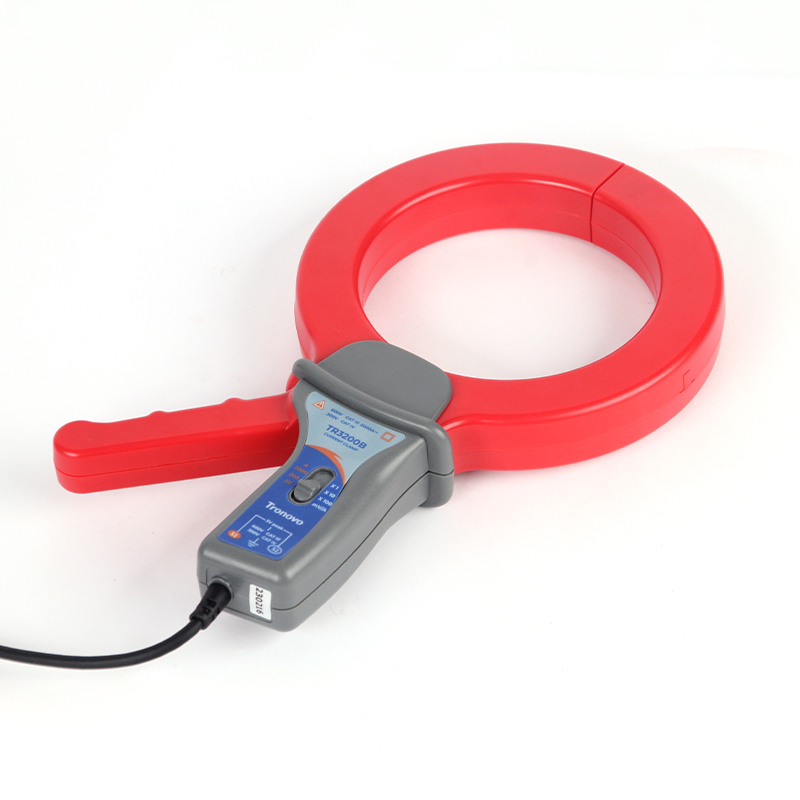

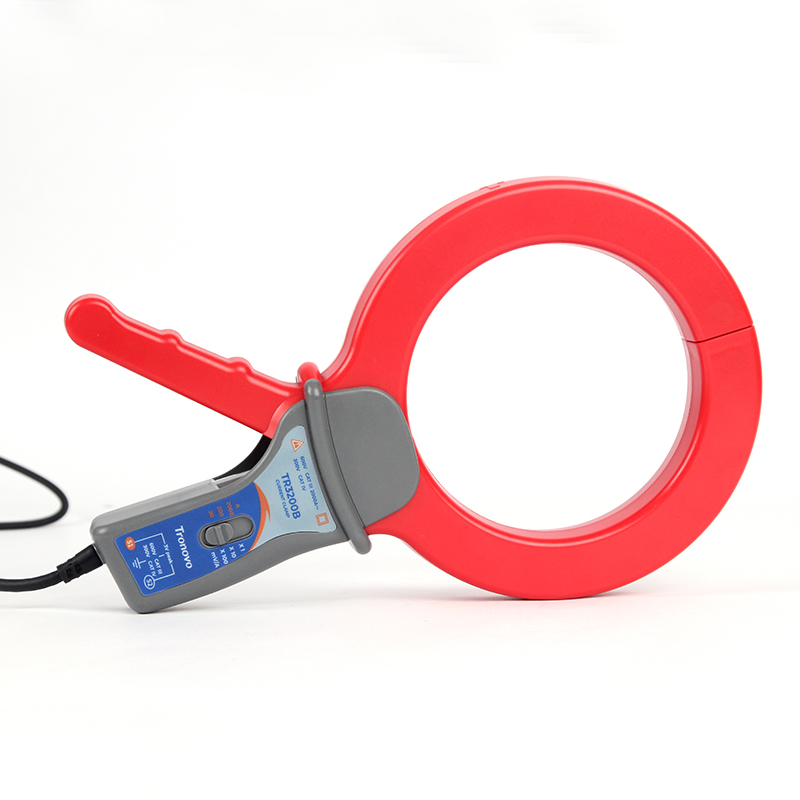

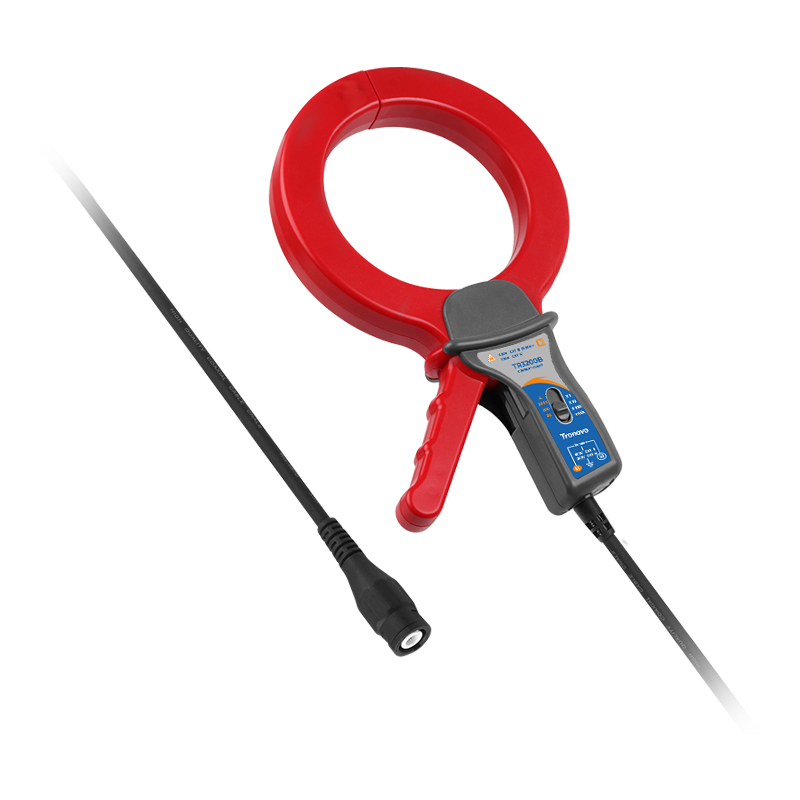

TR3200B

2000A / 100KHz 交流探头

TR3200系列电流探头用于交流电流测量,被测电流达到2000A交流峰值,带宽到100KHz,钳口直径约100mm;标准的BNC 输出接口,可接任何厂家示波器;3个量程可切换,方便小电流测量;增加标准配件BNC转香蕉插座,可实现和数字万用表的连接。广泛应用于电机驱动，逆变器，开关电源，航空电子等测量中。

产品特点
• 测量电流中的谐波组成
• 检测正弦电流波形
• 测量正弦波中的相移
• 半导体开关的电流
• 分布式电流监控
• 电力母线监测
• 监测谐波、功率以及电能质量
• 大型电动机、泵、风机测试
• IGBT、MOSFET 管电流测量

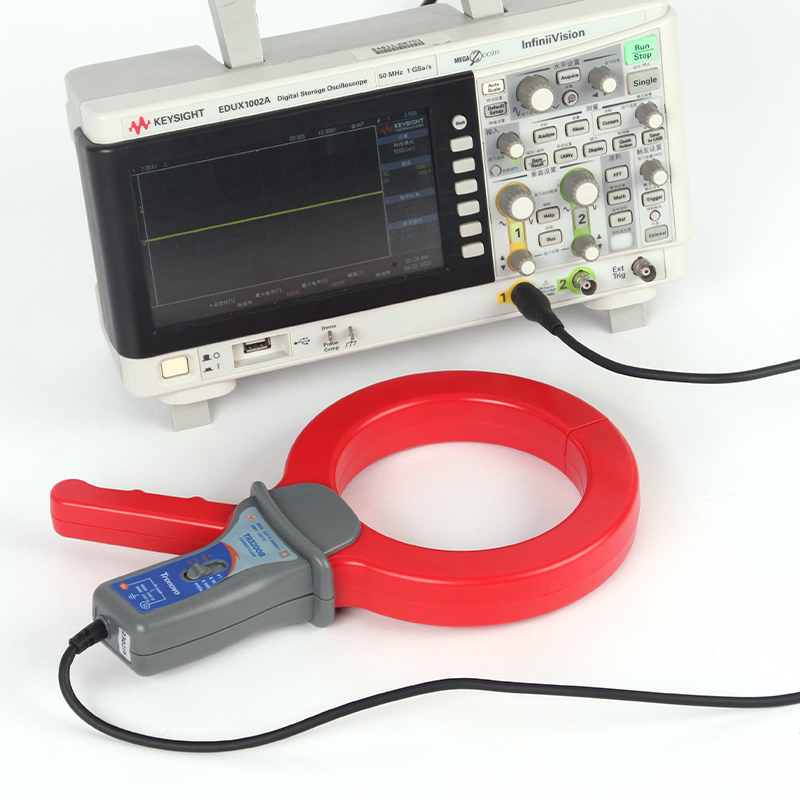

低频交流探头

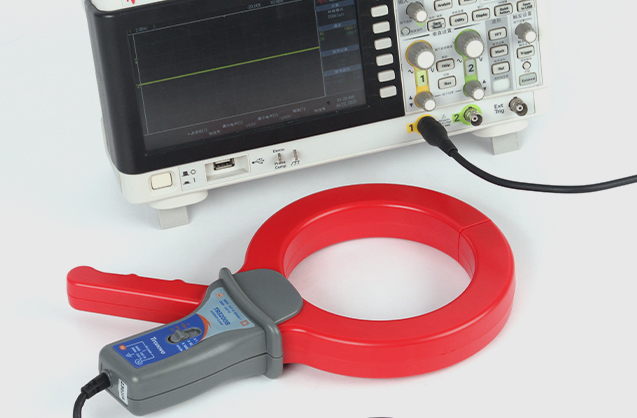

严格遵循1MΩ阻抗匹配规范，完美兼容Keysight、泰克(Tektronix)、罗德与施瓦茨(R&S)等主流品牌，彻底告别专用探头的品牌锁定，采用卡口式防脱落设计，无缝匹配示波器输入负载，避免信号衰减或失真。

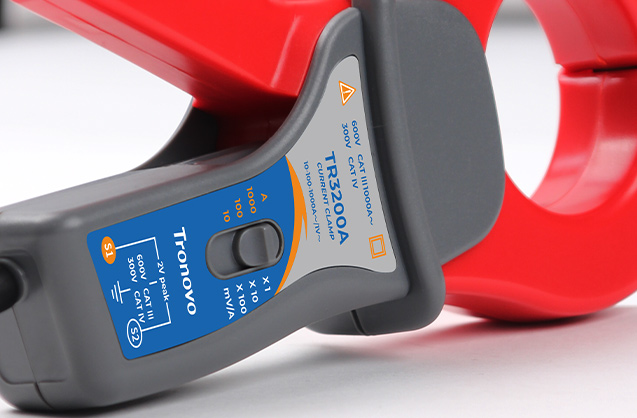

三档量程大电流探头

一键切换20A/200A/2000A高低量程，避免电流突变导致的采样失真！配备一键自动消磁归零功能。

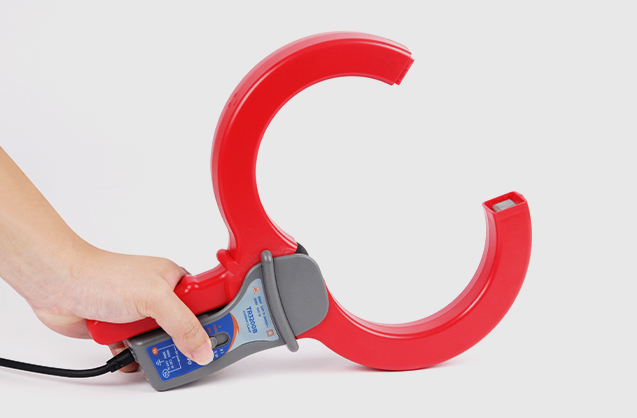

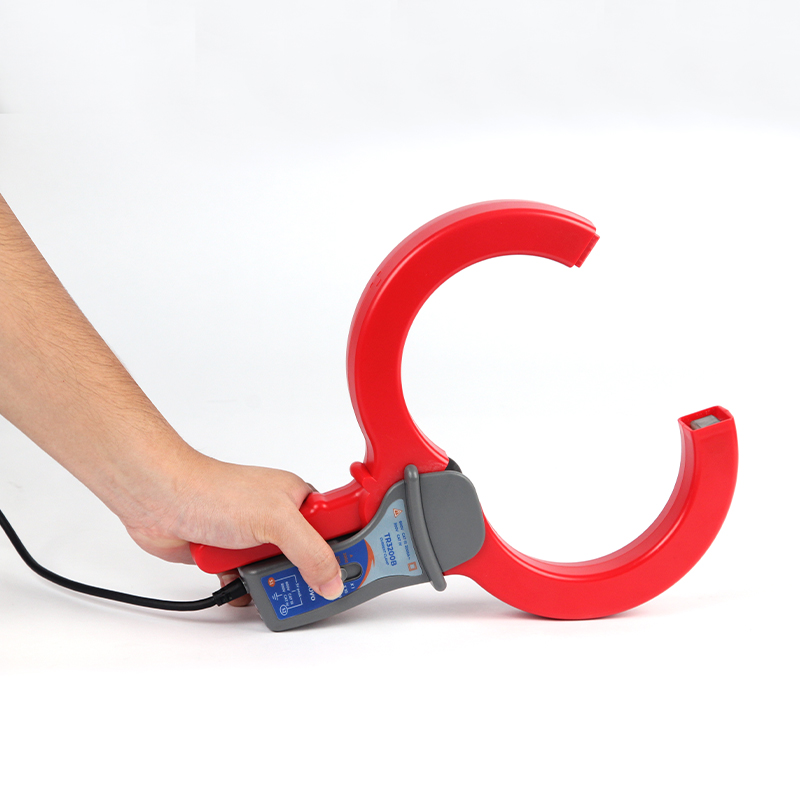

超大的钳形开口

100mm行业最大钳口设计，兼容密集排线、多股线束及异形导体，完美适配开关电源、电动汽车电控等复杂场景！一键锁定防脱落结构确保测量稳定性，工程师快速诊断大电流设备的首选工具。

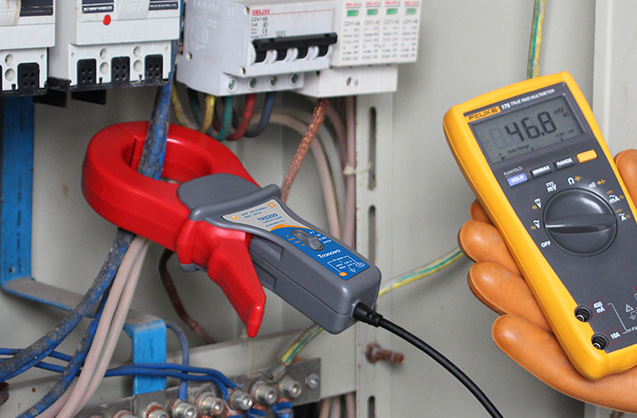

数值测量功能

BNC转香蕉插头无缝桥接电流探头与多用表，启用mV档直接读取AC电流值，电压电流转换比需手动换算。摆脱示波器依赖，便携式测量开关电源纹波/物联网模块功耗。

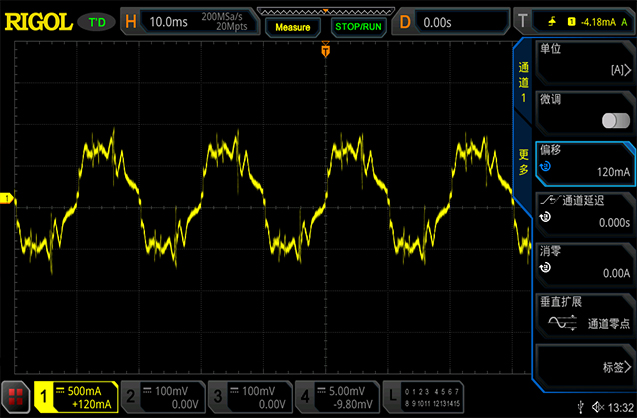

波形分析

分析电力系统中造成电流波形畸变的原因。

型号	TR3200B
带宽	100KHz
上升时间	≤3.5μs
输入类型	AC
精度	±3% ±2% ±1%
电流转换比	1mV/A 10mV/A 100mV/A
交流峰值	2000A
最大工作电压	600V CATⅢ
钳口直径	Ø100mm
线缆长度	150cm
接口类型	BNC
工作环境	0~40°C,80%orless
储藏要求	-10~45°C°C,80%orless
重量	1200g
外形尺寸	285X175X40mm
