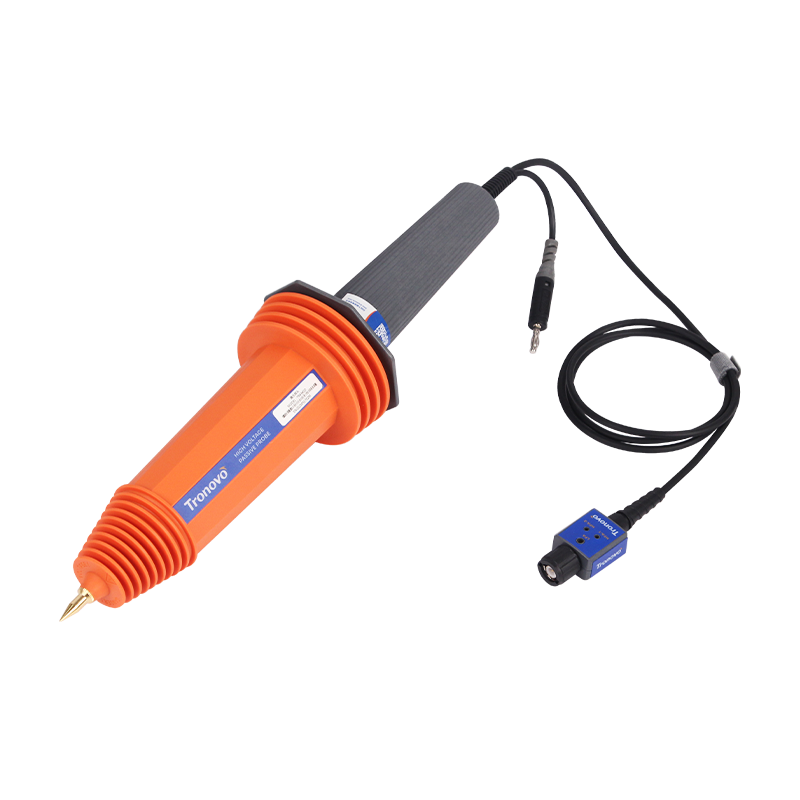

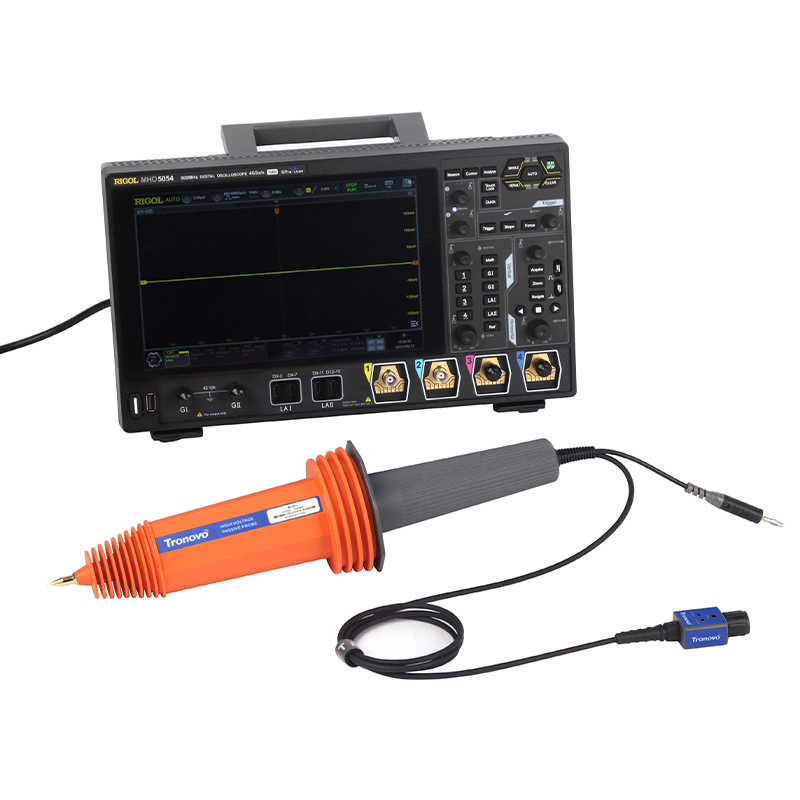

高压无源探头专为高频高压信号精准测量设计,支持高达50KV的地参考瞬态电压测量,100MHz带宽可精确捕捉高压脉冲信号。其创新采用多层屏蔽结构配合绝缘防护外壳,符合IEC61010安全标准,确保操作人员与设备安全。探头内置MΩ级高阻抗输入,最大程度降低对被测电路负载效应,并通过动态补偿技术保障信号完整性。通过标准BNC接口适配主流示波器,支持开关电源测试、IGBT驱动分析、电力系统浪涌监测等高危场景,为电力电子研发、新能源设备维护提供安全可靠的高压测量解决方案。
产品特点：
• 最大量测电压：50KV DC+ACpeak
• 频宽高达50MHz
• 输入阻抗 900MΩ
• 固定衰减比1000:1
• 搭配阻抗匹配器可连接到万用表使用
• 超低噪声
 |

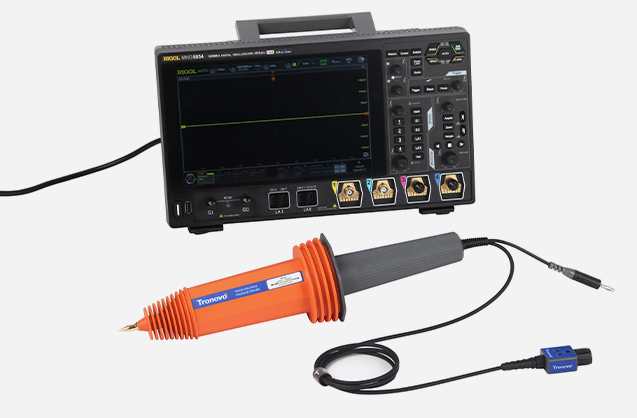

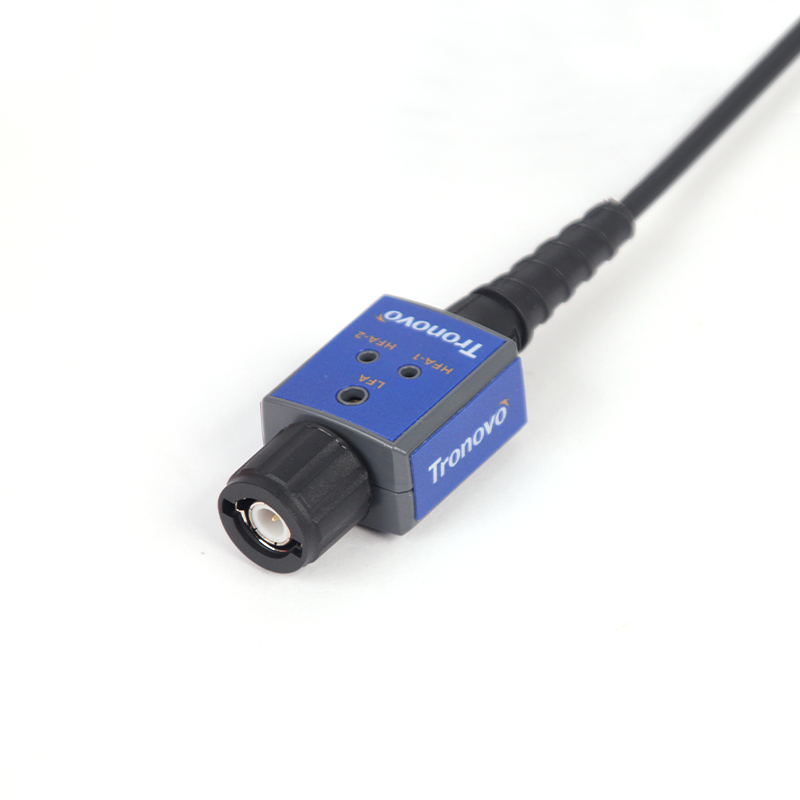

旗舰级高频高压探头标准BNC接口作为示波器行业通用连接方案，无缝兼容Keysight、Tektronix、Rigol等主流品牌设备。其卡口式旋转锁定设计有效防止脱落，确保高频信号传输的稳定性与可靠性。 |
接地环路40MHz以上高频电压测量时，强烈推荐改用原装鳄鱼夹实现直接接地。这种连接方式通过消除传统长地线回路的寄生电感与电容，显著提升系统频率响应特性，确保信号传输路径阻抗更稳定。高频响应优化使信号波形细节还原度提升，精准捕获瞬态谐波与上升沿畸变。 |
 |
 |

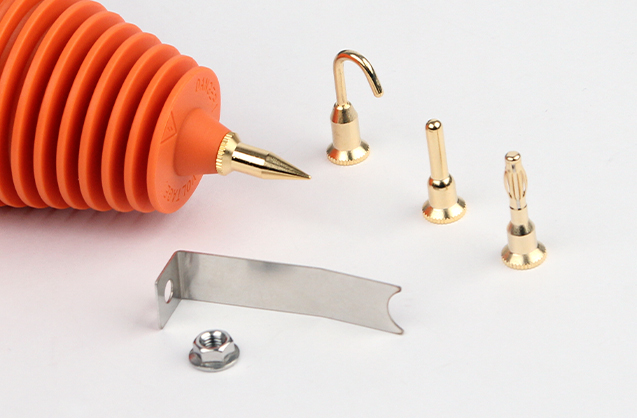

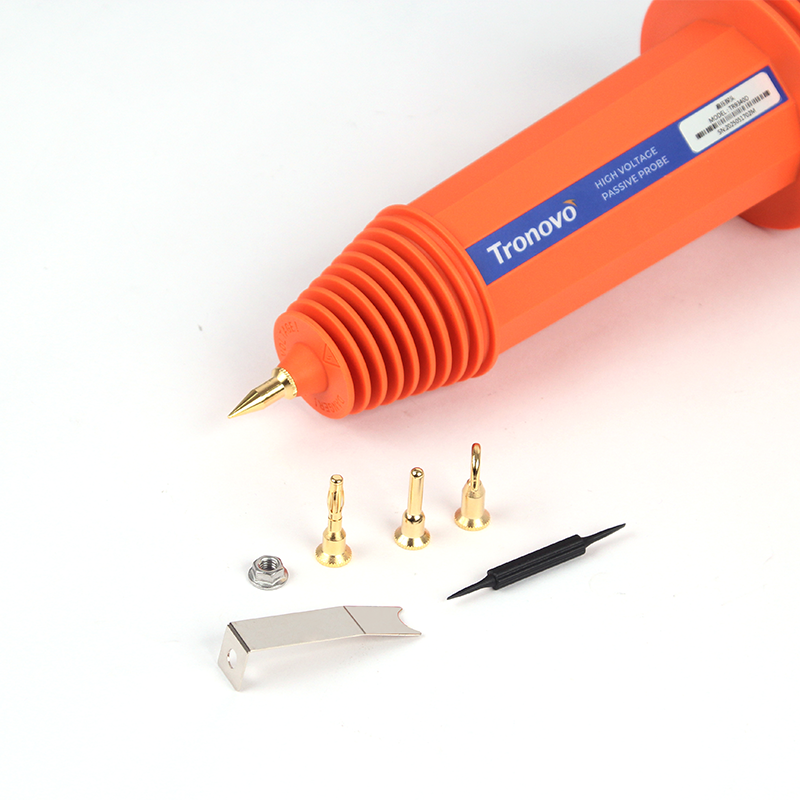

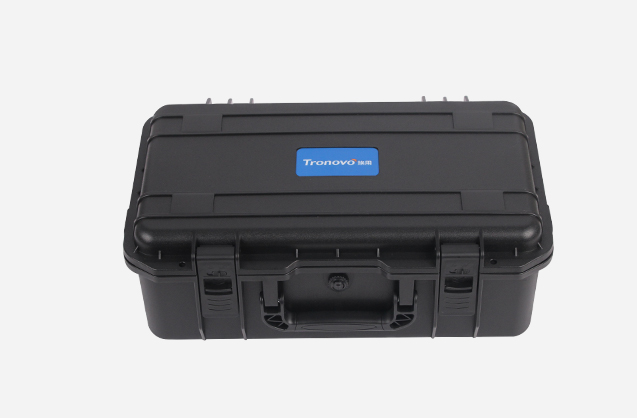

丰富的配件高压探头专业附件套装，针对开关电源调试、变频器监测及功率半导体测试等场景，规避自制配件导致的寄生电感/电容干扰，提升测量精度。 |
高频高压TR9350D高压探头凭借50MHz高频带宽与50KV峰值电压测量能力，精准捕捉变频器驱动、开关电源及功率半导体的瞬态电压细节（上升时间低至5ns）。其CAT III 1000V安全认证设计有效抑制电弧风险，1000:1衰减比确保强电环境下的信号保真度（误差率＜3%）和安全性。为新能源电池测试、工业电机监测及高压实验室提供纳秒级波形精度与操作安全保障。 |
 |
 |

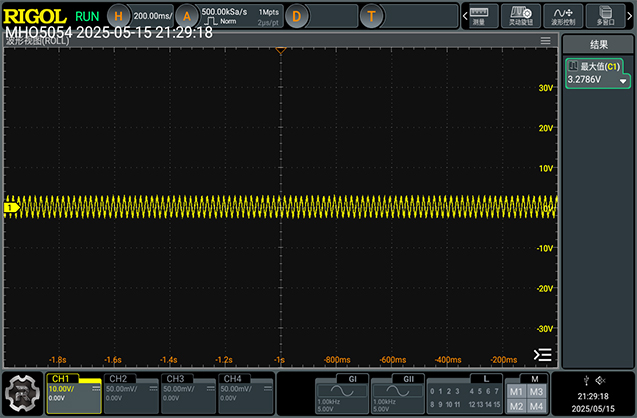

瞬态响应测试探头具有快速的响应时间，可以快速地捕捉到高压波形和瞬态峰值。这对于测试和测量动态变化的高压信号非常有帮助。 |
| 型号 | TR9350D |
| 频宽 | DC~50MHz |
| 上升时间 | 7nS |
| 衰减比例 | 1000:1 |
| 输入阻抗 | 900MΩ |
| 最大输入:DC+AC peak | 50KV CATII ≤30s |
| 最大输入:AC RMS | 35KV CATII ≤30s |
| 最大负载电流 | 55uA |
| 噪信比 | >60dB at 1KHz;>50dB at 1MHz |
| 直流信号误差值 | ≦3% (0~35kV) Full Scale Input Range |
| 温度系数 | ≦200 PPM/℃ |
| 匹配电容调整范围 | 10PF~35PF |
| 安规检验 | 符合 EN61010-031 CATI规范 |
| 测试线长度 | 1.8m士0.2m |
| 工作温湿度 | 0~40°C,80% or less |
| 保存温湿度 | -10~45°C,80% or less |
| 尺寸 | 90mmx90mmX38lmm |
| 重量 | 606g |
| 工作温湿度 | 0~40℃,80% or less |
