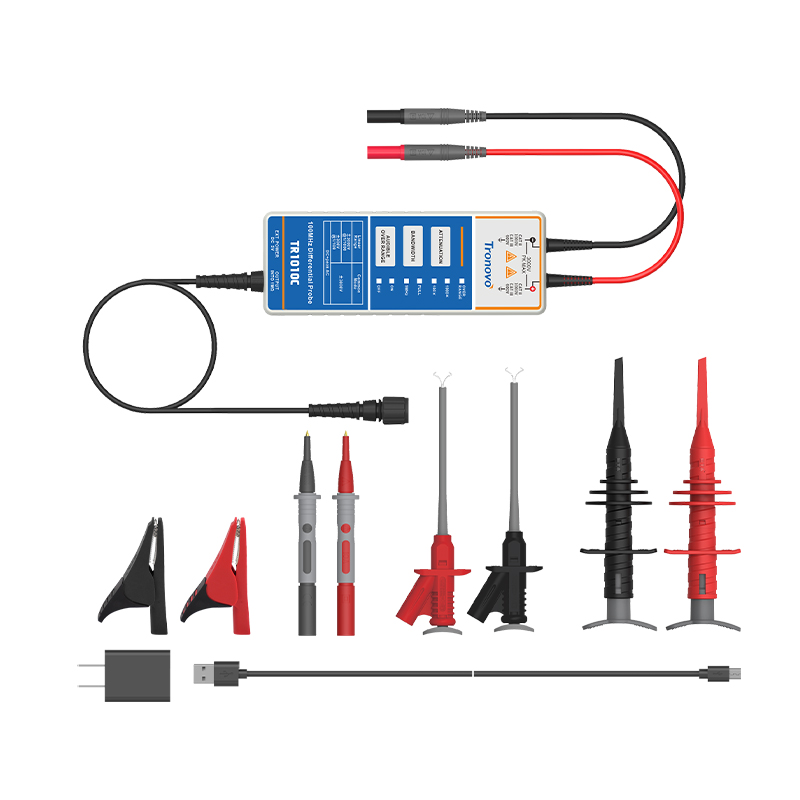

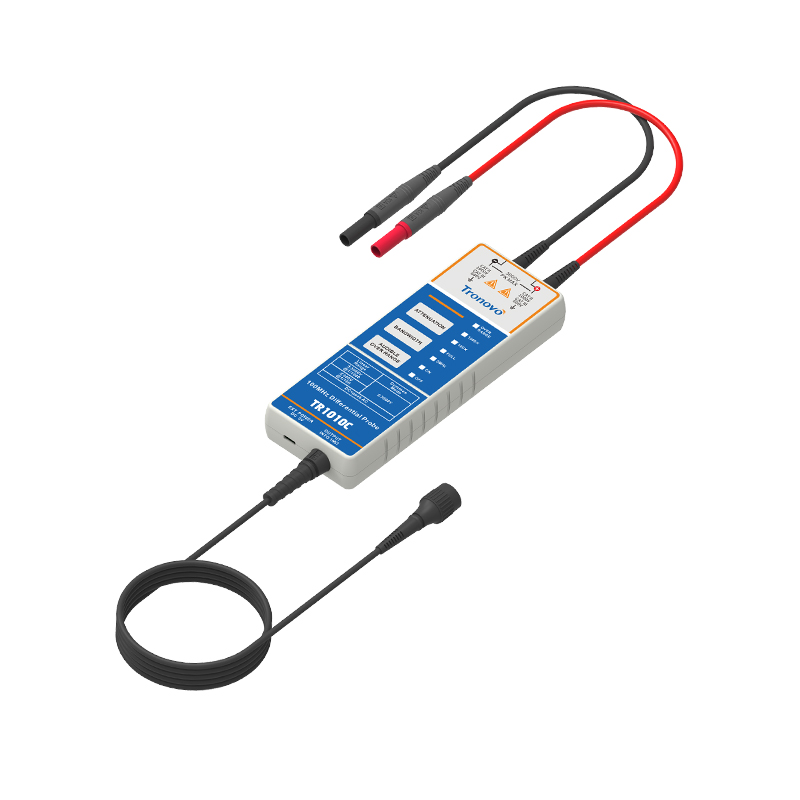

TR1010C高压差分探头适用于所有市场主流示波器,将浮动信号转换为参考地电平的低压信号,任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达100MHz,可用于3000V的电压信号,具有较高共模抑制能力,是进行非地参考、浮动或隔离测量很好的选择。埃用示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制,开关电源研发,维修评估使用。
产品特点
• 安全的浮地测量
• 不会损坏示波器和被测器件
• 抗干扰能力强
• 声光报警功能
• 5MHz带宽限制功能选择
• 具备良好的共模噪声抑制能力
 |
高性能款差分探头通过BNC直连示波器,差分探头实现≤3.5ns上升时间和100MHz带宽,完美匹高速总线协议测试。低输入电容(<2pF)减少电路负载,结合80dB共模抑制比(CMRR),有效滤除数字通信中的电磁干扰,确保HDMI信号完整性分析零误差。 |

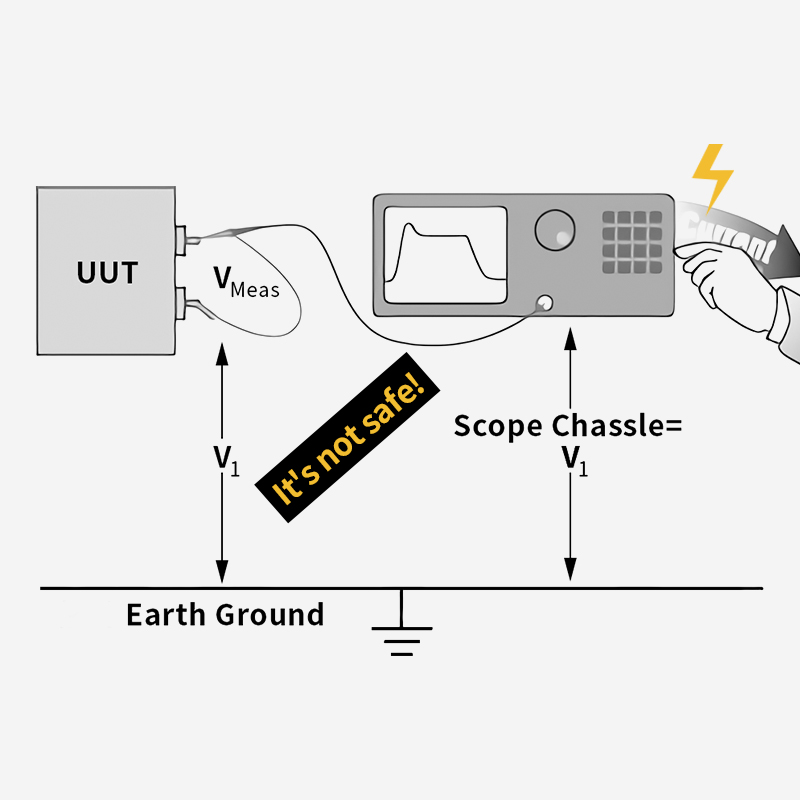

差分测量的优势直面3000V光伏阵列的共模干扰，差分探头以50dB@1MHz共模抑制能力剥离直流偏移噪声，高阻隔离架构阻断逆变器与示波器间的电气通路。保障高原电站环境可安全捕捉MPPT动态波形。 |
 |
 |

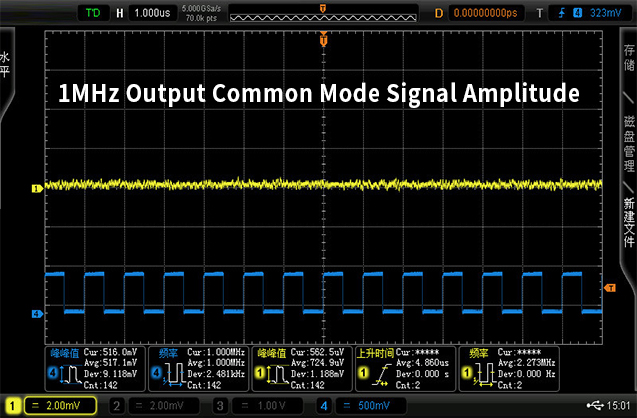

高CMRR共模抑制能力4通道LLC谐振电源测试中，探头间>2500V/mm隔离耐压与80dB@1MHz共模抑制比，彻底消除多探头共地导致的“炸机”风险;自动衰减切换(100:1/1000:1)适配20V驱动至3000V主回路跨层级测量,CMRR温漂≤±3dB。 |

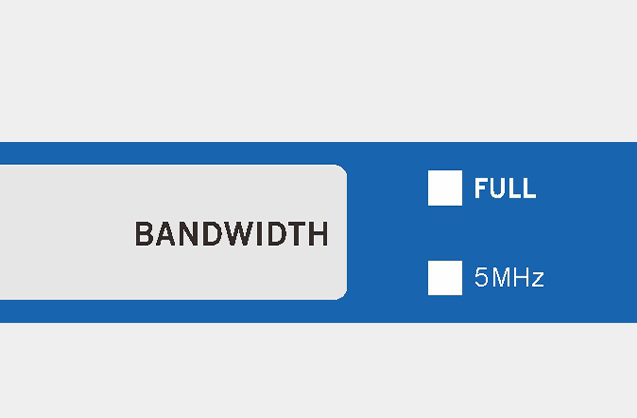

带宽限制5MHz带宽限制功能，通过按钮操作即可屏蔽5MHz以上的信号。该频段与开关模式电源(SMPS)中主流场效应管(FET)的典型开关频率高度契合，可有效抑制超出该范围的高频干扰、噪声及谐波成分。此滤波机制能显著提升信号纯净度，使工程师在研发调试阶段精准捕获开关器件的真实工作状态，准确评估电源转换效率及电磁兼容性能，为SMPS的优化设计与可靠性验证提供关键技术支撑。 |
 |
 |

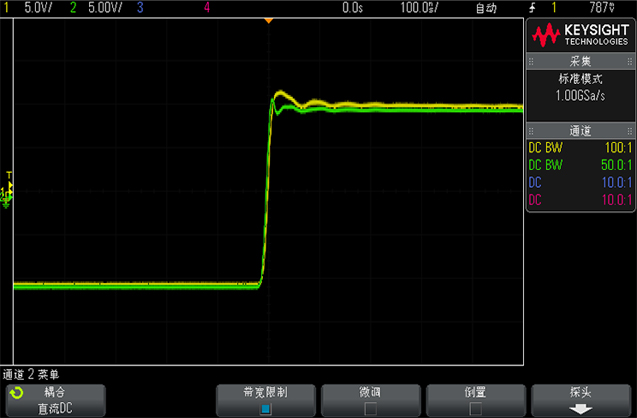

快速信号测试在同等测试条件下，对比探头上升阶段出现明显振铃波形，其幅值超出范围，表现为信号过冲后伴随周期性衰减振荡。该现象可能由探头阻抗不匹配、寄生参数影响或信号反射导致。 |
| 型号 | TR1010C |
| 带宽(-3dB) | 100MHz |
| 上升时间 | ≤3.5ns |
| 精度 | ±2% |
| 量程选择(衰减比) | 100X/1000X |
| 最大差分测量电压 | 100X：±300V DC+ Peak AC 1000X：±3000V DC+ Peak AC |
| 共模电压 | ±3000V DC + Peak AC |
| 最大输入对地电压 | 600VCATⅢ 1000VCATⅡ Vrms |
| 输入阻抗 | 单端对地: 5MΩ±1% 两输入端之间：10MΩ±1% |
| 输入电容 | 单端对地: ＜4pF 两输入端之间：＜2pF |
| CMRR | DC: ＞80dB 100KHz: ＞60dB 1MHz: ＞50dB 3.2MHz: ＞30dB 50MHz: ＞26dB |
| 噪声电平 | 100X: ＜100mVrms 1000V: ＜600mVrms |
| 过载指示电压阀值 | 100X: ≥300V 1000X: ≥3000V |
| 带宽限制 (5MHz)长 | ≥-3dB@5MHz |
| 过载指示灯 | 有（红灯） |
| 过载报警声 | 有（可选择关闭） |
| 自动保存功能 | 有 |
| 偏置可调功能 | 有（进入测试模式下调整） |
| 终端负载要求 | ≥100kΩ |
| 电源 | USB 5V/1A适配器 |
| 安全符合标准 | EN61010-1:2010 |
| EMC符合标准 | EN61326-1:2013 EN61000-3-3:2013 |
