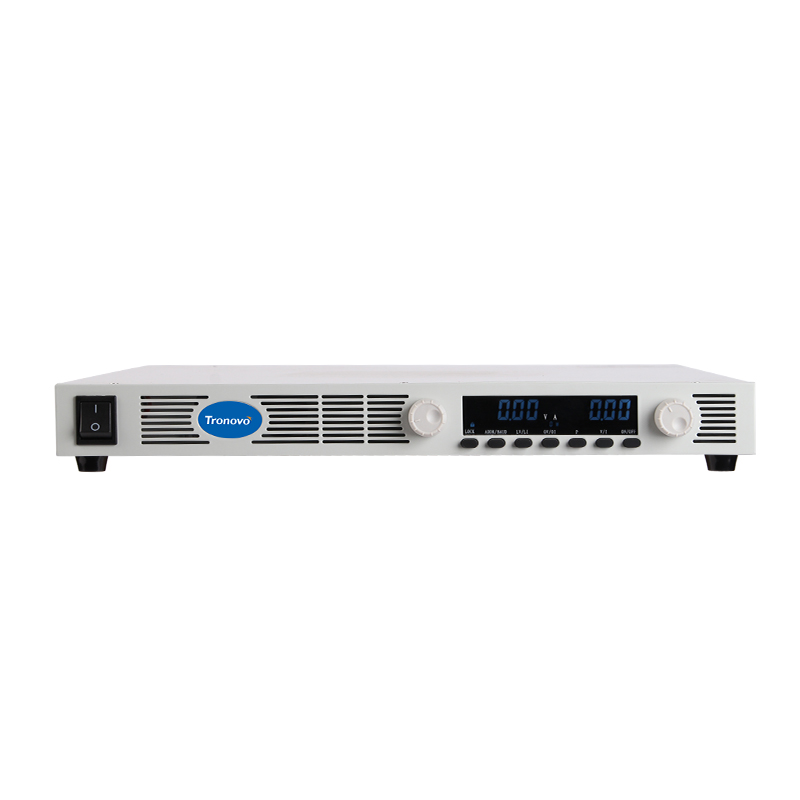

TR23060D

直流稳压稳流电源

TR23060D直流稳压稳流电源是一款高性能直流电源供应器，内部采用进口英飞凌LGBT模块调整模式，输出整流二级管采用美国仙童，大幅度减少发热量，同时降低机器耗损，提升电源效率，延长机器使用寿命。本产品具有操作简单，体积小，效率高，高精度，高稳定等性能，配备先进的LED/LCD液晶显示，具有完善的过压、过流、过温、短路保护，让用户使用产品更放心，更稳定，更可靠，是研究单位，实验室测试，生产线产品测试电源的最有选择。

产品特点

• 规格：输出电压0-额定电压，输出电流0-额定电流
• 电压电流预置：面板自带预置按键，可预先设定电压电流值
• 稳压稳流：电压电流值从零到额定值连续可调，稳压，稳流自动转换
• 过压保护：保护值为额定值的10%，保护后机器自锁，重启机器自动解锁
• 过流保护：额定电流输出过载保护，短路保护（短路后关闭输出，选配）
• 短路保护：允许在任何状态下长期短路或短路开机
• 短路报警：当输出短路时，电源声光报警（选配）
• 输出显示：电压电流表均为LED显示（标配）LCD液晶显示（选配）
• 脉冲工作：可配时间控制器构成直流脉冲电源（选配）
• 智能化：可与计算机连接，组成计算机监控的智能型电源（选配）
• 模拟型号接号：用户可采用0～5V或4～20mA信号控制电源输出的电压和电流（选配）
• 特殊定制：提供特殊规格电源尺寸设计，特殊电源定制（提前声明）

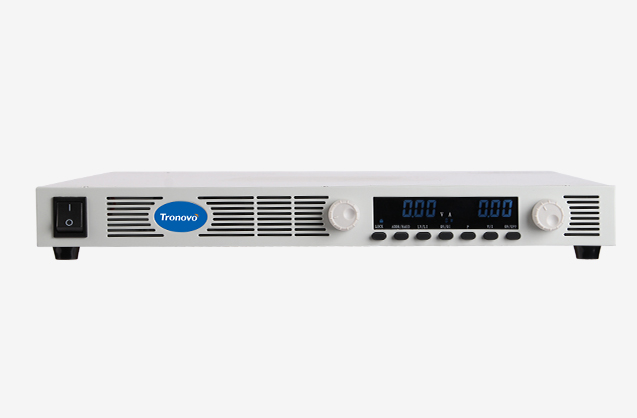

直流稳压稳流电源

集多重优势于一身：操作极简，无需复杂设置即可快速上手；体积精巧节省空间，适配实验室与工业现场等多种场景；高效转换设计降低能耗，同时凭借高精度校准与高稳定性电路，确保输出电压电流精准无漂移。搭配先进的LED/LCD液晶显示，实时清晰呈现参数数值，让电压、电流状态一目了然，无论是科研实验、产品测试还是生产线供电，都能提供可靠且易用的电源支持，平衡性能与便捷性。

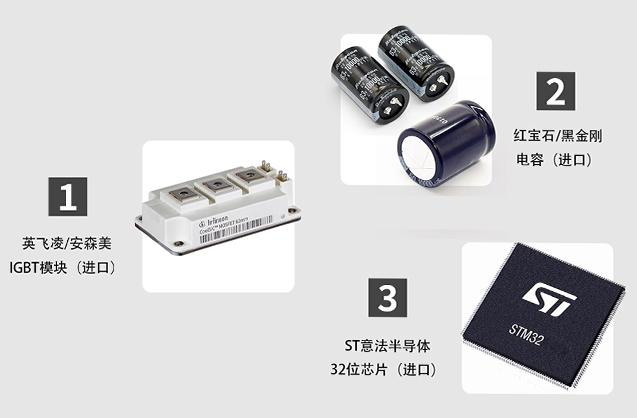

进口核心部件

本设备核心部件均采用进口配置：搭载英飞凌/安森美原装IGBT模块，确保功率转换高效稳定；选用红宝石/黑金刚进口电容，强化滤波性能与使用寿命；配备ST意法半导体32位芯片，提升控制精度与响应速度。全进口核心组件从源头保障设备运行可靠性，降低故障率，无论是持续高负载运行还是精密参数调控，都能维持稳定表现，为设备长期高效工作提供坚实硬件基础，兼顾性能与耐用性。

6大核心配置

直流稳压稳流电源搭载6大核心配置：远端电压补偿消除导线压降影响，确保负载端电压精准；过温、过流、过压三重保护机制，实时监测异常并快速响应，守护设备安全；高功率密度设计在紧凑体积内实现强劲输出；电压缓升功能避免瞬间冲击，适配敏感元器件。六项配置协同作用，从精准供电到安全防护再到场景适配，全方位满足科研实验、工业测试等场景的严苛需求，兼顾性能与可靠性。

行业应用

直流稳压稳流电源广泛适配多领域需求：在汽车电子测试中提供稳定供电，保障车载元件性能验证；满足半导体器件精密测试的严苛电压电流要求；支持电子元器件老化试验的长期稳定输出；适配光伏系统组件的参数调试；同时为实验室科研实验提供高精度电源支持。无论是工业生产检测还是科研开发场景，都能凭借稳定性能与灵活适配性，成为各类电子设备测试与运行的可靠电力保障。

电路方式	高频开关
交流输入	相数电压频率	单相；三相单相220V±10; 三相380V±10 50Hz±10Hz
直流输出	电压电流	0-额定值可调； 0-额定值可调；具备限流控制功能；
稳压	源效应负载效应时漂温漂	≤1 额定值（因输入电压变化±10时，引起输出电压变化率） ≤1 额定值（因负载从10-90变化时，引起输出电压变化率） ≤1 额定值（因连续工作时间大于8小时时，引起输出电压变化率） ≤1 额定值/℃ （因在电源使用温度范围内，由温度引起的输出电压变化率）
稳流	源效应负载效应时漂温漂	≤1 额定值（因输入电压变化+10 -90范围内，引起输出电压变化率） ≤1 额定值（因负载自10-90范围变化时，引起输出电压变化率） ≤1 额定值（因连续工作时间大于8小时时，引起输出电压变化率） ≤1 额定值/℃ （因在电源使用温度范围内，由温度引起的输出电压变化率）
纹波(rms)/p-p	有效值≤0.1额定值；峰值≤0.5额定值
电源控制方式	面板旋转编码器开关调节，调节分辨率一个字节
指示精度	电压表电流表	四位半位LED，分辨率≥0.01V 四位半位LED，分辨率≥0.01A
保护装置	过压、过流、短路、过温、缺相
冷却方式	风冷
结构形式	机柜，靠自重固定于地面
颜色	珍珠白
