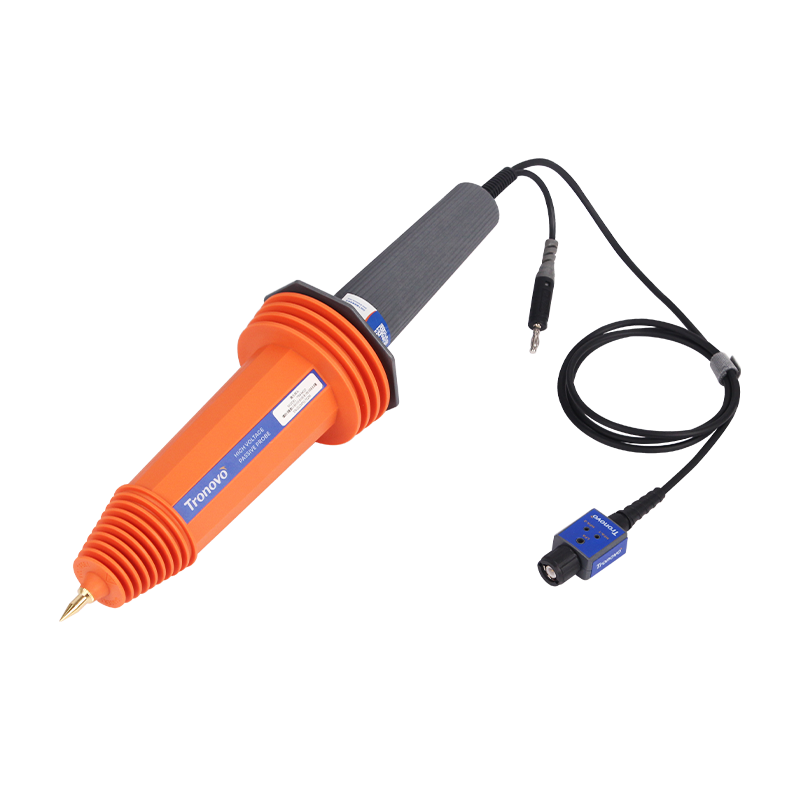

高压无源探头专为高频高压信号精准测量设计,支持高达40KV的地参考瞬态电压测量,100MHz带宽可精确捕捉高压脉冲信号。其创新采用多层屏蔽结构配合绝缘防护外壳,符合IEC61010安全标准,确保操作人员与设备安全。探头内置MΩ级高阻抗输入,最大程度降低对被测电路负载效应,并通过动态补偿技术保障信号完整性。通过标准BNC接口适配主流示波器,支持开关电源测试、IGBT驱动分析、电力系统浪涌监测等高危场景,为电力电子研发、新能源设备维护提供安全可靠的高压测量解决方案。
产品特点：
• 最大量测电压：40KV DC+ACpeak
• 频宽高达50MHz
• 输入阻抗 900MΩ
• 固定衰减比1000:1
• 搭配阻抗匹配器可连接到万用表使用
• 超低噪声
 |

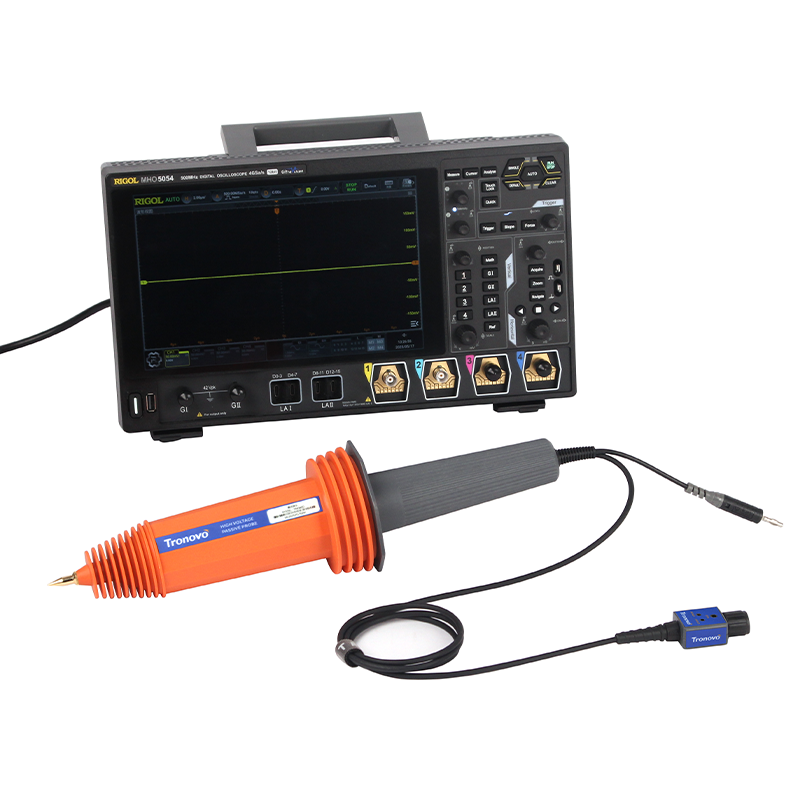

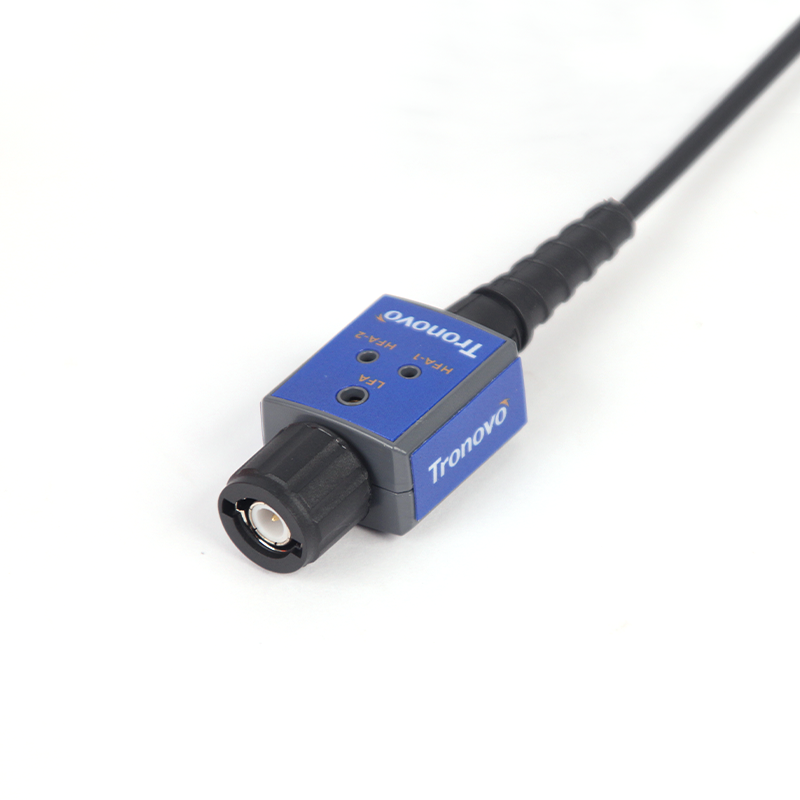

工业级高频高压探头TR9340D拥有75MHz的高带宽测量能力，可分析纳秒级的高速电路。标准的BNC接口，兼容市面上主流示波器接口，实现无缝衔接。 |

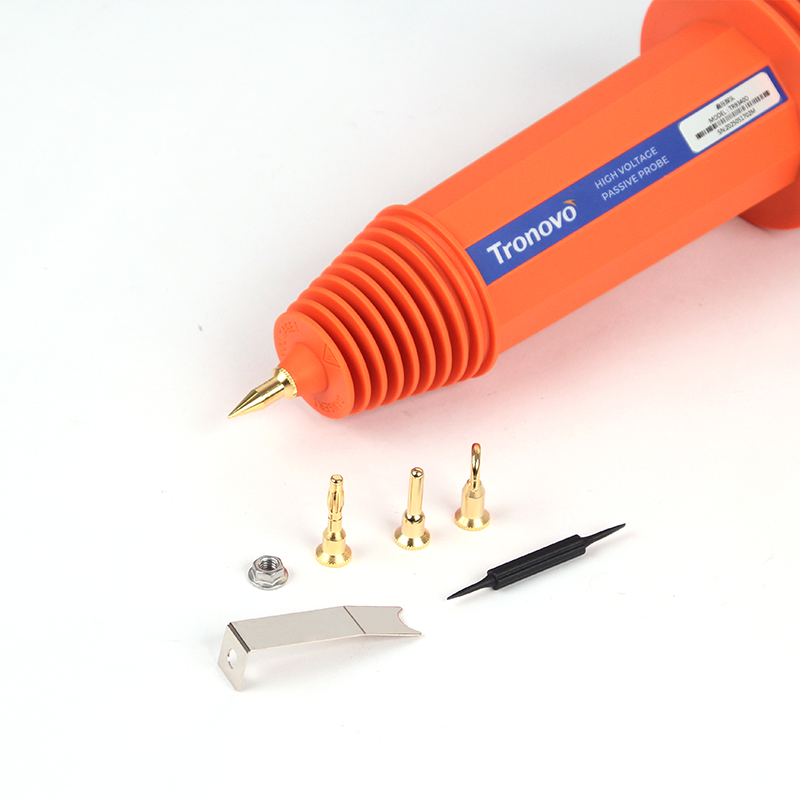

多种附件针对不同的应用需求，适配不同场景,选择适合的附件，可以加大工作效率。 避免自制配件带来的测量误差。 |
 |
 |
接地环路当进行 40MHz以上高频电压测量 时，强烈建议改用此附带的鳄鱼夹实现直接接地连接。这种连接方式能显著减少地线回路的寄生电感和电容效应，从而有效提升整个测量系统的频率响应特性。更佳的高频响应意味着您能够捕获到更真实、细节更丰富的信号波形，大幅提升测量精度与数据可靠性。 |

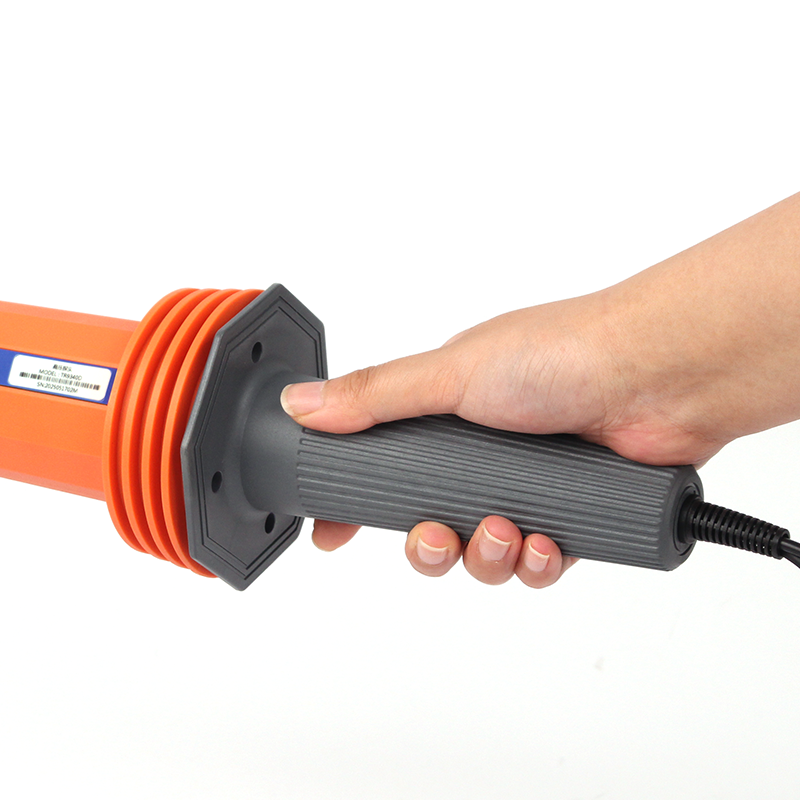

高绝缘高压探头采用精选尖端绝缘材料，结合先进制造工艺精工打造，其核心优势在于卓越的绝缘性能。该设计有效隔绝高压干扰，消除潜在泄露风险，确保即使在严苛的超高压环境下，测量信号依然纯净稳定、精准可靠。优异的绝缘表现杜绝了误测及安全隐患，极大提升了设备安全性与操作人员保障。 |
 |
 |
高精度采用多点校准，具有非常高的测量精度其测量范围可达到40kV，适用于各种高压测试。 |
| 型号 | TR9340D |
| 频宽 | DC~50MHz |
| 上升时间 | 7nS |
| 衰减比例 | 1000:1 |
| 输入阻抗 | 900MΩ |
| 最大输入:DC+AC peak | 40KV CATII ≤30s |
| 最大输入:AC RMS | 28KV CATII ≤30s |
| 最大负载电流 | 55uA |
| 噪信比 | >60dB at 1KHz;>50dB at 1MHz |
| 直流信号误差值 | ≦3% (0~35kV) Full Scale Input Range |
| 温度系数 | ≦200 PPM/℃ |
| 匹配电容调整范围 | 10PF~35PF |
| 安规检验 | 符合 EN61010-031 CATI规范 |
| 测试线长度 | 1.8m士0.2m |
| 工作温湿度 | 0~40°C,80% or less |
| 保存温湿度 | -10~45°C,80% or less |
| 尺寸 | 90mmx90mmX38lmm |
| 重量 | 606g |
| 工作温湿度 | 0~40℃,80% or less |
