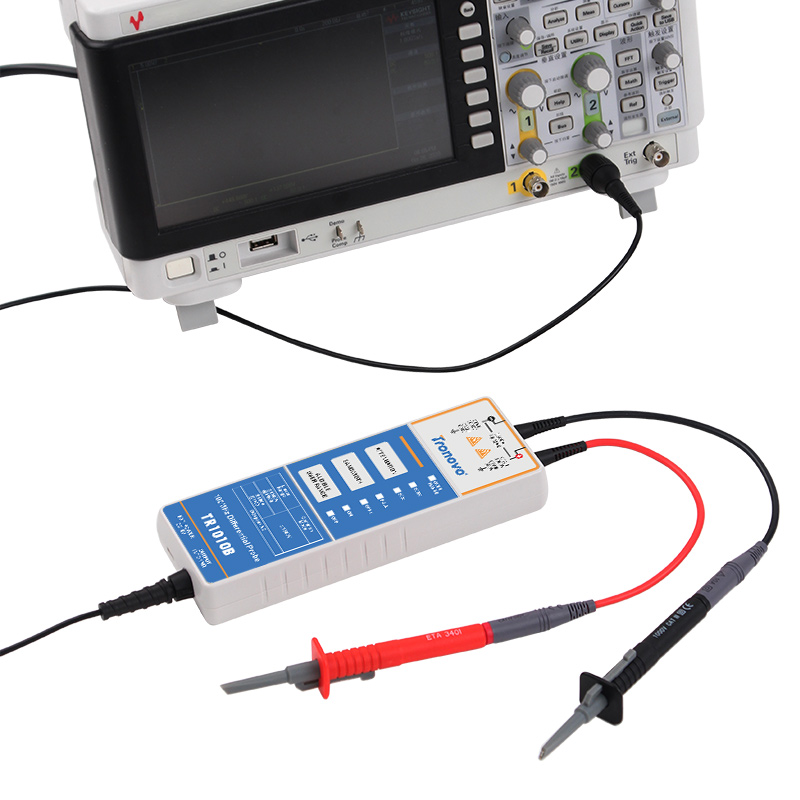

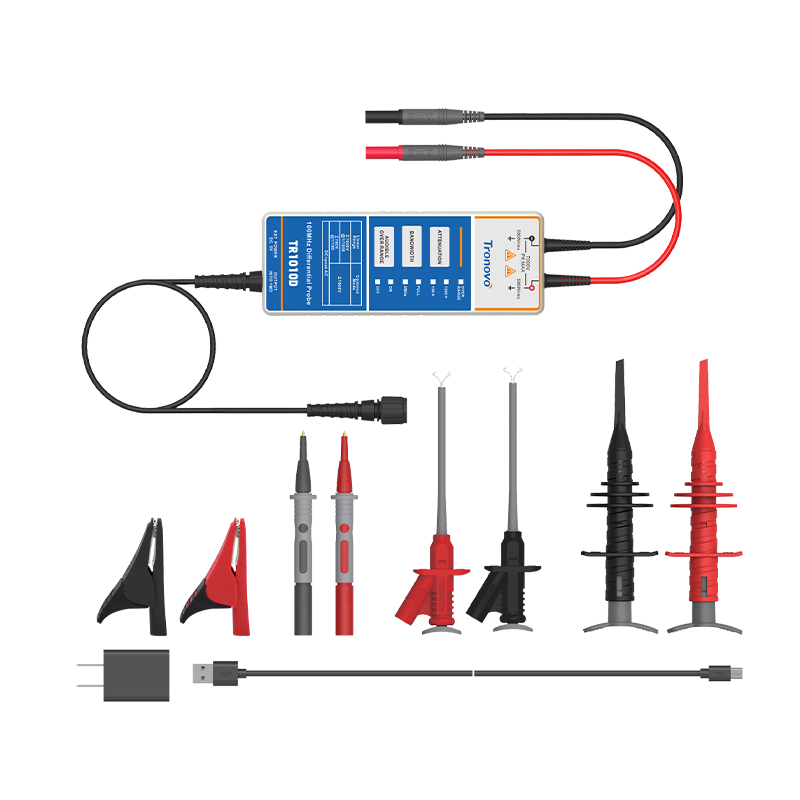

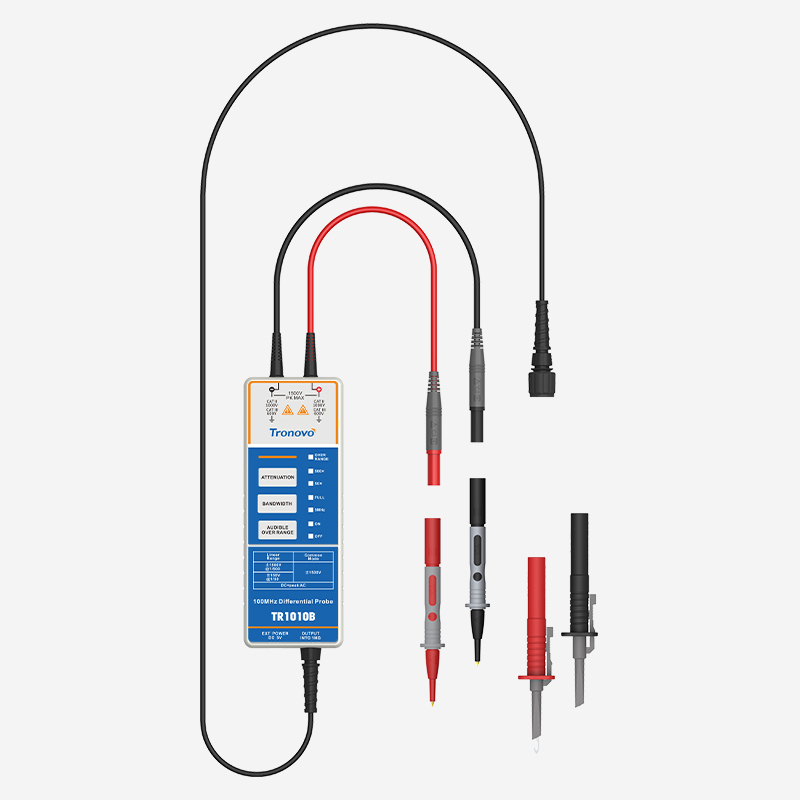

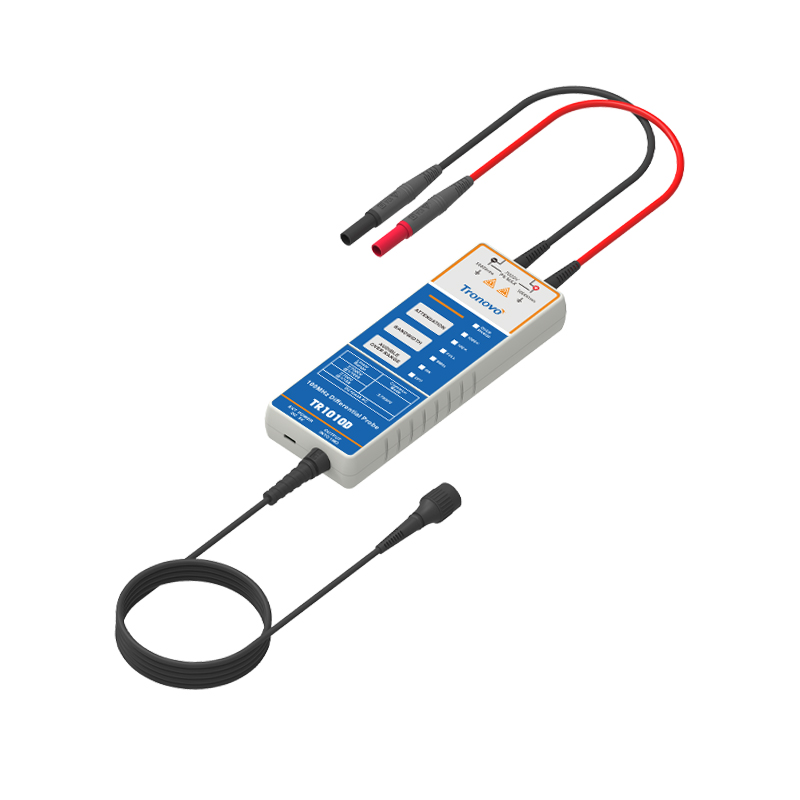

TR1010D高压差分探头适用于所有市场主流示波器，将浮动信号转换为参考地电平的低压信号，任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达100MHz，可用于7000V的电压信号，具有较高共模抑制能力，是进行非地参考、浮动或隔离测量很好的选择。埃用示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。
产品特点
• 安全的浮地测量
• 不会损坏示波器和被测器件
• 抗干扰能力强
• 声光报警功能
• 5MHz带宽限制功能选择
• 具备良好的共模噪声抑制能力
 |
高性能款差分探头50mVrms超低噪声与±2%精度，让BNC差分探头精准解析uA级传感器信号。霍尔效应技术结合差分放大，直接测量应变片微电压差，适用于医疗ECG设备与工业自动化控制系统的低功耗验证. |

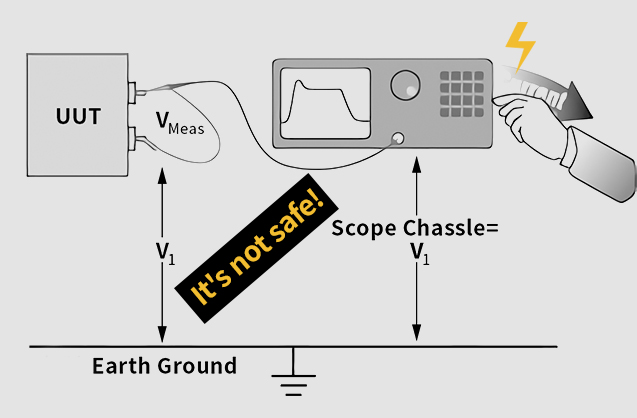

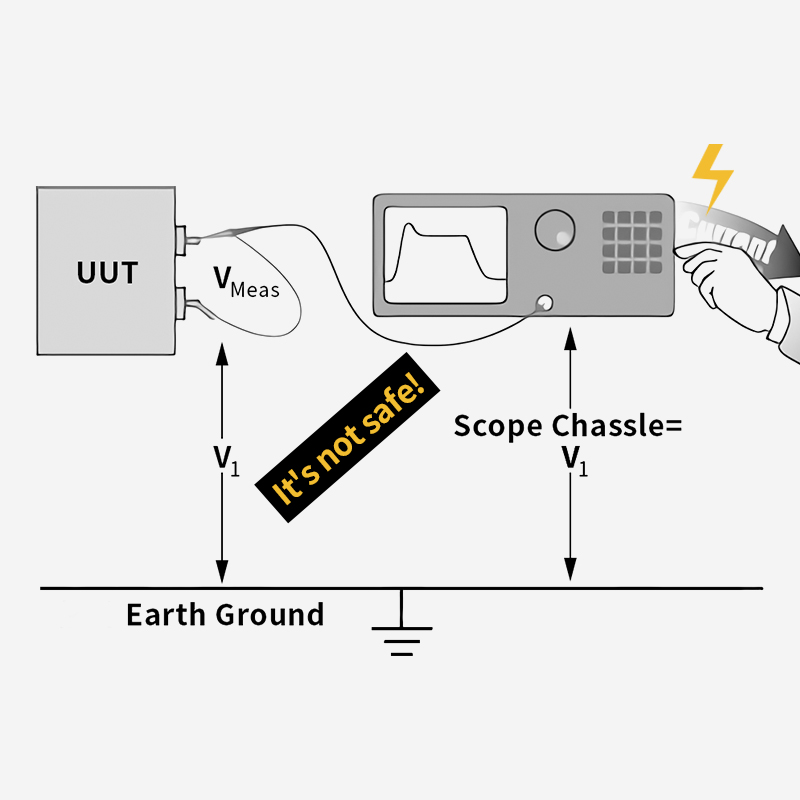

差分测量的优势差分探头实现信号端与示波器≥1MΩ高阻隔离，在心脏除颤器研发中直接测量4000V浮地系统，80dB共模抑制比精准捕捉除颤脉冲波形，彻底隔绝医护人员触电风险。探头通过IEC 61010医疗安全认证，满足BF型设备绝缘要求，确保除颤能量分析零漏诊。 |
 |
 |

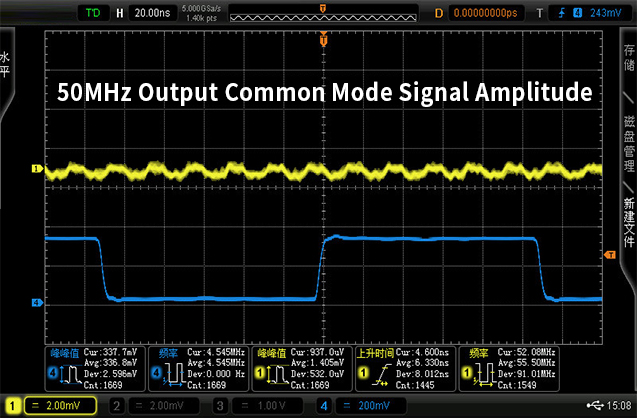

高CMRR共模抑制能力分探头在测量GaN/SiC半桥电路时，80dB超高共模抑制比可将500V共模电压压缩至mV级干扰，精准捕捉5ns死区时间的Vgs驱动细节。探头支持100V/ns超快dV/dt变化，氮化铝陶瓷隔离介质耐受1700V碳化硅器件双脉冲测试，确保第三代半导体开关损耗分析零失真。 |

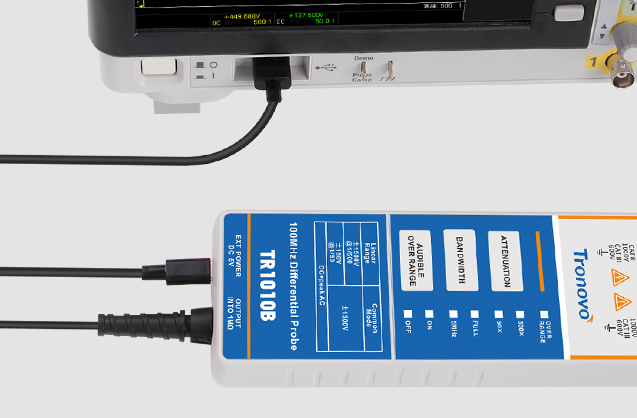

低压供电通过示波器内置USB接口或外接5V电源适配器供电，采用Type-C接口实现正反盲插，支持即插即用功能。可提供最高2A稳定电流，内置过压/过流保护电路。Type-C线缆广泛兼容现有数码设备，实验室环境下可直接借用手机充电线实现快速部署。 |
 |
 |

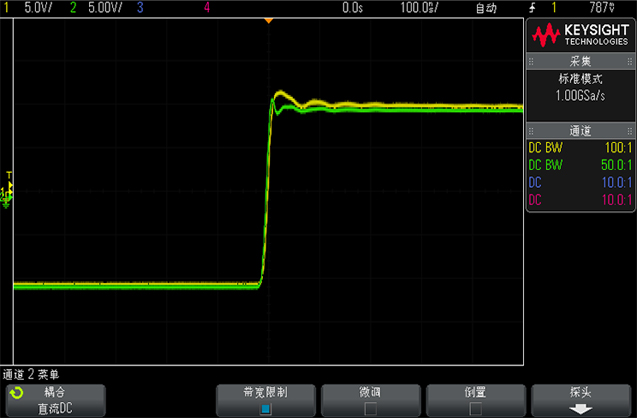

脉冲信号测量对比不同探头的上升沿响应时，发现对比探头波形出现明显振铃现象。该现象主要由探头带宽不足或传输线阻抗失配引发，高速信号在探头-示波器路径中产生反射叠加。建议选用带宽≥3倍信号频率的有源差分探头，确保输入阻抗≥1MΩ,可有效抑制振铃。配合示波器20MHz带宽限制功能,能进一步优化信号完整性,使上升时间测量误差＜5%,符合IEEE1155标准要求。 |
| 型号 | TR1010D |
| 带宽(-3dB) | 100MHz |
| 上升时间 | ≤3.5ns |
| 精度 | ±2% |
| 量程选择(衰减比) | 100X/1000X |
| 最大差分测量电压 | 100X：±700V DC+ Peak AC 1000X：±7000V DC+ Peak AC |
| 共模电压 | ±7000V DC + Peak AC |
| 最大输入对地电压 | 600VCATⅢ 2300VCATⅡ Vrms |
| 输入阻抗 | 单端对地: 20MΩ±1% 两输入端之间：40MΩ±1% |
| 输入电容 | 单端对地: ＜5pF 两输入端之间：＜2.5pF |
| CMRR | DC: ＞80dB 100KHz: ＞60dB 1MHz: ＞50dB 3.2MHz: ＞30dB 50MHz: ＞26dB |
| 噪声电平 | 100X: ＜200mVrms 1000V: ＜1.2Vrms |
| 过载指示电压阀值 | 100X: ≥700V 1000X: ≥7000V |
| 带宽限制 (5MHz)长 | ≥-3dB@5MHz |
| 过载指示灯 | 有（红灯） |
| 过载报警声 | 有（可选择关闭） |
| 自动保存功能 | 有 |
| 偏置可调功能 | 有（进入测试模式下调整） |
| 终端负载要求 | ≥100kΩ |
| 电源 | USB 5V/1A适配器 |
| 安全符合标准 | EN61010-1:2010 |
| EMC符合标准 | EN61326-1:2013 EN61000-3-3:2013 |
