400A / 2MHz示波器宽频电流环_电流探头_产品中心

TR3034

400A / 2MHz示波器宽频电流环

TR3000系列电流传感器用于交流电流测量,被测电流高达400A有效值,最大脉冲电流100KA,带宽50MHZ,上升时间200ns,铂口直径约50mm;标准的BNC输出接口,可接任何厂家示波器:增加标准配件BNC转香蕉插座,可实现和数字万用表的连接。广泛应用于高端医疗多频段电流感应;方波、三角波无源互感、实验室宽频电流研究、雷击浪涌波形观察、开关短路电流检测。

产品特点
• 频宽:10Hz~50MHz
• 电流测量范围:10mA到400ARms
• 最大脉冲峰值电流200KA
• 电流转换比1V/1A
• 精度等级士1%
• 最大直径∅50mm
• 兼容BNC接口示波器

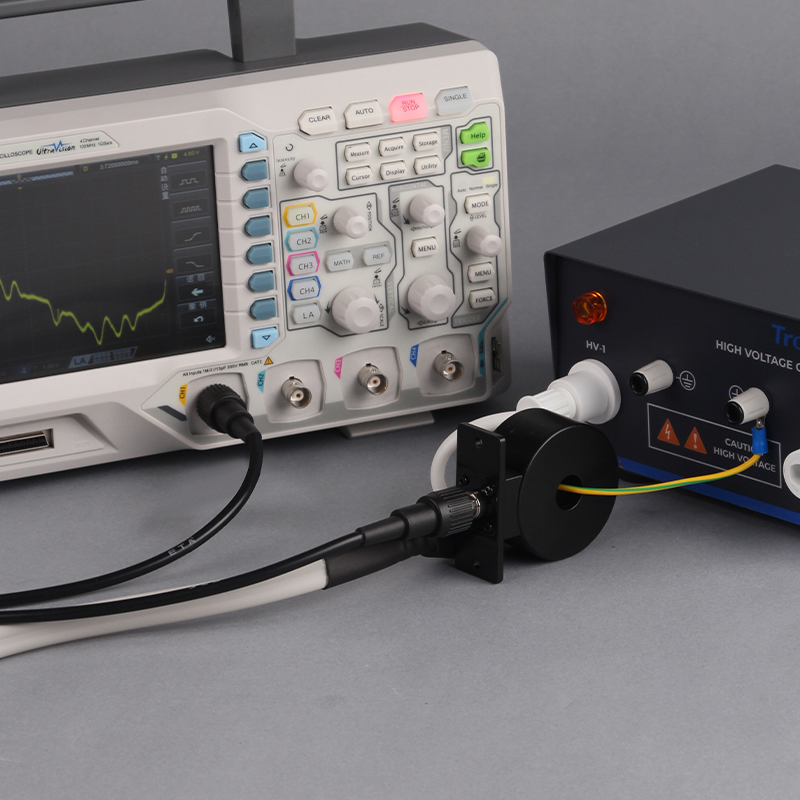

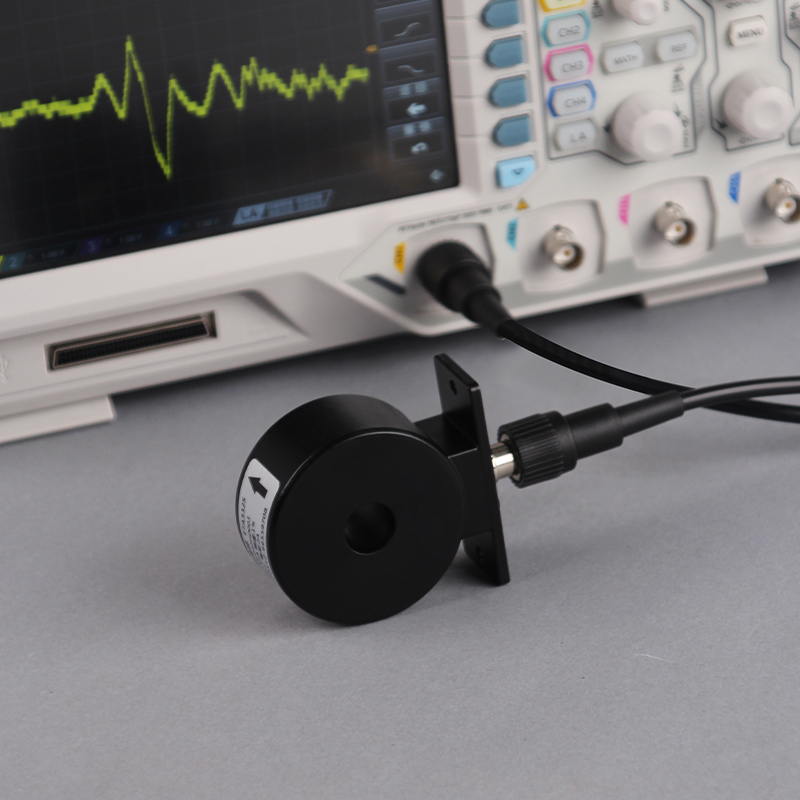

高脉冲电流探头

电流环采用标准BNC接口，无缝适配泰克、罗德、是德、普源等主流示波器品牌，无需转接即插即用。支持10Hz-2MHz宽频带电流测量，从毫安级功耗到万安级浪涌电流皆可精准捕获。工业级屏蔽设计有效抑制电磁干扰，即便在变频器、电机驱动等强噪声场景中，仍能输出纯净波形。

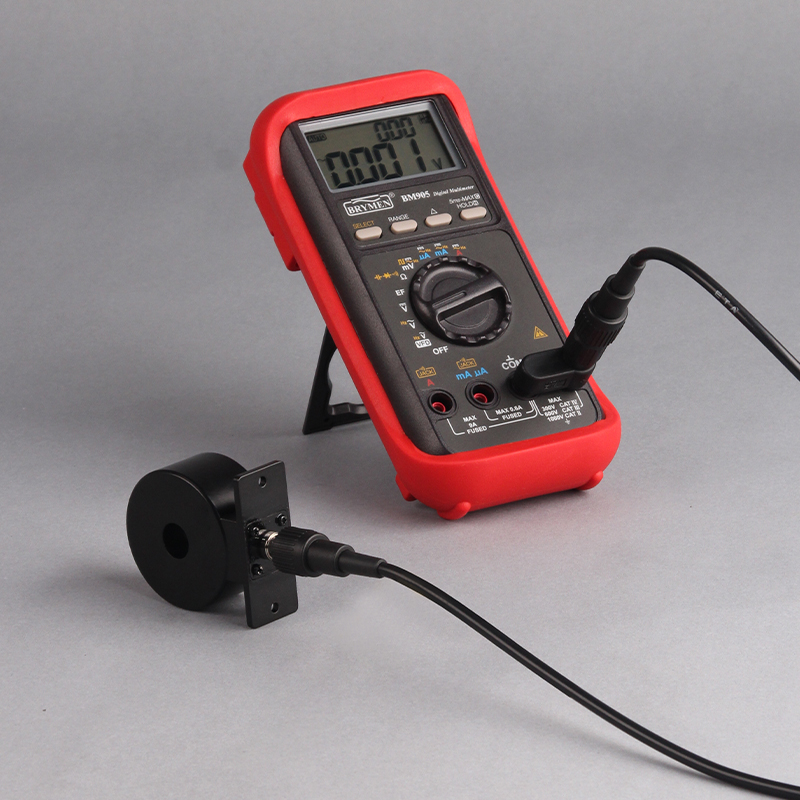

数值测量功能

BNC转香蕉插头解锁多用表新技能：连接电流探头后，直接使用mV档测量比例电压信号（如1mV/A），省去示波器依赖。万用表AC模式需开启真有效值（TRMS）功能，确保非正弦波（如变频器输出）测量精度±2%。注意屏蔽线缆减少辐射干扰，接地线距探头＜5cm可降低50%噪声。

实验室宽频研究专用

电流环通过高精度传感器实现±1%精度，精准解析电源谐波、电机瞬态电流等复杂信号。硬质探头设计确保机械稳定性，适用于PCB板级毫安级纹波分析及新能源逆变器拓扑验证，磁屏蔽技术有效抑制90%实验室电磁干扰，为研发提供纳秒级无损波形。

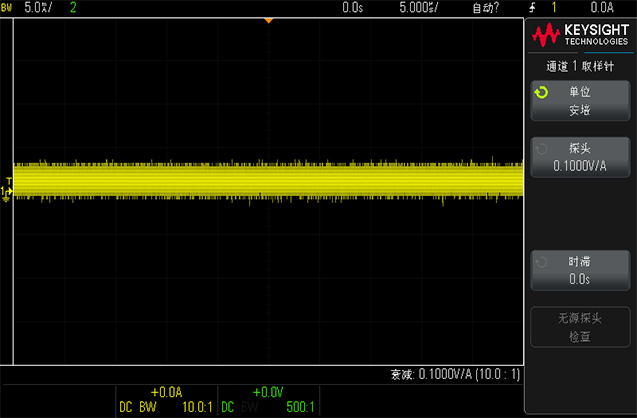

噪声测试

实测探头底噪占据示波器屏幕一格约5mA左右，极低的探头底噪也适合测量小电流，也可测量20KA的脉冲峰值大电流。

型号	TR3034
带宽	10Hz~2MHz
上升时间	≤200ns
输入类型	AC
精度	±1%
电流转换比	1mV/A
最小有效值	100mA
最大有效值	400A
最大脉冲峰值电流	20KA
钳口直径	∅50mm
示波器输入阻抗	1MΩ
接口类型	BNC
线缆长度	100cm
工作环境	0~40°C,80%orless
储藏要求	-10~45°C°C,80%orless
重量	720g
