20A / 20MHz示波器宽频电流环_电流探头_产品中心

TR3022

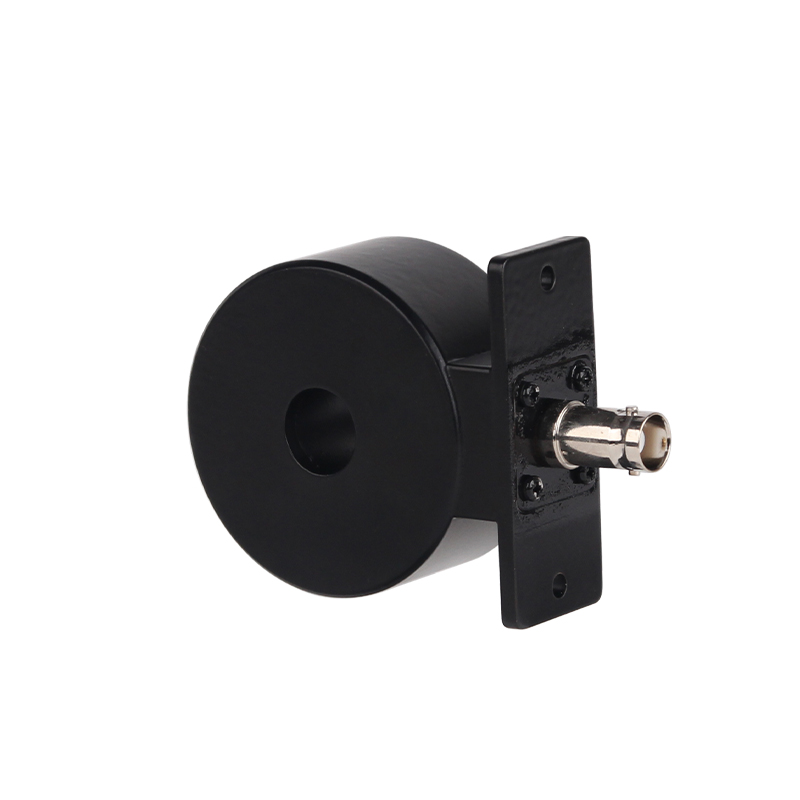

20A / 20MHz示波器宽频电流环

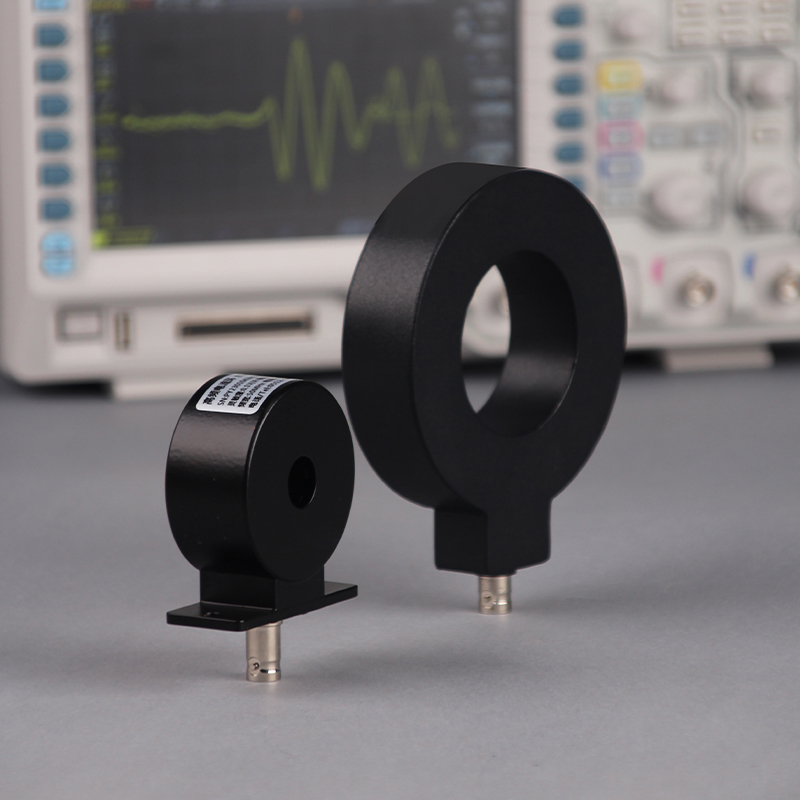

TR3000系列电流传感器用于交流电流测量,被测电流高达400A有效值,最大脉冲电流100KA,带宽50MHZ,上升时间200ns,铂口直径约50mm;标准的BNC输出接口,可接任何厂家示波器:增加标准配件BNC转香蕉插座,可实现和数字万用表的连接。广泛应用于高端医疗多频段电流感应;方波、三角波无源互感、实验室宽频电流研究、雷击浪涌波形观察、开关短路电流检测。

产品特点
• 频宽:10Hz~50MHz
• 电流测量范围:10mA到400ARms
• 最大脉冲峰值电流200KA
• 电流转换比1V/1A
• 精度等级士1%
• 最大直径∅50mm
• 兼容BNC接口示波器

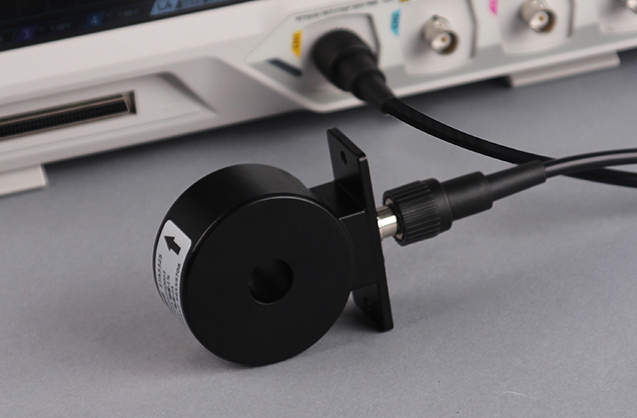

工业级电流环

BNC标准接口打破示波器品牌壁垒，一键连通实验室所有设备。电流环专攻交流电流解析（带宽10Hz-20MHz），配合磁屏蔽技术抑制电磁干扰，在变频器、开关电源等强噪声场景中仍能输出纯净波形。硬质探头结构非柔性。

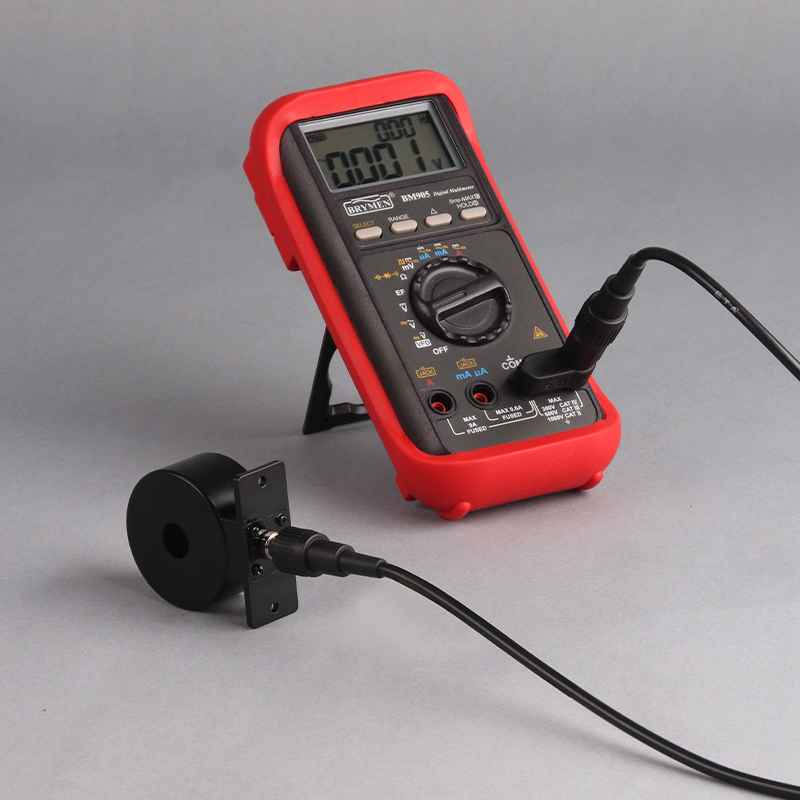

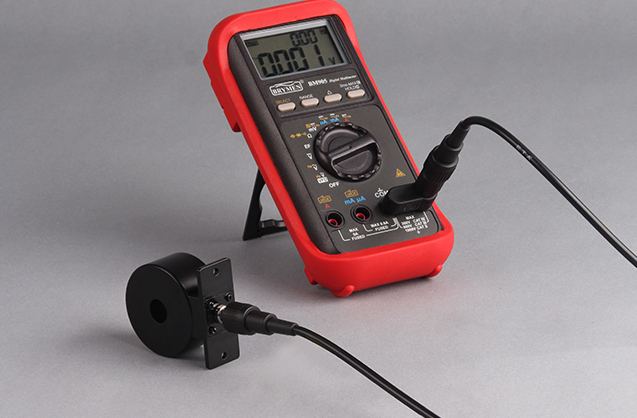

数值测量功能

万用表mV档+BNC转香蕉头=微电流检测利器！电流探头输出比例电压经22位ADC高精度解析，分辨力达0.1mV。全工况±1%精度，适用于光伏微逆漏电流、医疗设备安全检测等精密场景。

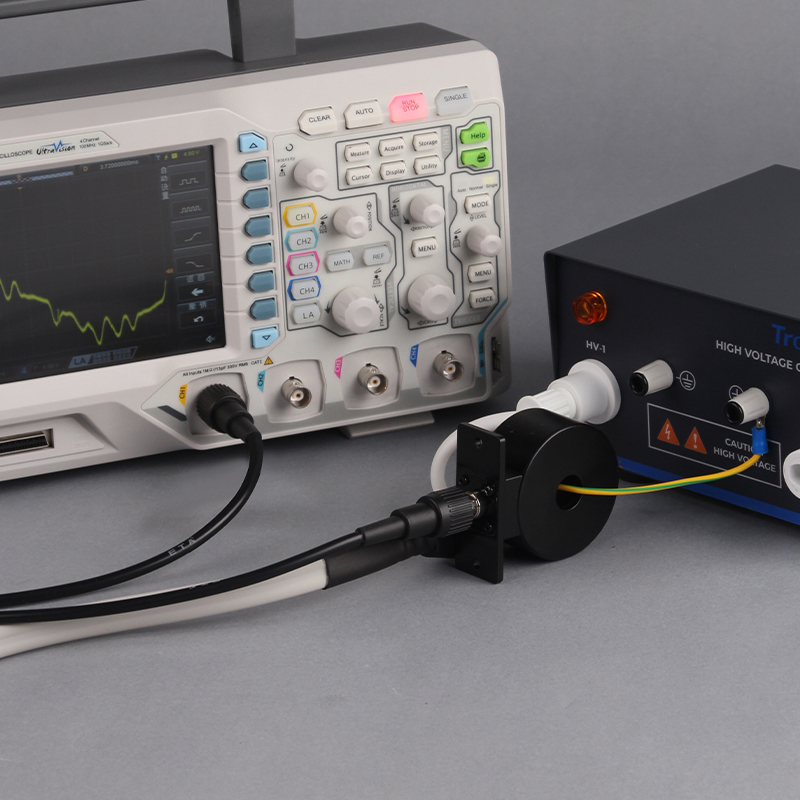

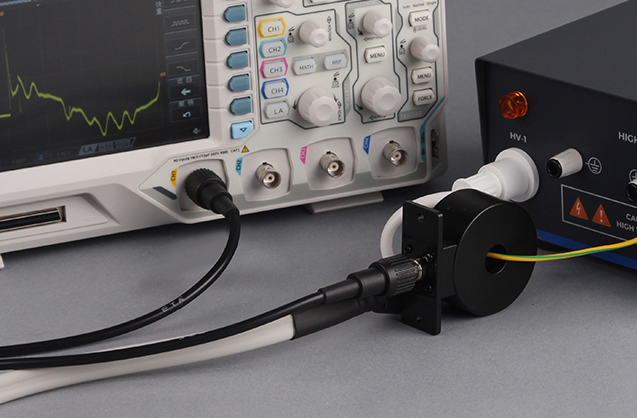

科研平台

电流环专注低压交流经济测量方案（20MHz带宽/±1%精度）。硬质结构简化设计，通过多匝绕线模式将小电流灵敏度提升至0.1mA（5匝绕线×5倍增益）。适用于教学实验中的电源纹波分析、物联网设备待机功耗测试。

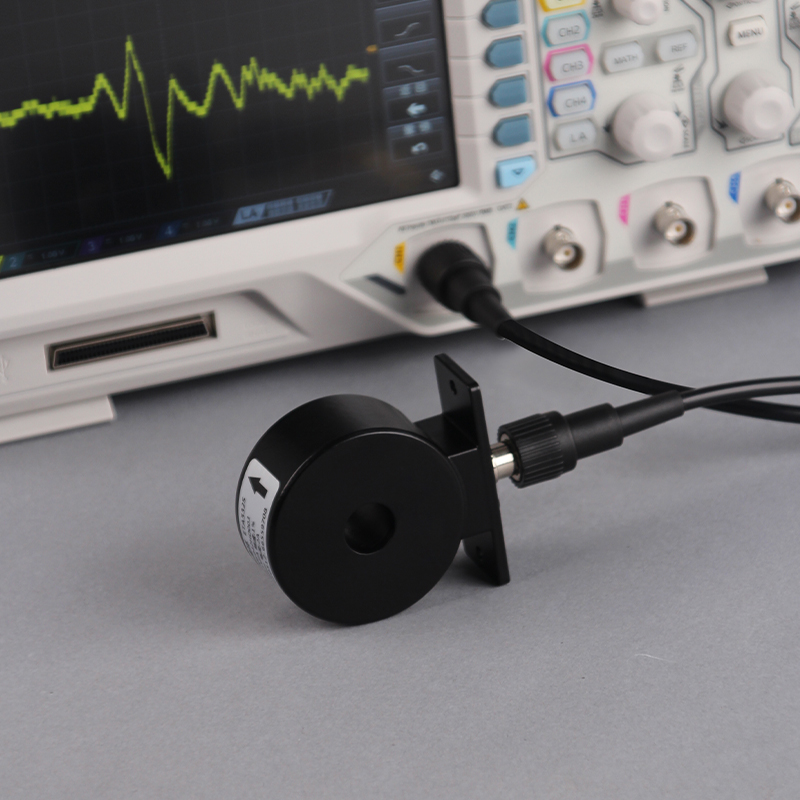

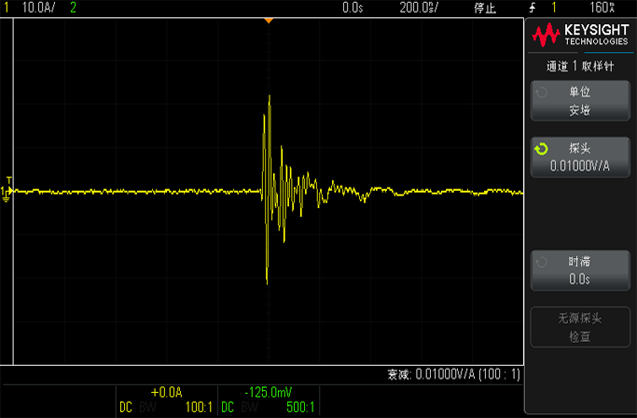

高频信号的测量

高频电流波形可揭示数字信号的上升/下降时间、过冲与振铃现象，避免因阻抗失配导致的数据误码。

型号	TR3022
带宽	10Hz~20MHz
上升时间	≤20ns
输入类型	AC
精度	±1%
电流转换比	100mV/A
最小有效值	10mA
最大有效值	20A
最大脉冲峰值电流	2000A
钳口直径	∅14mm
示波器输入阻抗	1MΩ
接口类型	BNC
线缆长度	100cm
工作环境	0~40°C,80%orless
储藏要求	-10~45°C°C,80%orless
重量	380g
