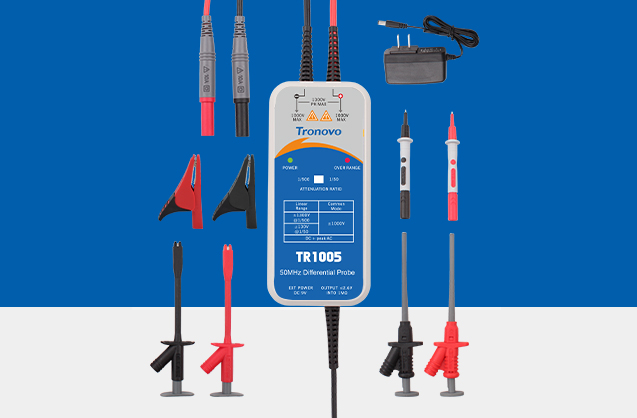

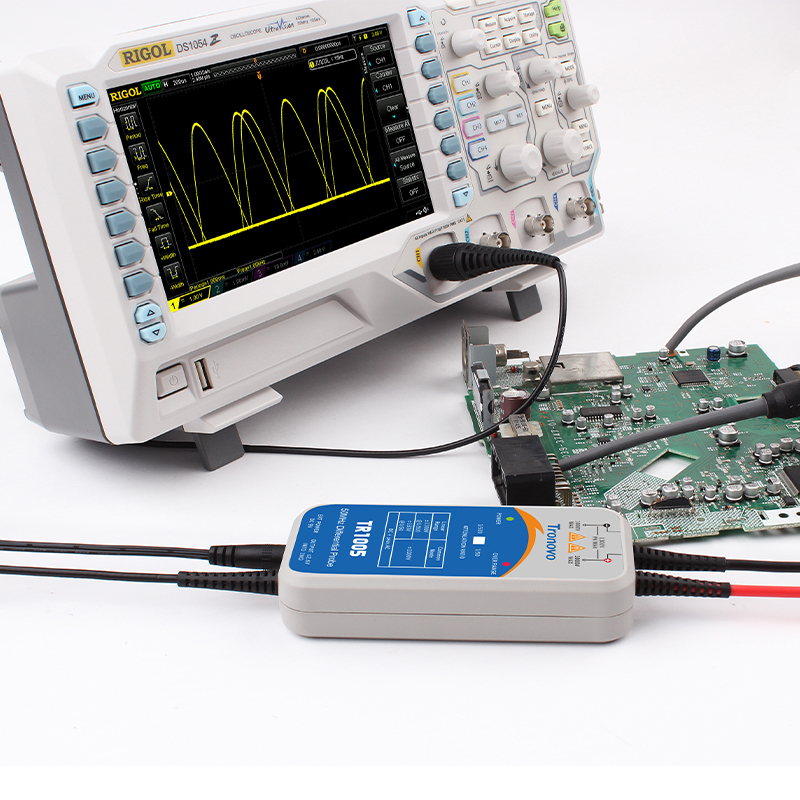

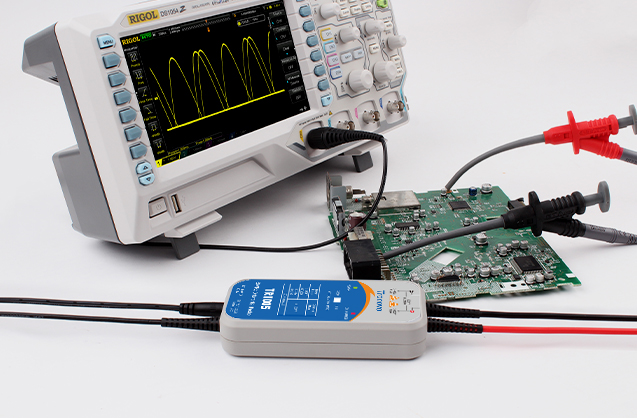

TR1005差分探头适用于所有市场主流示波器，将浮动信号转换为参考地电平的低压信号，任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达50MHz，可用于1300V的电压信号，具有较高共模抑制能力，是进行非地参考、浮动或隔离测量很好的选择。埃用示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。
产品特点
• 安全的浮地测量
• 不会损坏示波器和被测器件
• 抗干扰能力强
• 时序定位精准
• 测量精度高
• 具有高的共模抑制比
 |
基础款差分探头探头通过ISO17025校准认证，符合IEC61010高压安全标准。BNC接口符合军工与汽车电子协议(如CAN总线)，适配航空航天、轨道交通的严苛EMC环境。教育机构可批量采购，用于电力电子实验教学，培养新一代工程师标准操作技能。 |

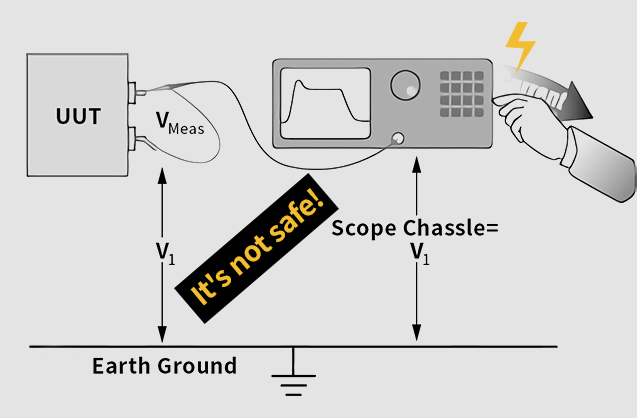

差分测量的优势科研场景中，差分探头可同时测量电机控制器CAN总线（12V）与IGBT门极驱动（600V），双通道独立隔离设计解决多设备地电位差导致的基准漂移。探头外壳采用V0级阻燃材料，即使多设备联测意外短路也能阻断电弧蔓延。 |
 |
 |
高CMRR共模抑制能力优质探头应仅捕捉两个测试点间的电压差（有用信号），而完全屏蔽同时存在的共模电压（干扰噪声），若CMRR指标不佳，干扰信号会混入测量结果造成数值跳动、微弱信号被淹没及精度大幅下降。建议选择CMRR>50dB（MHz）的高性能探头，确保在电源纹波、地弹噪声等复杂电磁环境中仍能保持±2%的测量精度。 |

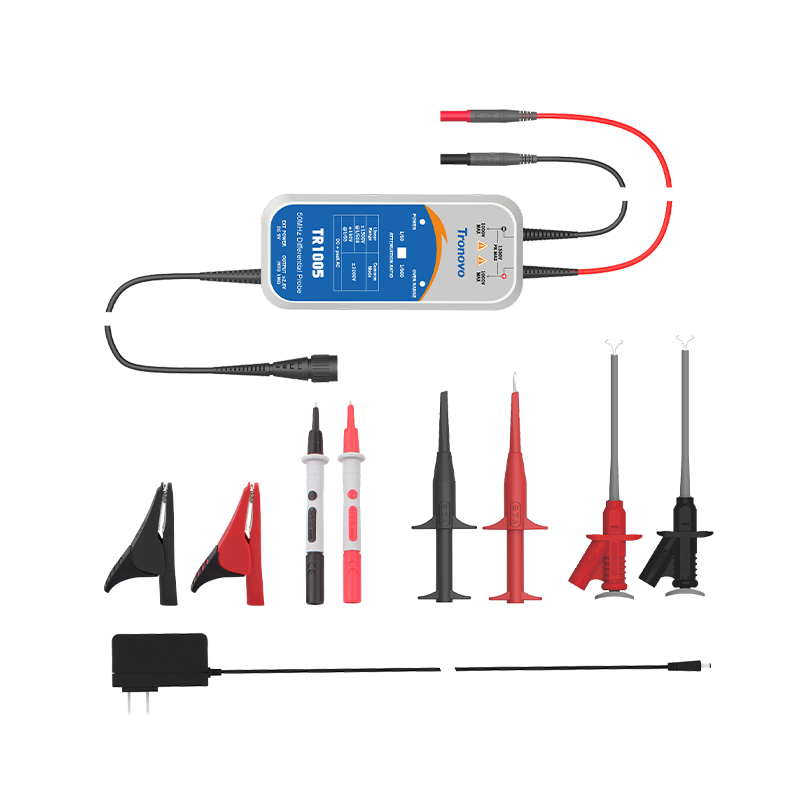

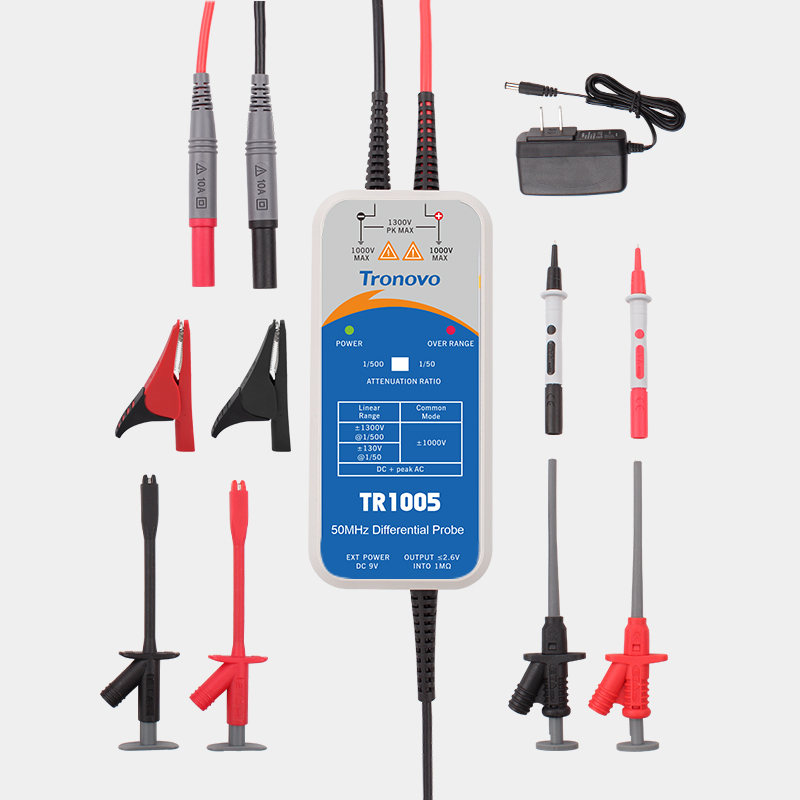

配件齐全标配鳄鱼夹、伸缩夹、精密探针及飞机钩四大配件，构建全场景信号接入解决方案。鳄鱼夹确保低噪声接地与高电压测试可靠性；伸缩夹支持适配密集布线环境下的无损连接；探针可精准捕获芯片级信号；飞机钩通过弹簧加载结构实现快速钩挂，尤其适用于高频开关电源的动态波形捕获。 |
 |
 |

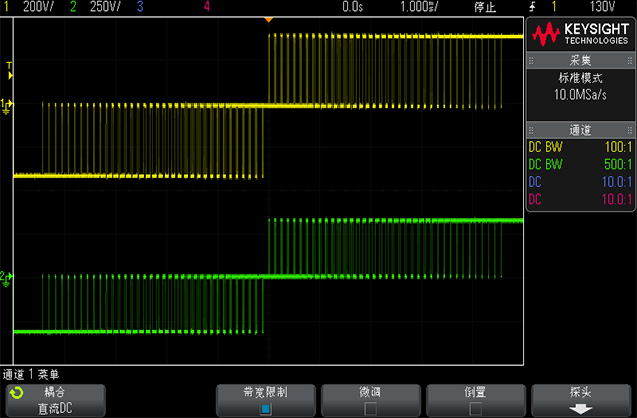

变频器测量在变频器分析中，差分探头通过差分信号采集技术，有效抑制共模噪声与高频干扰，精准捕获IGBT开关波形、PWM调制信号及电机相电流。其高频响应特性可完整还原纳秒级上升沿，配合5MHz带宽限制功能可过滤开关谐波，清晰呈现基波特征。 |
| 型号 | TR1005 |
| 带宽(-3dB) | 50MHz |
| 上升时间 | ≤7ns |
| 精度 | ±2% |
| 量程选择(衰减比) | 50X/500X |
| 最大差分测量电压 | 50X：±130V DC+ Peak AC 500X：±1300V DC+ Peak AC |
| 共模电压 | ±1300V DC + Peak AC |
| 最大输入对地电压 | 600VCATⅢ 1000VCATⅡ Vrms |
| 输入阻抗 | 单端对地: 4MΩ 两输入端之间：8MΩ |
| 输入电容 | 单端对地: ＜7pF 两输入端之间：＜3.5pF |
| CMRR | DC: ＞80dB 100KHz: ＞60dB 1MHz: ＞50dB |
| 噪声电平 | 50X: ≤75mVrms 500V: ≤500mVrms |
| 过载指示电压阀值 | 50X: ≥140V 500X: ≥1400V |
| 电源 | DC 9V/1A适配器 |
