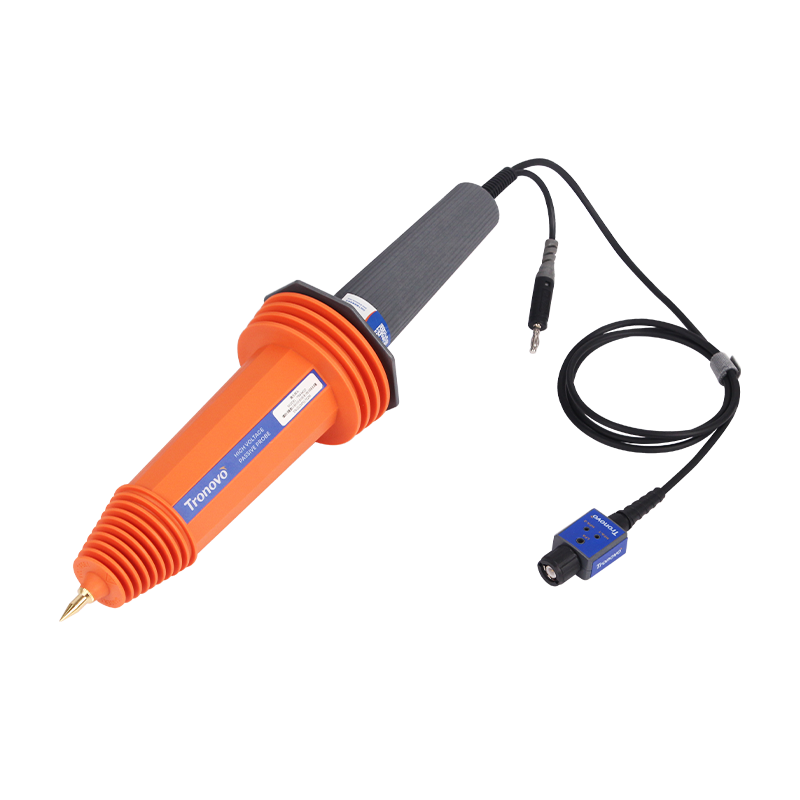

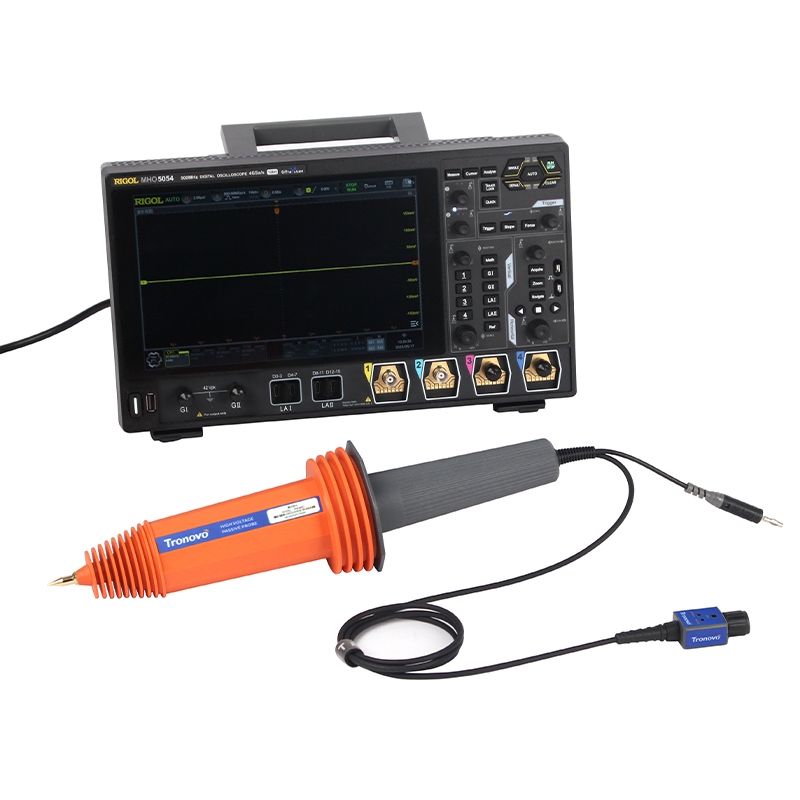

TR9340A可以量测高达39KV直流、27KV交流电压，900MΩ输入阻抗，负载效应低，而50MHz高频宽使您能够撷取快速、高压讯号。高压探棒连接示波器可以直接量测，适用于高压接地参考电压的测量。另外选购转接器可以在数字电表上测得电压值。TR9340A 本体填充惰性气体，可以增加绝缘性能，测量高电压同时确保内部零组件不会氧化，延长使用寿命。
产品特点：
• 最大量测电压：39KV DC+ACpeak
• 频宽高达50MHz
• 输入阻抗 900MΩ
• 固定衰减比1000:1
• 搭配阻抗匹配器可连接到万用表使用
• 超低噪声
 |

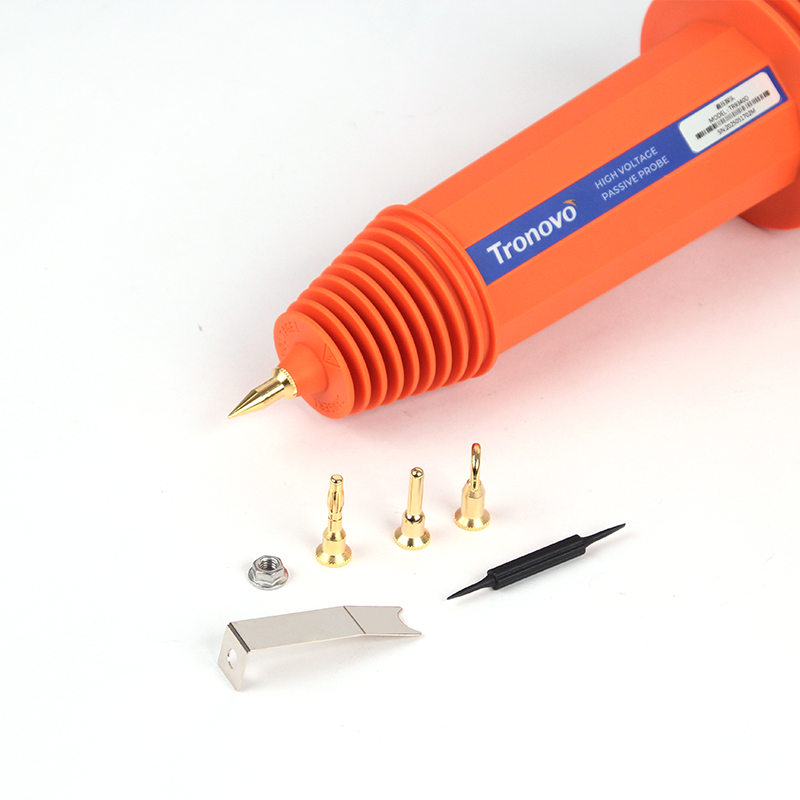

三种测量头出厂带3种测量接头、分别为： |
高压绝缘头当测量电,压超过25KV时，请安装随机附件将获得40cm以上的绝缘体表面距离。 |
 |
 |

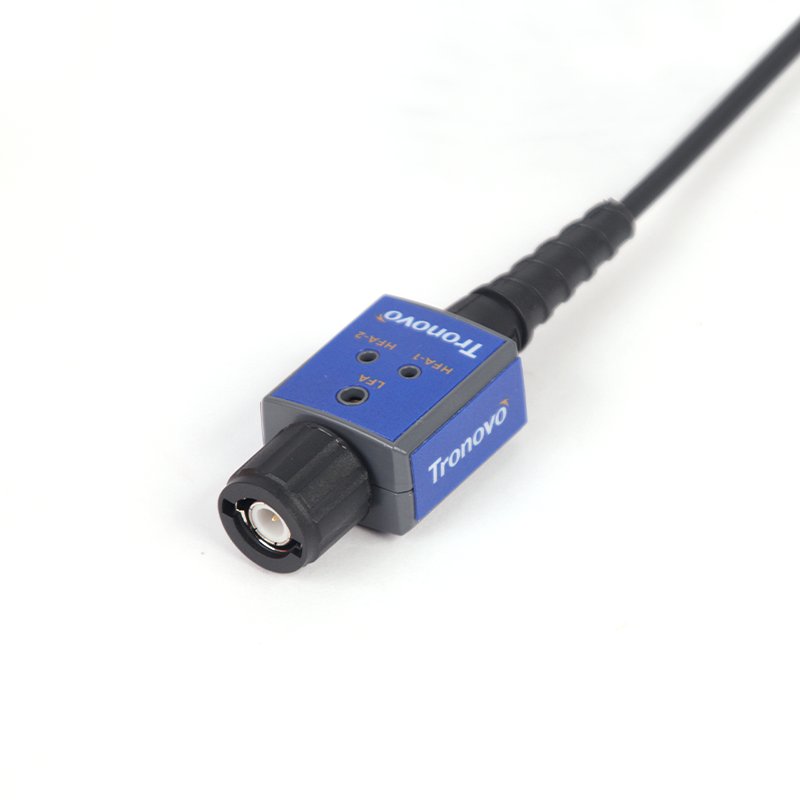

兼容任何示波器探头采用标准BNC插头，可匹配国产及进口示波器使用。 |
更长的接地线出厂配有接地延长线 |
 |
 |
收纳箱包装运输安全，收纳方便整齐。 |
| 型号 | TR9340A |
| 衰减比例 | 1000:1 |
| 读出功能) | - |
| 输入阻抗 | 900MΩ |
| 输入电容 | 2.0PF |
| 最大输入:DC+AC peak | 39KV CAT II |
| 最大输入:AC RMS | 27KV CAT II |
| 脉波电压 | ＜27KVp-p |
| 最大负载电流 | 45uA |
| 频宽 | DC~50MHz |
| 上升时间 | 7nS |
| 噪音比 | >60dB at 1KHz ; >50dB at 1MHz |
| 直流信号误差值 | ≤3% 全部范围档，≤3%(0-35KV) |
| 交流信号误差值 | ≤3% 在1KHz |
| 温度系数 | ≤200 PPM/℃ |
| 匹配电容调整范围 | 10PF~35PF |
| 安规检验 | 符合 EN61010-031 CAT II 规范 |
| 测试线长度 | 2M±0.2M |
| 工作温湿度 | 0~40℃,80% or less |
| 保存温湿度 | -10~45℃,80% or less |
| 颜色:握把/本体 | 黑/红色 |
| 尺寸 | 80mmx80mmX320mm |
| 重量 | 460g |
