200A / 2MHz示波器宽频电流环_电流探头_产品中心

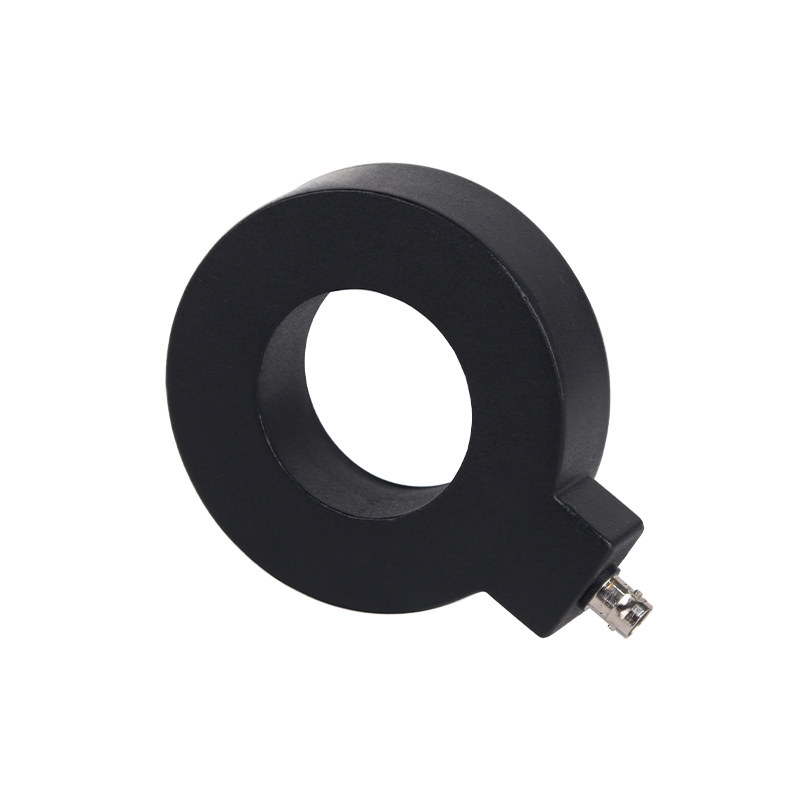

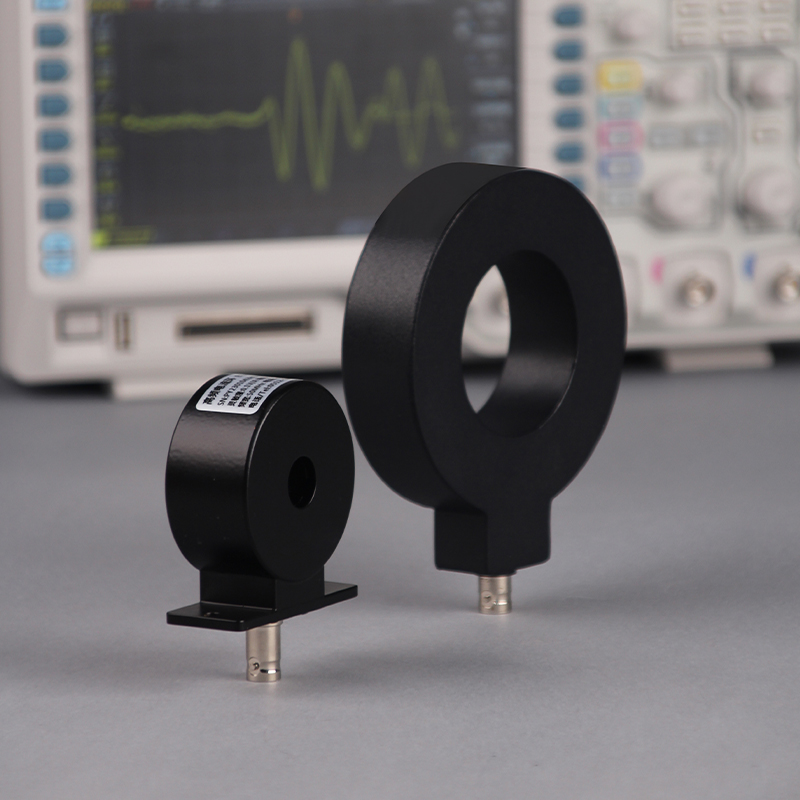

TR3034A

200A / 2MHz示波器宽频电流环

TR3000系列电流传感器用于交流电流测量,被测电流高达400A有效值,最大脉冲电流100KA,带宽50MHZ,上升时间200ns,铂口直径约50mm;标准的BNC输出接口,可接任何厂家示波器:增加标准配件BNC转香蕉插座,可实现和数字万用表的连接。广泛应用于高端医疗多频段电流感应;方波、三角波无源互感、实验室宽频电流研究、雷击浪涌波形观察、开关短路电流检测。

产品特点
• 频宽:10Hz~50MHz
• 电流测量范围:10mA到400ARms
• 最大脉冲峰值电流200KA
• 电流转换比1V/1A
• 精度等级士1%
• 最大直径∅50mm
• 兼容BNC接口示波器

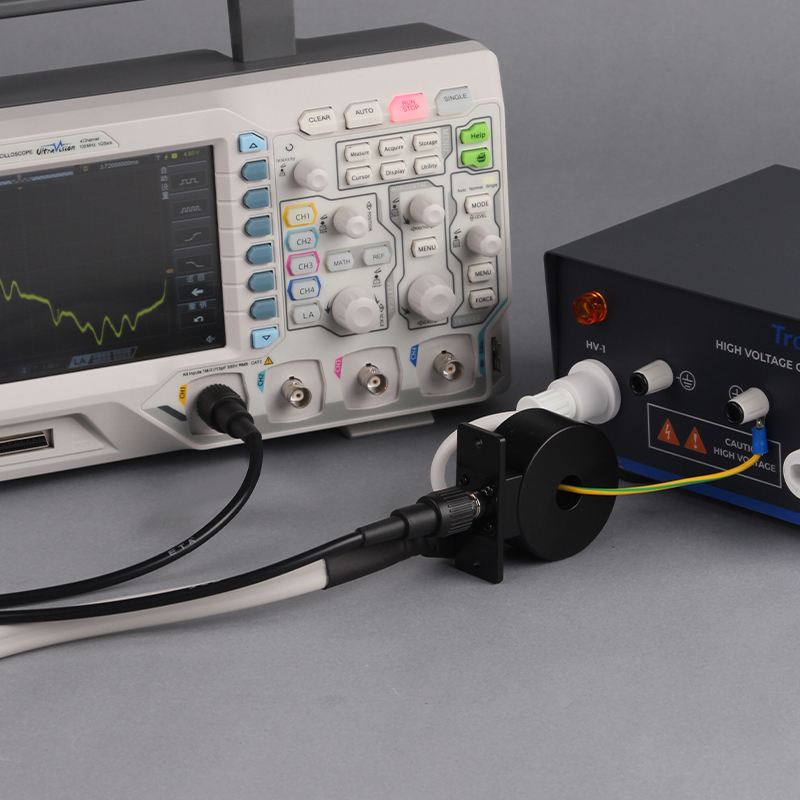

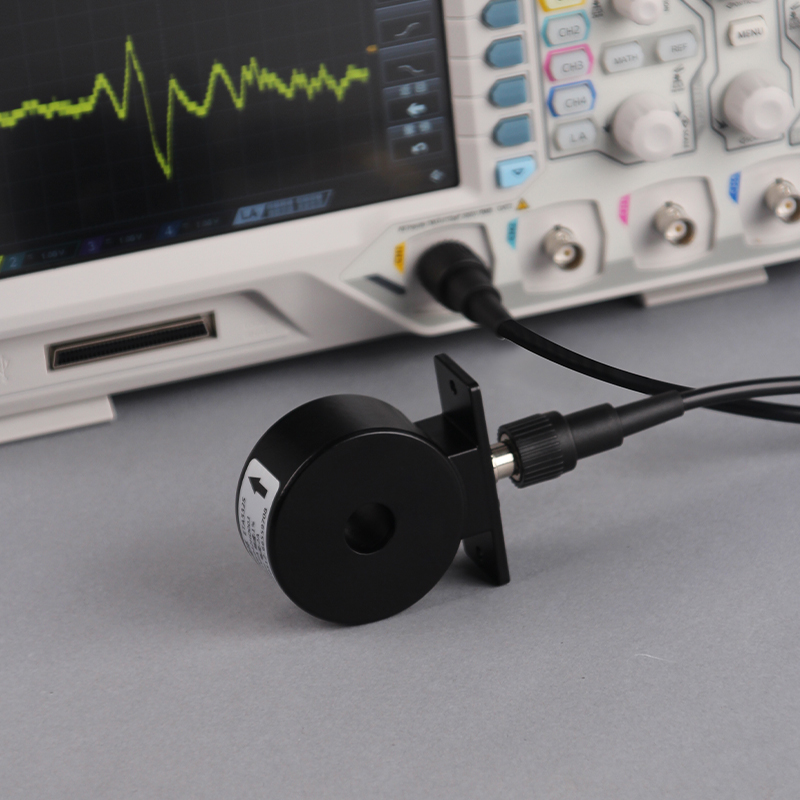

超高脉冲电流探头

电流环采用标准BNC接口，无缝适配泰克、罗德、是德、普源等主流示波器品牌，无需转接即插即用。支持DC-2MHz宽频带电流测量，从毫安级待机功耗到十万安级浪涌电流皆可精准捕获。工业级屏蔽设计有效抑制电磁干扰，即便在变频器、电机驱动等强噪声场景中，仍能输出纯净波形。

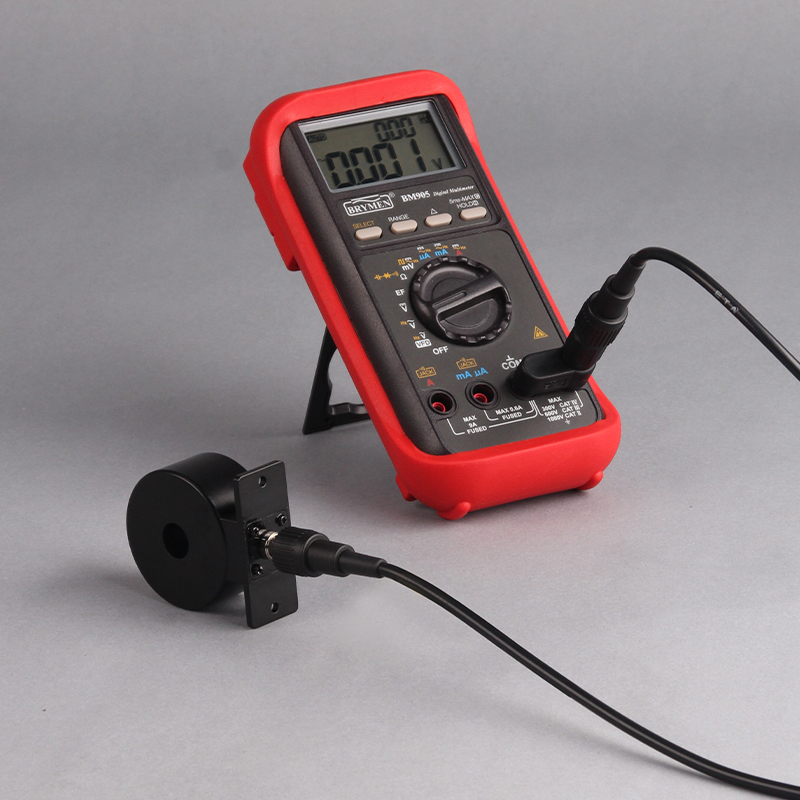

数值测量功能

通过赠送的BNC转香蕉插头，将电流探头输出的mV级电压信号接入多用表，直接读取AC电流值。此方案适配泰克、福禄克等主流品牌万用表，利用其mV档高精度（±1%）解析0.1mV~1000mV电压，自动换算成1mA-100A电流（依据探头灵敏度）。

浪涌波形捕获

专为μs浪涌电流观测设计，电流环200ns瞬态响应能力精准捕捉100kA雷击波形的波头时间（1.2μs±30%）与半峰特性。BNC接口直连示波器，结合接地不良声光报警功能保障测试安全。硬质探头配合50mm口径，适用于光伏防雷系统失效点定位等。

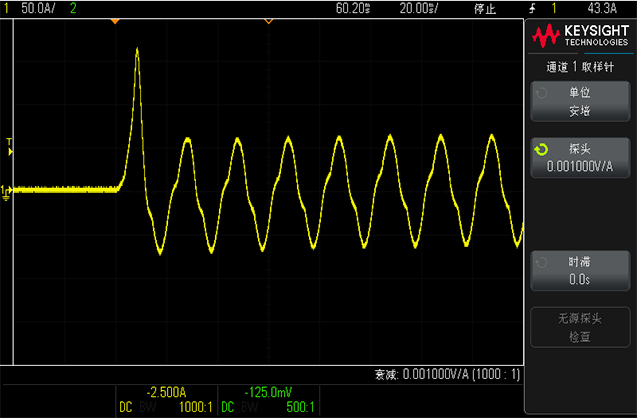

启动电流测试

电机启动瞬间，转子处于静止状态，定子绕组接通电源后产生旋转磁场。此时，磁场以最大相对速度（同步转速）切割转子绕组，在转子导体中感应出极高的电势，进而生成大电流。该电流产生的磁通会抵消定子磁场，而定子为维持与电源电压匹配的磁通量，被迫输入更大电流，形成初始电流峰值。

型号	TR3034A
带宽	10Hz~2MHz
上升时间	≤200ns
输入类型	AC
精度	±1%
电流转换比	1mV/A
最小有效值	50mA
最大有效值	200A
最大脉冲峰值电流	100KA
钳口直径	∅14mm
示波器输入阻抗	1MΩ
接口类型	BNC
线缆长度	100cm
工作环境	0~40°C,80%orless
储藏要求	-10~45°C°C,80%orless
重量	520g
