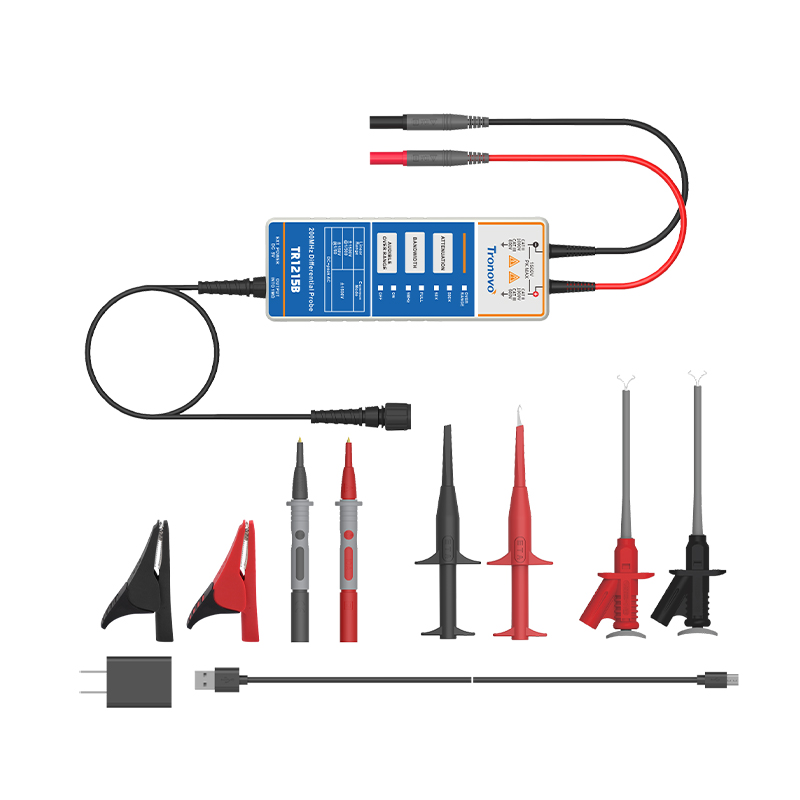

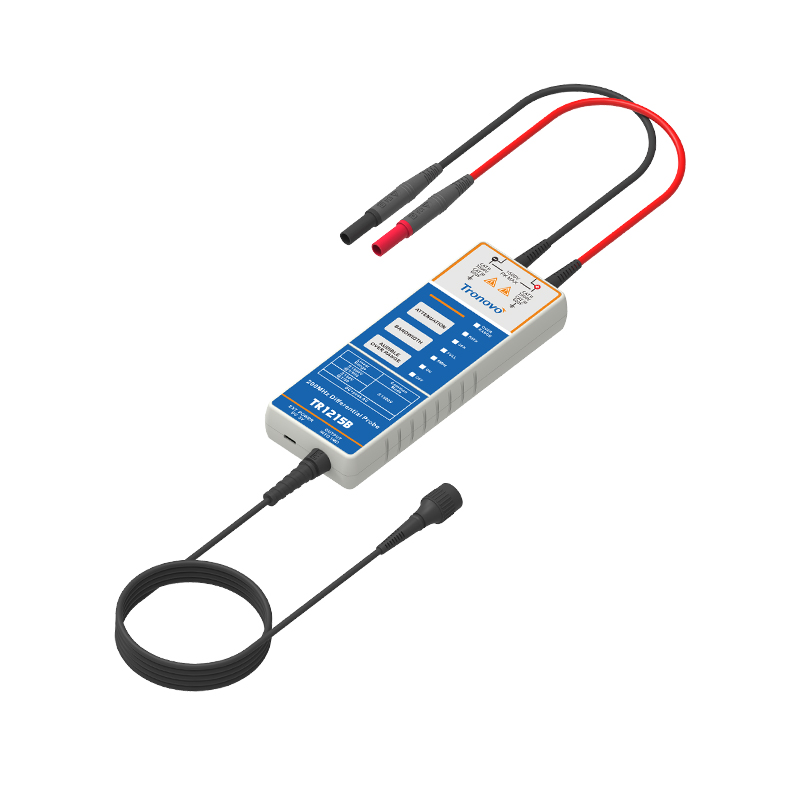

TR1215B高压差分探头适用于所有市场主流示波器，将浮动信号转换为参考地电平的低压信号，任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达200MHz，可用于1500V的电压信号，具有较高共模抑制能力，是进行非地参考、浮动或隔离测量很好的选择。埃用示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。
产品特点
• 安全的浮地测量
• 不会损坏示波器和被测器件
• 抗干扰能力强
• 声光报警功能
• 5MHz带宽限制功能选择
• 具备良好的共模噪声抑制能力
 |
高性能款差分探头相比专用接口探头，BNC通用差分探头降低75%设备成本，寿命达5万次插拔。支持50:1/500:1多档衰减，覆盖1V通信信号至1500V高压系统，一机解决电源研发、维修站点多层级测试需求。 |

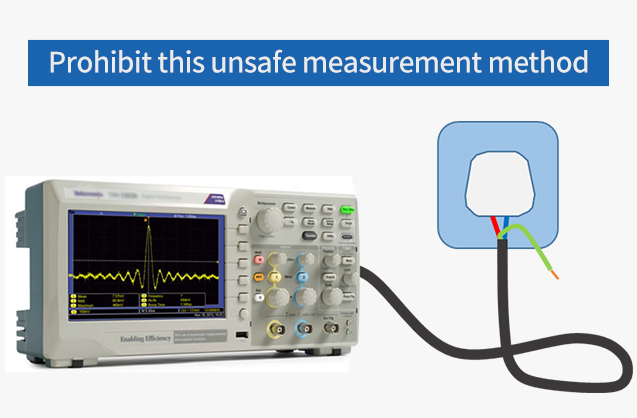

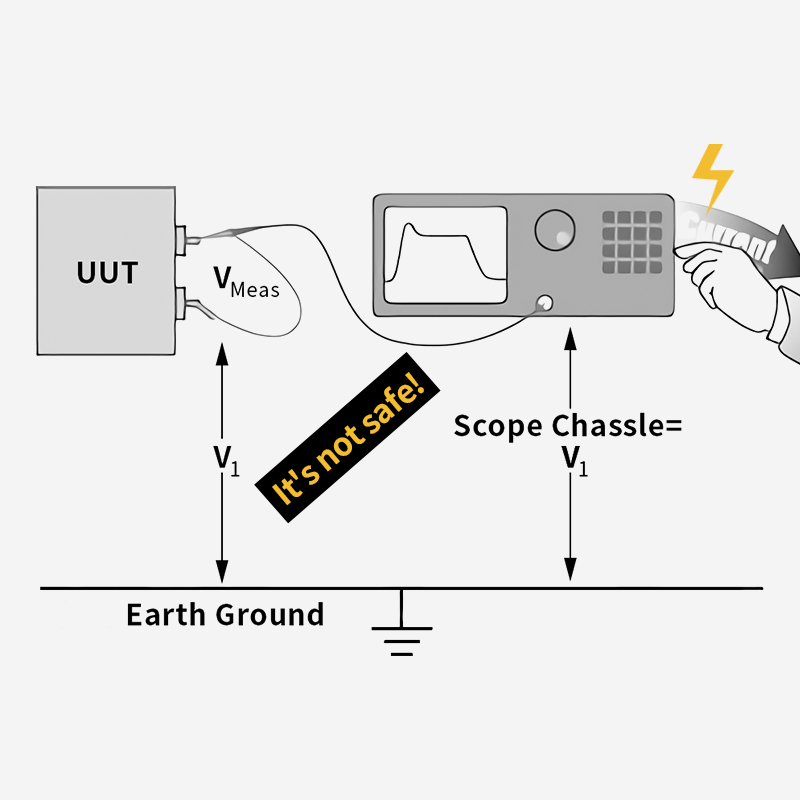

差分测量的优势在380V变频器调试中，差分探头同步测量非共地的U-V-W三相驱动信号，输入阻抗平衡性误差＜0.5dB，杜绝因接地夹误触导致的PE线短路。探头内置TVS过压保护与声光报警，即使误触高压母线也能守护示波器与被测设备安全。 |
 |
 |
高CMRR共模抑制能力差分探头≥26dB@50MHz的共模抑制能力，在除颤器研发中隔绝1500V浮地系统对示波器的耦合风险。通过IEC 61010医疗认证与BF型绝缘要求，80dB CMRR精准解析ECG设备μV级心电信号，杜绝医护操作触电隐患。 |

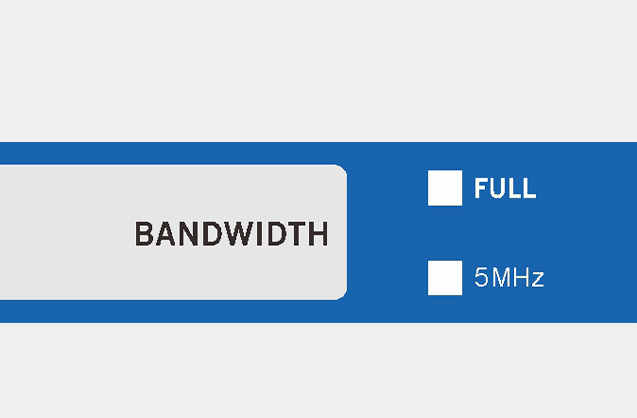

5MHz带宽限制配备5MHz带宽限制功能，通过专用按钮可快速将探头带宽锁定至5MHz频段。该设计精准匹配开关模式电源（SMPS）中主流功率器件（如MOSFET/IGBT）的典型开关频率，5MHz滤波器可有效抑制高频噪声、开关谐波及干扰成分，确保测量信号纯净度。该功能显著提升电源噪声分析、环路稳定性测试及瞬态响应表征的准确性，助力工程师在复杂电磁环境中精准捕获基波特征，简化电源设计验证与故障诊断流程。 |
 |
 |

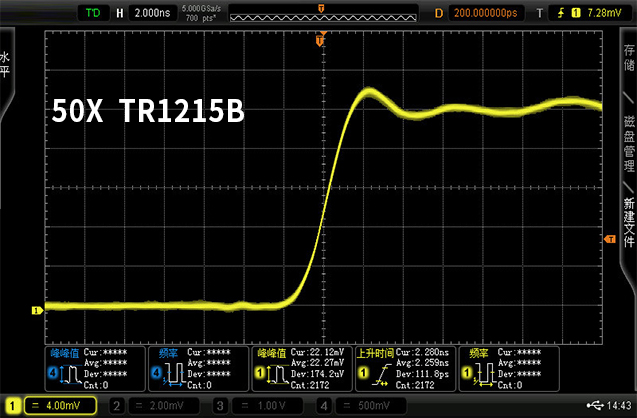

上升时间测试将信号发生器配置为输出1MHz方波信号，设置幅度2Vpp、上升时间600ps，经50Ω同轴电缆接入高带宽差分探头输入端。利用探头内置的5MHz带宽限制功能，可有效滤除高频噪声与开关谐波，精准捕获纳秒级边沿特性。该测试方案适用于开关电源、高速数字电路等场景的信号完整性验证。 |
| 型号 | TR1215B |
| 带宽(-3dB) | 200MHz |
| 上升时间 | ≤1.75ns |
| 精度 | ±2% |
| 量程选择(衰减比) | 50X/500X |
| 最大差分测量电压 | 50X：±150V DC+ Peak AC 500X：±1500V DC+ Peak AC |
| 共模电压 | ±1500V DC + Peak AC |
| 最大输入对地电压 | 600VCATⅢ 1000VCATⅡ Vrms |
| 输入阻抗 | 单端对地: 5MΩ±1% 两输入端之间：10MΩ±1% |
| 输入电容 | 单端对地: ＜4pF 两输入端之间：＜2pF |

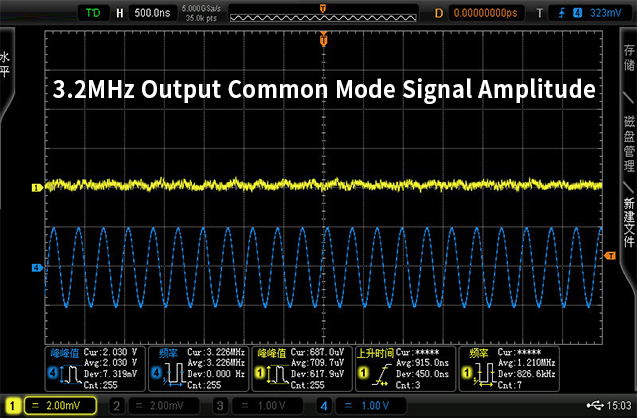

| CMRR | DC: ＞80dB 100KHz: ＞60dB 1MHz: ＞50dB 3.2MHz: ＞30dB 50MHz: ＞26dB |
| 噪声电平 | 50X: ＜50mVrms 500V: ＜300mVrms |
| 过载指示电压阀值 | 50X: ≥150V 500X: ≥1500V |
| 带宽限制 (5MHz)长 | ≥-3dB@5MHz |
| 过载指示灯 | 有（红灯） |
| 过载报警声 | 有（可选择关闭） |
| 自动保存功能 | 有 |
| 偏置可调功能 | 有（进入测试模式下调整） |
| 终端负载要求 | ≥100kΩ |
| 电源 | USB 5V/1A适配器 |
| 安全符合标准 | EN61010-1:2010 |
| EMC符合标准 | EN61326-1:2013 EN61000-3-3:2013 |
