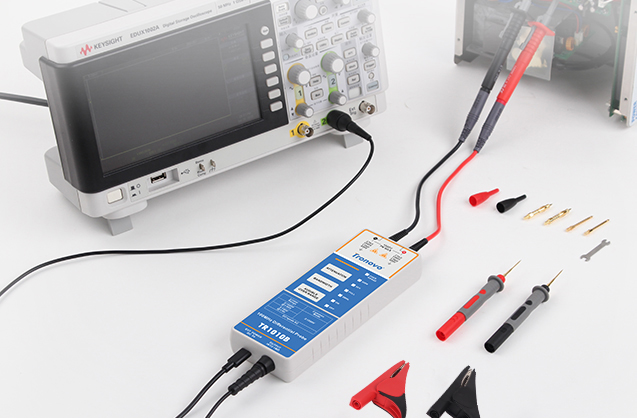

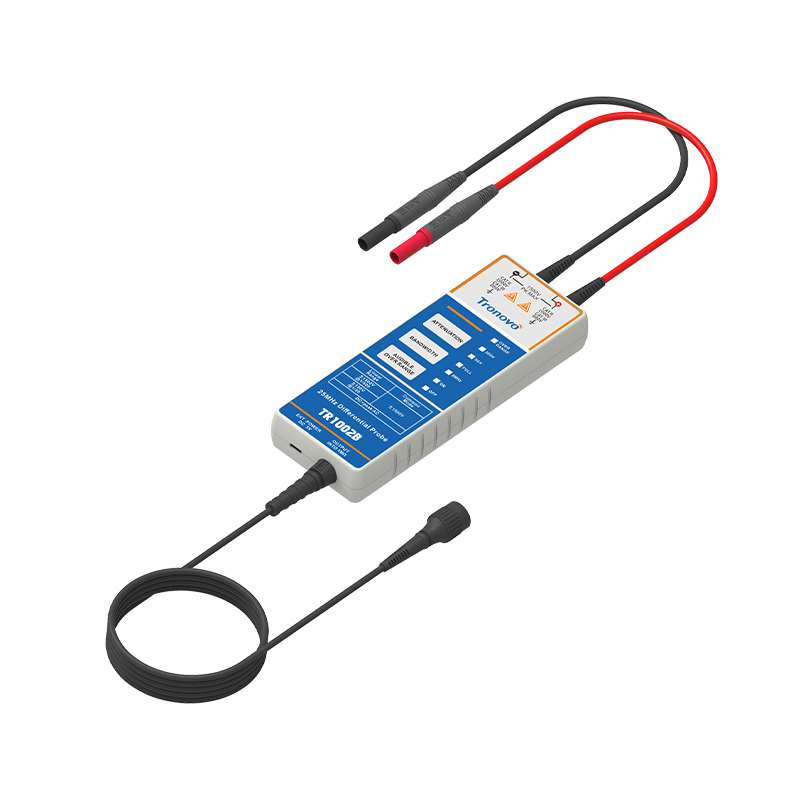

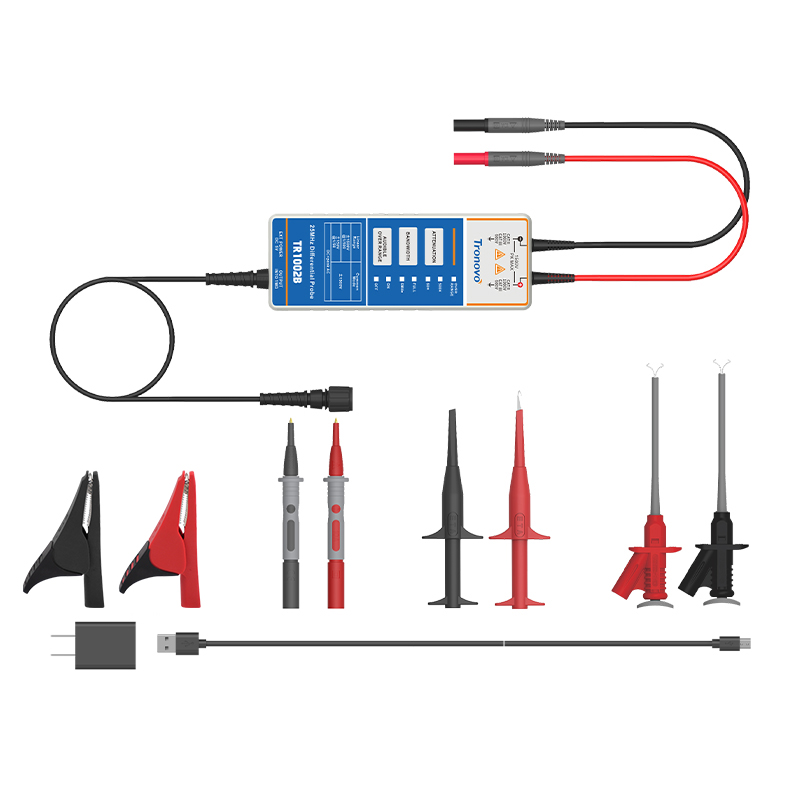

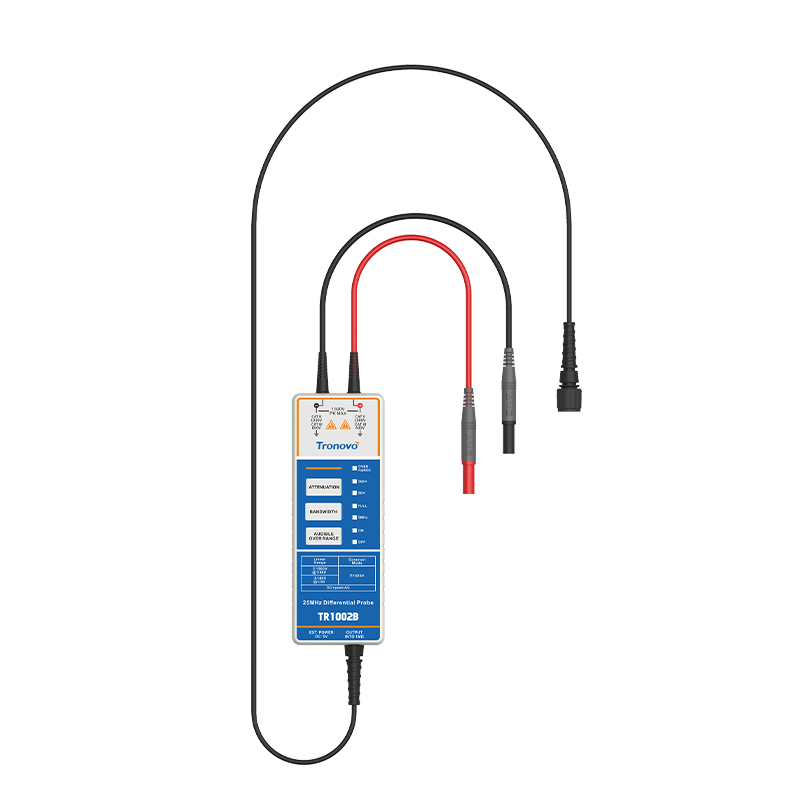

TR1002B高压差分探头适用于所有市场主流示波器,将浮动信号转换为参考地电平的低压信号,任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达25MHz，可用于1500V的电压信号,具有较高共模抑制能力,是进行非地参考、浮动或隔离测量很好的选择。埃用示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。
产品特点
• 安全的浮地测量
• 不会损坏示波器和被测器件
• 抗干扰能力强
• 声光报警功能
• 5MHz带宽限制功能选择
• 具备良好的共模噪声抑制能力
 |
高性能差分探头探头通过ISO17025校准认证，符合IEC61010高压安全标准。BNC接口符合军工与汽车电子协议(如CAN总线)，适配航空航天、轨道交通的严苛EMC环境。教育机构可批量采购，用于电力电子实验教学，培养新一代工程师标准操作技能。 |
差分测量的优势专为GaN/SiC器件优化的差分探头支持100V/ns超快dV/dt变化，氮化铝陶瓷隔离介质耐受1500V碳化硅器件双脉冲测试。光电耦合技术实现探头前端与示波器零电气连接，让工程师安全捕获10ns死区时间的精确细节。 |
 |
 |
高CMRR共模抑制能力共模抑制比(CMRR)是指差分探头在差分测量中抑制两个测试点共用的任何信号的能力。差分探头的CMRR指标若不好，则共模电压会加入差分电压内造成测量上的误差。 |
带宽限制可将探头带宽限制为5MHZ,此频率接近开关模式电源(SMPS)内大多数开关晶体管(FET)的开关频率。5MHz滤波器从仪器中消除高频含量、噪音和谐波有助于对开关模式电源进行表征和测试。 |
 |
 |
噪声测试差分探头底噪测量操作：使用专用短路附件连接探头输入端，示波器选择AC耦合模式，垂直档位调整至波形占屏幕高度的60-80%。设置时基为1ms/div确保捕获完整周期，启用平均采样模式。调整触发电平至波形中位线，验证波形稳定后测量有效值噪声（Vrms） |
| 型号 | TR1002B |
| 带宽(-3dB) | 25MHz |
| 上升时间 | ≤5ns |
| 精度 | ±2% |
| 量程选择(衰减比) | 50X/500X |
| 最大差分测量电压 | 50X：±150V DC+ Peak AC 500X：±1500V DC+ Peak AC |
| 共模电压 | ±1500V DC + Peak AC |
| 最大输入对地电压 | 600VCATⅢ 1000VCATⅡ Vrms |
| 输入阻抗 | 单端对地: 5MΩ±1% 两输入端之间：10MΩ±1% |
| 输入电容 | 单端对地: ＜4pF 两输入端之间：＜2pF |
| CMRR | DC: ＞80dB 100KHz: ＞60dB 1MHz: ＞50dB 3.2MHz: ＞30dB 50MHz: ＞26dB |
| 噪声电平 | 50X: ＜50mVrms 500V: ＜300mVrms |
| 过载指示电压阀值 | 50X: ≥150V 500V: ≥1500V |
| 带宽限制 (5MHz)长 | ≥-3dB@5MHz |
| 过载指示灯 | 有（红灯） |
| 过载报警声 | 有（可选择关闭） |
| 自动保存功能 | 有 |
| 偏置可调功能 | 有（进入测试模式下调整） |
| 终端负载要求 | ≥100kΩ |
| 电源 | USB 5V/1A适配器 |
| 安全符合标准 | EN61010-1:2010 |
| EMC符合标准 | EN61326-1:2013 EN61000-3-3:2013 |
