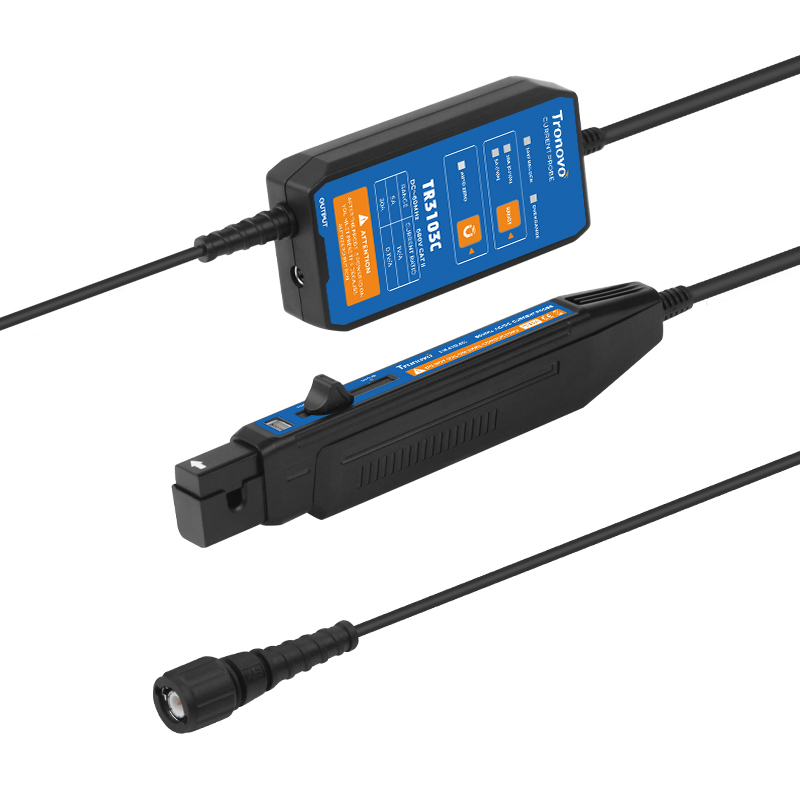

TR3103C

50A/60MHz高频电流探头

使用零磁通技术（霍尔元件）电流传感器，双量程设计覆盖微小至大电流，精准观测电流波形。无论高效开关器件的电流波动、节电设备低至1mA的电流，还是电源接通的高速瞬态电流，都能应对。出色的频率响应能力，能够分析和显示包含多种频率成分的电流波形，如开关频率、脉冲波形等，从而满足对复杂电流信号的全面测量需求。

产品特点
• 高频高精度融合：60MHz带宽，5.84ns上升时间，适用于高频电源、射频模块测试
• 纳米级响应：±1%±1mA精度（5A量程），1mA分辨率捕捉微弱电流变化
• 抗共模噪声：优化屏蔽结构（参考文档图9技巧），减少高压端干扰
• 快速部署：1m延长线缆，即插即用减少设置时间

进阶款高频电流探头

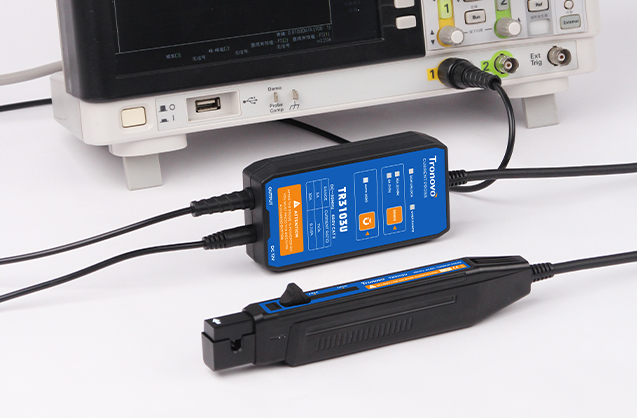

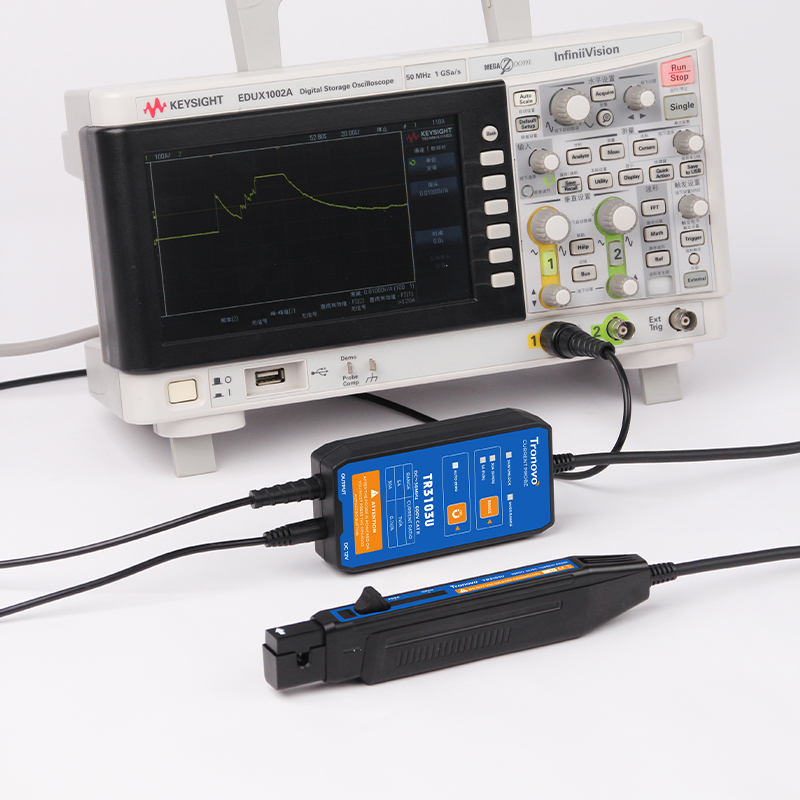

直连普源/鼎阳/优利德等国产机型，BNC直连消除阻抗匹配问题。即插即用架构适配教学实验室多设备混用场景，学生实训效率显著提升。

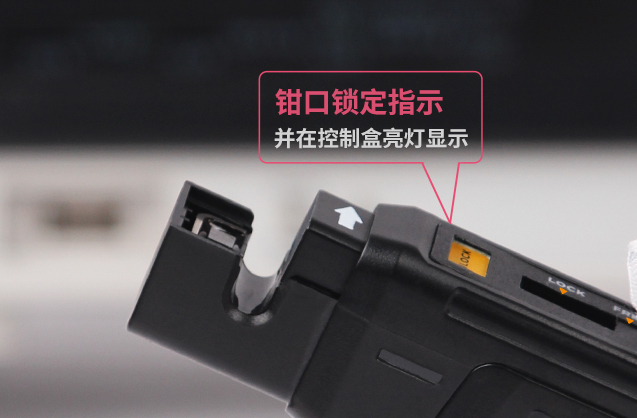

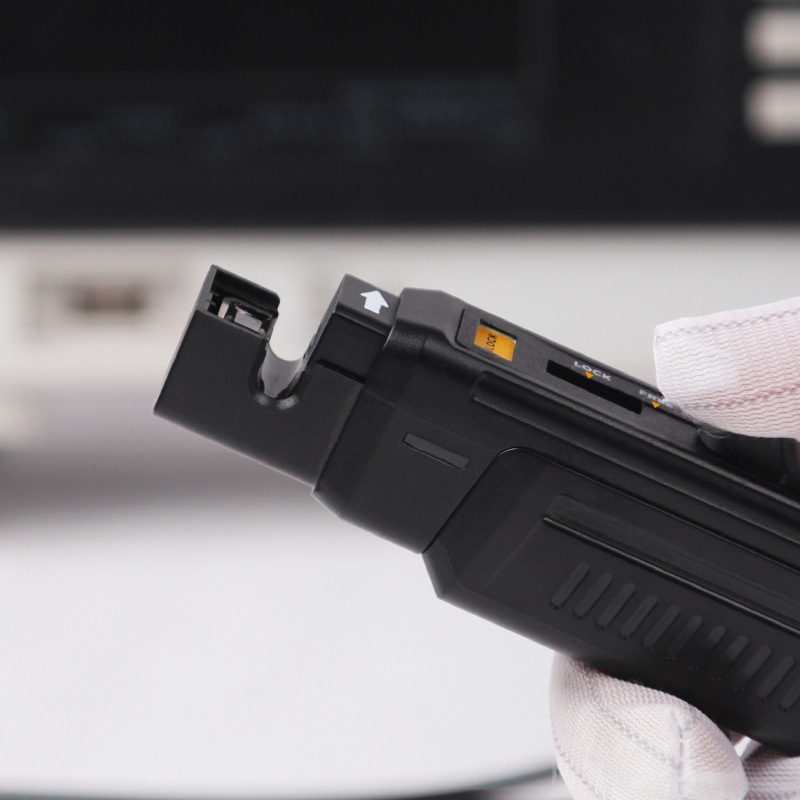

智能化钳口

∅5mm钳口专为紧凑空间精密电流测量设计。其核心亮点在于智能状态指示功能：当钳口未完全推到底锁闭时，探头将自动亮起醒目红灯提示，确保每次测量前操作正确无误，有效杜绝因钳口未闭合导致的测量误差或安全隐患，让工程师快速确认设备状态，提升测量效率与可靠性。

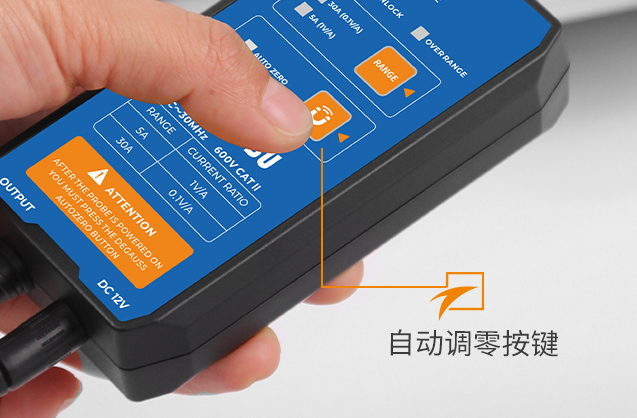

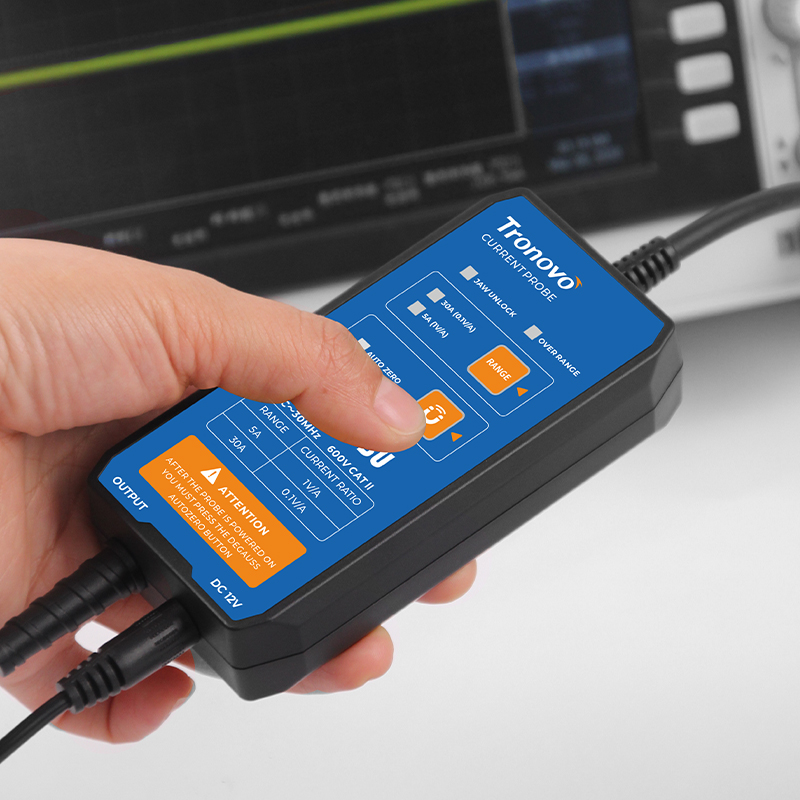

自动调零

按下ZERO按钮，即刻自动消磁零位调整功能！这款电流探头内置智能自动调零系统，只需轻轻一按，瞬间完成精准调零，彻底告别繁琐的手动校准流程。无论是精密电子研发还是复杂工业检测，都能显著节省您宝贵的时间，提升工作效率。

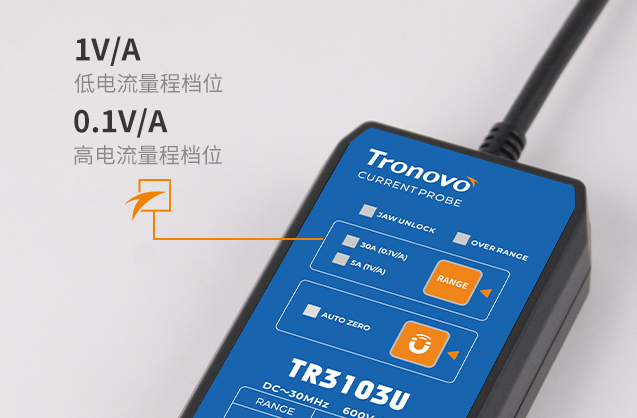

双量程设计

60MHz带宽优化中高频应用，RANGE键一键切换0.1V/A（30A）与1V/A（5A）双量程，1mA分辨率实现微安级灵敏度，针对无线充电与数字IC测试优化，14ns延时保障信号真实性。

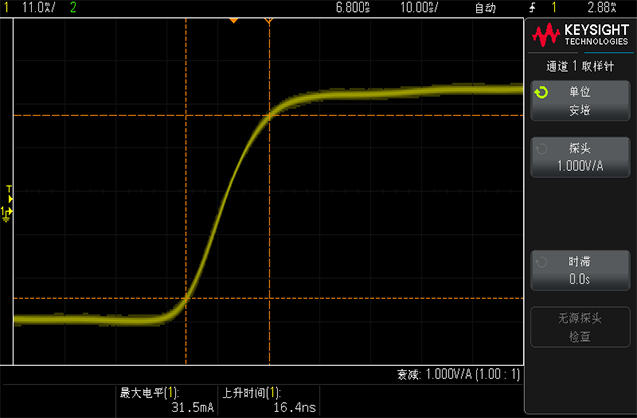

高速变化的瞬态或脉冲波形

测量MOSFET、IGBT等开关器件的电流，检查开关损耗和导通损耗，评估器件的工作状态和效率。

型号	TR3103C
带宽（-3dB）	DC~60MHz
上升时间	5.84ns
最大测量电流rms	30A
最大测量范围peak	50A
量程	1V/A 5A 0.1V/A 30A
分辨率	1V/A 1mA 0.1V/A 10mA
精度	1V/A ±1%±1mA 0.1V/A ±1%±10mA
延时	探头主机:14ns;BNC:5ns(线长1米)
钳口直径	∅5mm
终端负载要求	≥100KΩ
供电方式	DC12V/2A(标配适配器)
绝缘线电压	600V CATII 300VCATIII
