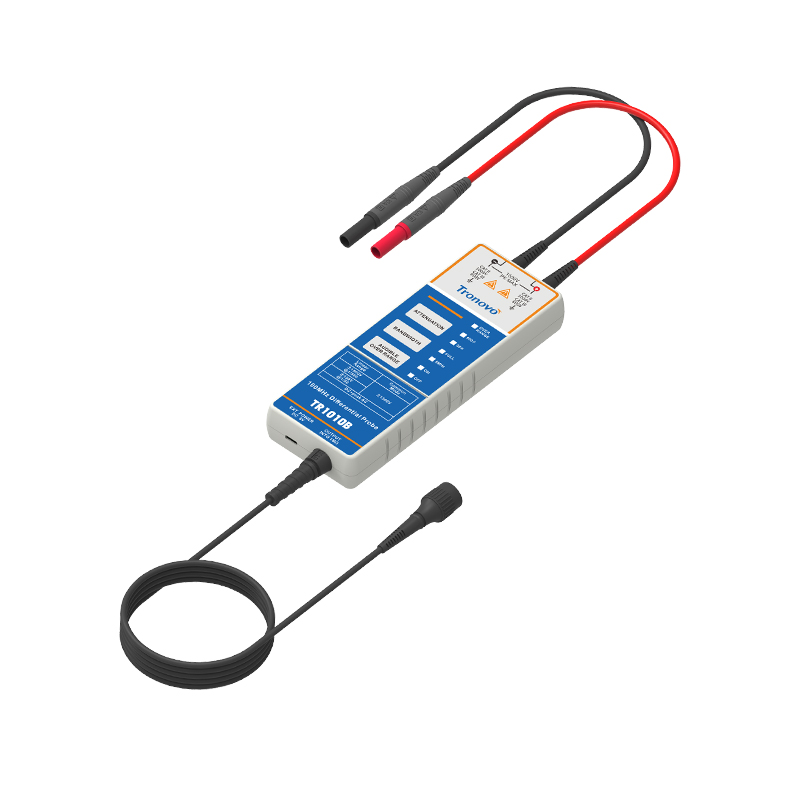

TR1010B

100MHz / 1500V高压差分探头

TR1010B高压差分探头适用于所有市场主流示波器,将浮动信号转换为参考地电平的低压信号,任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达10MHz，可用于1500V的电压信号,具有较高共模抑制能力,是进行非地参考、浮动或隔离测量很好的选择。埃用示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。

产品特点
• 安全的浮地测量
• 不会损坏示波器和被测器件
• 抗干扰能力强
• 声光报警功能
• 5MHz带宽限制功能选择
• 具备良好的共模噪声抑制能力

高性能款差分探头

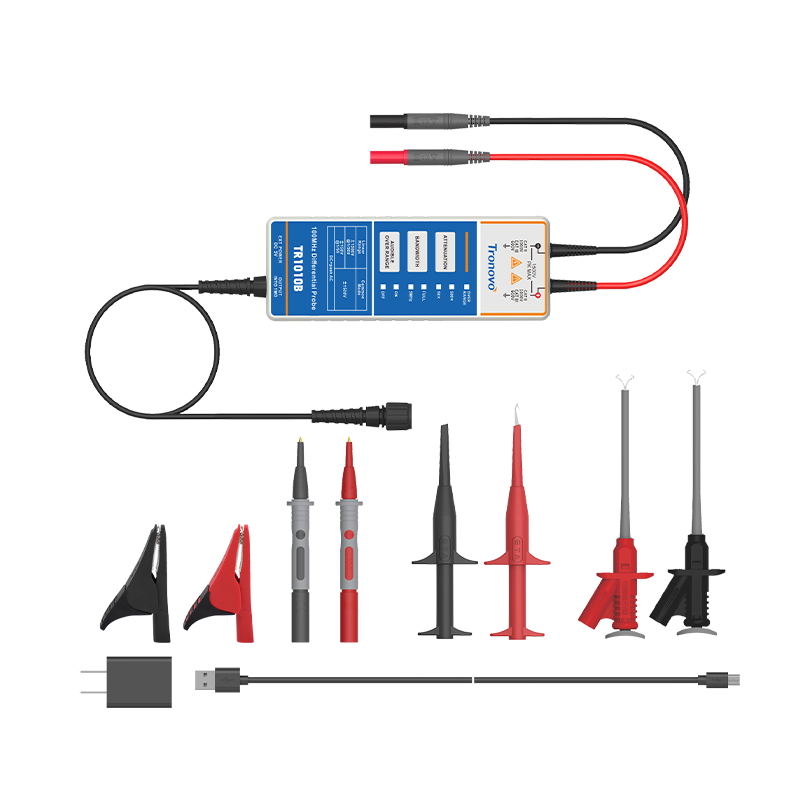

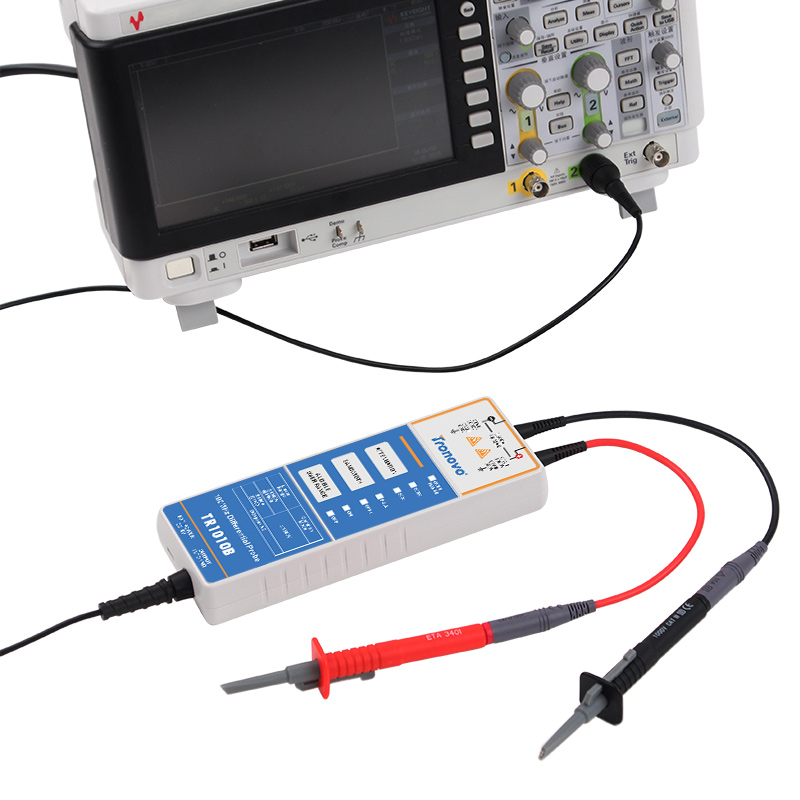

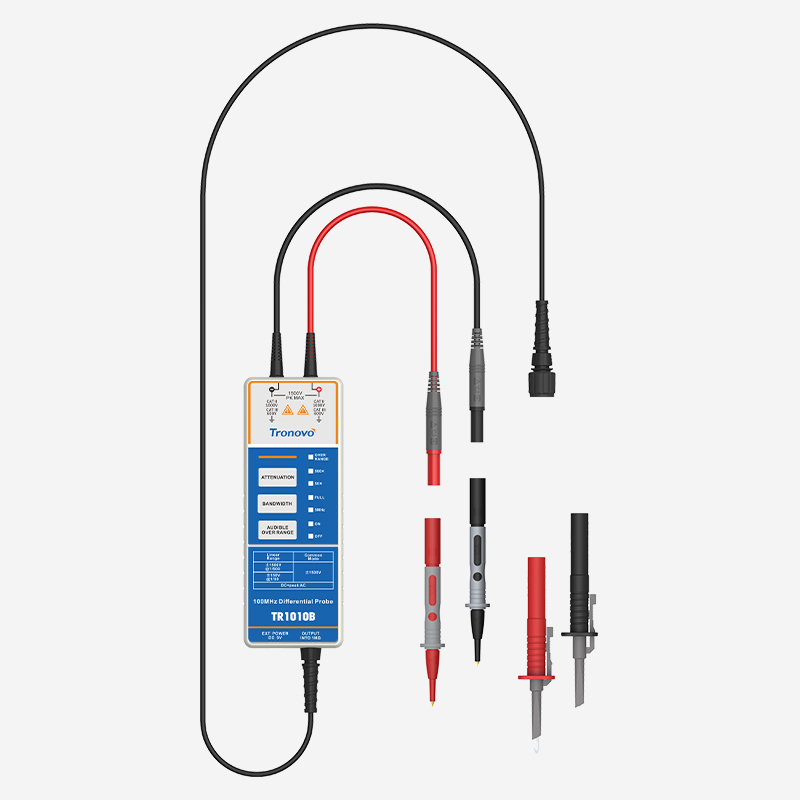

从实验室到生产线，BNC兼容性让差分探头成为多场景测试利器，满足电机控制器低温启停、高温工况的验证需求。探头配备多种测量配件，可快速更换完成测量调试。

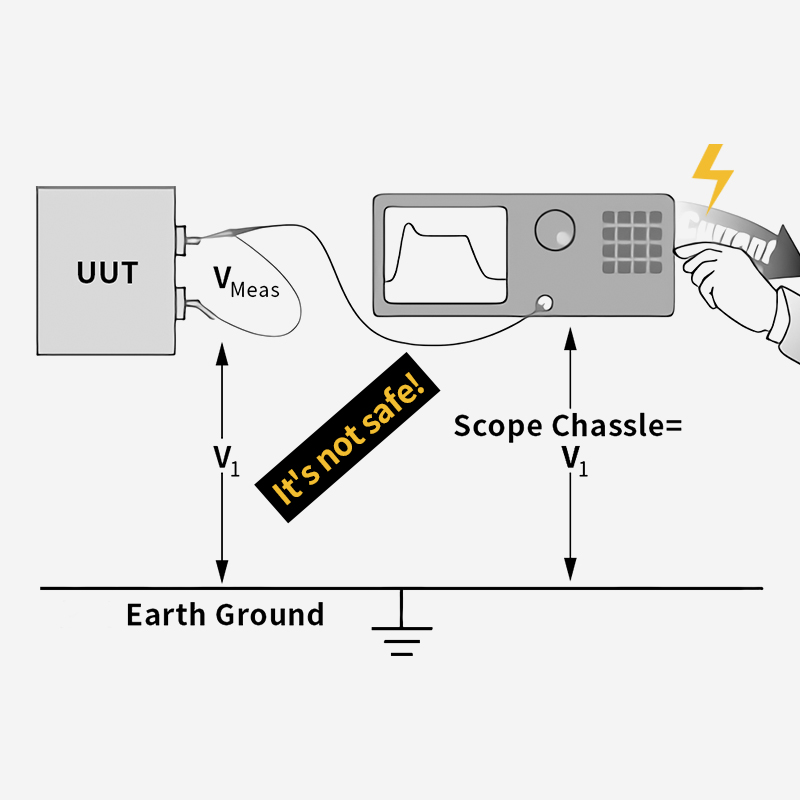

差分测量的优势

针对电动汽车SiC电驱系统，差分探头耐受±1400V瞬态高压与6000Vrms隔离电压，双高阻输入通道直接测量三相逆变器相间电压，消除传统测量中50A地环路电流风险。CAT II安全等级为800V电池包充放电测试建立安全屏障，助力工程师零惧触电完成动力系统验证。

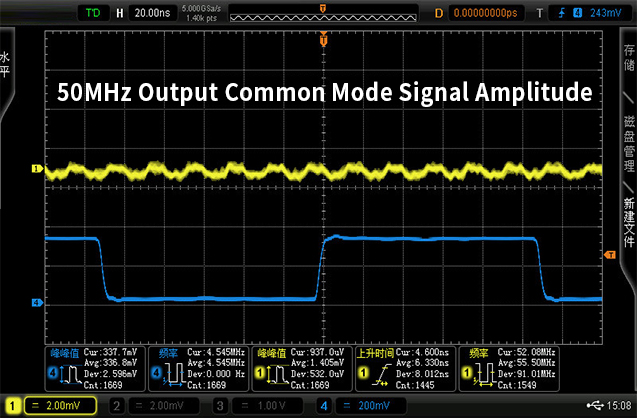

高CMRR共模抑制能力

面对800V电池包与SiC逆变器的高压环境，差分探头80dB@100kHz共模抑制能力有效阻断50A地环路电流，±1400V瞬态高压耐受设计直接测量三相非共地信号。CAT III安全等级为电机控制器提供浮地测量保障，规避传统方法引发的PE线短路风险

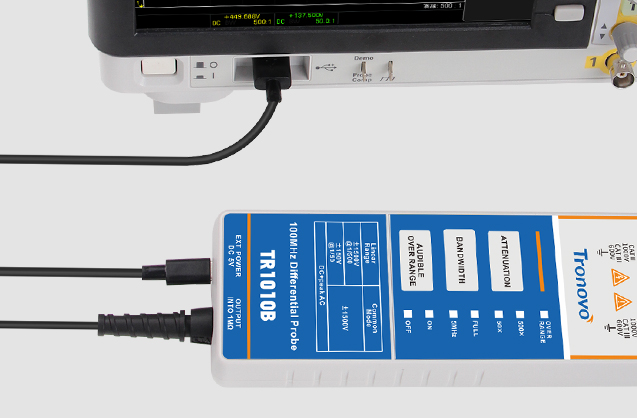

使用USB/5V供电

支持USB/5V供电方案，可通过示波器内置USB接口或标准Type-C数据线直接取电，无需外接独立电源模块。Type-C接口的普及性确保了线材易得性，其5V/1A供电规格经低噪声稳压电路处理，可提供洁净电源且避免电磁干扰串入测量路径。该设计简化了测试台配置复杂度，尤其适用于移动测试场景与紧凑型实验室环境，在保障探头高性能工作的同时，实现了电源管理与系统集成的双重优化，显著提升现场调试与研发验证的工作效率。

PWM波形测试

在PWM输出电压波形测试中，差分探头通过差分信号采集技术有效抑制共模噪声与高频干扰，精准还原方波占空比与边沿特性。其超宽频响应可完整捕获纳秒级上升/下降沿，配合内置5MHz带宽限制功能过滤开关谐波，清晰呈现基波调制特征。

型号	TR1010B
带宽(-3dB)	100MHz
上升时间	≤3.5ns
精度	±2%
量程选择(衰减比)	50X/500X
最大差分测量电压	50X：±150V DC+ Peak AC 500X：±1500V DC+ Peak AC
共模电压	±1500V DC + Peak AC
最大输入对地电压	600VCATⅢ 1000VCATⅡ Vrms
输入阻抗	单端对地: 5MΩ±1% 两输入端之间：10MΩ±1%
输入电容	单端对地: ＜4pF 两输入端之间：＜2pF
CMRR	DC: ＞80dB 100KHz: ＞60dB 1MHz: ＞50dB 3.2MHz: ＞30dB 50MHz: ＞26dB
噪声电平	50X: ＜50mVrms 500X: ＜300mVrms
过载指示电压阀值	50X: ≥150V 500X: ≥1500V
带宽限制 (5MHz)长	≥-3dB@5MHz
过载指示灯	有（红灯）
过载报警声	有（可选择关闭）
自动保存功能	有
偏置可调功能	有（进入测试模式下调整）
终端负载要求	≥100kΩ
电源	USB 5V/1A适配器
安全符合标准	EN61010-1:2010
EMC符合标准	EN61326-1:2013 EN61000-3-3:2013
