TR1007A

70MHz / 700V高压差分探头

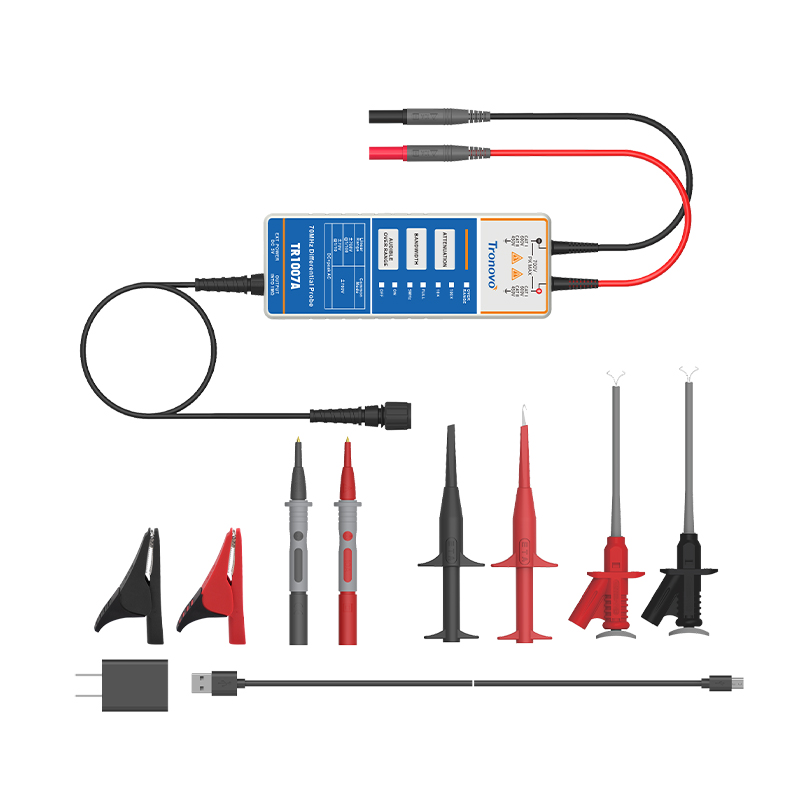

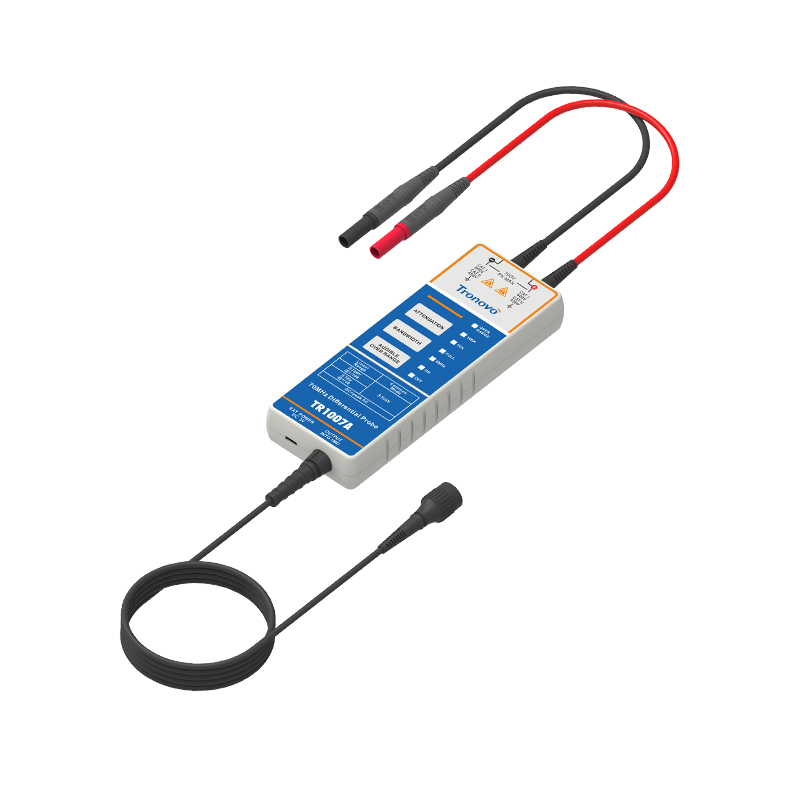

TR1007A高压差分探头适用于所有市场主流示波器,将浮动信号转换为参考地电平的低压信号,任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达70MHz,可用于700V的电压信号,具有较高共模抑制能力,是进行非地参考、浮动或隔离测量很好的选择。埃用示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。

产品特点

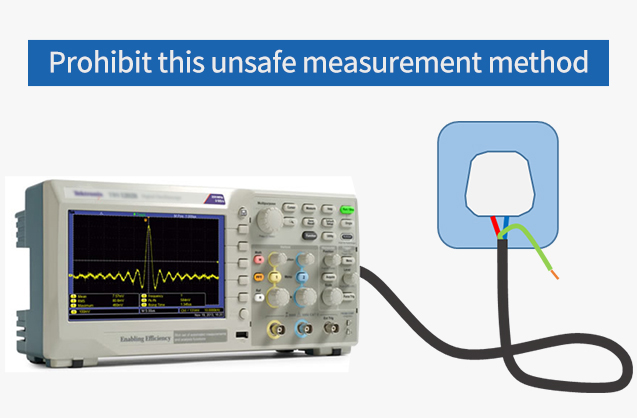

安全的浮地测量
不会损坏示波器和被测器件
抗干扰能力强
声光报警功能
5MHz带宽限制功能选择
具备良好的共模噪声抑制能力



高性能差分探头

告别复杂设置!BNC即插即用设计简化工作流程,。用户可通过USB-C供电或示波器端口取电,灵活适应移动检测环境。单手操作即可完成逆变器脉冲信号捕获,提升汽车电子诊断效率。

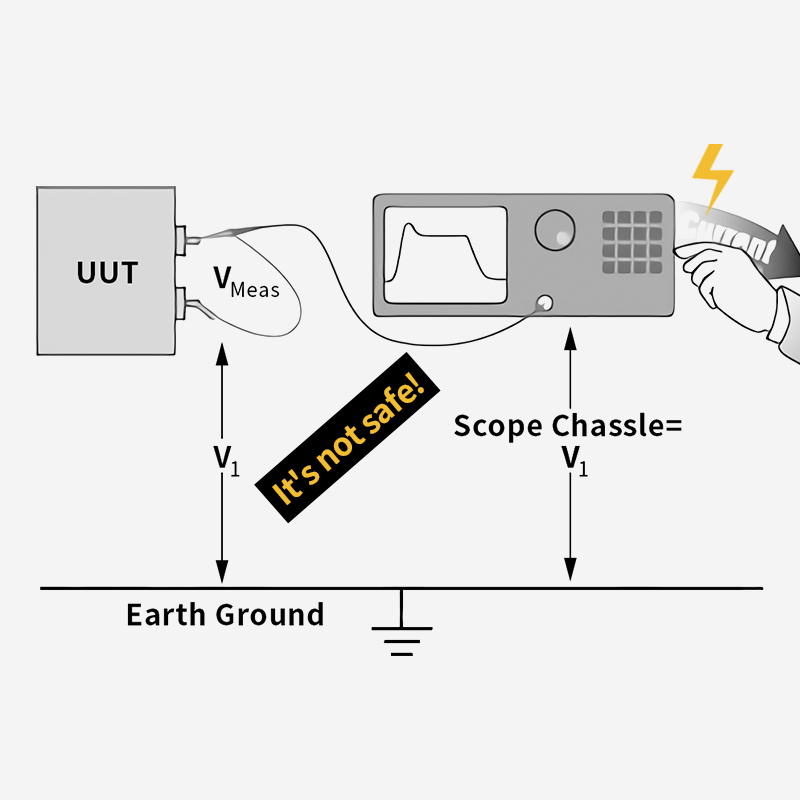

差分测量的优势

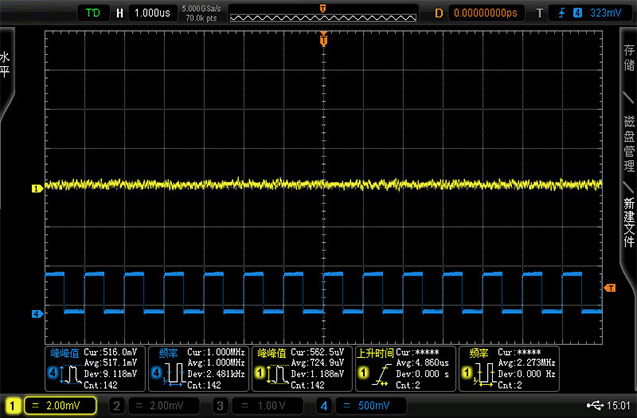

测量PCIe 4.0差分信号时,探头70MHz带宽与≤5ns上升时间精准还原200mV级眼图,输入电容<2pF避免地弹效应。隔离基板隔离层实现10^12Ω隔离阻抗,既能保障信号传输也能保障示波器与待测板卡零共地损伤。

高CMRR共模抑制能力

20mVrms低噪声与80dB CMRR协同工作。霍尔效应技术结合动态补偿算法,在工业自动化控制系统中实现2%精度信号采集,为PLC控制系统提供无漂移的闭环反馈.

超限报警

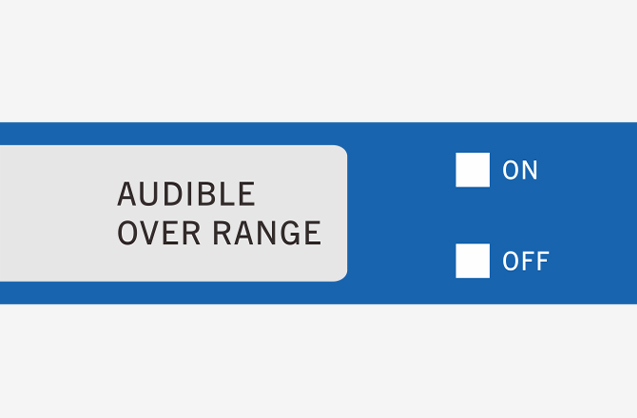

一键式声光报警控制功能:首次按下按钮即可点亮运行指示灯(ON LED)并激活超限警报系统,当被测信号超过预设阈值时,通过蜂鸣音与视觉指示双重告警;再次按压按钮则切换至静默模式,禁用声音提示。

快速信号测量

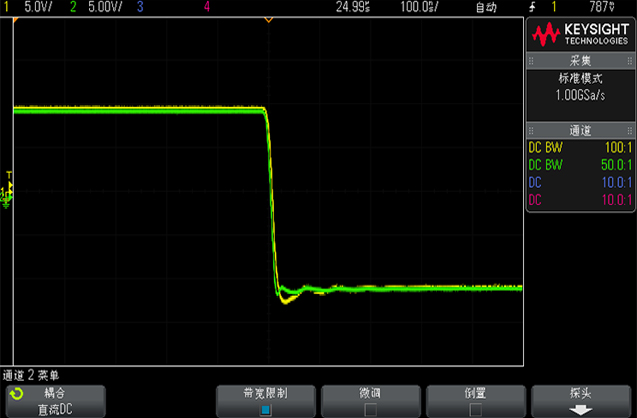

在高速下降沿测量中,传统探头因带宽不足或负载效应易引发振铃失真,导致波形过冲与振荡。本产品采用差分架构与宽频响应设计,,可精准捕获亚纳秒级边沿特性,有效抑制反射波与寄生振荡。通过内置去嵌算法与可调衰减比,尤其适用于SiC/GaN器件的开关特性分析与电机控制器的死区时间优化,为高频功率转换系统的动态响应验证提供无失真测量解决方案。

型号TR1007A
带宽(-3dB)70MHz
上升时间≤5ns
精度±2%
量程选择(衰减比)10X/100X
最大差分测量电压

10X:±70V DC+ Peak AC

100X:±700V DC+ Peak AC

共模电压±700V DC + Peak AC
最大输入对地电压

450VCATⅡ

600VCATⅠ Vrms

输入阻抗

单端对地: 2.5MΩ±1%

两输入端之间:5MΩ±1%

输入电容

单端对地: <4pF

两输入端之间:<2pF

CMRR

DC: >80dB

100KHz: >60dB

1MHz: >50dB

3.2MHz: >30dB

50MHz: >26dB

噪声电平

10X: <20mVrms

100X: <120mVrms

过载指示电压阀值

10X: ≥70V

100X: ≥700V

带宽限制 (5MHz)长≥-3dB@5MHz
过载指示灯有(红灯)
过载报警声有(可选择关闭)
自动保存功能
偏置可调功能有(进入测试模式下调整)
终端负载要求≥100kΩ
电源USB 5V/1A适配器
安全符合标准EN61010-1:2010
EMC符合标准

EN61326-1:2013            EN61000-3-3:2013
