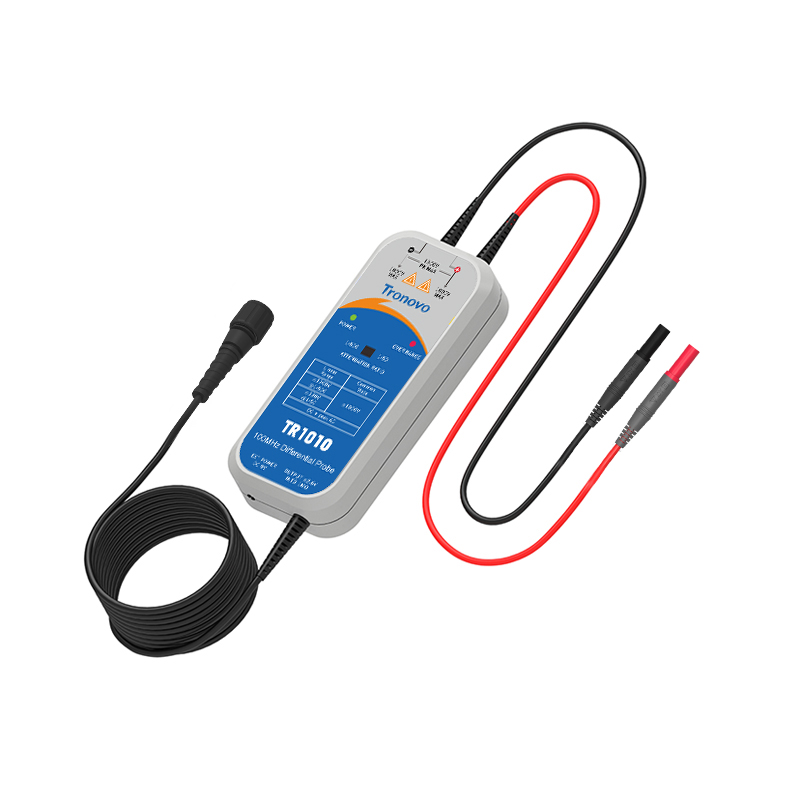

TR1010差分探头适用于所有市场主流示波器,将浮动信号转换为参考地电平的低压信号,任何参考地电平的示波器都可以安全且简便地显示。探头使用频率高达100MHz,可用于1300V的电压信号,具有较高共模抑制能力,是进行非地参考、浮动或隔离测量很好的选择。埃用示波器差分探头非常适合电力测试、开关电源、逆变器、电机驱动控制、开关电源研发、维修评估使用。
产品特点
• 安全的浮地测量
• 不会损坏示波器和被测器件
• 抗干扰能力强
• 时序定位精准
• 测量精度高
• 具有高的共模抑制比
 |

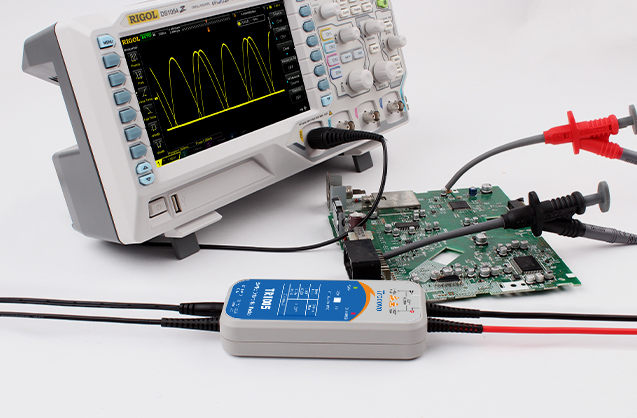

升级款差分探头BNC接口差分探头支持CAT II 1000V安全规格，最大耐受1300V高压，为新能源车电控系统、光伏逆变器提供安全浮地测量。探头内置过载报警功能，异常电压触发声光提示，保障高功率测试安全。兼容示波器1MΩ输入阻抗设置，适用于变频器与UPS电源的故障诊断。 |

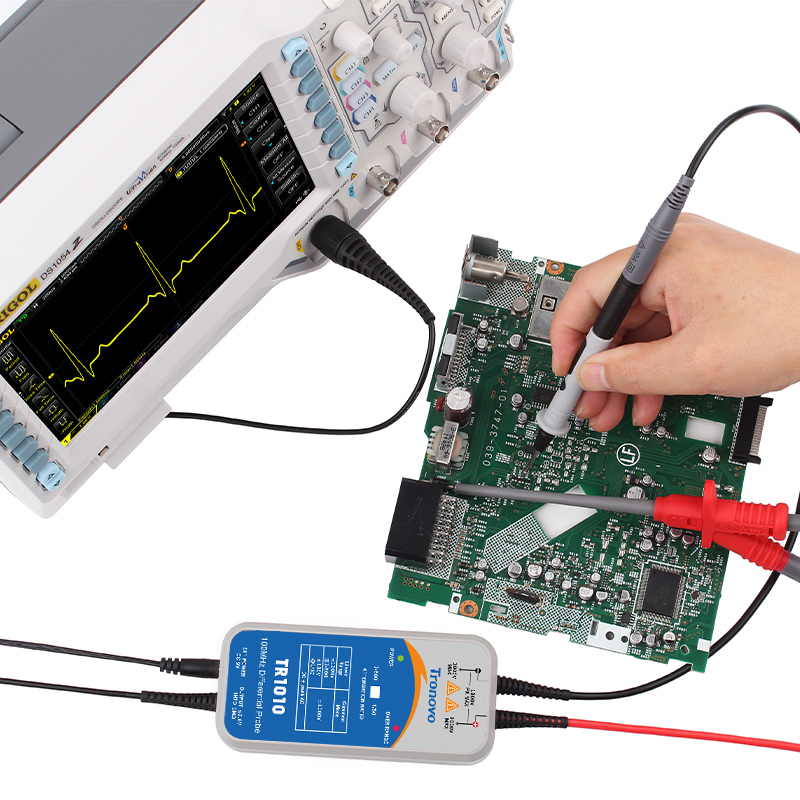

差分测量的优势差分探头支持4通道同步测量LLC谐振电源，原边MOSFET与副边整流管分属不同地电位，探头间隔离耐压>2500V/mm，彻底解决多探头共地导致的“炸机”风险。两档衰减比切换功能（50:1/500:1）适配20V驱动至1000V主回路的跨层级安全诊断。 |
 |
 |

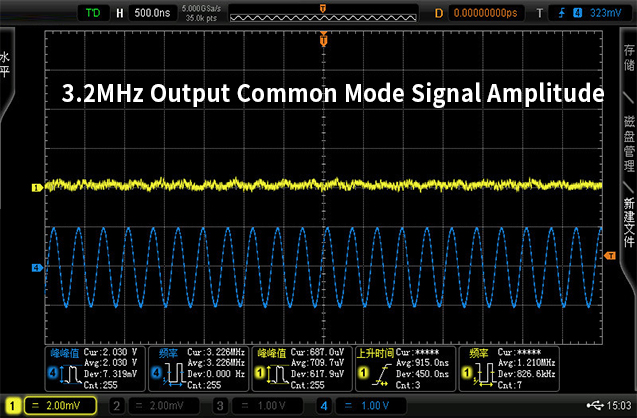

高CMRR共模抑制能力针对380V变频器U-V-W三相非共地信号，差分探头输入阻抗平衡误差＜0.5dB，TVS过压保护结合声光报警机制，杜绝接地夹误触高压母线引发的短路事故。80dB@50Hz工频抑制能力剥离电磁炉高频谐波干扰，真实还原IGBT门极驱动波形。 |

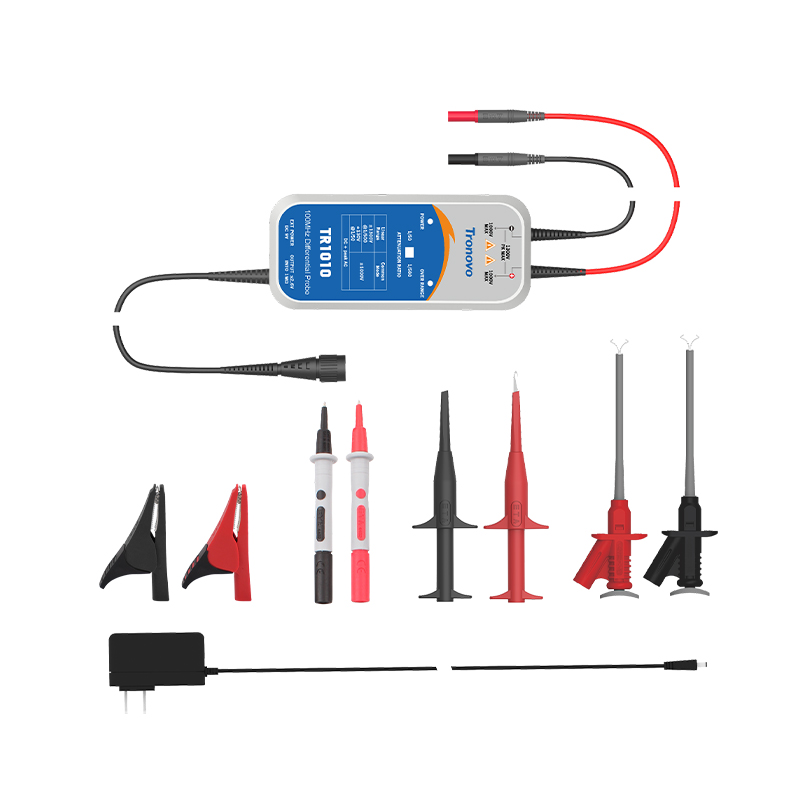

配件丰富差分探头配备鳄鱼夹、伸缩夹、精密探针及飞机钩四大专业配件，打造全场景信号接入方案。鳄鱼夹镀金触点实现低噪接地与高压测试可靠性；伸缩夹适配密集布线；精密探针亚微米级针尖精准捕获芯片信号；飞机钩弹簧加载结构快速钩挂，高效捕捉高频电源动态波形。 |
 |
 |

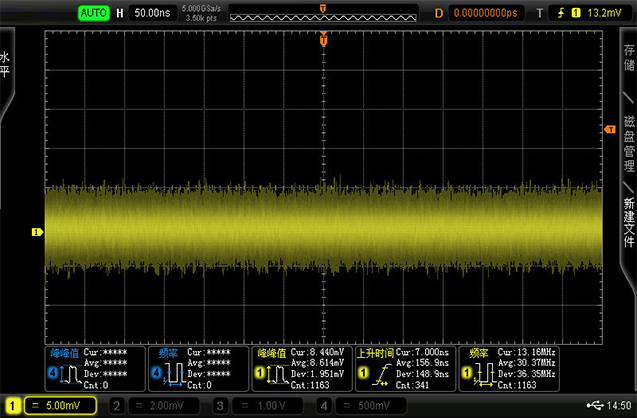

噪声测试将探头输入端短接以形成零电位参考点，输出端连接示波器通道后启动底噪测量模式。该测试方案通过差分架构抑制共模干扰，配合超低噪声前置放大器与金属屏蔽外壳，可精准量化探头固有噪声基底。典型本底噪声≤30mVrms（20MHz带宽内），确保在开关电源、电机控制等高噪声环境中仍能清晰分辨纳秒级信号细节。 |
| 型号 | TR1010 |
| 带宽(-3dB) | 100MHz |
| 上升时间 | ≤3.5ns |
| 精度 | ±2% |
| 量程选择(衰减比) | 50X/500X |
| 最大差分测量电压 | 50X：±130V DC+ Peak AC 500X：±1300V DC+ Peak AC |
| 共模电压 | ±1300V DC + Peak AC |
| 最大输入对地电压 | 600VCATⅢ 1000VCATⅡ Vrms |
| 输入阻抗 | 单端对地: 4MΩ 两输入端之间：8MΩ |
| 输入电容 | 单端对地: ＜7pF 两输入端之间：＜3.5pF |
| CMRR | DC: ＞80dB 100KHz: ＞60dB 1MHz: ＞50dB |
| 噪声电平 | 50X: ≤75mVrms 500V: ≤500mVrms |
| 过载指示电压阀值 | 50X: ≥140V 500X: ≥1400V |
| 电源 | DC 9V/1A适配器 |
