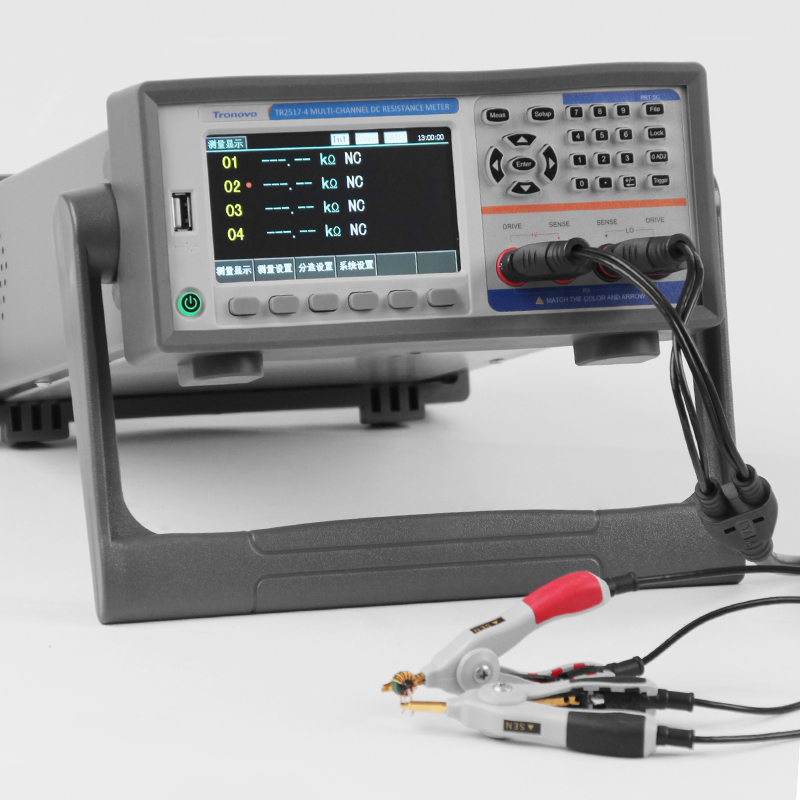

TR2517系列

多路电阻测试仪

TR2517系列多路电阳测试仪是针对多个电阳测试而专门设计的高精度宽量程全自动直流电阳测试仪。可同时对30路电阻进行测量,并同时显示在屏幕上。每个通道都具有0.05%的准确度和1u~300K0的量程范围、显示位数为四位半、测试速度最高可12mS、仪器的温度补偿能免除环境温度对测试工作的影响、拥有非常方便的分选功能、Handler接口无须扩展就可输出所有通路的分选结果,并可配RS232/USB/RS485接口用于远程控制和数据采集与分析。

产品特点
• 单机模式和扫描模式随意切换，实现一机两用
• 最多支持30通道扫描
• 最高采样速率约12ms/秒通道
• 最高电阻精度:0.05%,最小分辨率:10uQ
• 温度基本精度:02°C
• R、LPR、T等多种测试功能组合
• 支持PT100和PT500两种温度传感器
• 温度补偿功能(TC)
• 失调电压补偿功能(OVC)

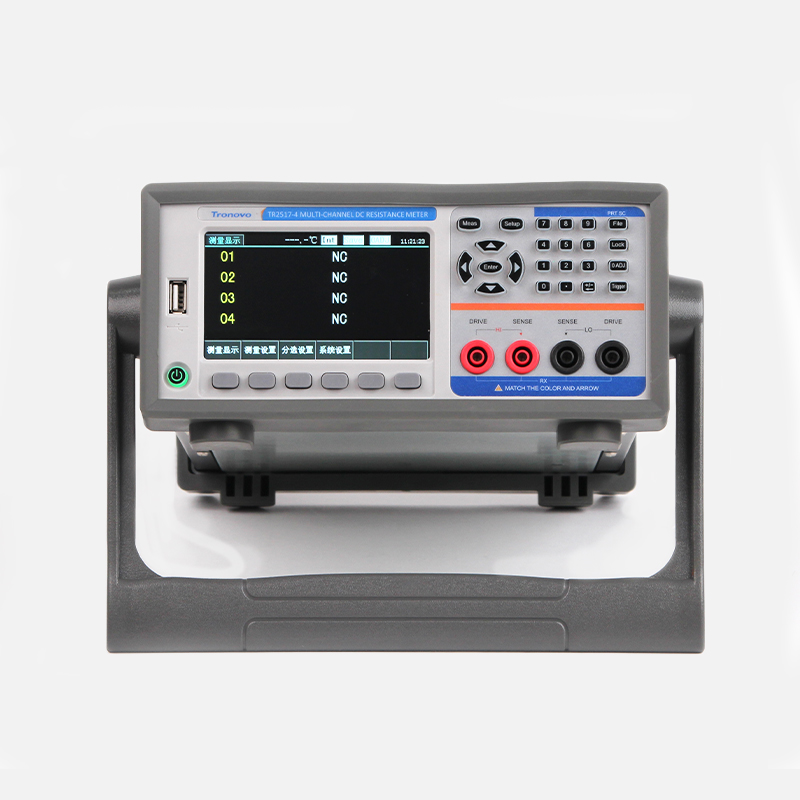

真彩色液晶屏

直流低电阻测试仪搭载 4.3 英寸真彩色液晶屏，480x272 高清分辨率呈现细腻画质，测试数值、曲线趋势及状态标识以鲜明色彩分层显示，读数清晰直观；真彩屏让操作菜单与参数设置分区明确，即使在强光或昏暗环境下也能快速识别关键信息，简化操作流程，缩短读数反应时间，为毫欧级精密测量提供便捷的视觉交互支持，让复杂测试数据一目了然，提升整体操作效率。

多通道测试

支持多通道测试，最多可拓展至 30 通道，大幅提升批量检测效率；其扫描测试端采用压接方式，通过稳定的机械压力确保与被测物紧密接触，减少接触电阻波动，适配不同规格器件的快速切换。无论是多组元器件并行测试，还是生产线批量质检，都能兼顾通道数量与接触稳定性，实现高效且精准的同步测量，满足规模化测试场景的速度与精度需求，简化复杂测试流程。

温度补偿功能

直流低电阻测试仪内置温度补偿功能，支持 PT100 和 PT500 温度传感器接入，可实时捕捉被测物环境温度变化，自动修正电阻值偏差 —— 因金属电阻随温度呈线性变化，该功能通过精准算法将测量值补偿至标准温度（如 20℃）下的等效电阻，避免温度波动对毫欧级测量的干扰。无论是实验室恒温环境微调，还是工业现场温度骤变场景，都能确保数据反映真实电阻特性，提升跨温域测试的可靠性与一致性。

失调电压补偿功能

直流低电阻测试仪配备失调电压补偿功能，可精准抵消被测件因材料接触温差、电流通断瞬变等产生的热电动势干扰。这类微小电动势（通常微伏级）若未补偿，会叠加在被测电压中，导致低电阻测量出现偏差。仪器通过自动采集并消除失调电压，确保测量值仅反映被测物真实电阻特性，尤其在检测毫欧级精密器件时，能显著提升数据准确性，让细微电阻差异的识别更可靠，为高精度测试场景提供稳定保障。

用户自校准功能

直流低电阻测试仪内置用户自校准功能，操作简易：将测试夹对夹短路即可进行校准，仪器会捕捉当前回路中的导线电阻、接触阻抗等固有干扰值，并自动纳入补偿基准。这一过程能精准抵消测试线及夹头带来的测量偏差，尤其在检测毫欧级微小电阻时，可有效消除环境及耗材变量影响，确保校准后的数据真实反映被测物实际电阻值，让用户随时自主完成校准，维持仪器长期测量精度，简化专业校准流程。

型号	TR2517-30	TR2517-20	TR2517-10	TR2517-4
扫描通道数	30	20	10	4
测试模式	单机模式、扫描模式
显示器	24位色;分辨率为480X272的RGB真彩色TFT LCD显示器
读数位数	4½ 位
测量范围	1uΩ~300KΩ
电阻量程	20mΩ / 200mΩ	2Ω / 20Ω / 200Ω	2KΩ / 20KΩ	300Ω / 300Ω
测试电流	无 / 1A	100mA / 10mA / 1mA	100uA / 100uA	10uA / 无
基本准确度	0.05%
电阻测量时间	FAST:12ms/通道、MED:27ms/通道、SLOW1:120ms/通道、SLOW2:244ms/通道
温度测量时间	30士10ms
测量段配置	四端
低电压测量	开路电压:≤40mV 有效量程:2Ω、20Ω、200Ω、2KΩ
热电势消除	√
测量设置参数保存	100组
温度测量	传感器: PT100,PT500;测试范围-10.0C~299.9°C;精度:0.2C;显示范围:-99.9C~999.9°C
其他功能	温度补偿功能、温度转换功能

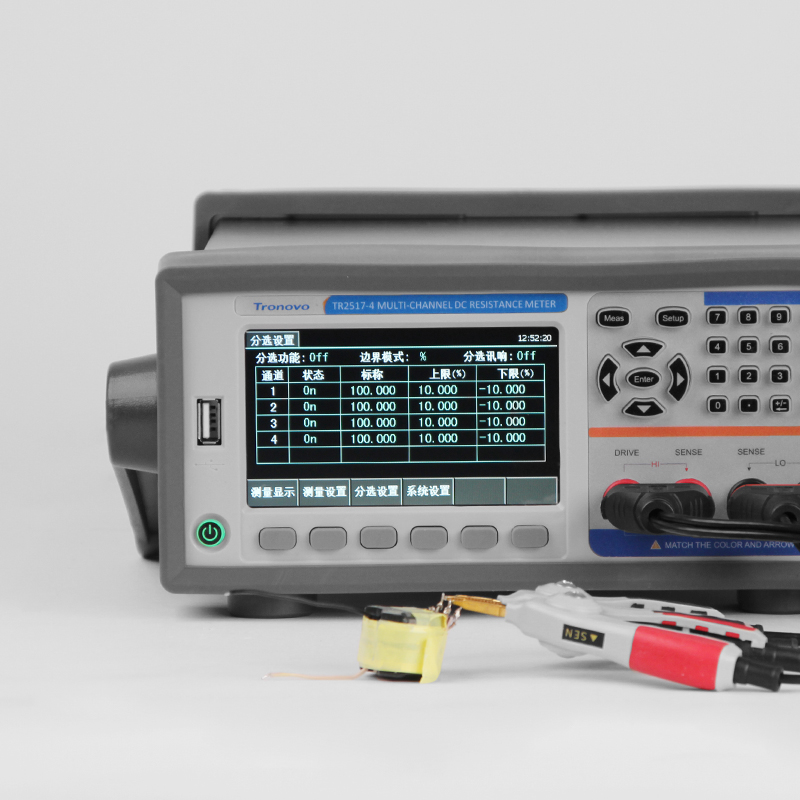

比较	模式：单机和通道单独设置信号输出：HI/IN/LO 讯响：OFF、IN、HI/LO 极限设置方式：3档,绝对值上/下限,百分比上下限+标称值

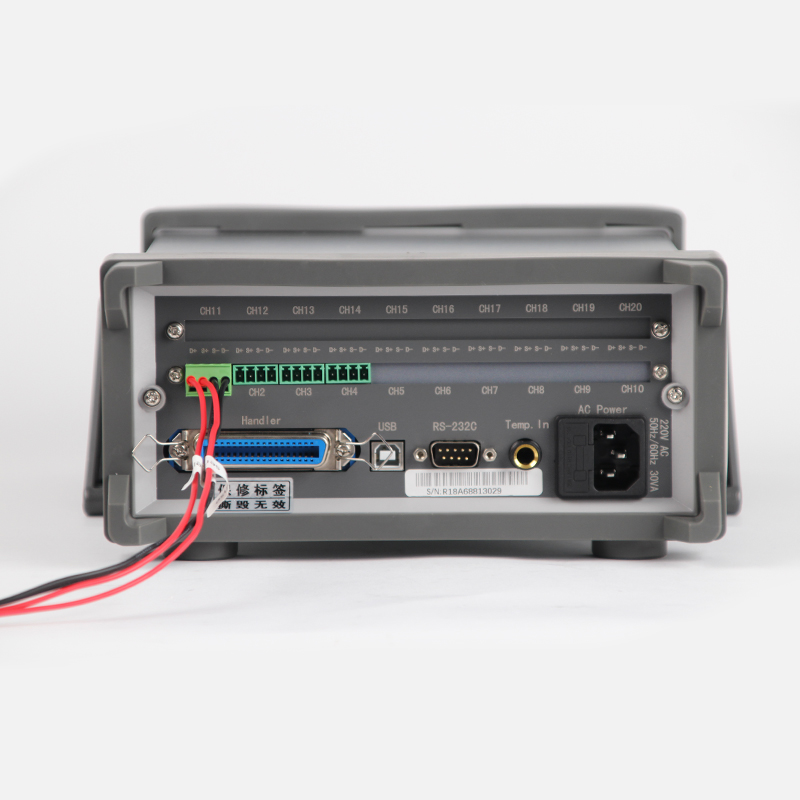

接口配置	USB DEVICE、USB HOST、RS232、HANDLER
附件	电源线、四端低电阻测试线、四端低电阻扫描测试线、PT100温度传感
重量	约3.6Kg
外形尺寸	235X105X360mm
