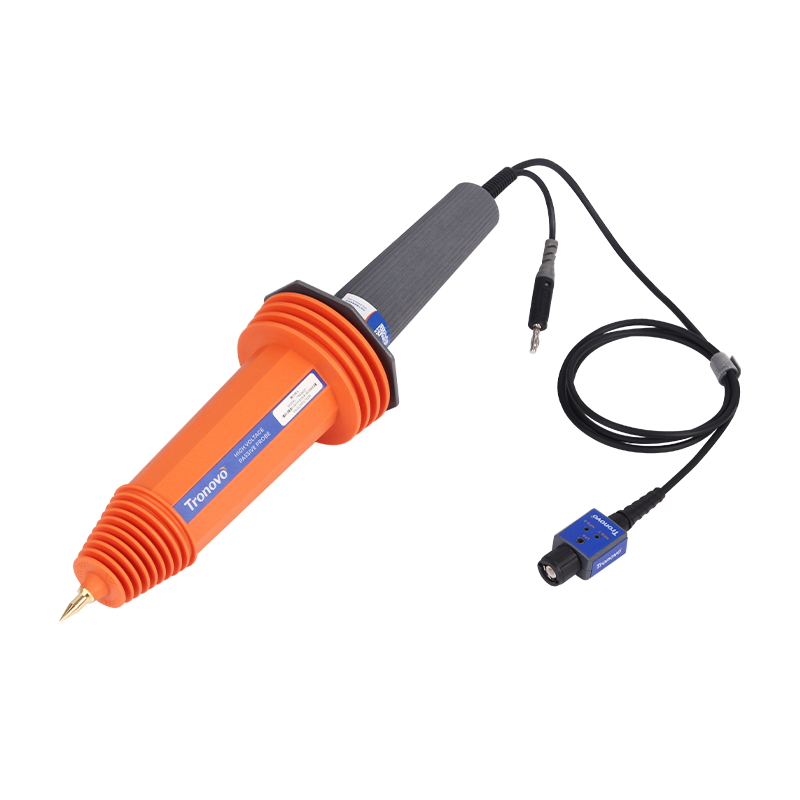

高压无源探头专为高频高压信号精准测量设计,支持高达50KV的地参考瞬态电压测量,100MHz带宽可精确捕捉高压脉冲信号。其创新采用多层屏蔽结构配合绝缘防护外壳,符合IEC61010安全标准,确保操作人员与设备安全。探头内置MΩ级高阻抗输入,最大程度降低对被测电路负载效应,并通过动态补偿技术保障信号完整性。通过标准BNC接口适配主流示波器,支持开关电源测试、IGBT驱动分析、电力系统浪涌监测等高危场景,为电力电子研发、新能源设备维护提供安全可靠的高压测量解决方案。
产品特点：
• 最大量测电压：30KV DC+ACpeak
• 频宽高达100MHz
• 输入阻抗 300MΩ
• 固定衰减比1000:1
• 搭配阻抗匹配器可连接到万用表使用
• 超低噪声
 |

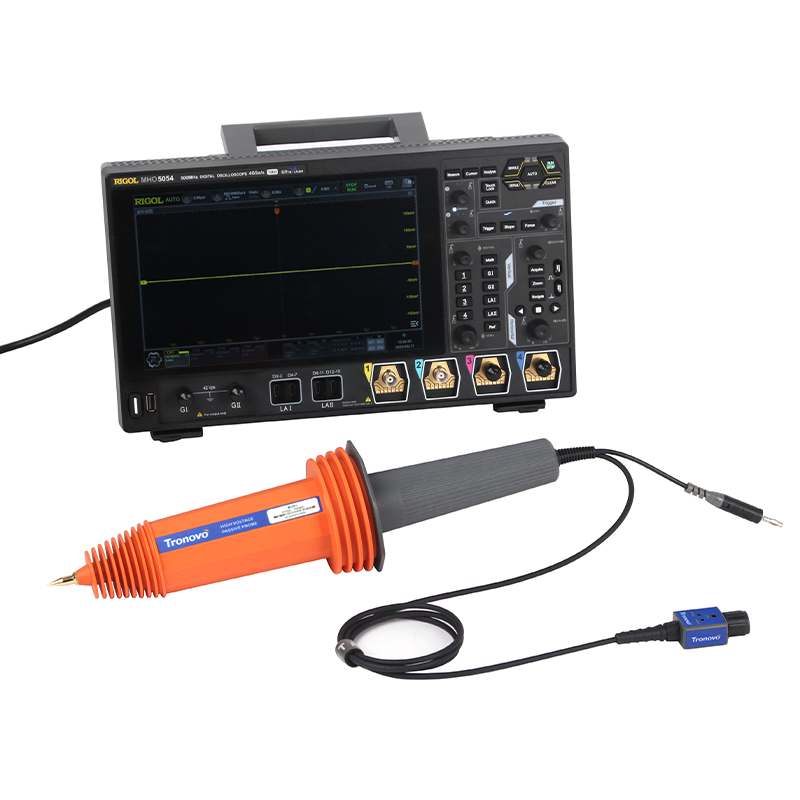

高频无源高压探头标准BNC接口作为示波器领域的通用物理连接方案，兼容所有主流示波器品牌。无论是进口旗舰（如泰克TBS2000B、是德科技Keysight）还是国产机型（普源RIGOL、鼎阳SDS5000X），均实现“插上即用”，省去探头识别、阻抗匹配等繁琐设置。 |

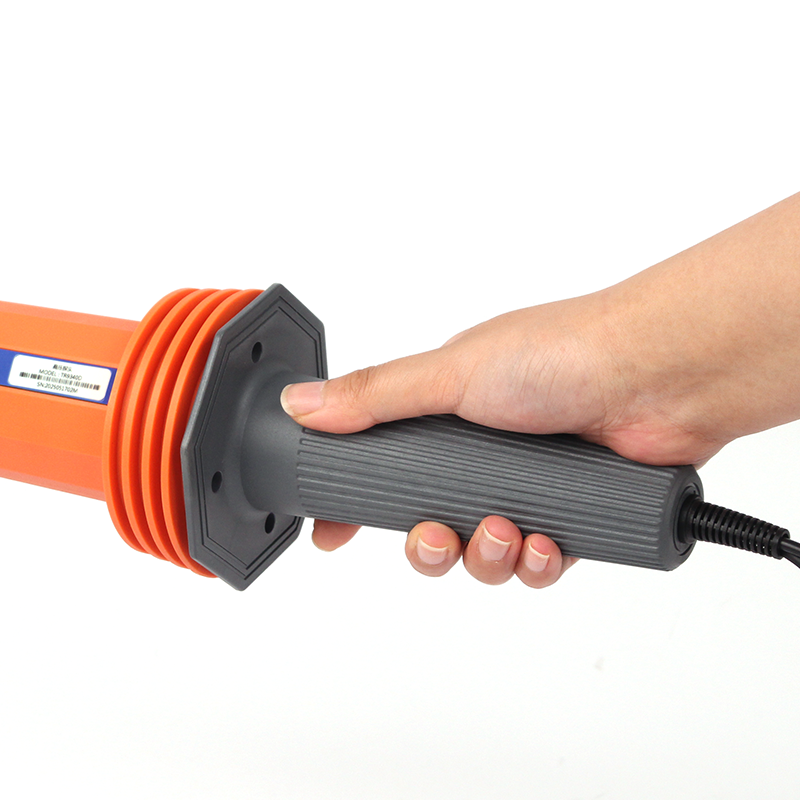

高绝缘高压探头精选尖端绝缘材料，结合先进制造工艺精工打造，核心优势在于其卓越的绝缘性能。该设计能有效隔绝高压干扰与潜在泄露风险，确保即使在超高压环境下，测量信号依然纯净稳定、精准可靠。优异的绝缘表现杜绝了误测及安全隐患，直接提升了设备安全性及操作人员保障。 |
 |
 |

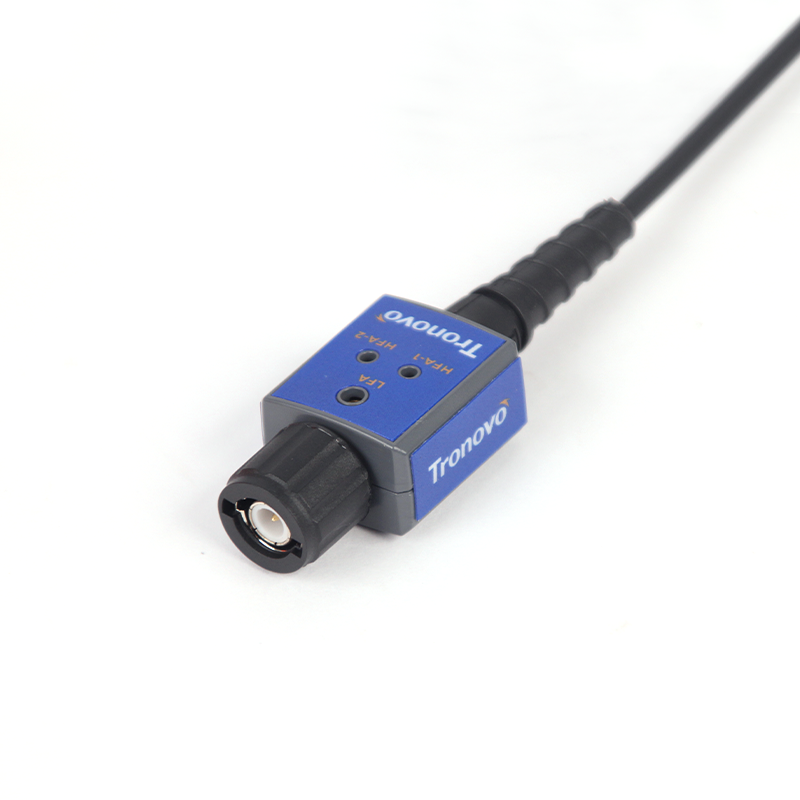

低输入电容当需要校准探头时，可调整探头Hole 1接口，此为200Hz方波调整点，使用信号发生器进行校准即可。本产品出厂时已经对Hole 2，Hole 3调整过,非专业人员请勿调整Hole 2,Hole 3调整点。 |

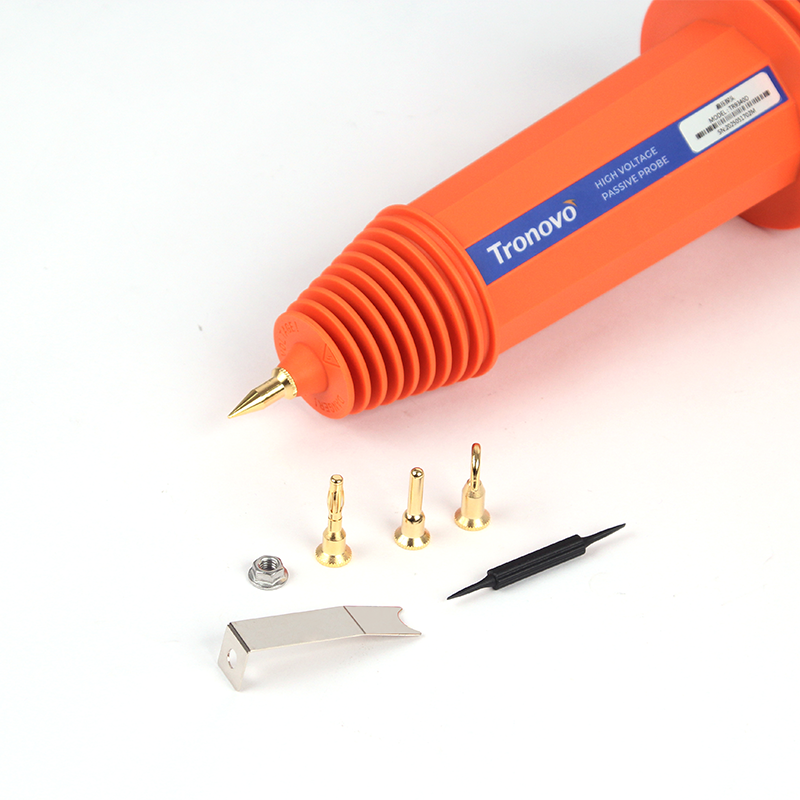

接地环路当量测 40MHz以上的高频电压时请改用此鳄鱼夹直接接地，可以获得更佳的频率响应。 |
 |
 |
低噪声采用先进低噪声电路设计，有效抑制环境电磁干扰与内部噪声耦合。通过优化元件布局减少串扰，结合新型接地架构消除地回路噪声，确保信号传输纯净稳定。 |
| 型号 | TR9330D |
| 频宽 | DC~100MHz |
| 上升时间 | 3.5nS |
| 衰减比例 | 1000:1 |
| 输入阻抗 | 300MΩ |
| 最大输入:DC+AC peak | 30KV CATII ≤30s |
| 最大输入:AC RMS | 21KV CATII ≤30s |
| 最大负载电流 | 90uA |
| 噪信比 | >60dB at 1KHz;>50dB at 1MHz |
| 直流信号误差值 | ≦3% (0~35kV) Full Scale Input Range |
| 温度系数 | ≦200 PPM/℃ |
| 匹配电容调整范围 | 10PF~35PF |
| 安规检验 | 符合 EN61010-031 CATI规范 |
| 测试线长度 | 1.8m士0.2m |
| 工作温湿度 | 0~40°C,80% or less |
| 保存温湿度 | -10~45°C,80% or less |
| 尺寸 | 90mmx90mmX38lmm |
| 重量 | 606g |
| 工作温湿度 | 0~40℃,80% or less |
