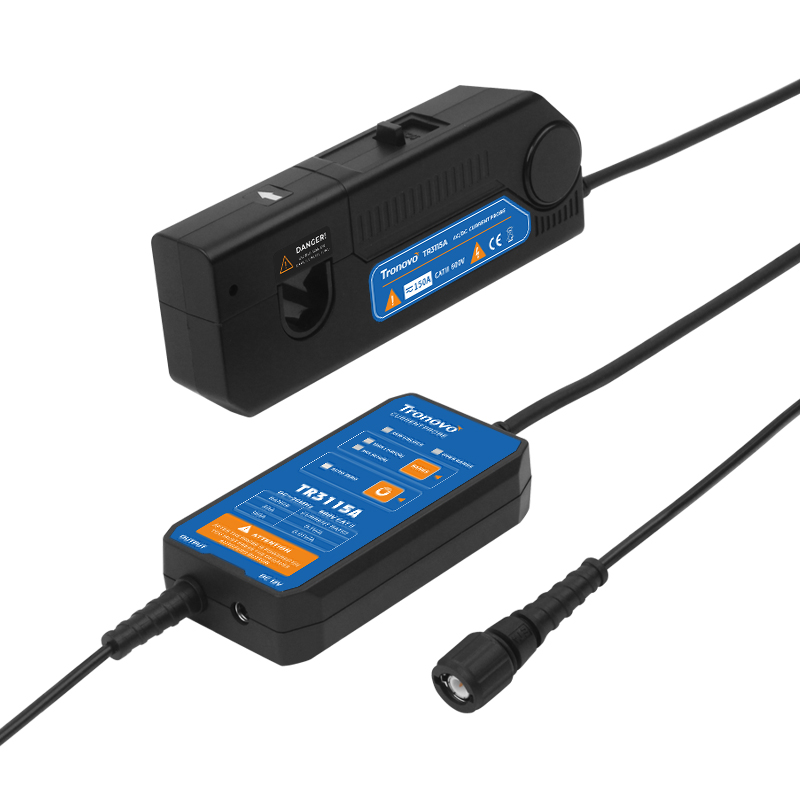

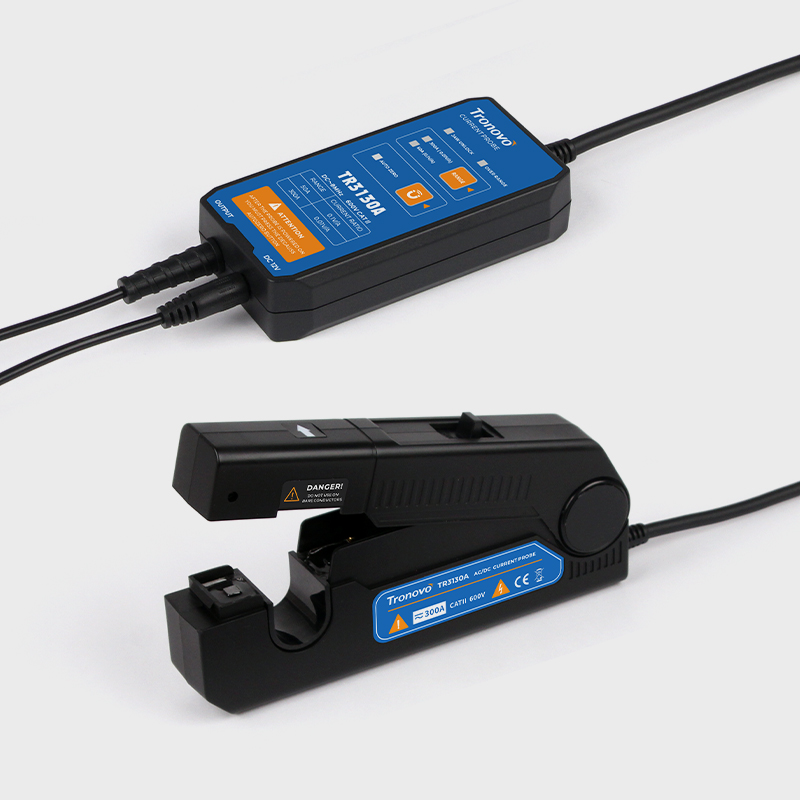

TR31XXX系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达20MHz的频率响应测量范围50mA到750A（峰值），BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上可选择量程。
产品特点
• 高频宽精准测量：DC-20MHz超宽带宽，18ns上升时间捕捉纳秒级瞬变
• 双量程智能切换：0.1V/A(30A)与0.01V/A(150A)量程，10mA高分辨率
• 安全防护系统：过载红灯报警(≥300A)，600V CAT II绝缘防护
• 工业级精度：±1%+10mA基础精度，-40℃~85℃宽温区稳定
• 智能调零设计：一键消磁(AUTO ZERO)，消除残余磁场误差
 |

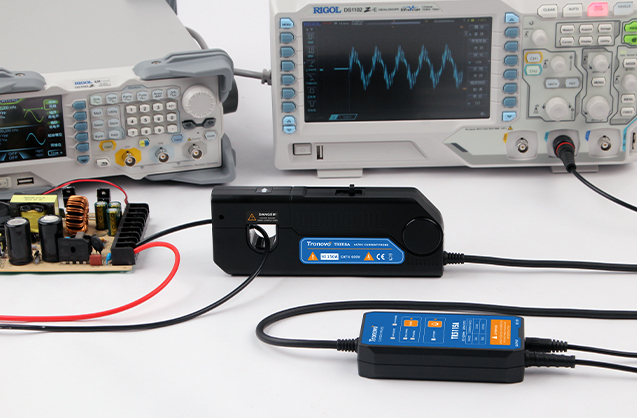

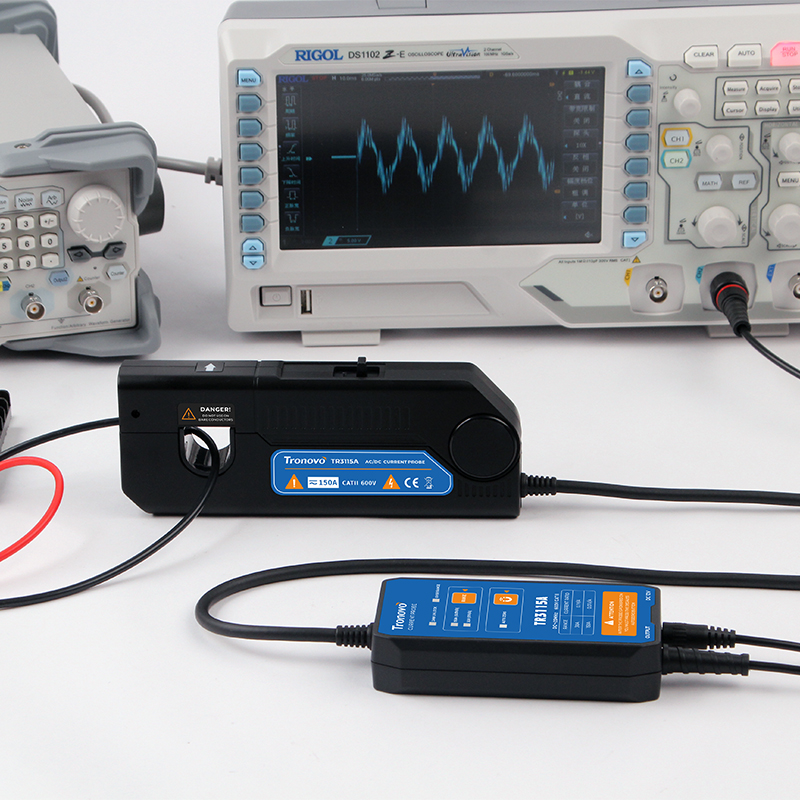

高频款大电流探头20MHz带宽 150A RMS/300A峰值电流测量分辨率达10mA(低量程)，BNC接口直连Keysight/Tektronix示波器，精准捕捉开关电源高频噪声与浪涌电流细节。 |

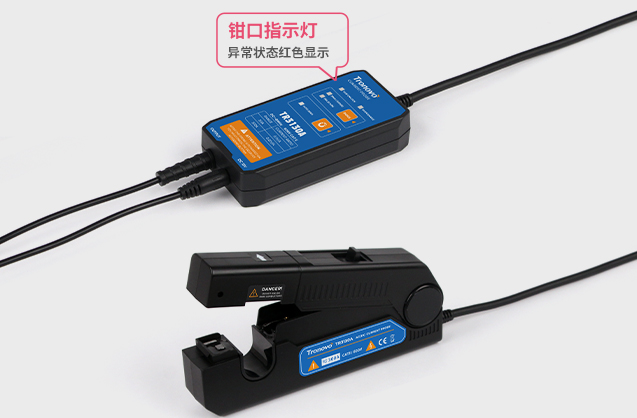

钳口智能化Φ19mm钳口动态监测系统实时感应咬合压力，未完全闭锁时红灯亮起，杜绝20MHz信号因虚接导致的波形畸变。 |
 |
 |

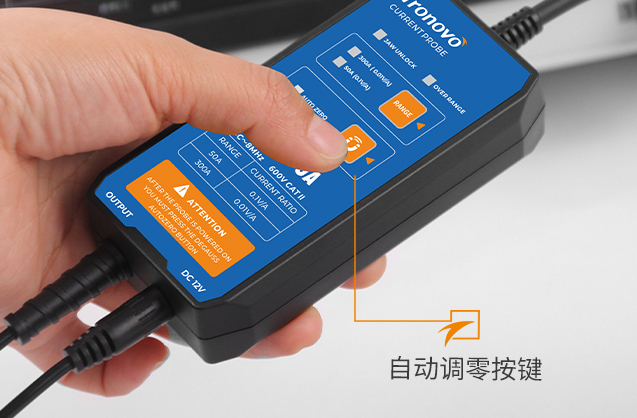

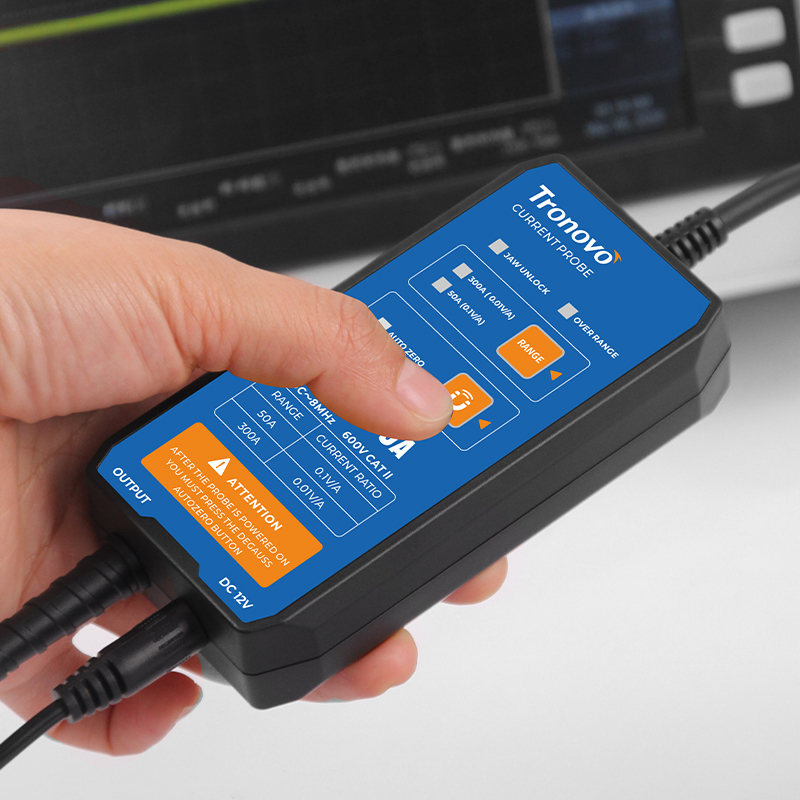

自动/手动调零一键自动调零可在0.5秒内消除底噪偏移。传统探头在30℃温差下产生＞5mA误差，而TR3115A即使待机8小时仍保持±1mA零点稳定性。工程师在研发实验室高频场景中，无需中断测试流程即可完成校准，确保20MHz宽频段信号无失真捕获。 |

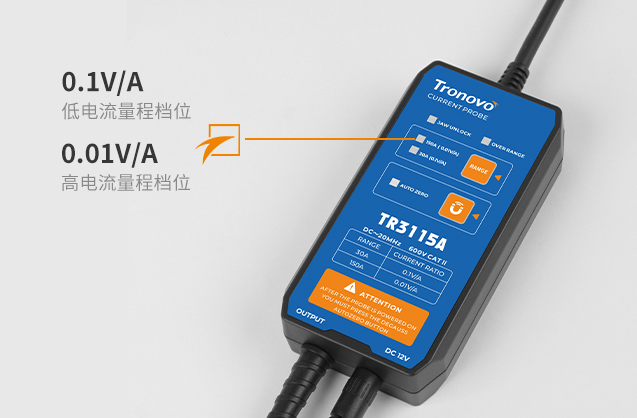

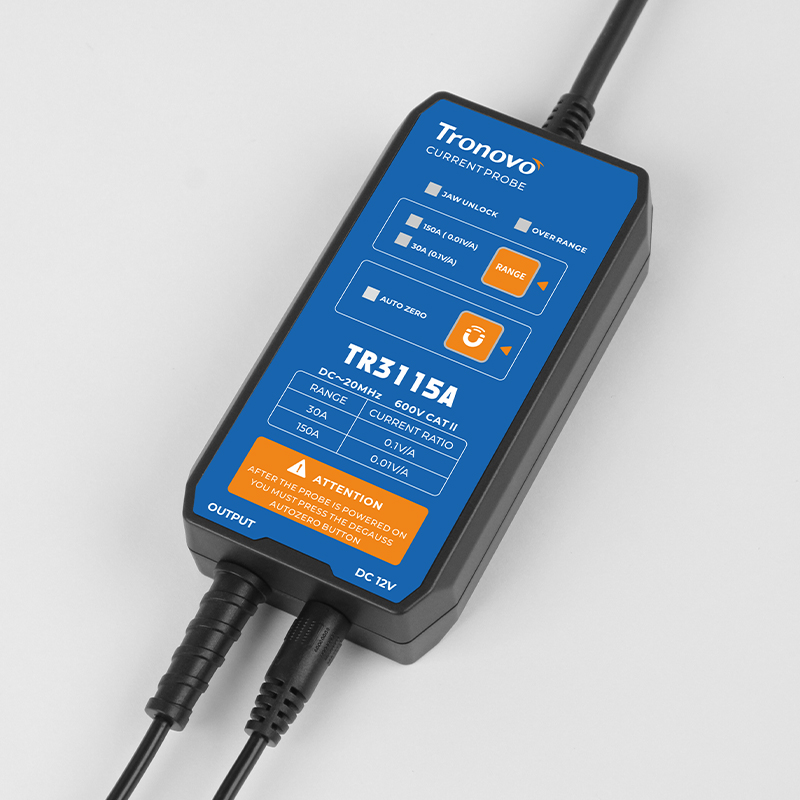

双量程设计双量程智能覆盖，一键切换精准无忧！TR3115A电流探头搭载0.1V/A(30A)与0.01V/A(150A)双档位设计，轻松应对10mA微小电流至150A高功率场景。20MHz超宽带宽精准捕捉高速瞬态电流，±1%精度确保工业级测量可靠性。通过面板RANGE按钮一键切换量程，绿色指示灯实时反馈状态，无需中断测试流程。 |
 |
 |

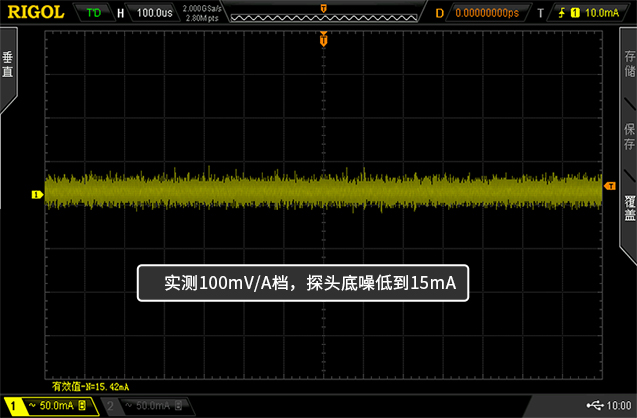

低底噪采用先进的低噪声电路设计，信号清晰纯净，有效抑制环境干扰。 |
| 型号 | TR3115A |
| 带宽（-3dB） | DC~20MHz |
| 上升时间 | ≤18ns |
| 最大电流测量 | 150Arms |
| 峰值电流 | 300Apeak |
| 量程 | 30A 10X衰减 150A 100X衰减 |
| 过流报警值 | 30A ≥30A 150A ≥300A |
| 电流传输比 | 50A 0.1V/A 300A 0.01V/A |
| 分辨率 | 30A 10mA 150A 100mA |
| 精度(DC,45-66HZ 最大连续电流) | 30A +1%/+10mA 150A +1%/+100mA |
| 延时 | 探头主机:31ns BNC(1m):5ns |
| 终端负载要求 | ≥100KΩ |
| 钳口直径 | ∅19mm |
| 供电方式 | DC12V/2A(标配适配器) |
| 绝缘线电压 | 600VCATI 300V CATIII |
| 安全符合标准 | EN61010-1:2010+A1:2019 EN61010-2-032:2019 |
| EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 |
