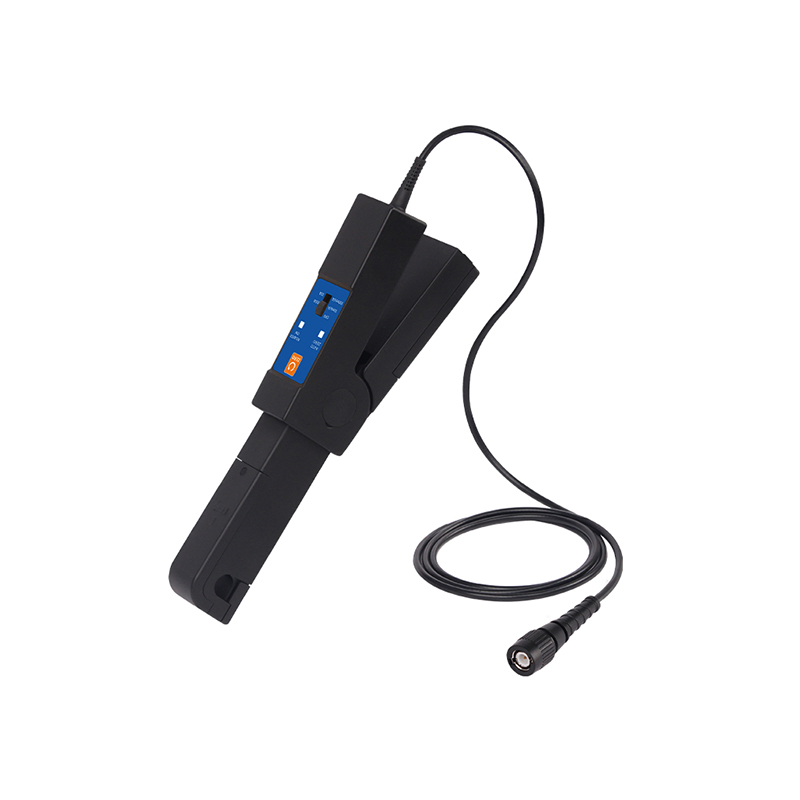

TR3031X系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达5MHZ的频率响应测量范围50mA到100A(峰值)，BNC输出端子。连接示波器可精准测量AC或 DC电流波形，手柄面板上可选择量程;电流探头可检测流经导体的电流，并将其转化成可以在示波器上看到和测量的电压。电流探头使用包括霍尔效应传感器（感应直流电流）和电流变压器（感应交流电流）的混合技术，开口式设计电流探头很容易与导体连接和断开，提供直流到 5.5MHz 的测量带宽。
产品特点
• 顶尖高频性能：5.5MHz业界领先带宽，64ns上升时间支持GaN快充电路调试
• 双模供电自由：12V适配器/9V电池无缝切换，实验室与野外场景全能适配
• 高压浮动测量：600V CAT II浮动电压防护，电动汽车高压系统安全检测
 |

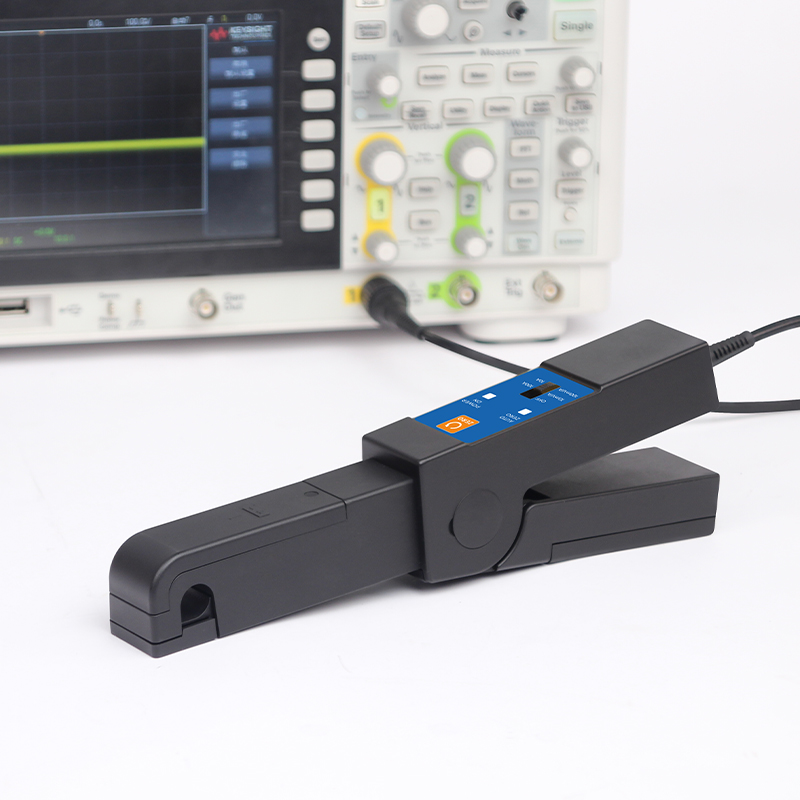

交直流两用无需额外转接器即可无缝兼容Keysight、泰克、罗德等主流示波器，5.5MHz超宽频响精准捕捉电机启停浪涌、电源纹波等瞬态信号细节，较传统AC探头实现数倍精度提升，完美解决工程师在电力电子测试中高频瞬态波形失真、示波器阻抗匹配繁琐等痛点，助力高效完成开关电源调试、电机控制优化及EMI故障诊断. 同时支持DC成分测量。 |
双档位宽幅自由切换高灵敏度档为 100mV/A，具备 7A RMS 的安全量程，能够精准地满足消费电子、BMS 芯片等小电流场景的使用需求，为这些精细化的电流应用提供可靠、灵敏的测量保障。高负载档则采用 10mV/A 的宽频霍尔元件，轻松征服工业级大电流，可承载 100A 的峰值电流，为工业领域的大电流监测和控制提供了有力的技术支持，广泛适用于各类对电流监测精度和负载能力有不同要求的复杂应用场景无需手动校准，档位切换响应＜0.5秒，自动消除零点偏移，避免传统探头换档需反复调零的耗时操作。 |
 |
 |

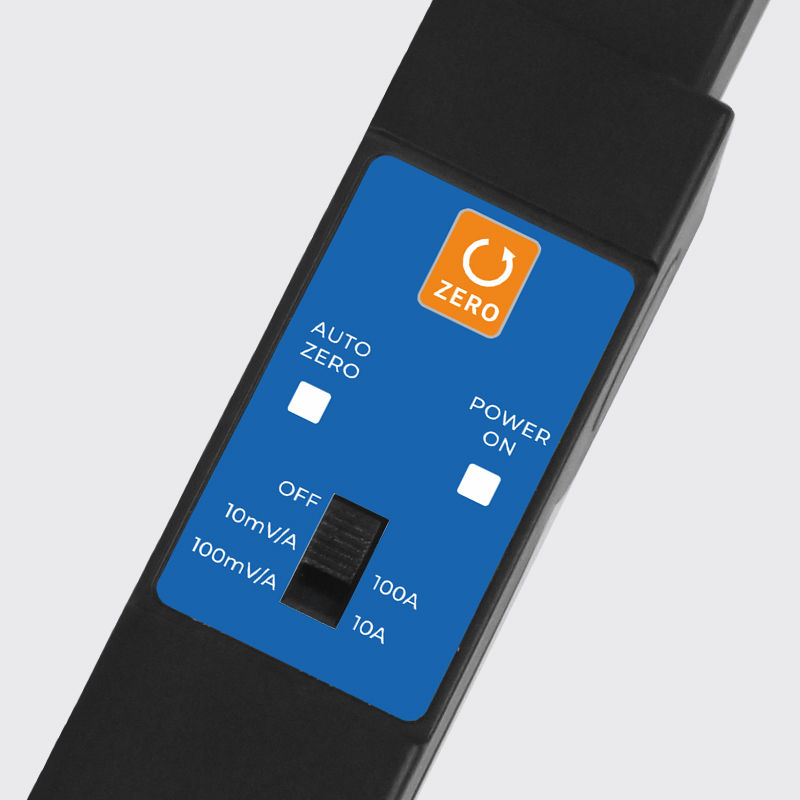

人性化操作设计一键自校零（AUTO ZERO）技术，3秒自动清除温漂与磁饱和，告别手动调零耗时；双指示灯+蜂鸣系统——提醒超限过载风险，11.8mm的工业级钳口设计，兼容电机电缆和电力母线，无需拆卸即可直夹粗导线。 |

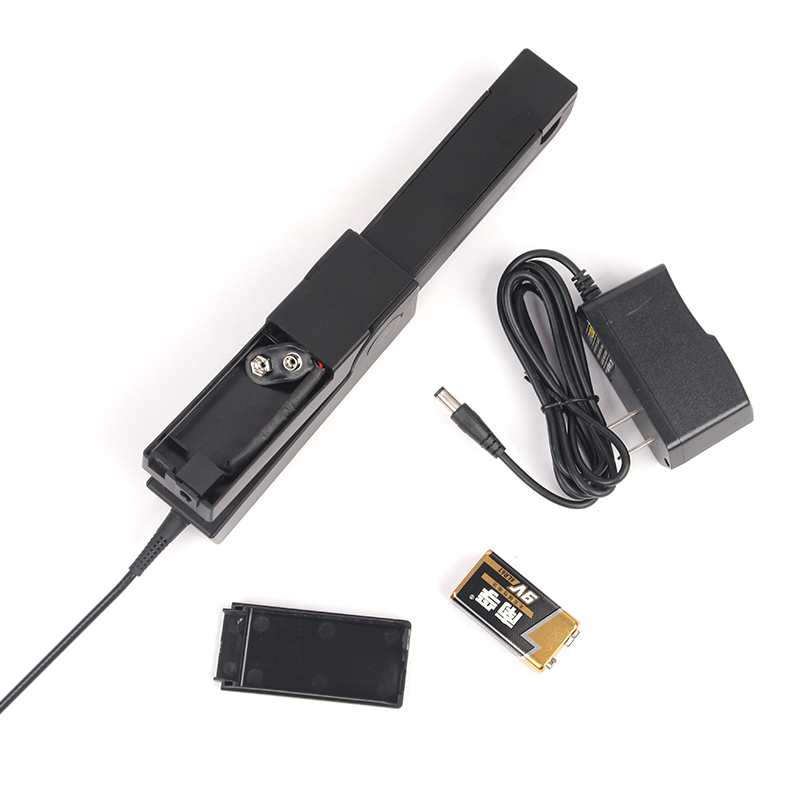

双模式供电用USB适配器（5V/2A）与9V干电池两种供电方式，彻底解决野外作业、高空作业等严苛环境下的断电难题。在干电池供电模式下，设备续航能力超480分钟（8小时），持久可靠；独特的双电路隔离设计确保安全与纯净供电——USB供电时强力抑制90%市电噪声干扰，干电池模式则完全消除共模干扰，为精密仪器或关键任务在野外/高空提供稳定、无噪的电力保障，杜绝断电困扰。 |
 |
 |

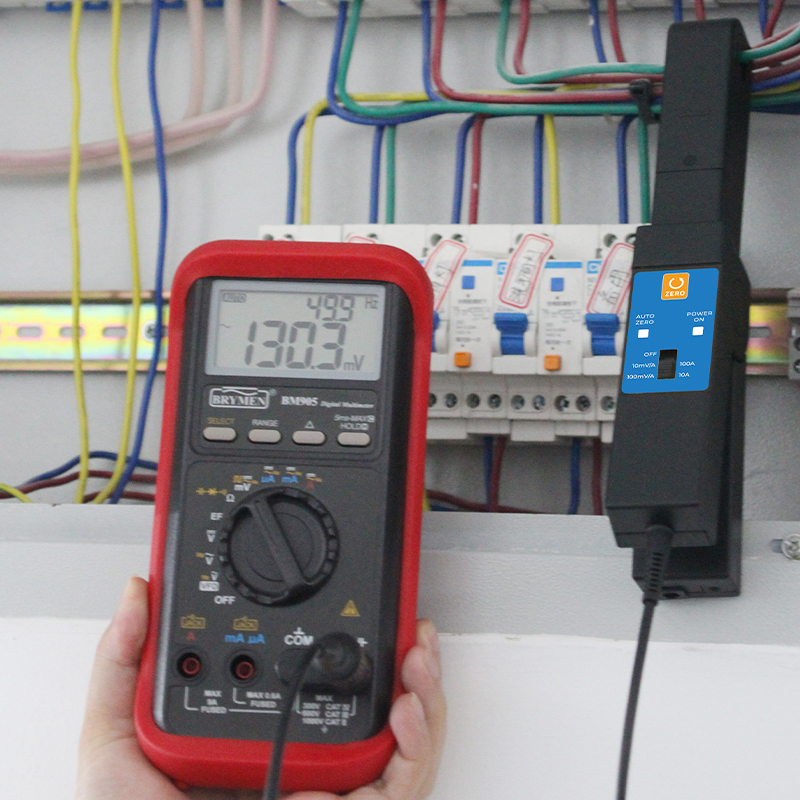

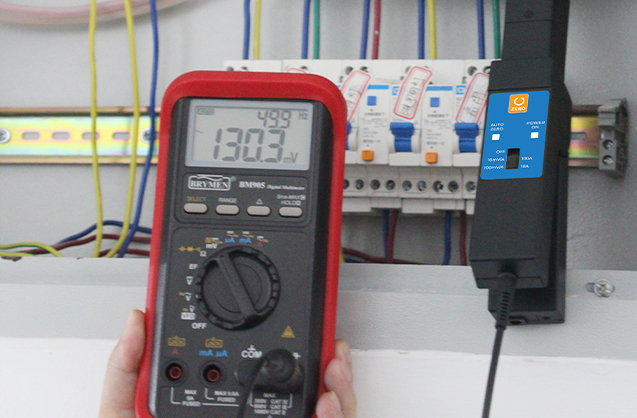

数值测量功能可以用多用表进行AC测量赠送的BNC转香蕉插头，可以使用多用表的mV功能档，可用来测量电流探头输出与被测电流成正比的电压信号mV。 |
| 型号 | TR3031G | ||
| 带宽（-3dB） | DC-5.5MHz | ||
| 上升时间 | ≤64ns | ||
| 频率设定 | 1至68 Hz | ||
| 量程灵敏度 | 100mV/A、10mV/A | ||
| 电流范围 | 100mV/A档位:3%±50mA(50mA to 10A Peak) 10mV/A档位:4%士50mA(500mA to 40A Peak) 10mV/A档位:±15%(40A to 100A Peak) | ||
| 相移 | DC～65Hz：＜1° | ||
| 最大工作电流 | 见电压及电流额定值表 | ||
| 最大工作电压 | CATI 600V、CATII 600V、CATⅢ 300V | ||
| 最大浮动电压 | CATI 600V、CATII 600V、CATⅢ 300V | ||
| 典型的电池 类型与寿命 | 9V NEDA 1604A, IEC 6LR61 13 hours minimum (l each) | ||
| 自动调零功能 | 开机或切档时探头自动执行清零动作 | ||
| 低电池指示功能 | 当电池电压＜6.5V时, 电池指示灯红色报警 | ||
| 过载指示功能 | 被测电流超过量程，蜂鸣器响 | ||
