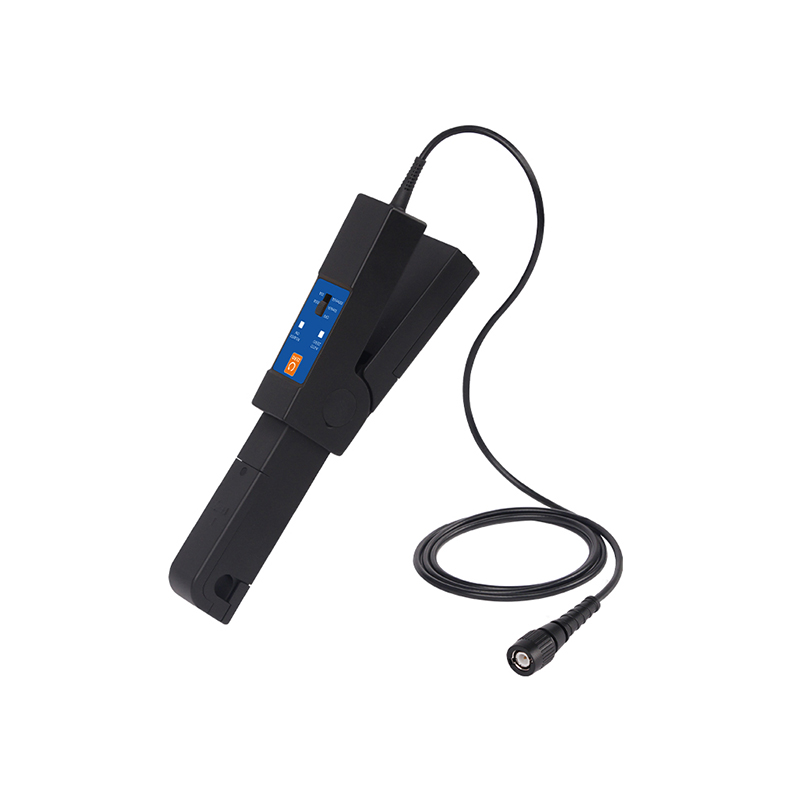

TR3031X系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达5MHZ的频率响应测量范围50mA到100A(峰值)，BNC输出端子。连接示波器可精准测量AC或 DC电流波形，手柄面板上可选择量程;电流探头可检测流经导体的电流，并将其转化成可以在示波器上看到和测量的电压。电流探头使用包括霍尔效应传感器（感应直流电流）和电流变压器（感应交流电流）的混合技术，开口式设计电流探头很容易与导体连接和断开，提供直流到 5.5MHz 的测量带宽。
产品特点
• 高频噪声解析：3.5MHz带宽/100ns响应，专业捕捉开关电源EMI噪声
• 智能自检系统：开机自动消磁（AUTO ZERO），消除剩磁导致的零点漂移
• 军工级精度：10mV/A档位±4%±50mA精度（500mA~40A），航天电源验证专用
• 抗干扰强化：通过EN61326-1 EMC认证，强电磁环境稳定工作
 |

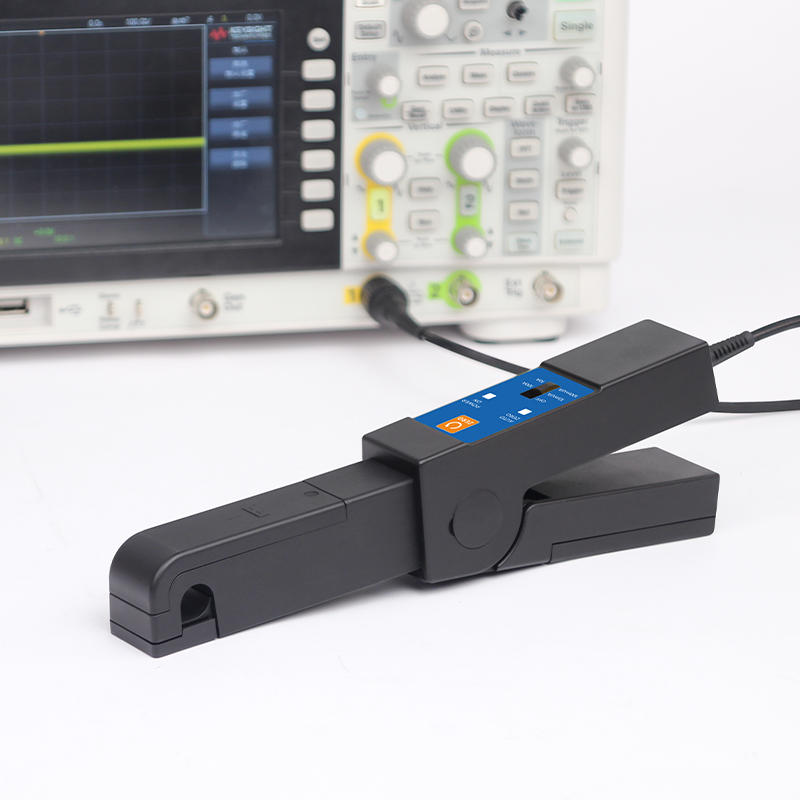

交直流两用标准BNC接口（50Ω/1MΩ阻抗自适应），无需转接器，完美适配Keysight 3000X系列、泰克MDO3000、罗德RTO2000等主流示波器，3.5MHz带宽捕捉电机启停浪涌、电源纹波等瞬态轨迹，比传统AC探头细节提升数倍。 |
双档位宽幅自由切换高灵敏度档（100mV/A）7A RMS安全量程：覆盖消费电子、BMS芯片等小电流场景，比单档探头精度提升90%，高负载档（10mV/A）使用宽频霍尔元件，征服工业级大电流100A峰值承载。 |
 |
 |

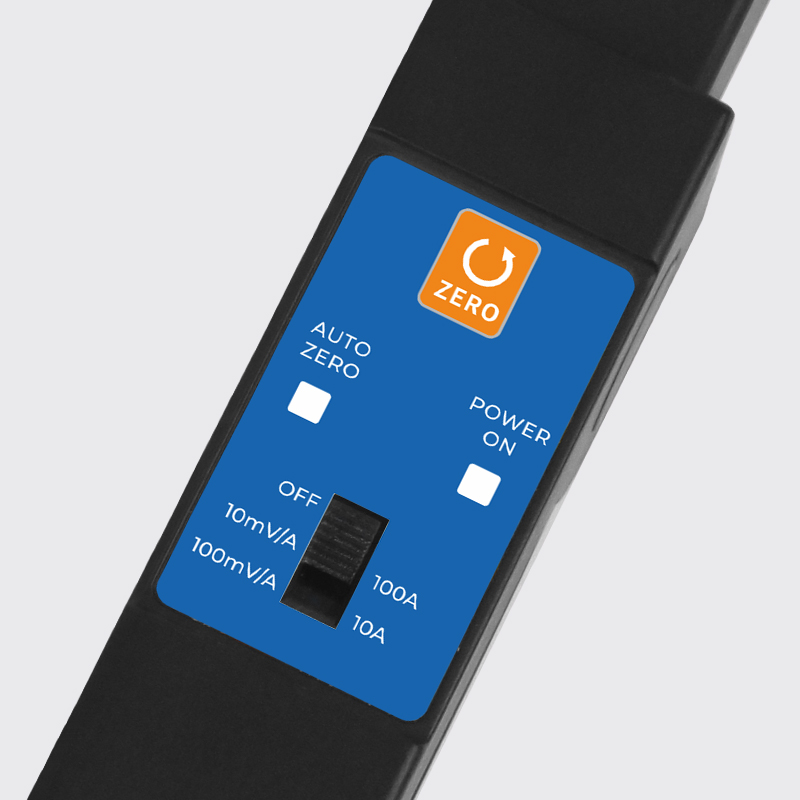

人性化操作设计一键自动调零（AUTO ZERO）技术，3秒内清除温漂与磁饱和，告别手动调零耗时，双指示灯系统实时监控状态——绿灯常亮供电正常，红灯闪烁+蜂鸣警示过载风险，11.8mm工业级钳口（兼容电机电缆/电力母线），免拆卸直夹粗导线，适配90%工业场景。 |

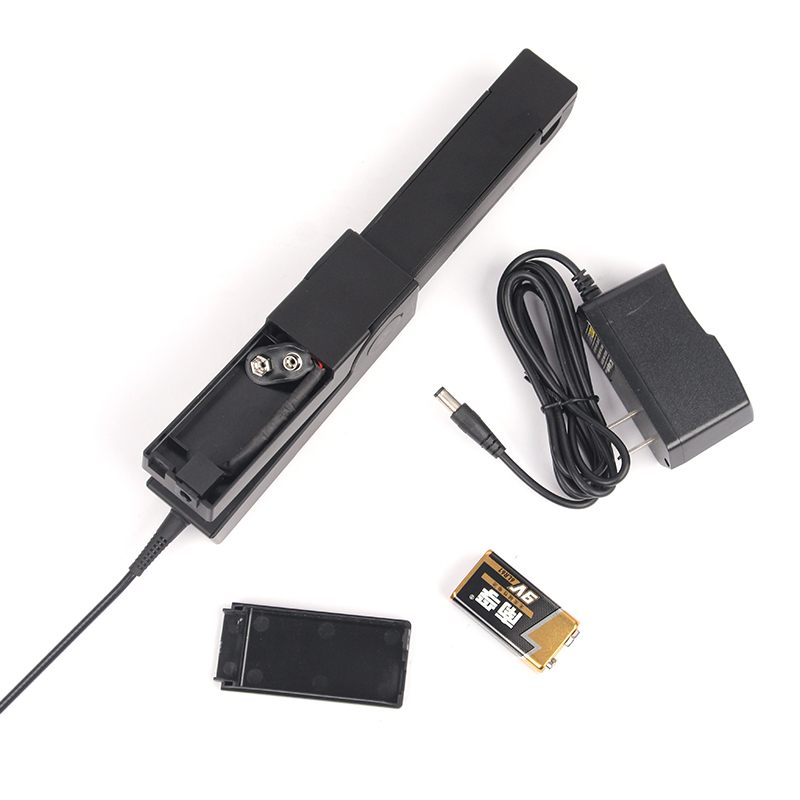

双模式供电USB适配器（5V/2A）与9V干电池双模式供电，彻底解决野外/高空作业断电难题，干电池模式下连续工作超480分钟，双电路隔离设计，USB供电时抑制90%市电噪声，干电池模式消除共模干扰。 |
 |
 |

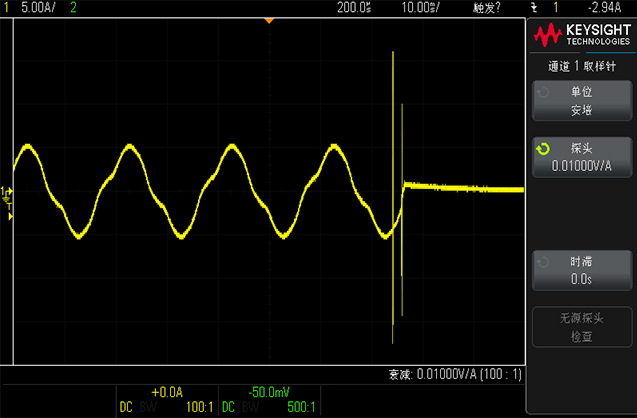

瞬态测试在电源老化测试、电池保护板验证等场景中，断电瞬间的浪涌电流与反向电动势极易引发器件击穿，TR3031D能够精准抓取关闸/模拟突断电时μs级电流瞬态波形。 |
| 型号 | TR3031D | ||
| 带宽（-3dB） | DC-3.5MHz | ||
| 上升时间 | ≤100ns | ||
| 频率设定 | 1至100Hz | ||
| 量程灵敏度 | 100mV/A、10mV/A | ||
| 电流范围 | 100mV/A档位:3%±50mA(50mA to 10A Peak) 10mV/A档位:4%士50mA(500mA to 40A Peak) 10mV/A档位:±15%(40A to 100A Peak) | ||
| 相移 | DC～65Hz：＜1° | ||
| 最大工作电流 | 见电压及电流额定值表 | ||
| 最大工作电压 | CATI 600V、CATII 600V、CATⅢ 300V | ||
| 最大浮动电压 | CATI 600V、CATII 600V、CATⅢ 300V | ||
| 典型的电池 类型与寿命 | 9V NEDA 1604A, IEC 6LR61 13 hours minimum (l each) | ||
| 自动调零功能 | 开机或切档时探头自动执行清零动作 | ||
| 低电池指示功能 | 当电池电压＜6.5V时, 电池指示灯红色报警 | ||
| 过载指示功能 | 被测电流超过量程，蜂鸣器响 | ||
