TR3031X系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达5MHZ的频率响应测量范围50mA到100A(峰值)，BNC输出端子。连接示波器可精准测量AC或 DC电流波形，手柄面板上可选择量程;电流探头可检测流经导体的电流，并将其转化成可以在示波器上看到和测量的电压。电流探头使用包括霍尔效应传感器（感应直流电流）和电流变压器（感应交流电流）的混合技术，开口式设计电流探头很容易与导体连接和断开，提供直流到 5.5MHz 的测量带宽。
产品特点
• 工业级基础测量：600kHz带宽精准捕获电机启动电流，580ns上升时间变频器低速波形分析
• 双重安全机制：过载蜂鸣报警+红灯指示双重防护，CAT III 300V绝缘保障高危场景
• 宽温域可靠性：-20℃~80℃存储温度，严寒车间环境稳定运行
• 经济型解决方案：基础款满足常规电源测试，性价比首选
 |

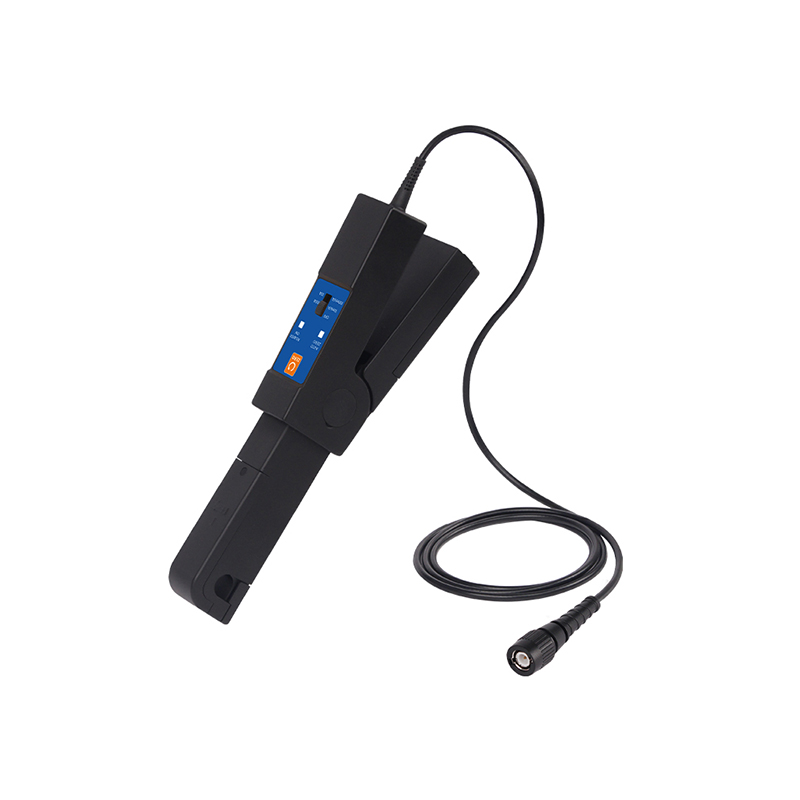

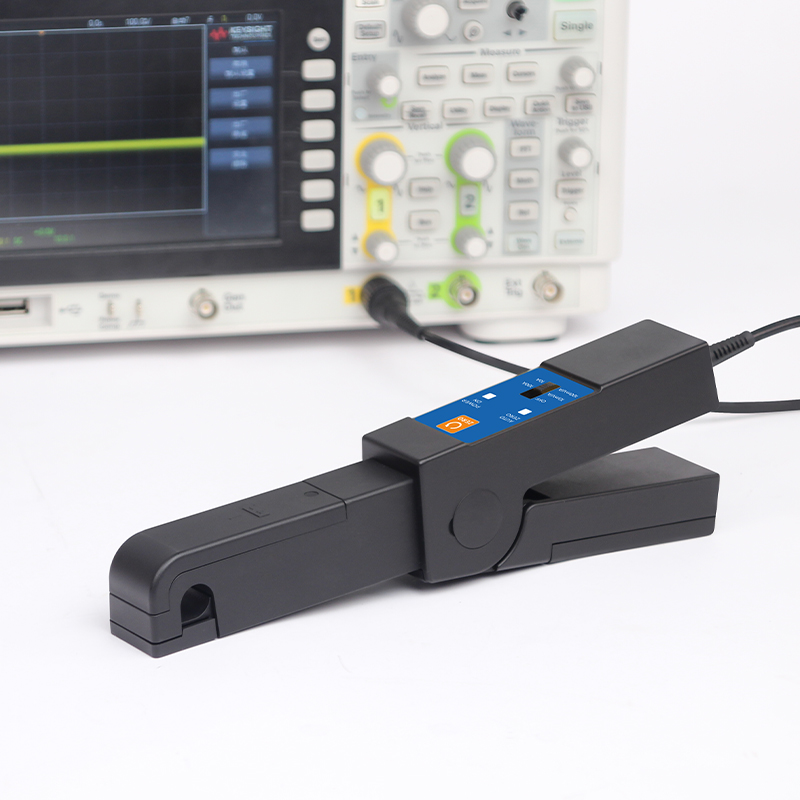

低频交直流电流探头采用标准BNC接口设计，适配Keysight、泰克、罗德与施瓦茨等主流示波器，无需转接器，即插即用。 |
双量程大电流探头支持100mV/A（70A RMS/100A峰值）与10mV/A（7A RMS/10A峰值）双档位，覆盖50mA~100A宽幅电流，满足工业级测试需求。 |
 |
 |

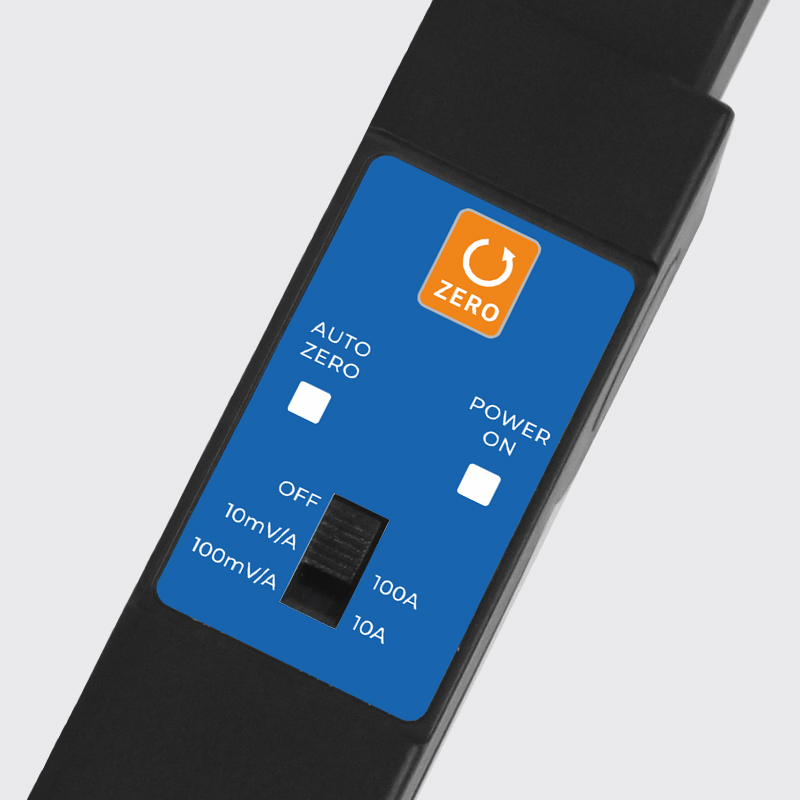

人性化操作设计一键自动调零（AUTO ZERO），消除DC漂移，双指示灯实时监控电源/过载状态，开合式钳口设计，直径11.8mm导线轻松卡入。 |

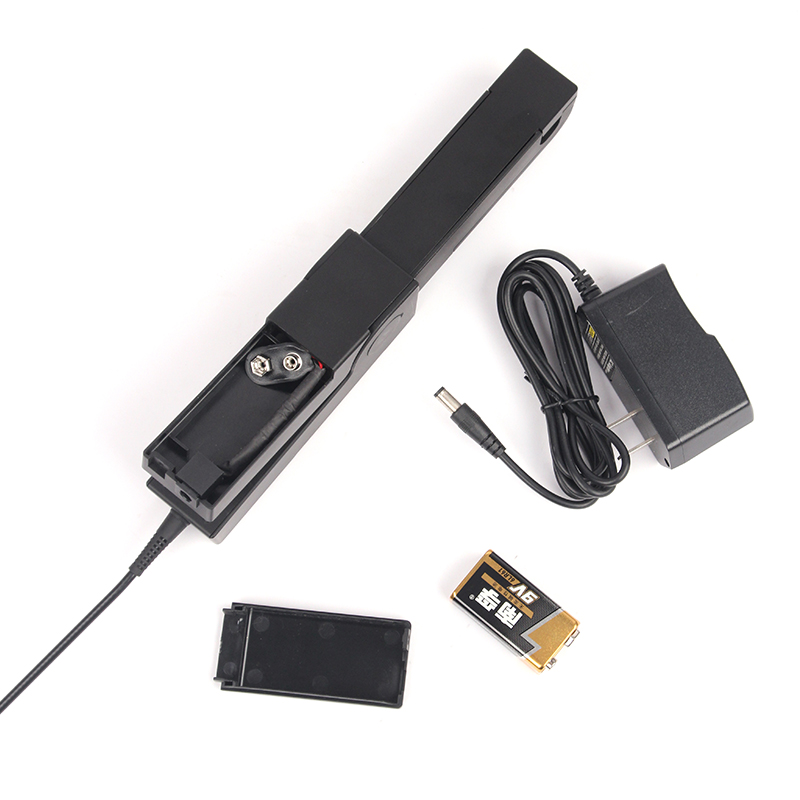

双供电现场测量灵活方便，为避免电池耐久性不良而发生重大测量误差，需使用碱性电池，探头设计有待机功能，如需长期监测可手动关毕。 |
 |
 |

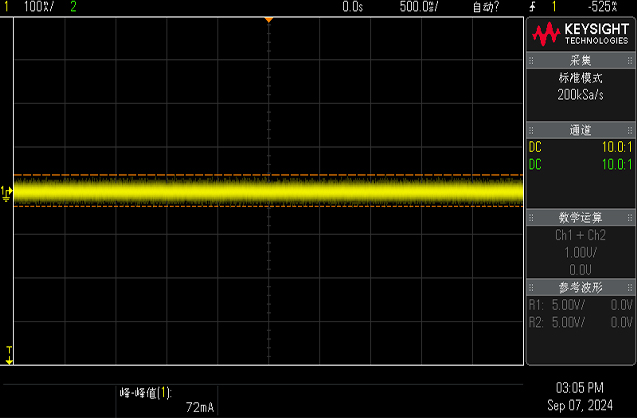

噪声测试实测100mV/A档，探头底噪很低约100mA。 |
| 型号 | TR3031A |
| 带宽（-3dB） | DC-600KHz |
| 上升时间 | ≤580ns |
| 频率设定 | 1至68 Hz |
| 量程灵敏度 | 100mV/A、10mV/A |
| 电流范围 | 100mV/A档位:3%±50mA(50mA to 10A Peak) 10mV/A档位:4%士50mA(500mA to 40A Peak) 10mV/A档位:±15%(40A to 100A Peak) |
| 相移 | DC～65Hz：＜1.5° |
| 最大工作电流 | 见电压及电流额定值表 |
| 最大工作电压 | CATI 600V、CATII 600V、CATⅢ 300V |
| 最大浮动电压 | CATI 600V、CATII 600V、CATⅢ 300V |
| 典型的电池 类型与寿命 | 9V NEDA 1604A, IEC 6LR61 13 hours minimum (l each) |
| 自动调零功能 | 开机或切档时探头自动执行清零动作 |
| 低电池指示功能 | 当电池电压＜6.5V时, 电池指示灯红色报警 |
| 过载指示功能 | 被测电流超过量程，蜂鸣器响 |
