TR3011

100A / 5MHz示波器宽频电流环

TR3000系列电流传感器用于交流电流测量,被测电流高达400A有效值,最大脉冲电流100KA,带宽50MHZ,上升时间200ns,铂口直径约50mm;标准的BNC输出接口,可接任何厂家示波器:增加标准配件BNC转香蕉插座,可实现和数字万用表的连接。广泛应用于高端医疗多频段电流感应;方波、三角波无源互感、实验室宽频电流研究、雷击浪涌波形观察、开关短路电流检测。

产品特点
• 频宽:10Hz~50MHz
• 电流测量范围:10mA到400ARms
• 最大脉冲峰值电流200KA
• 电流转换比1V/1A
• 精度等级士1%
• 最大直径∅50mm
• 兼容BNC接口示波器

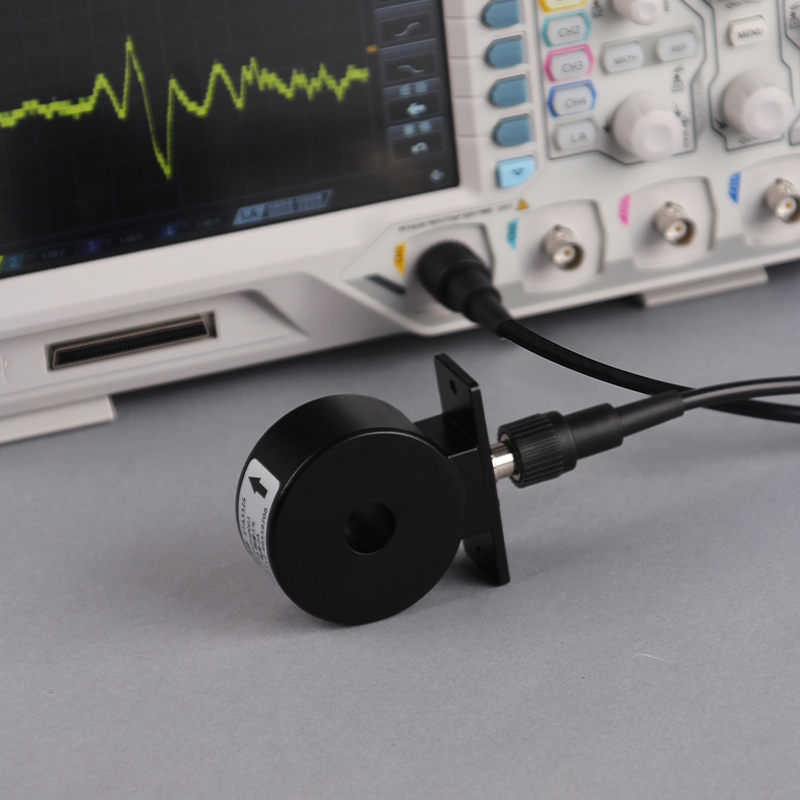

大脉冲电流环

标准BNC接口连接任意示波器构建产线质检网络。电流环专注交流电流诊断。5MHz带宽实现纳秒级响应。

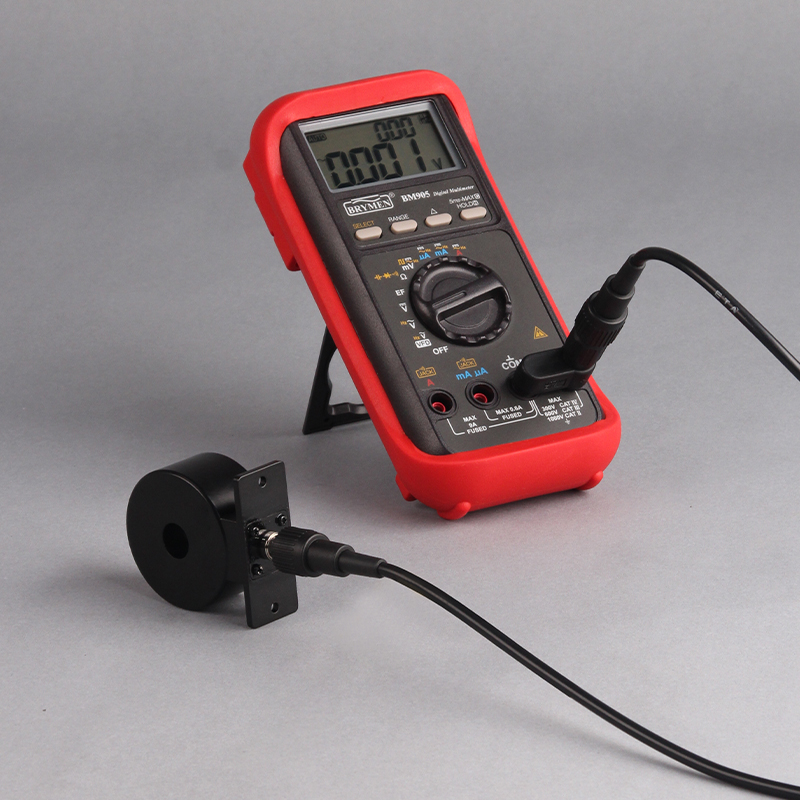

数值测量功能

将多用表变为无线传输节点：BNC转香蕉头接入电流探头mV信号后，通过万用表蓝牙功能（如优利德UT181A）实时上传电流数据至手机APP。AC测量设置要点：启用FFT模式分析谐波占比，叠加直流偏置功能捕获脉冲电流（如电池充放电）。适用于新能源车OBC动态测试，数据同步延迟＜10ms.

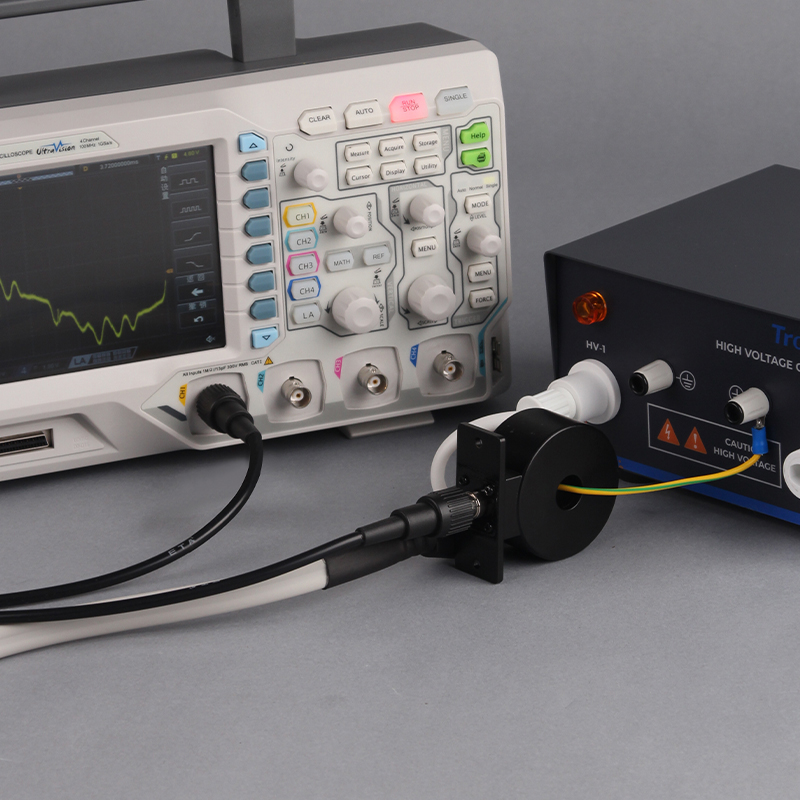

开关短路瞬态监测

电流环50ms快速响应能力锁定电机驱动IGBT过流故障，10kA峰值承载应对产线短路冲击。AC测量下精度达±1%。

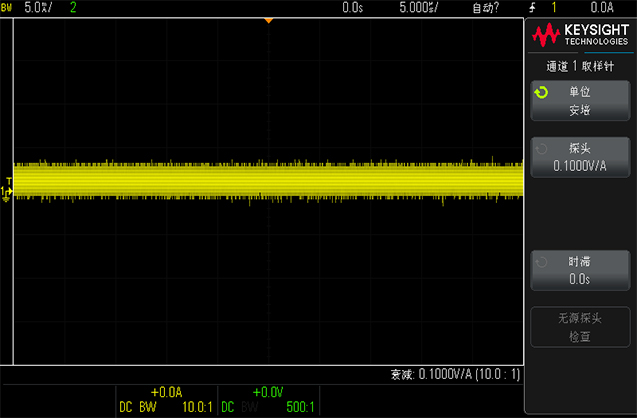

噪声测试

实测探头底噪占据示波器屏幕一格约5mA左右，极低的探头底噪也适合测量小电流，也可测量10KA的脉冲峰值大电流

型号	TR3011
带宽	10Hz~5MHz
上升时间	≤200ns
输入类型	AC
精度	±1%
电流转换比	10mV/A
最小有效值	50mA
最大有效值	100A
最大脉冲峰值电流	10000A
钳口直径	∅14mm
示波器输入阻抗	1MΩ
接口类型	BNC
线缆长度	100cm
工作环境	0~40°C,80%orless
储藏要求	-10~45°C°C,80%orless
重量	380g
