TR3015

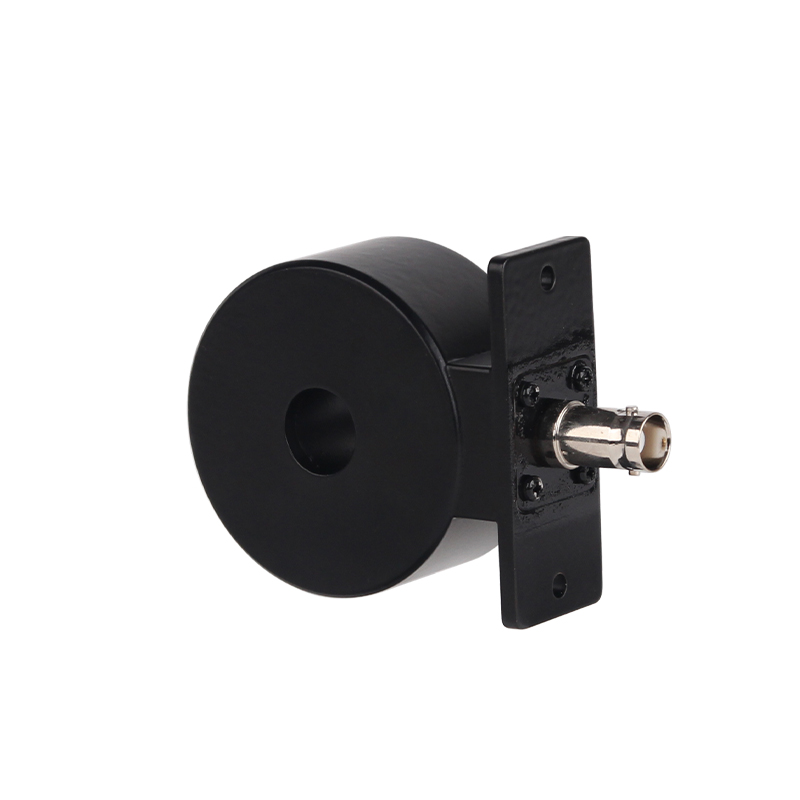

50A / 10MHz示波器宽频电流环

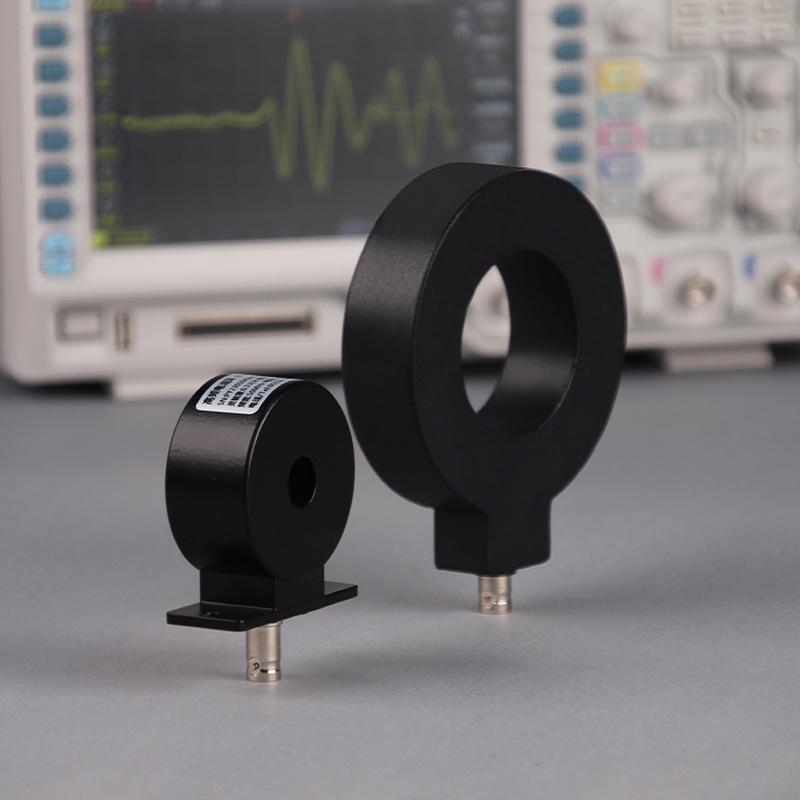

TR3000系列电流传感器用于交流电流测量,被测电流高达400A有效值,最大脉冲电流100KA,带宽50MHZ,上升时间200ns,铂口直径约50mm;标准的BNC输出接口,可接任何厂家示波器:增加标准配件BNC转香蕉插座,可实现和数字万用表的连接。广泛应用于高端医疗多频段电流感应;方波、三角波无源互感、实验室宽频电流研究、雷击浪涌波形观察、开关短路电流检测。

产品特点
• 频宽:10Hz~50MHz
• 电流测量范围:10mA到400ARms
• 最大脉冲峰值电流200KA
• 电流转换比1V/1A
• 精度等级士1%
• 最大直径∅50mm
• 兼容BNC接口示波器

中频电流环

电流环以通用接口实现万用表级操作效率。纯交流测量能力覆盖10mA-50A范围，适用于逆变器谐波分析、电机启动电流检测等场景。

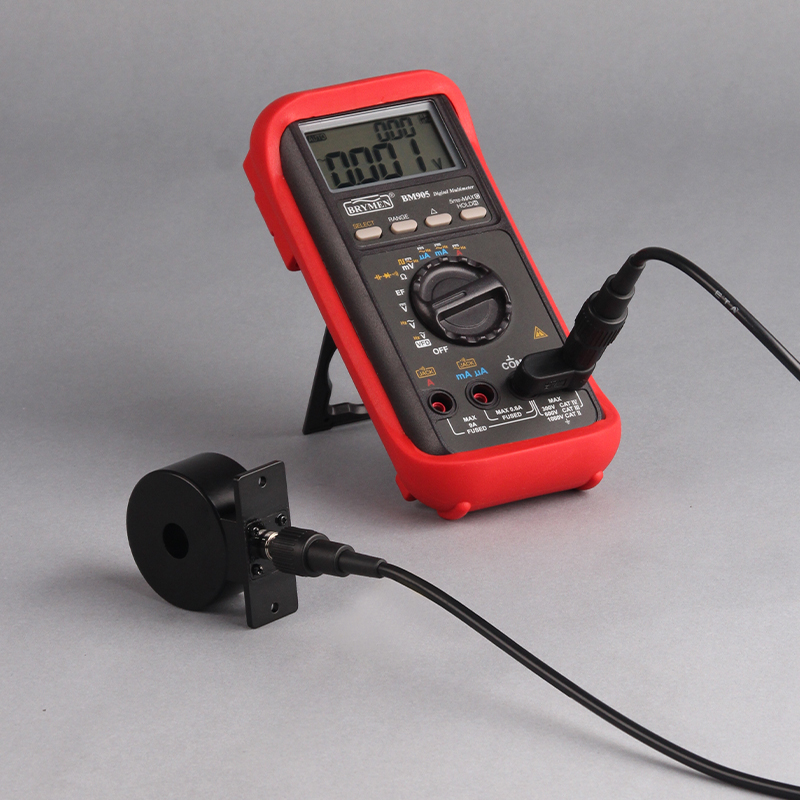

数值测量功能

BNC转香蕉头内置隔离层，阻断地环路高压风险，保障多用表mV档测量安全。电流探头输出信号经电气隔离后接入万用表。操作规范：先接转换头再通电。适配福禄克87V等高防护万用表，高压电机控制柜现场测量零事故。

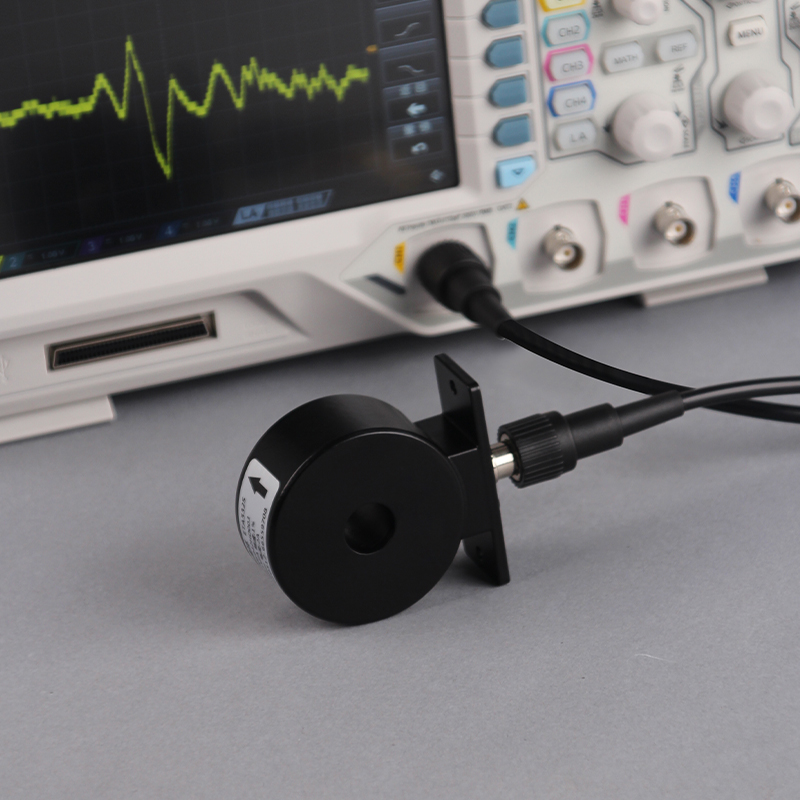

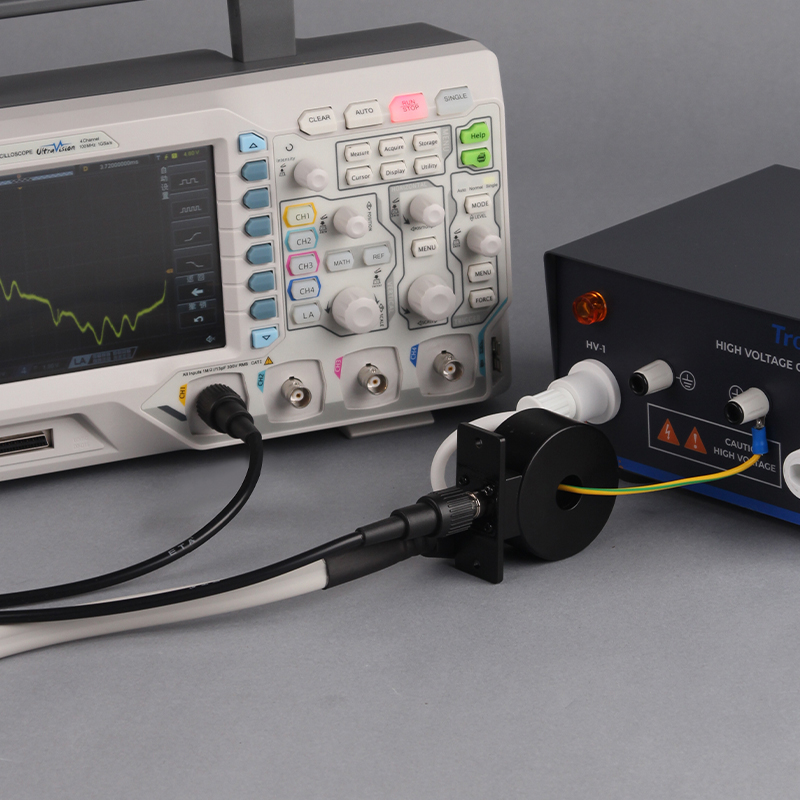

精密电子研发应用

10mA~4000A脉冲电流覆盖，绕线模式提升小电流灵敏度。适用于实验室宽频电流研究、雷击浪涌波形观察、开关短路电流监测、高端医疗多频段电流感应测量。

启动电流测试

电机开机时的瞬间电流（又称启动电流或堵转电流）是电机启动过程中的关键物理现象，其数值通常可达额定电流的4～7倍，通过选择合适的电流探头才能测出其波形图。

型号	TR3015
带宽	10Hz~10MHz
上升时间	≤50ns
输入类型	AC
精度	±1%
电流转换比	50mV/A
最小有效值	20mA
最大有效值	50A
最大脉冲峰值电流	4000A
钳口直径	∅14mm
示波器输入阻抗	1MΩ
接口类型	BNC
线缆长度	100cm
工作环境	0~40°C,80%orless
储藏要求	-10~45°C°C,80%orless
重量	380g
