电流探头TR3031X系列与TR31XXXAU系列底噪与高频信号对比

随着碳化硅(SiC)与氮化镓(GaN)功率器件的快速普及,电力电子系统的开关频率已突破10MHz(部分车载OBC模块达20MHz以上),这对电流探头的动态范围与噪声抑制能力提出了近乎严苛的要求——传统磁环探头的带宽限制(普遍≤50MHz)和共模噪声干扰(典型值>80dBμV)已无法满足高频工况下的精确测量需求。

埃塔解决方案

为应对上述挑战,埃塔科技推出两款新产品:

1.TR3031XX分体式电流探头:支持100A峰值电流与5MHz带宽,满足大功率电机控制器的瞬态电流捕捉

2. TR31XXXAU高频电流探头系列:带宽扩展至20MHz,最大电流可到500A有效值电流。

探头底噪是衡量测量小电流的能力,让我们来看一下二者的对比:


通过对比可以发现,TR31XXXAU系列不仅测量电流更大,底噪也更小,测量小电流也不在话下

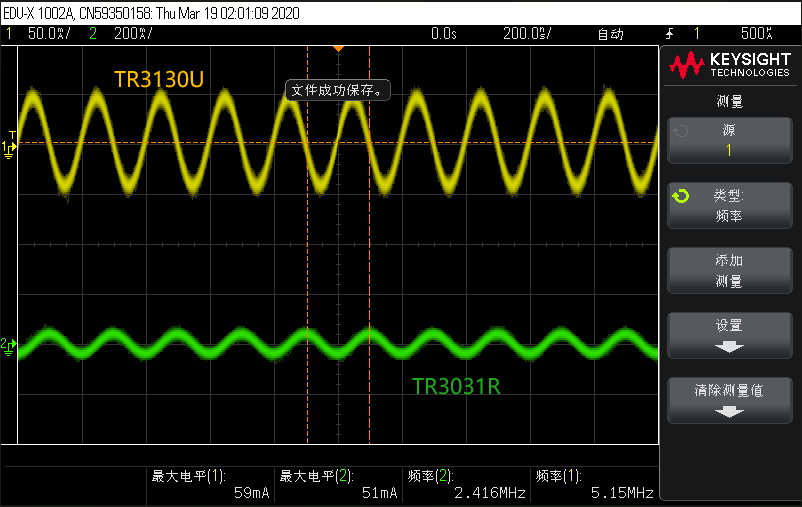

高频信号的测量能力直接决定对快速瞬变信号的捕获精度:


TR31XXXAU系列在测量5M高频信号还原度更好,高频响应带宽与噪声抑制能力更强。
