TR3032

200A / 300KHz电流探头

TR3032是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达300KHz的频率响应测量范围50mA到200A（峰值），BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上的三位置滑动开关可选择量程和ON/OFF。

产品特点
• 工业通用测量：300kHz带宽覆盖电机控制/电源测试
• 双供电模式：9V电池13小时续航+外接适配器
• 精度保障：±3%±50mA基础精度（100mV/A档）
• 重型电流承载：400A峰峰值工业级测量
• 相位稳定性：DC~65Hz相移<1.5°
• 宽量程覆盖：±4%±50mA精度
• 抗震动设计：260g机身通过1.5m跌落测试

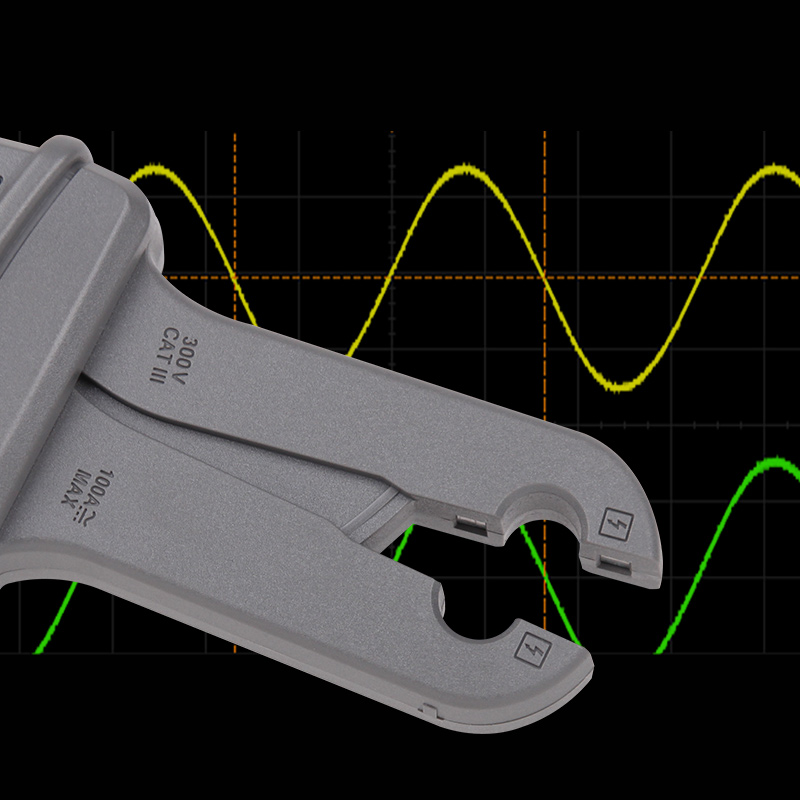

通用型测量范围宽

适用于任何品牌的示波器，流探头可测量交流和直流，广泛应用于电机驱动，逆变器，开关电源等测量；70A/140A上限交流；100A/200A上限直流。

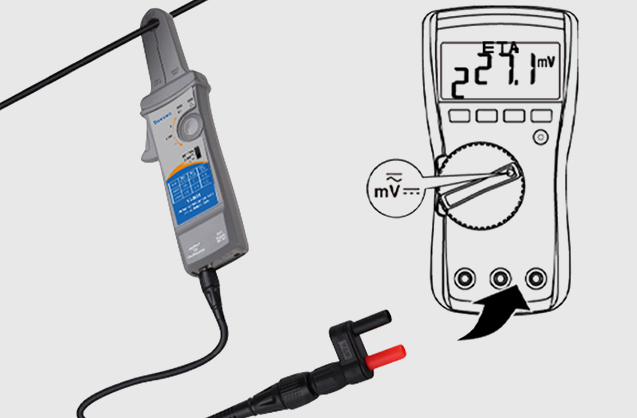

数值测量功能

可以用多用表进行AC/DC测量,赠送的BNC转香蕉插头，可以使用多用表的mV功能档，可用来测量电流探头输出与被测电流成正比的，电压信号mV。确保给电流探头在仪表上选中了正确的功能档，直流或交流。

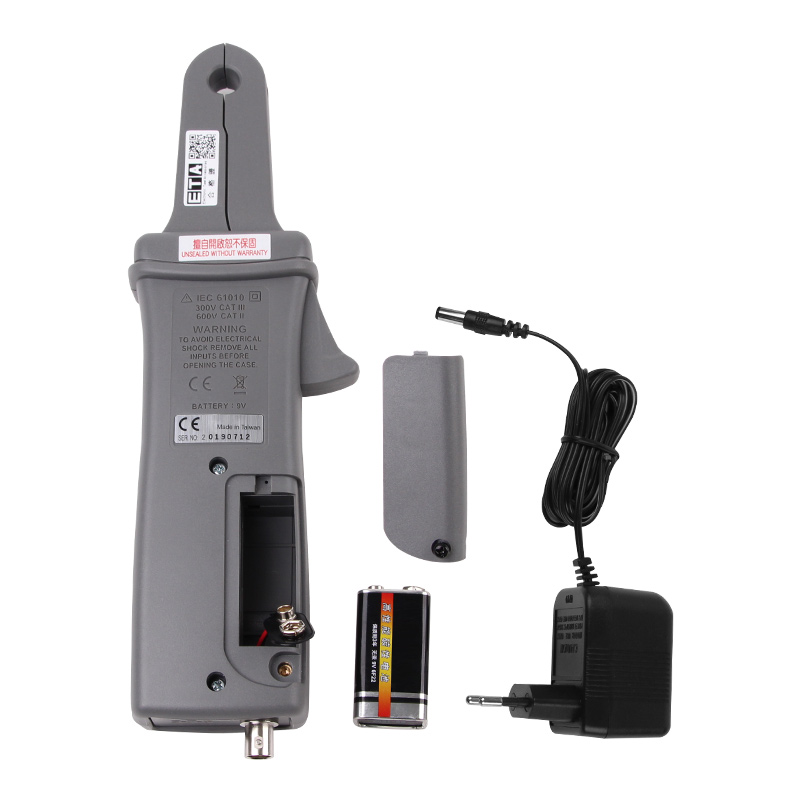

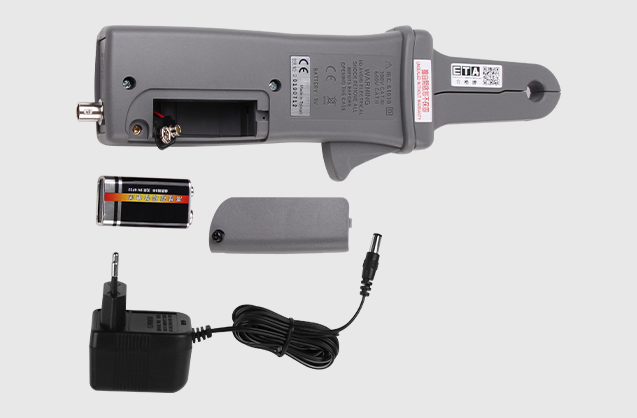

支持双供电

可使用碱性电池供电（9V Neda 1604）或者外部电源供电，使用外部电源可以避免电池耐久性不良而发生重大的测量误差。使用碱性电池，以提供更低的底噪。

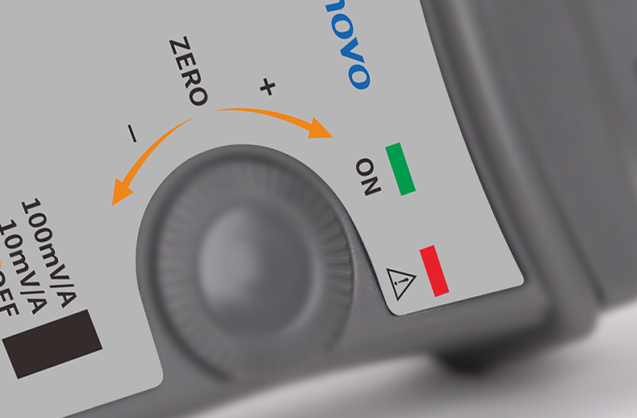

开机显示和过载指示灯

当探头打开后，绿色的指示灯亮起;当测量的数值超出量程的范围，红色的过载指示灯将亮起并连续闪烁此时可以调回到10mV/A档或把探头移开电路。

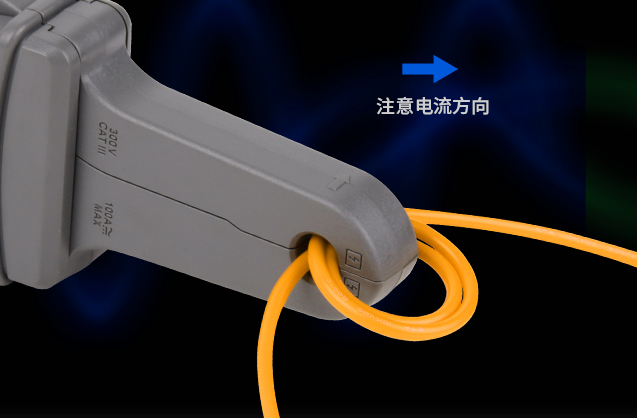

提高电流灵敏度的方式-增加小电流的测量精度

把测量的电线从钳口中多穿过绕几圈，电流探头的敏感度增加几倍，例如:10mV/A*4圈=40mV/A。

型号	TR3032
带宽	300KHz
上升时间	≤1.2μs
输入类型	AC/DC
精度	±3% ±4%
电流转换比	10mV/A 100mV/A
直流最大值	200A
交流峰峰值	400A
交流有效值	140A
最大工作电压	300V CATⅢ 600V CATⅡ
钳口直径	Ø11mm
线缆长度	100cm
接口类型	BNC
电源	9V/1A适配器
尺寸	280mm×70mm×32 mm
重量	260g(不含电池重量)
工作环境	0℃到+50℃
储藏要求	0℃到+40℃
