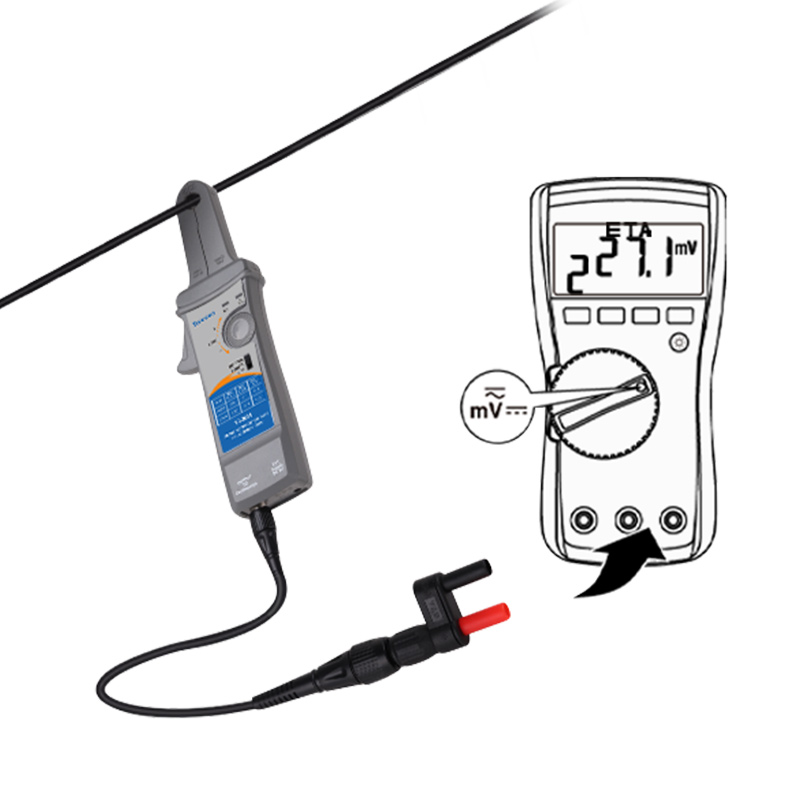

TR3031是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达300KHz的频率响应测量范围50mA到100A(峰值)，BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上的三位置滑动开关可选择量程和ON/OFF。
产品特点：
• 交直流两用
• 电流测量范围：50mA 到100A
• 可测量细的线缆 (Ø11mm)
• 狭长钳口设计,方便使用于布线密集的窄小空间

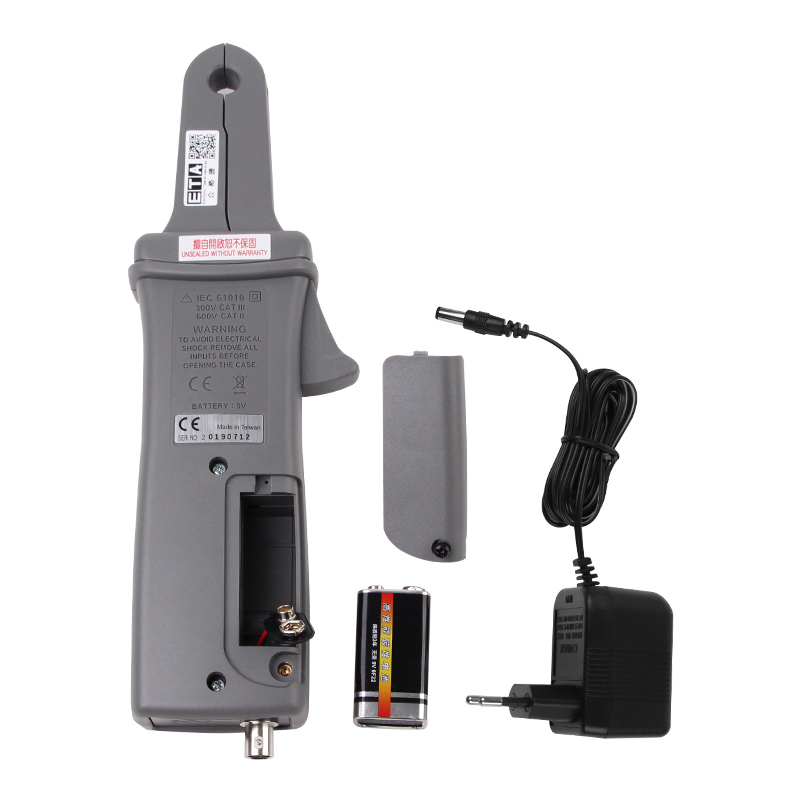

• 9V 碱性电池，13小时连续工作
• 精准测量、分析并显示失真电流波形和谐波
 |
适用于所有示波器这款电流探头适用于任何的示波器，可直接测量，电流探头采用开口结构设计，电流探头很容易与导体连接和断开，使用时只需钳住导线便可准确地测量直流和交流电信号。我们提供多种型号可选择，最大带宽为100MHz，可测量10mA至2000A电流。 |
频宽和上升时间频率和上升时间两个因素是评估电流探头的重要指标之一，选择时探头频宽至少是被测信号的3到5倍。 |
 |
 |
双档量程精度我们需要按被测电流大小选择合适的测量档位，在手柄面板上的三位置滑动开关可选择量程和电源开关。 |

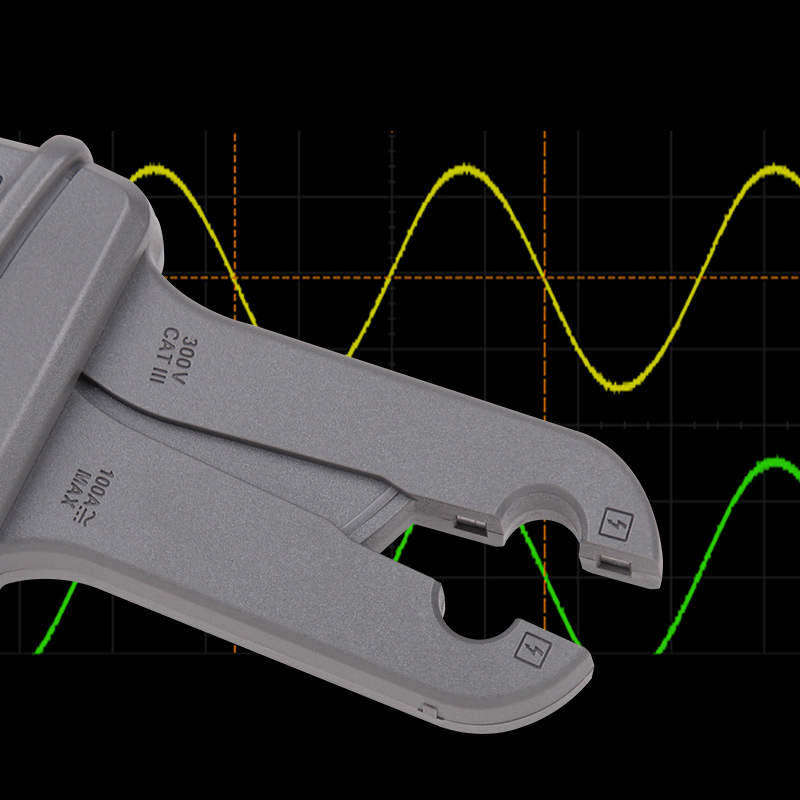

钳形开口, 狭长设计按动手柄使钳口张开，将被测电流的导线放入钳口中松开手柄后使钳口闭合。 |
 |
 |
零位调整和消磁连接电源后，将电流探头的位置固定，旋转zero旋钮可调整电流探头输出的直流偏移，直到波形轨迹线与零点重合，抵消残留电荷带来的影响。 |
| 型号 | TR3031 |
| 带宽 | 300KHz |
| 上升时间 | ≤1.2μs |
| 输入类型 | AC/DC |
| 精度 | ±3% ±4% |
| 电流转换比 | 10mV/A 100mV/A |
| 直流最大值 | 100A |
| 交流峰峰值 | 200A |
| 交流有效值 | 70A |
| 最大工作电压 | 300V CATⅢ 600V CATⅡ |
| 钳口直径 | Ø11mm |
| 线缆长度 | 100cm |
| 接口类型 | BNC |
| 电源 | 9V/1A适配器 |
| 尺寸 | 280mm×70mm×32 mm |
| 重量 | 260g(不含电池重量) |
| 工作环境 | 0℃到+50℃ |
| 储藏要求 | 0℃到+40℃ |
