Tronovo埃用电流探头采用开口结构设计，电流探头很容易与导体连接和断开，使用时只需钳住导线便可准确地测量直流和交流电信号。我们提供多种型号可选择，最大带宽为100MHz，可测量10mA至2000A电流。
产品特点
• 频宽：DC~100MHz
• 可测量电流范围：50mA到40A
• AC/DC测量交流或直流波形
• 钳形开口无需断开被测电路
• 电流转换比50mV/A
• 狭长钳口设计，方便使用于密集的窄小空间
• 零位调整：较正探头的基线位置
• 消磁功能：消除直流测量干扰
• 外部供电，5V电源适配器
• 通用接口，兼容BNC接口示波器
 |

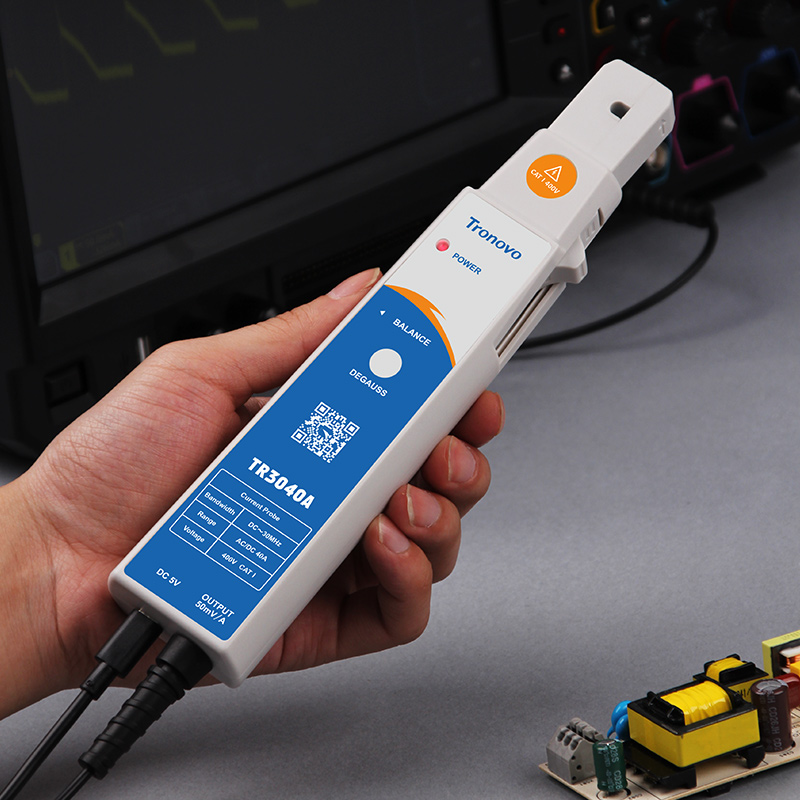

旗舰款高频大电流探头TR3040C以100MHz带宽(上升时间≤3.5ns)与40A DC/28A AC有效值树立行业旗舰标准，专攻服务器电源与5G基站的超高瞬态电流分析。50mV/A转换比及±2%精度确保纳秒级脉冲的准确捕获。通用BNC接口兼容所有主流示波器，即插即用简化系统集成，示波器端设置单位"A-安培"后即可同步校准。 |

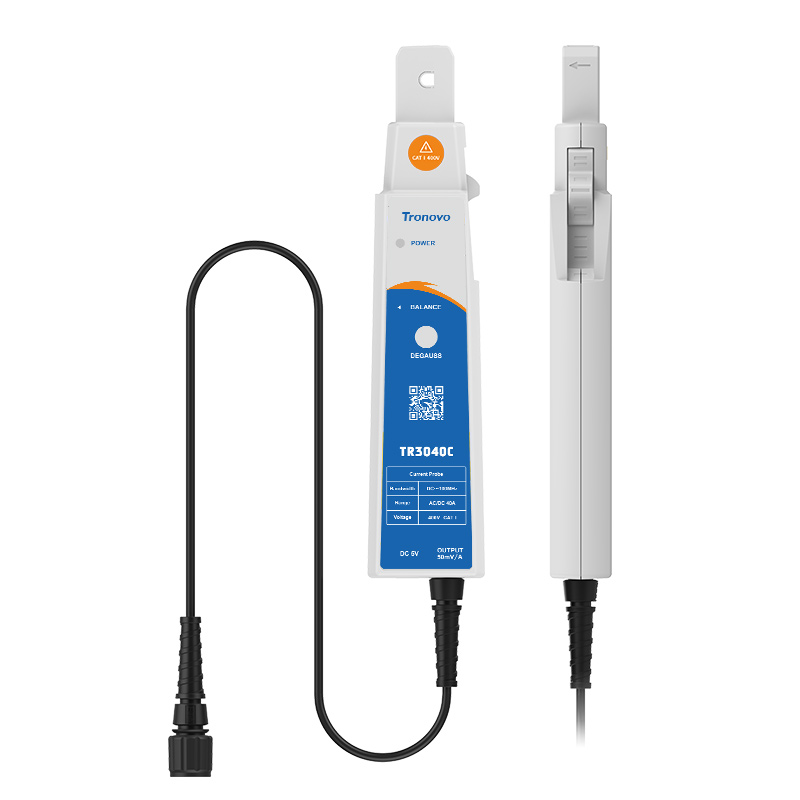

钳形开口TR3040C的钳形开口专攻复杂场景：狭长探头集成滑动开关，按压张开4.5mm钳口，快速夹入导线后闭合，规避5G基站或服务器电源的停机损失。100MHz带宽与±2%精度保障纳秒级瞬变捕捉，4.5mm尺寸兼容细导线，为高频大电流环境提供实验室级无损诊断体验。 |
 |
 |
调零与消磁百兆级消磁调零功能：固定探头后，ZERO旋钮修正100MHz带宽下的毫安级漂移；DEGAUSS功能清除纳秒瞬态磁残留。这对5G基站脉冲电流测量至关重要——通过 "预热-消磁-调零"三阶校准（需30分钟预热），解决共模噪声引起的基线浮动，输出实验室级纯净波形。 |
频响曲线DC~100MHz超宽频响，其频响曲线在0Hz~100MHz范围内呈现近乎完美的平坦特性(线性度±1%)。通过混合霍尔传感与电流变压器技术，曲线在低频段(＜1kHz)维持50mV/A恒定转换比，高频段(>50MHz)衰减斜率≤0.1dB/Oct，实测100MHz点衰减仅-2.8dB。 |
 |
| 型号 | TR3040C |
| 带宽 | 100MHz |
| 上升时间 | ≤3.5ns |
| 输入类型 | AC/DC |
| 精度 | 士2%rdg. |
| 电流转换比 | 50mV/A |
| 分辨率 | 15mA |
| 直流最大值 | 40A |
| 交流有效值 | 28A |
| 最大脉冲电流 | 50A(TP≤10uS) |
| 最大工作电压 | 400V CATⅠ |
| 噪声 | ≤1mVrms |
| 线性度 | ±1% |
| 延迟时间 | 20nS |
| 钳口直径 | Ø4.5mm |
| 线缆长度 | 130cm |
| 接口类型 | BNC |
| 电源 | DC 5V/2A 适配器 |
| 工作温度 | 0°C~+40°C |
| 工作湿度 | 85%RH |
| 存储温度 | -10~+45°C |
| 存储湿度 | 90%RH |
| 重量 | 0.2kg |
| 外形尺寸 | 230X45.5X24.5mm |
