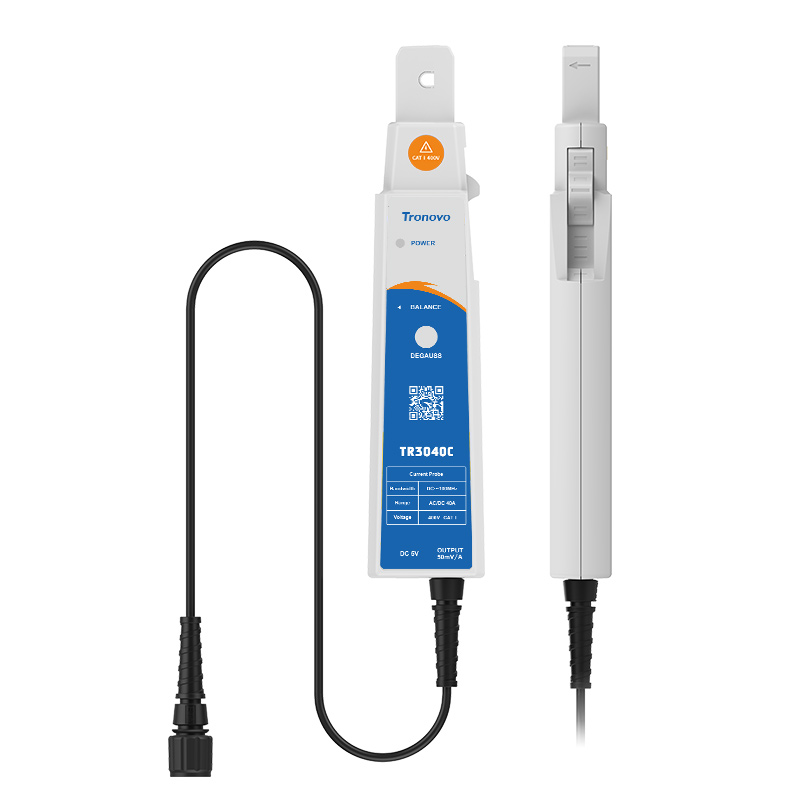

Tronovo埃用电流探头采用开口结构设计，电流探头很容易与导体连接和断开，使用时只需钳住导线便可准确地测量直流和交流电信号。我们提供多种型号可选择，最大带宽为100MHz，可测量50mA至40A电流。
产品特点
• 频宽：DC~30MHz
• 可测量电流范围：50mA到40A
• AC/DC测量交流或直流波形
• 钳形开口无需断开被测电路
• 电流转换比50mV/A
• 狭长钳口设计，方便使用于密集的窄小空间
• 零位调整：较正探头的基线位置
• 消磁功能：消除直流测量干扰
• 外部供电，5V电源适配器
• 通用接口，兼容BNC接口示波器
 |

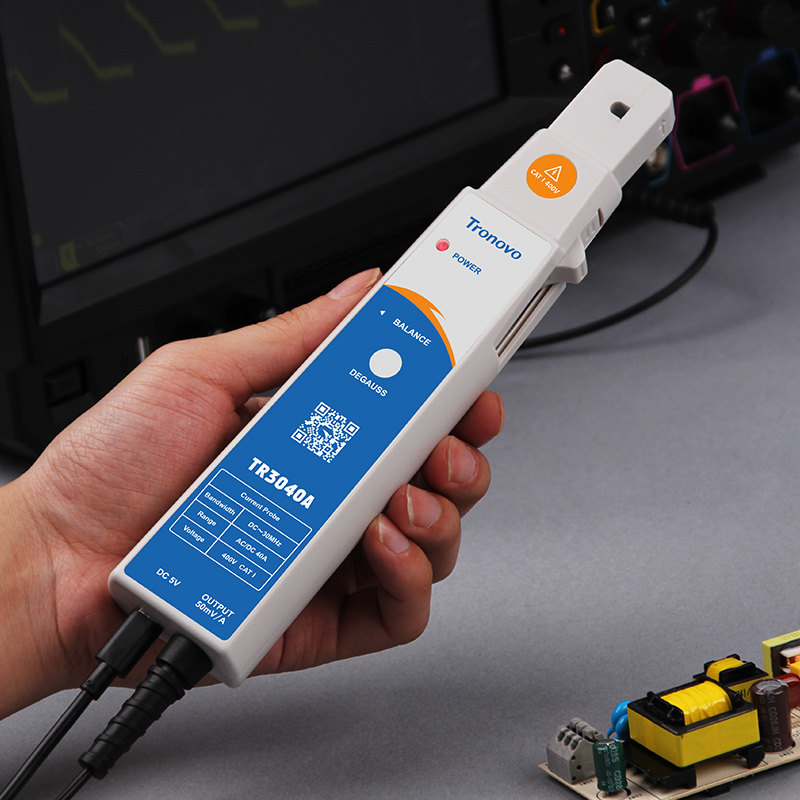

基础款交直流探头TR3040A以30MHz带宽及40A DC/28A AC有效值（图12）成为大电流应用的标杆，转换比50mV/A支持电力电子与新能源系统的峰值电流分析。通过标准BNC接口兼容各品牌示波器，设置DC耦合与1MΩ阻抗，拉伸开口设计简化导体安装流程。 |
钳形开口钳形开口设计简化大电流测试：轻按手柄张开4.5mm卡槽，放入导线后锁紧，不断电操作降低新能源逆变器或充电桩的高压风险。狭长机身减少安装空间占用，4.5mm导体兼容性优化夹持精度，配合±2%精度，在40A DC场景下仍可精准捕捉电流瞬变，提升车载设备与电力电子的故障排查效率。 |
 |
 |
调零与消磁固定探头后微调ZERO旋钮，补偿 DC产生的漂移；DEGAUSS功能清除铁芯饱和磁化，维持±2%精度。此组合在新能源逆变器28A AC连续运行中尤为关键，通过 "消磁-调零"双校准（操作间隔≤10分钟），抑制自发热引起的基线偏移，保障充电桩效率测试的毫米级电流分辨率。 |
波形测试无论是测试示波器自己校正信号还是信号发生器输出的高频方波，能确保方波上升沿/下降沿的平整度误差＜3%，即使面对高频方波，仍能精准还原波形细节，避免振铃或过冲失真。 |
 |
| 型号 | TR3040A |
| 带宽 | 30MHz |
| 上升时间 | ≤12ns |
| 输入类型 | AC/DC |
| 精度 | 士2%rdg. |
| 电流转换比 | 50mV/A |
| 分辨率 | 15mA |
| 直流最大值 | 40A |
| 交流有效值 | 28A |
| 最大脉冲电流 | 50A(TP≤10uS) |
| 最大工作电压 | 400V CATⅠ |
| 噪声 | ≤1mVrms |
| 线性度 | ±1% |
| 延迟时间 | 20nS |
| 钳口直径 | Ø4.5mm |
| 线缆长度 | 130cm |
| 接口类型 | BNC |
| 电源 | DC 5V/2A 适配器 |
| 工作温度 | 0°C~+40°C |
| 工作湿度 | 85%RH |
| 存储温度 | -10~+45°C |
| 存储湿度 | 90%RH |
| 重量 | 0.2kg |
| 外形尺寸 | 230X45.5X24.5mm |
