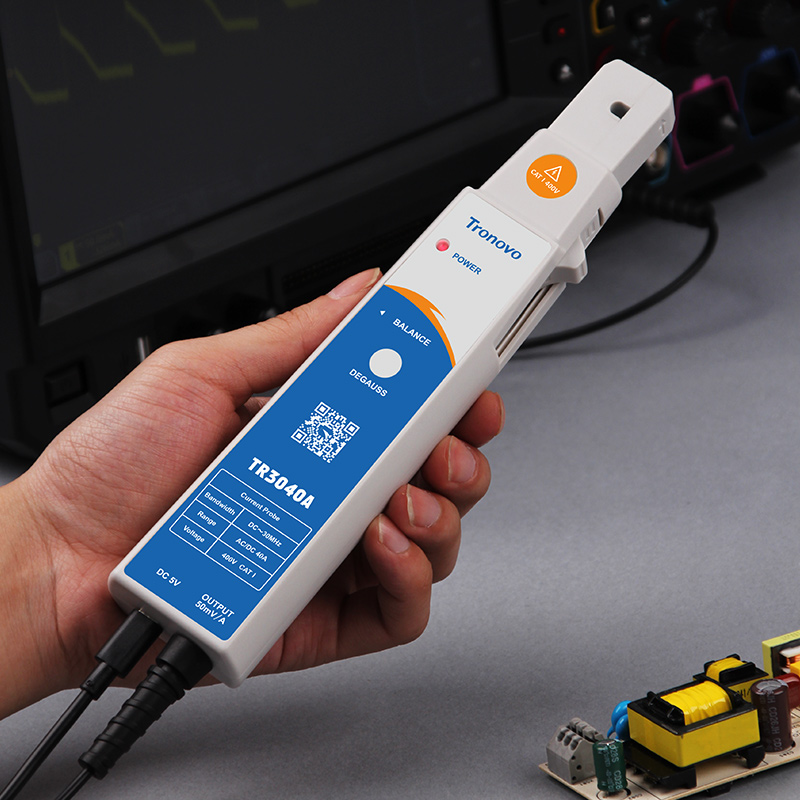

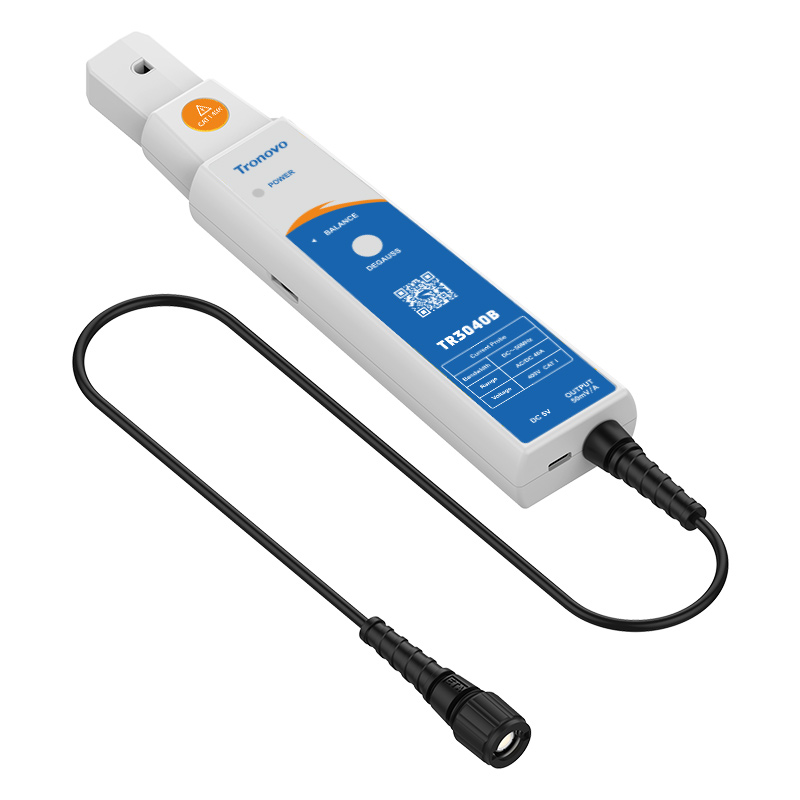

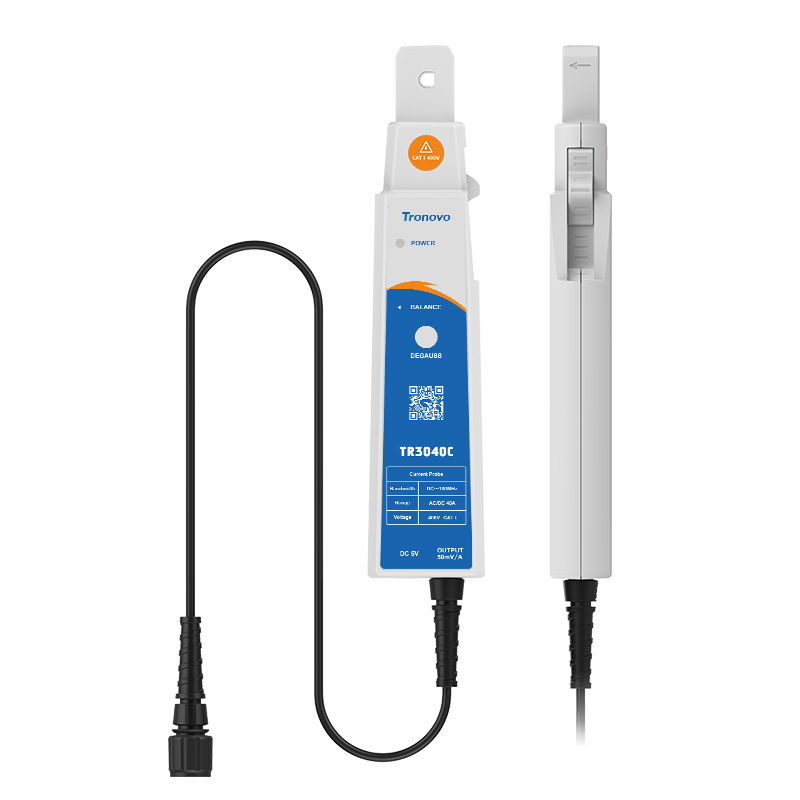

Tronovo埃用电流探头采用开口结构设计，电流探头很容易与导体连接和断开，使用时只需钳住导线便可准确地测量直流和交流电信号。我们提供多种型号可选择，最大带宽为100MHz，可测量50mA至40A电流。
产品特点
• 频宽：DC~100MHz
• 可测量电流范围：50mA到40A
• AC/DC测量交流或直流波形
• 钳形开口无需断开被测电路
• 电流转换比500mV/A
• 狭长钳口设计，方便使用于密集的窄小空间
• 零位调整：较正探头的基线位置
• 消磁功能：消除直流测量干扰
• 外部供电，5V电源适配器
• 通用接口，兼容BNC接口示波器
 |
高精度高频小电流探头TR3005C以100MHz超宽带宽（上升时间≤3.5ns）领先同级，专为高速数字电路和射频应用设计，无缝解析纳秒级电流变化。AC/DC 5A测量范围（交流有效值3.5A）配合500mV/A转换比及±1%精度（图20），在半导体与通信设备测试中提供可靠数据。全面兼容主流示波器，通过标准BNC接口即插即用 |
钳形开口TR3005C的钳形开口结构以单手操作为核心：按压手柄张开狭长钳口，放入4.5mm导线后释放闭合，不断电设计保障被测电路完整性。4.5mm导体兼容性优化探头体积，减少空间占用，尤其适合RF模块或通信设备的高频电流测量。100MHz带宽在高速数字场景中实现“即夹即测”，规避传统断线检测的繁琐流程。 |
 |
 |
调零与消磁消磁调零系统专攻高速场景：锁定探头位置后，通过调整ZERO旋钮快速修正纳秒级直流偏移；DEGAUSS键主动抵消高频磁滞效应，消除±1%精度下的基线噪声。此双功能协同应对5A DC/3.5A AC测量中的温漂与电磁干扰，在RF电路或数字系统中实现 "零基线漂移" ，保障瞬态电流波形的真实还原，显著提升高速诊断可信度。 |
瞬态响应测试TR3005C凭借 ≤3.5ns极速上升时间100MHz高频测量，无缝解析RF电路或通信设备的纳秒级电流脉冲，实测性能超越行业标准。实测上升时间为4.86ns的瞬态信号依然游刃有余。 |
 |
| 型号 | TR3005C |
| 带宽 | 100MHz |
| 上升时间 | ≤3.5ns |
| 输入类型 | AC/DC |
| 精度 | 士1%rdg.+1mV |
| 电流转换比 | 500mV/A |
| 分辨率 | 1mA |
| 直流最大值 | 5A |
| 交流有效值 | 3.5A |
| 最大脉冲电流 | 5A(TP≤10uS) |
| 最大工作电压 | 400V CATⅠ |
| 噪声 | ≤0.2mVrms |
| 线性度 | ±1% |
| 延迟时间 | 20nS |
| 钳口直径 | Ø4.5mm |
| 线缆长度 | 130cm |
| 接口类型 | BNC |
| 电源 | DC 5V/2A 适配器 |
| 工作温度 | 0°C~+40°C |
| 工作湿度 | 85%RH |
| 存储温度 | -10~+45°C |
| 存储湿度 | 90%RH |
| 重量 | 0.2kg |
| 外形尺寸 | 230X45.5X24.5mm |
