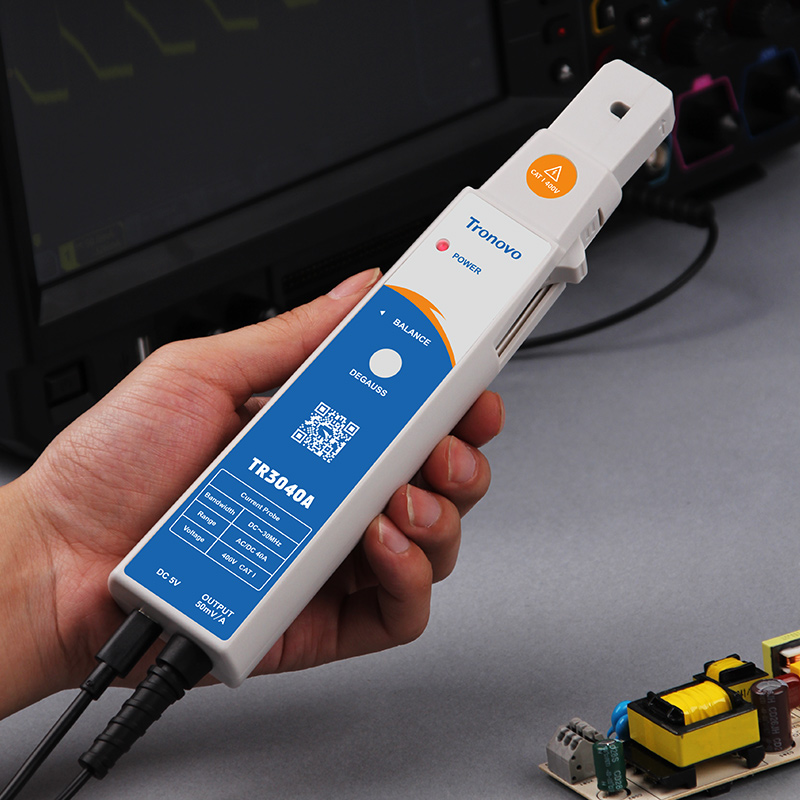

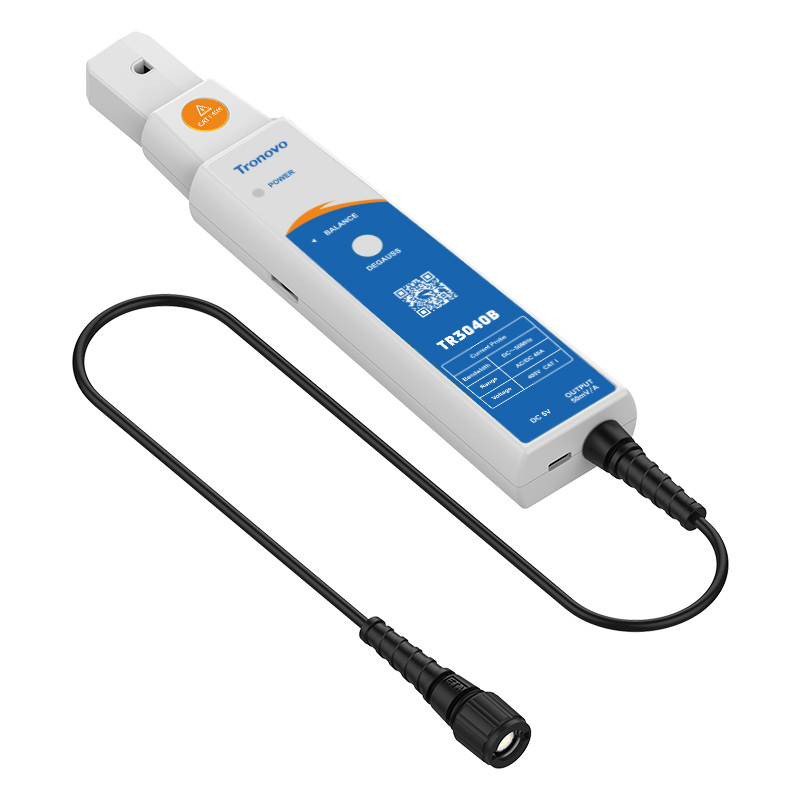

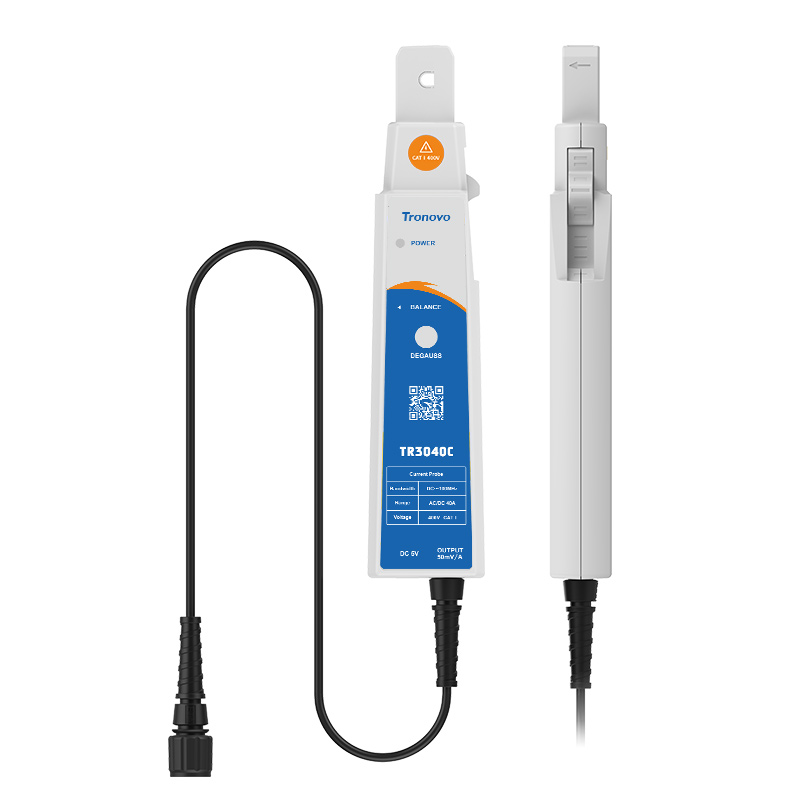

Tronovo埃用电流探头采用开口结构设计，电流探头很容易与导体连接和断开，使用时只需钳住导线便可准确地测量直流和交流电信号。我们提供多种型号可选择，最大带宽为100MHz，可测量50mA至40A电流。
产品特点
• 频宽：DC~30MHz
• 可测量电流范围：50mA到40A
• AC/DC测量交流或直流波形
• 钳形开口无需断开被测电路
• 电流转换比500mV/A
• 狭长钳口设计，方便使用于密集的窄小空间
• 零位调整：较正探头的基线位置
• 消磁功能：消除直流测量干扰
• 外部供电，5V电源适配器
• 通用接口，兼容BNC接口示波器
 |
高精度小电流探头TR3005A提供30MHz带宽(上升时间≤12ns)，精准捕获高频电流瞬变信号，满足电源设计和电机驱动测试需求。支持AC/DC双模测量，最大直流5A、交流有效值3.5A，±1%精度与1mA分辨率(转换比500mV/A)，显著提升微小电流检测能力。兼容所有主流示波器(如Keysight 3000TX系列)，通过BNC接口直连，设置DC耦合与1MΩ阻抗即可快速适配。 |
钳形开口TR3005A采用狭长钳形开口设计，轻按手柄即可张开4.5mm卡槽，快速夹入被测导线后闭合，全程无需断开电路，避免设备停机风险。其纤细机身适配狭窄空间，4.5mm开口兼容细导线结合±1%精度，为电源板或电机驱动测试提供安全、无损的电流监测方案，显著提升实验室高频诊断效率。 |
 |
 |
调零与消磁通过双效校准机制解决测量漂移问题：固定探头位置后，旋转ZERO旋钮精细调整直流偏移，使波形轨迹精准归零；按下DEGAUSS按钮消除铁芯残留磁化，避免高频噪声干扰，针对5A DC微小电流测量（如电源芯片静态功耗），在30MHz带宽场景下确保长期稳定的零点基准，为精密电子研发提供实验室级可靠性。 |
低噪声在0.5V/A量程下，实测底噪＜1mA,满足工程师对毫安级别的小电流应用测试. |
 |
| 型号 | TR3005A |
| 带宽 | 30MHz |
| 上升时间 | ≤12ns |
| 输入类型 | AC/DC |
| 精度 | 士1%rdg.+1mV |
| 电流转换比 | 500mV/A |
| 分辨率 | 1mA |
| 直流最大值 | 5A |
| 交流有效值 | 3.5A |
| 最大脉冲电流 | 5A(TP≤10uS) |
| 最大工作电压 | 400V CATⅠ |
| 噪声 | ≤0.2mVrms |
| 线性度 | ±1% |
| 延迟时间 | 20nS |
| 钳口直径 | Ø4.5mm |
| 线缆长度 | 130cm |
| 接口类型 | BNC |
| 电源 | DC 5V/2A 适配器 |
| 工作温度 | 0°C~+40°C |
| 工作湿度 | 85%RH |
| 存储温度 | -10~+45°C |
| 存储湿度 | 90%RH |
| 重量 | 0.2kg |
| 外形尺寸 | 230X45.5X24.5mm |
