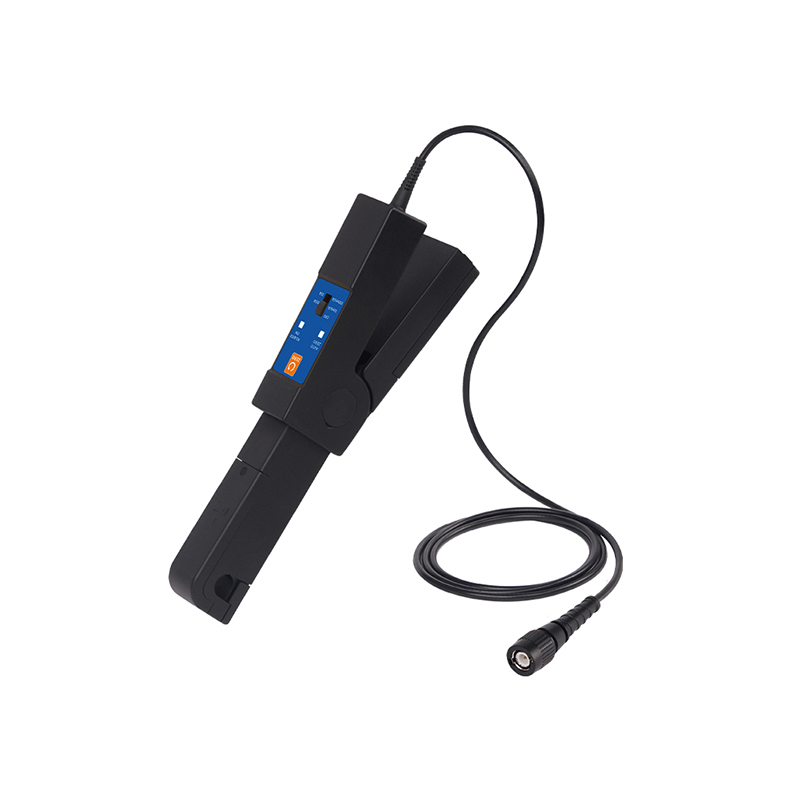

TR3031X系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达5MHZ的频率响应测量范围50mA到100A(峰值)，BNC输出端子。连接示波器可精准测量AC或 DC电流波形，手柄面板上可选择量程;电流探头可检测流经导体的电流，并将其转化成可以在示波器上看到和测量的电压。电流探头使用包括霍尔效应传感器（感应直流电流）和电流变压器（感应交流电流）的混合技术，开口式设计电流探头很容易与导体连接和断开，提供直流到 5.5MHz 的测量带宽。
产品特点
• 中频升级性能：1.5MHz带宽突破性升级，230ns上升时间捕捉继电器开关瞬态
• 长效电池供电：9V电池13小时续航（低电红灯预警），移动检测无需外接电源
• 相位精准控制：DC~65Hz相移<1.5°，保障光伏逆变器波形无失真采集
• 紧凑现场适配：230mm超短钳体，机柜狭窄空间灵活部署
 |

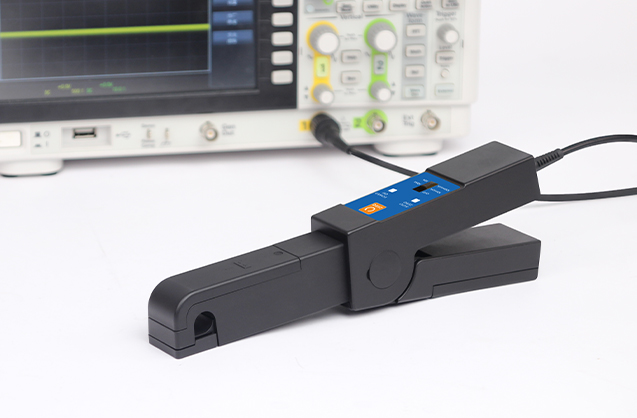

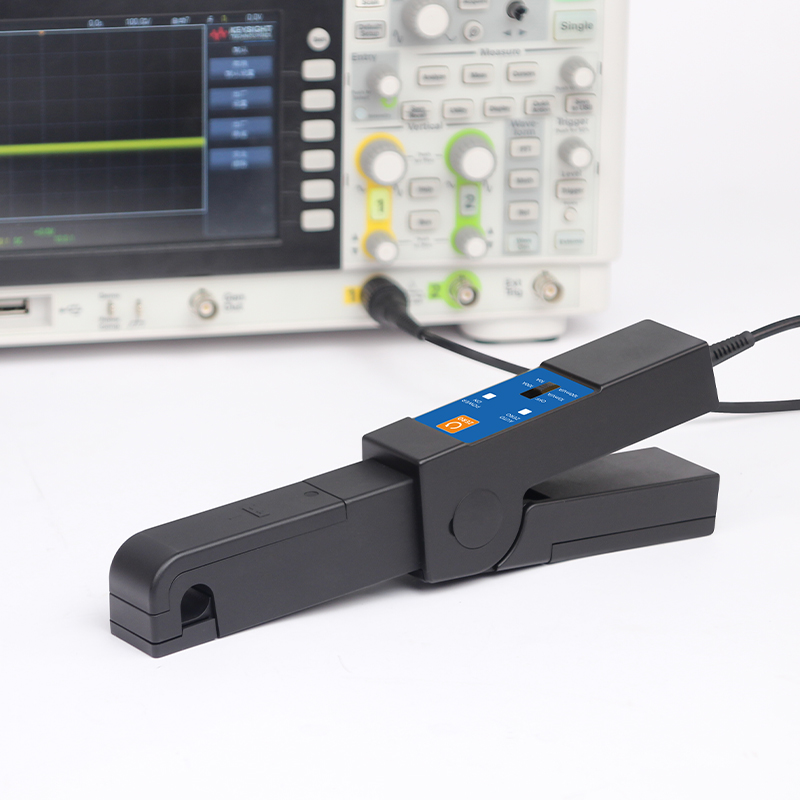

交直流两用TR3031C采用业界标准BNC接口设计，完美适配Keysight（是德科技）、Tektronix（泰克）、Rohde & Schwarz（罗德与施瓦茨）等品牌示波器，省去繁琐转接器，开机即测，效率倍增，DC-低频AC全覆盖，基于霍尔效应原理，TR3031C可同时测量直流（DC）与交流（AC）1.5MHz电流信号，精准呈现从静态工作点到动态变化的完整电流轨迹。 |

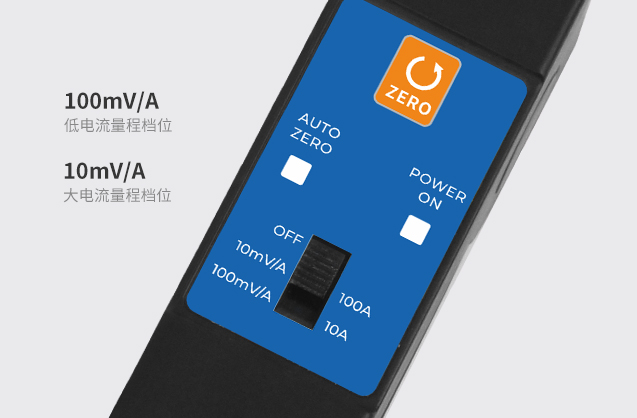

双档位宽幅自由切换高灵敏度档（100mV/A）：专注小电流（7A RMS/10A峰值），分辨率达毫安级，精准分析待机功耗与微电流纹波；高负载档（10mV/A）：应对大电流（70A RMS/100A峰值），抗干扰强，稳定测量电机驱动、逆变器峰值电流。 |
 |
 |

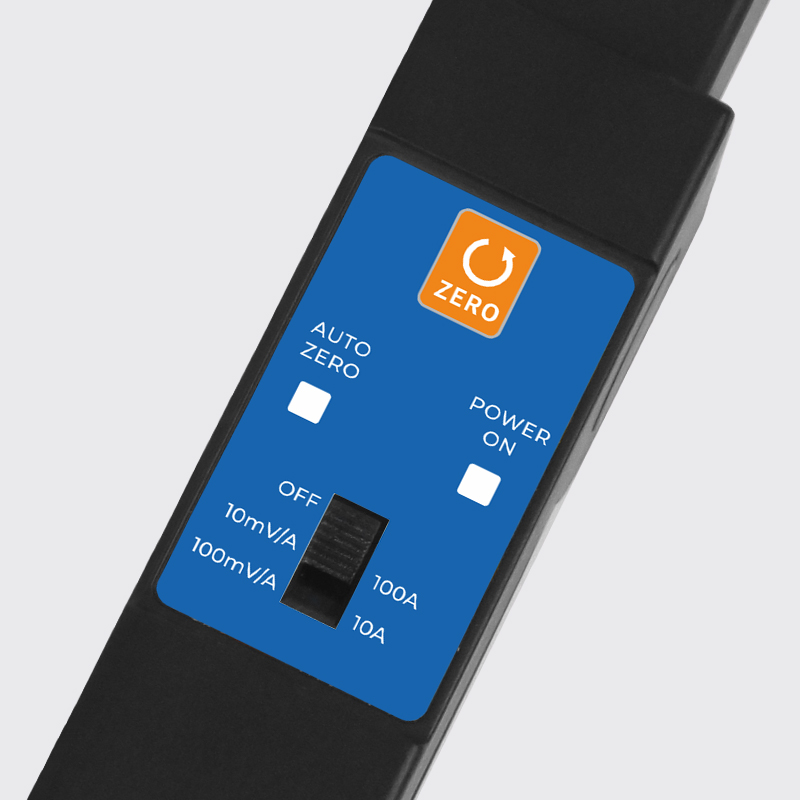

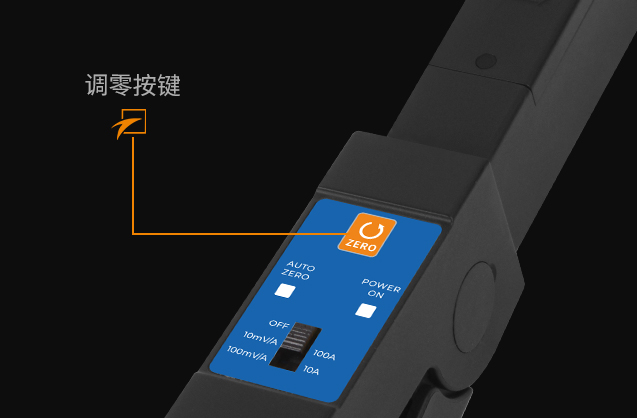

人性化操作设计一键自动调零（AUTO ZERO），秒级消除DC漂移，按下按钮3秒内自动消除温漂与剩磁干扰，确保每次测量“从零开始”，双指示灯系统，电源/过载状态实时可视，钳口开合直径达11.8mm，无需拆卸即可夹持电机电缆、电力母线等粗导线。 |

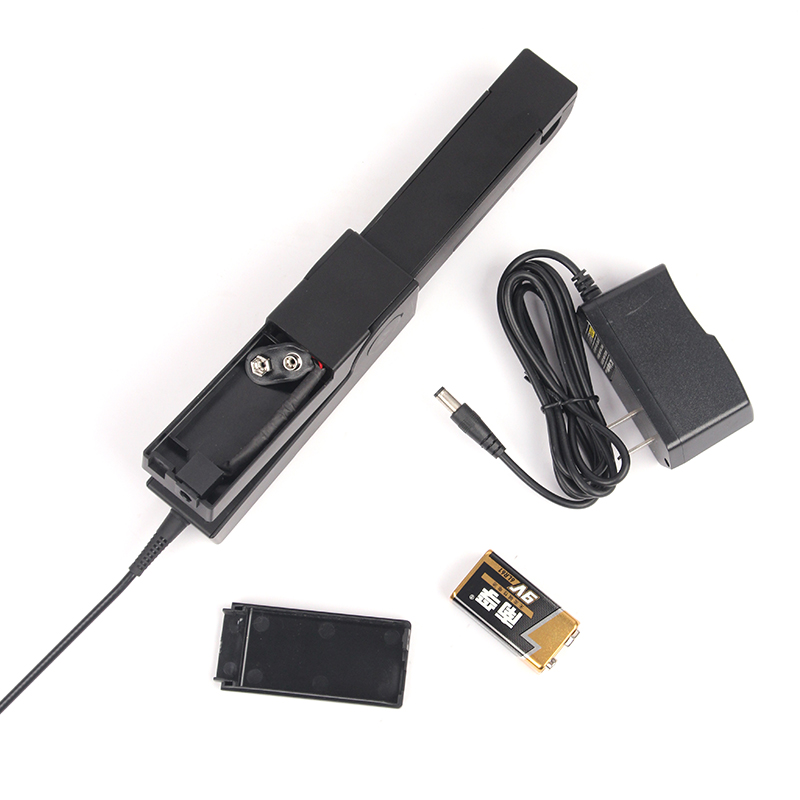

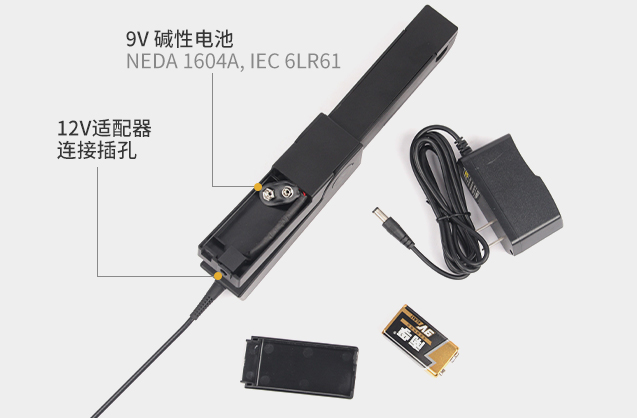

双模式供电支持USB适配器（5V/2A）、移动电源或9V干电池供电，适配实验室、野外、高空作业等全场景，野外无插座也能持续工作。 |
 |
 |

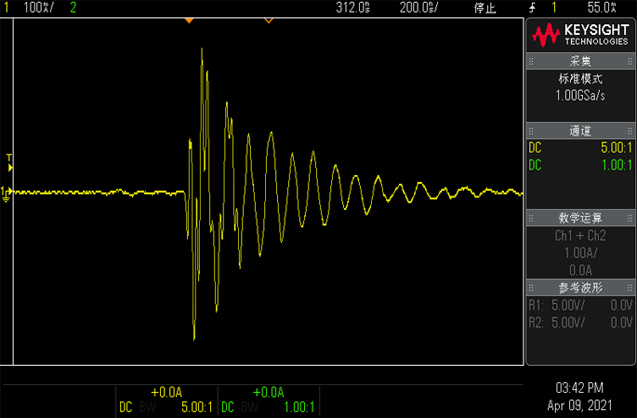

瞬态测试电机开机瞬间，启动电流飙升至额定值数倍，峰值持续仅20-100ms，甚至是us级别，精准捕捉≤230ns的电流尖峰。 |
| 型号 | TR3031C | ||
| 带宽（-3dB） | DC-1.5MHz | ||
| 上升时间 | ≤230ns | ||
| 频率设定 | 1至68 Hz | ||
| 量程灵敏度 | 100mV/A、10mV/A | ||
| 电流范围 | 100mV/A档位:3%±50mA(50mA to 10A Peak) 10mV/A档位:4%士50mA(500mA to 40A Peak) 10mV/A档位:±15%(40A to 100A Peak) | ||
| 相移 | DC～65Hz：＜1° | ||
| 最大工作电流 | 见电压及电流额定值表 | ||
| 最大工作电压 | CATI 600V、CATII 600V、CATⅢ 300V | ||
| 最大浮动电压 | CATI 600V、CATII 600V、CATⅢ 300V | ||
| 典型的电池 类型与寿命 | 9V NEDA 1604A, IEC 6LR61 13 hours minimum (l each) | ||
| 自动调零功能 | 开机或切档时探头自动执行清零动作 | ||
| 低电池指示功能 | 当电池电压＜6.5V时, 电池指示灯红色报警 | ||
| 过载指示功能 | 被测电流超过量程，蜂鸣器响 | ||
