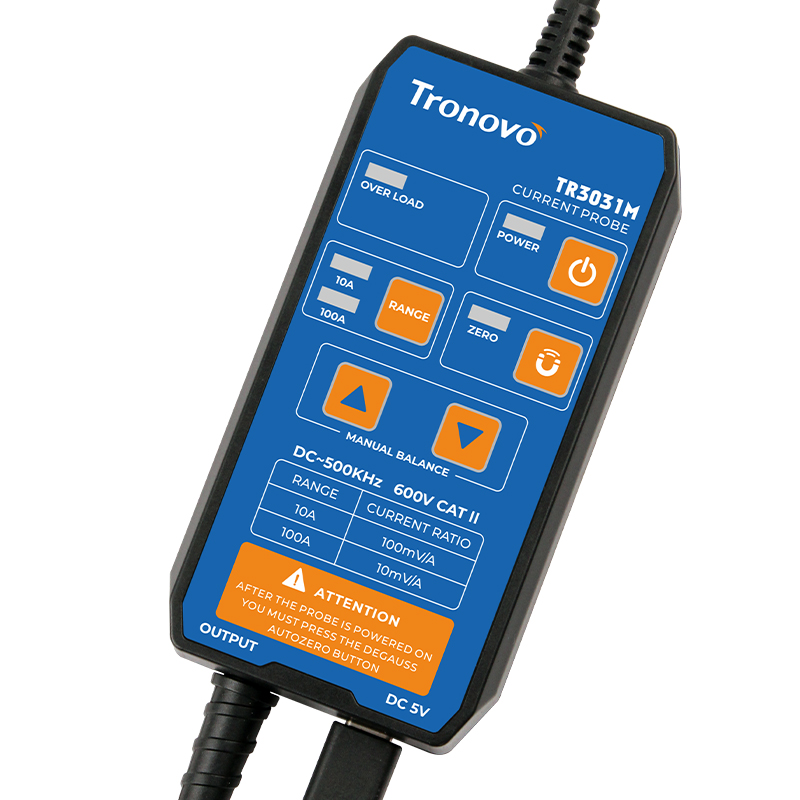

TR3031X系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达5MHZ的频率响应测量范围50mA到100A(峰值)，BNC输出端子。连接示波器可精准测量AC或 DC电流波形，手柄面板上可选择量程,
产品特点
• 工业级电流承载：100A DC/AC峰值电流测量，满足电机控制、电源系统测试需求
• 双量程高适应性：100mV/A（100A档）与10mV/A（10A档）切换，50mA起始测量精度
• 安全防护强化：CAT III 300V/CAT II 600V绝缘等级，过载蜂鸣实时报警
• 宽温环境适配：0℃~50℃操作温度，85%RH湿度耐受（40℃以下）
 |

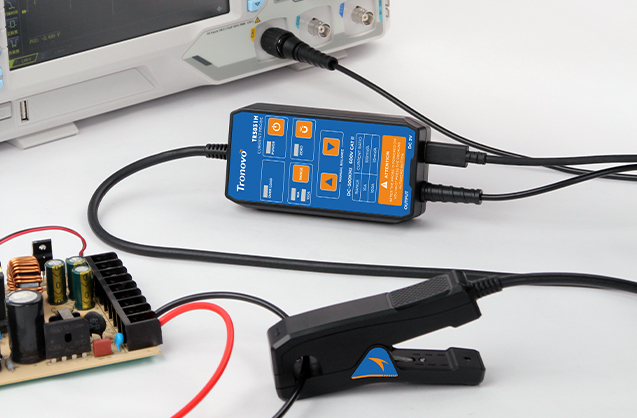

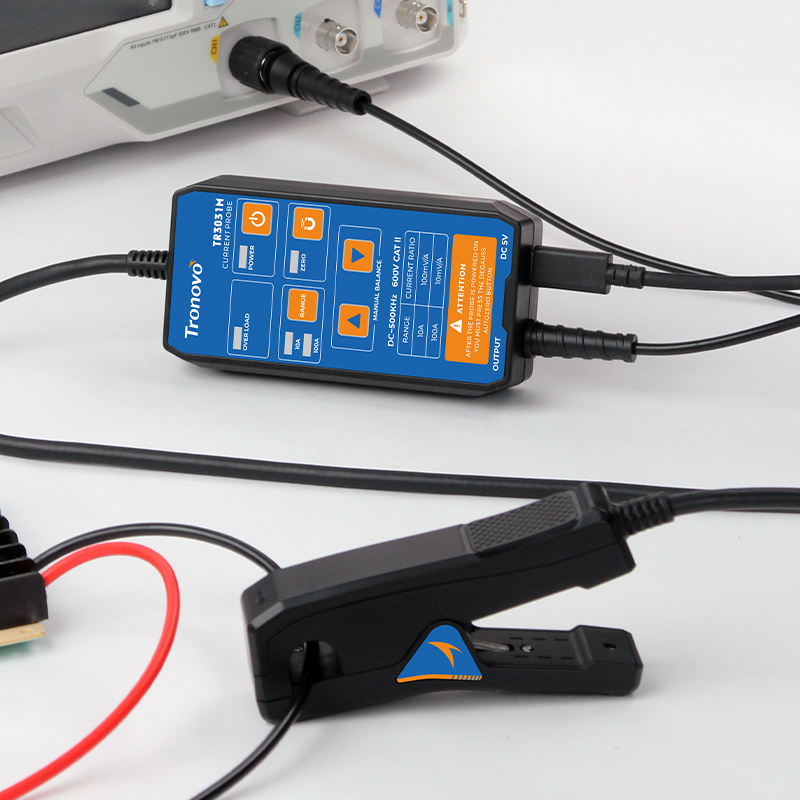

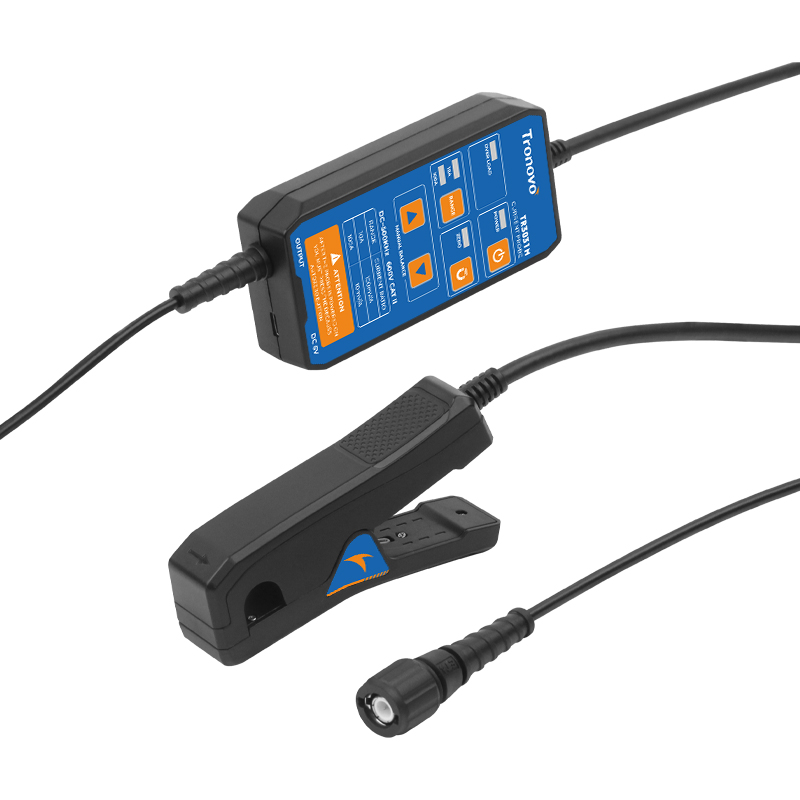

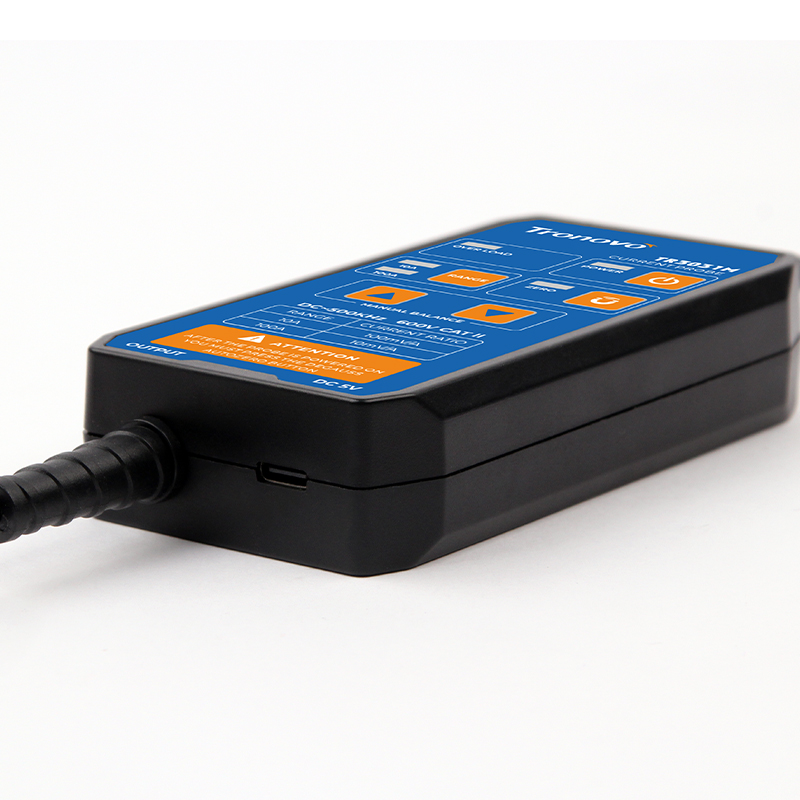

低频交直流探头分体设计让微型探头轻松深入密闭或拥挤区域捕获电流信号，主机外置便于参数设置；标配BNC接口直连示波器，100%兼容各品牌设备，确保信号无损传输。 |

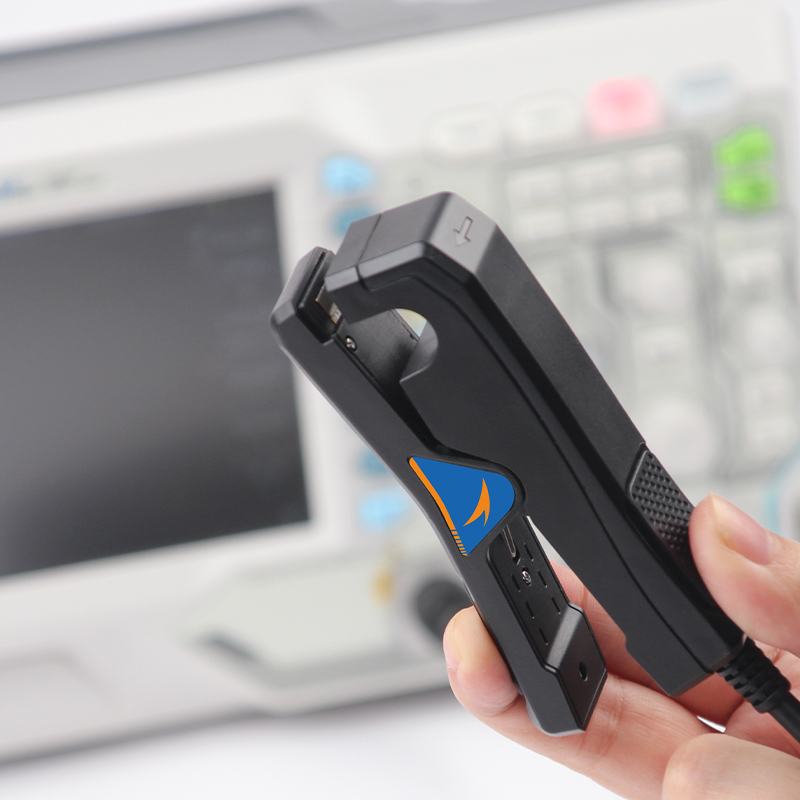

钳型开口设计仅需一夹(按柄开钳)、一放(置入≤13mm导线)、一松(自动闭合)，即可快速完成测量。其非侵入特性完美适配反复测量、电路调试及教学演示场景，学生与研究人员可安全便捷地观察动态电流变化，避免带电操作风险，显著提升实验效率与安全性，是实验室与课堂的理想教学工具。 |
 |
 |

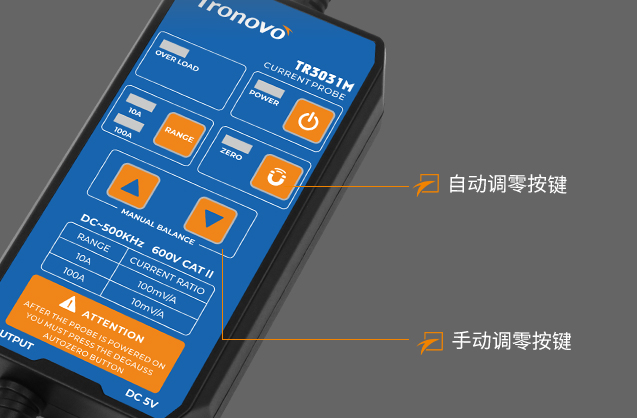

自动/手动调零现场维护人员最爱“一键自动调零”，故障诊断快人一步。研发测试工程师则依赖“手动精细调零”(△▽键操作)，为精密电路分析、低功耗设备测试提供纯净基准。 |

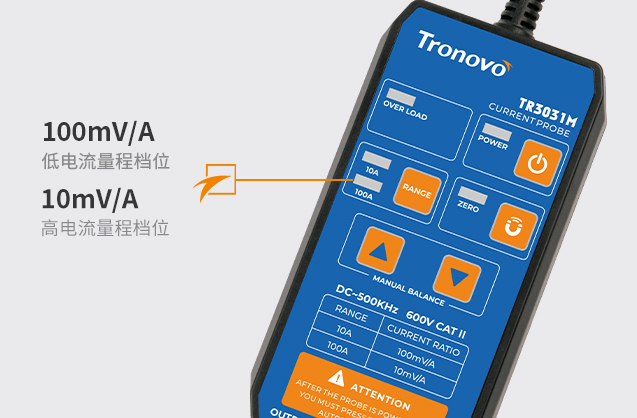

双量程设计二档量程设计，低档100mV/A(10A峰值)，优化常规信号精度，高档10mV/A(100A峰值)，则强悍应对浪涌、启动等瞬态大电流。面板RANGE键一键切换，省去繁琐计算，工程师可根据任务快速选择最佳量程，在保证安全的前提下，精准捕捉目标电流的真实动态，加速诊断与研发进程。 |
 |
 |

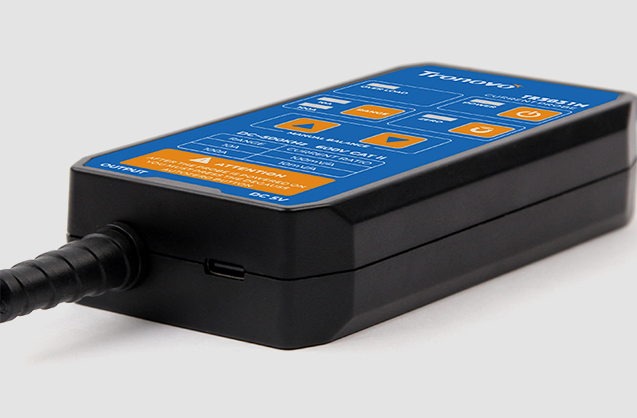

TYPE-C供电DC5V/2A供电设计，搭配通用Type-C输入接口，带来前所未有的兼容性。无缝兼容市面上绝大多数Type-C充电器、笔记本电脑USB-C端口及大容量充电宝(支持5V/2A输出即可)。最大化利用您手边的供电资源，无需额外购置专用电源，降低使用成本，提升设备部署灵活性。 |
| 型号 | TR3031M |
| 带宽（-3dB） | DC~500KHz |
| 上升时间 | ≤700s |
| 量程灵敏度 | 100mV/A、10mV/A |
| 电流范围 | 100mV/A档位:50mA~10ADC/AC Peak 10mV/A档位:1A~100A DC/AC Peak |
| 典型DC精度 | 100mV/A档位:3%士50mA(50mA to 10A DC/AC Peak) 10mV/A档位:4%士50mA(1A to 40A DC/AC Peak) 10mV/A档位:±15%(40A to 100A DC/AC Peak) |
| 相移 | DC~65Hz:＜1.5° |
| 最大工作电压 | CATI 600V、CATII 600V、CATII 300V |
| 最大浮动电压 | CATI 600V、CATII 600V、CATIII 300V |
| 过载指示功能 | 被测电流超过量程,蜂鸣器响 |
| 钳口直径 | ∅13mm |
| 接口类型 | BNC |
| 重量 | 283g |
| 外形尺寸 | 100mmx23mmx55mm |
