Current probes

TR3031R

100A/1MHz分体式交直流探头

TR3031X系列是一款通用型示波器电流探头,兼容市场上95%以上的示波器,高达5MHZ的频率响应测量范围50mA到100A(峰值),BNC输出端子。连接示波器可精准测量AC或 DC电流波形,手柄面板上可选择量程

产品特点
• 工业级电流承载:100A DC/AC峰值电流测量,满足电机控制、电源系统测试需求
• 双量程高适应性:100mV/A(100A档)与10mV/A(10A档)切换,50mA起始测量精度
• 安全防护强化:CAT III 300V/CAT II 600V绝缘等级,过载蜂鸣实时报警
• 宽温环境适配:0℃~50℃操作温度,85%RH湿度耐受(40℃以下)

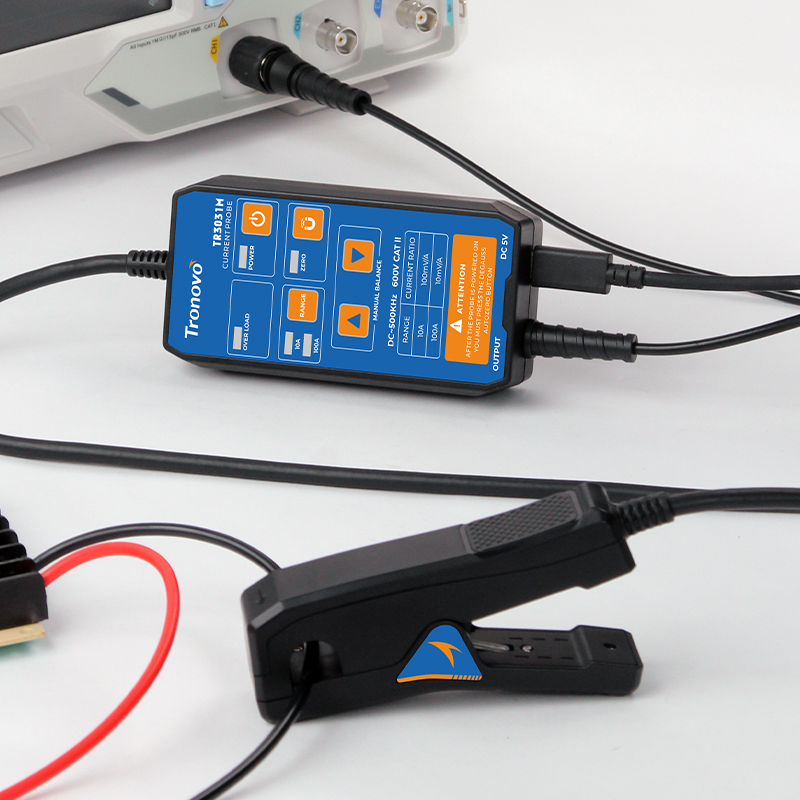

经济型交直流两用探头

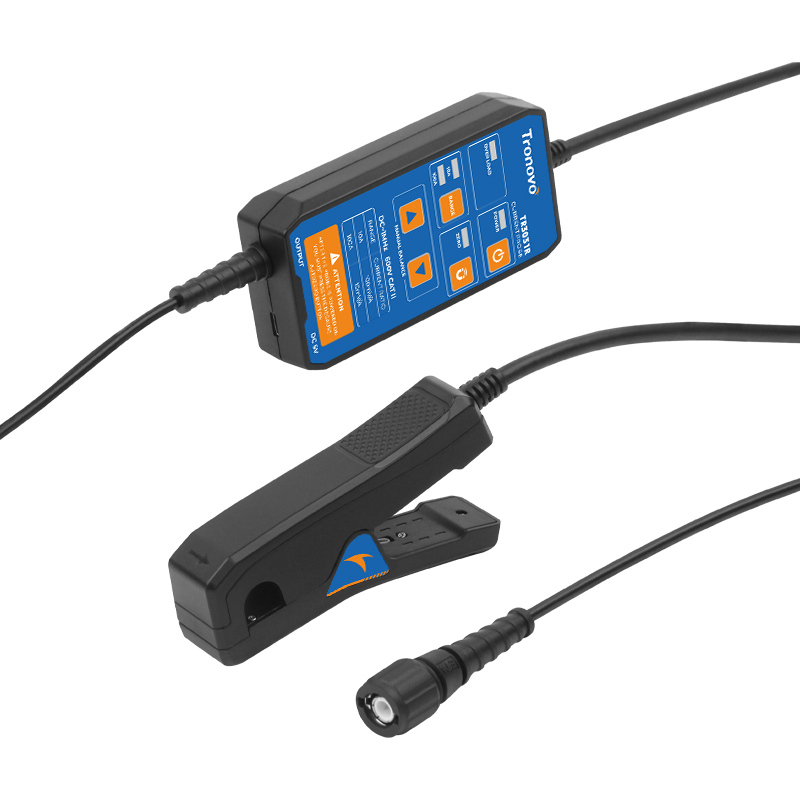

分体式设计——探头头部轻巧灵活,轻松卡入狭窄或难以触及的测量点,主机单元独立放置,操作更舒适高效。标配标准BNC输出接口,确保与所有品牌示波器即插即用、无缝兼容,无需额外适配器。

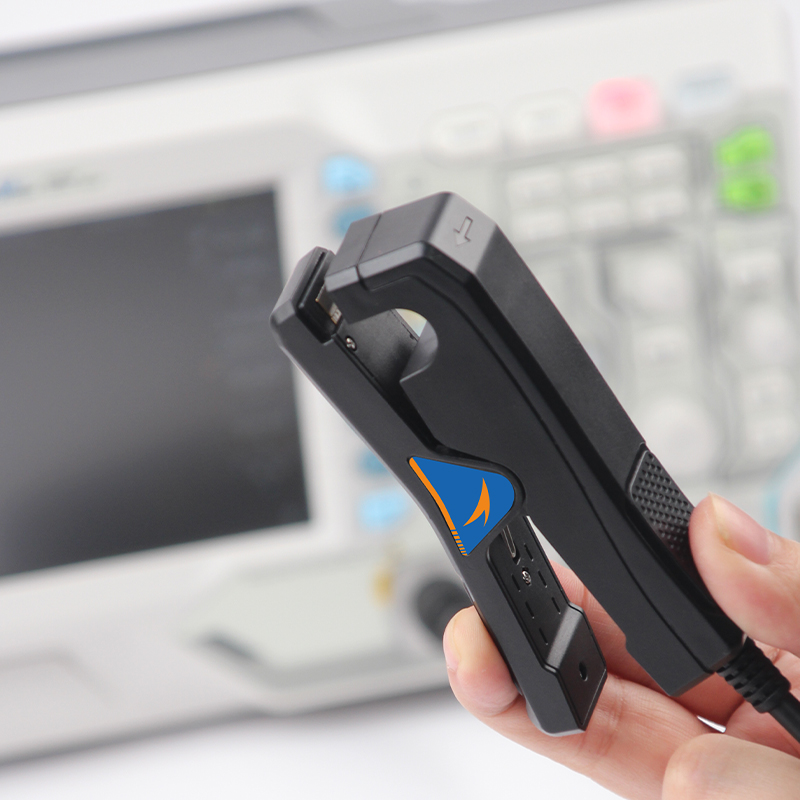

钳型开口设计

钳形开口设计使用时无需断开被测电路,只需轻按手柄张开钳口,将通电导线(最大支持13mm直径导体)轻松置入,松开即自动闭合。整个过程单手即可完成,有效避免带电操作风险,显著提升现场检测效率与人员安全性,是电气检修、设备维护的理想之选。

自动/手动调零

告别繁琐归零! 自动/手动双模式调零功能让测量更高效。
一键自动调零:只需轻按ZERO按键,瞬间完成精准归零,大幅缩短预热等待时间,提升检测效率。
手动精细调零:通过直观的△▽键进行微调,应对特殊环境或追求极致精度需求。
双模式自由使用,满足从快速现场排查到精密实验室分析的全场景需求。

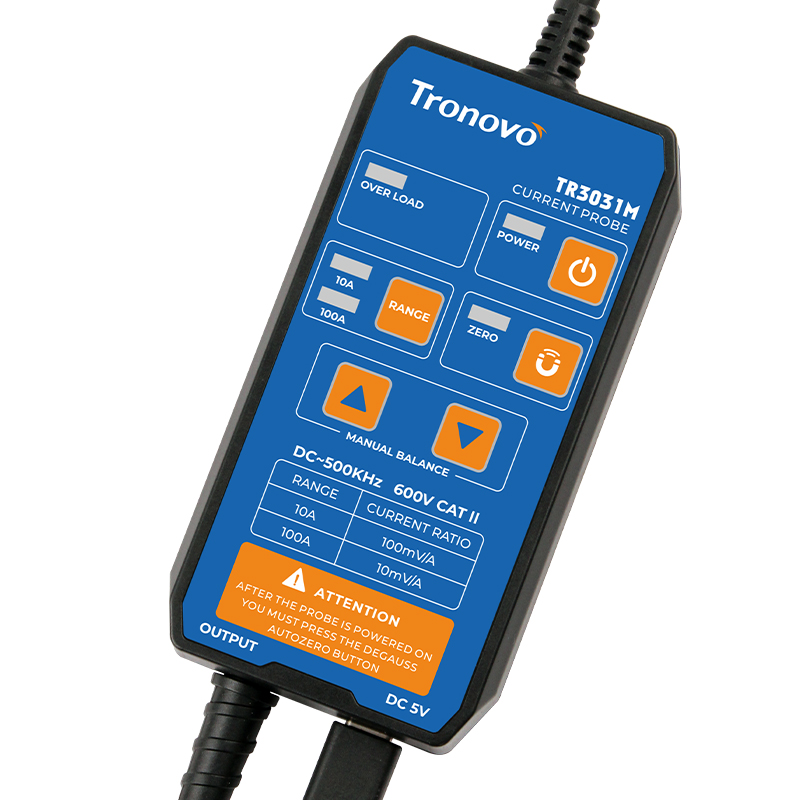

双量程设计

低量程(100mV/A)专为精细小电流(峰值10A)设计,提供高分辨率。
高量程(10mV/A)则征服大电流(峰值100A)场景,确保安全可靠。
无需复杂设置,仅需轻触面板RANGE按钮,即可根据被测电流大小秒切合适档位,避免量程误选导致的精度损失或设备过载。

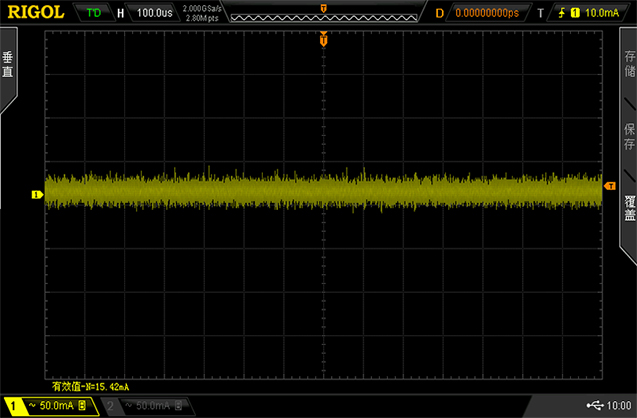

噪声测试

在100mV/A高灵敏度档位下,实测底噪仅约100mA,超低本底噪声意味着能清晰捕捉更微弱的真实电流信号,有效区分信号与噪声。

型号TR3031R
带宽(-3dB)DC~1MHz
上升时间≤350s
量程灵敏度100mV/A、10mV/A
电流范围100mV/A档位:50mA~10ADC/AC Peak
10mV/A档位:1A~100A DC/AC Peak
典型DC精度100mV/A档位:3%士50mA(50mA to 10A DC/AC Peak)
10mV/A档位:4%士50mA(1A to 40A DC/AC Peak)
10mV/A档位:±15%(40A to 100A DC/AC Peak)
相移DC~65Hz:<1.5°
最大工作电压CATI 600V、CATII 600V、CATII 300V
最大浮动电压CATI 600V、CATII 600V、CATIII 300V
过载指示功能被测电流超过量程,蜂鸣器响
钳口直径∅13mm
接口类型BNC
重量283g
外形尺寸100mmx23mmx55mm
