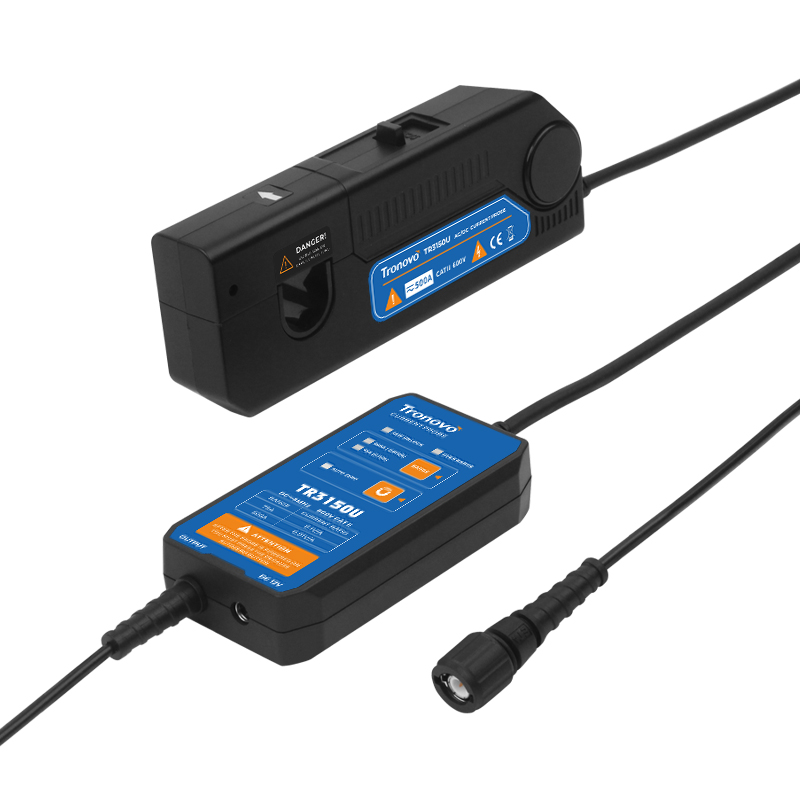

TR31XXX系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达20MHz的频率响应测量范围50mA到750A（峰值），BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上可选择量程。
产品特点
• 重型电气检测：500A RMS/750A峰值，电力系统故障排查
• 经济精度：±1%+200mA精度，替代传统互感器
• 环境强适应：2000米海拔操作
• 安全提示：超限红灯(≥750A)+蜂鸣器双重报警
• 维护便捷：合面异物可清洁设计
 |
高负载大电流探头750A峰值+500A RMS极限承载！ TR3150U（5MHz带宽）专为新能源电池/大功率电源测试优化。BNC接口即插即用支持Keysight、Rigol、鼎阳等高电压示波器，国产进口设备无缝衔接，重载电流测试效率倍增。 |

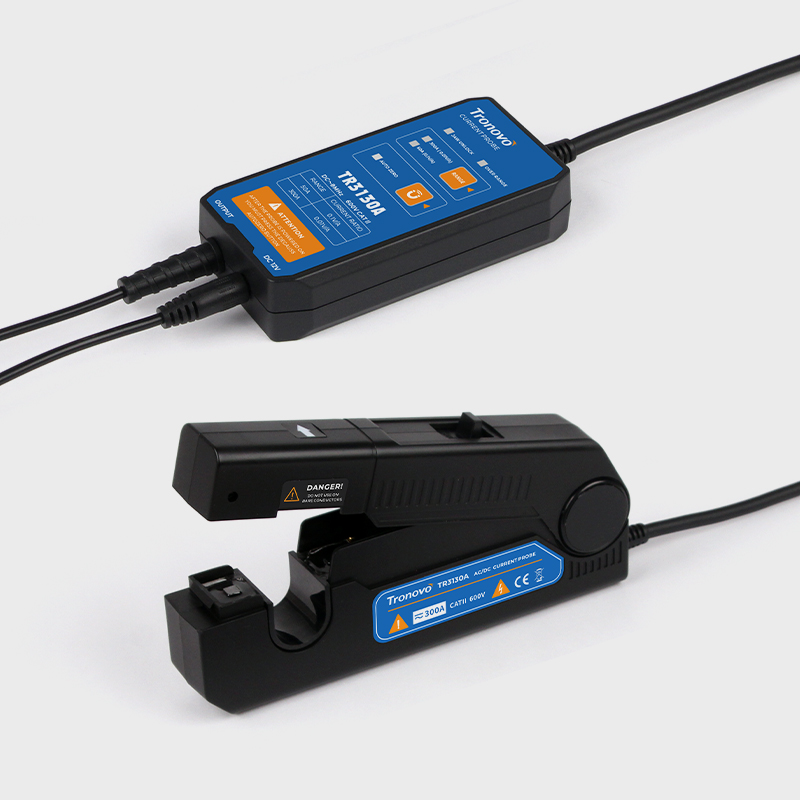

钳形开口钳形开口结构可轻松应对最大直径13mm的粗导线或汇流排。一键开合手柄设计，即使佩戴手套也能快速、稳固地夹持被测导体，全程无需断开供电，确保测试连续性。 |
 |
 |

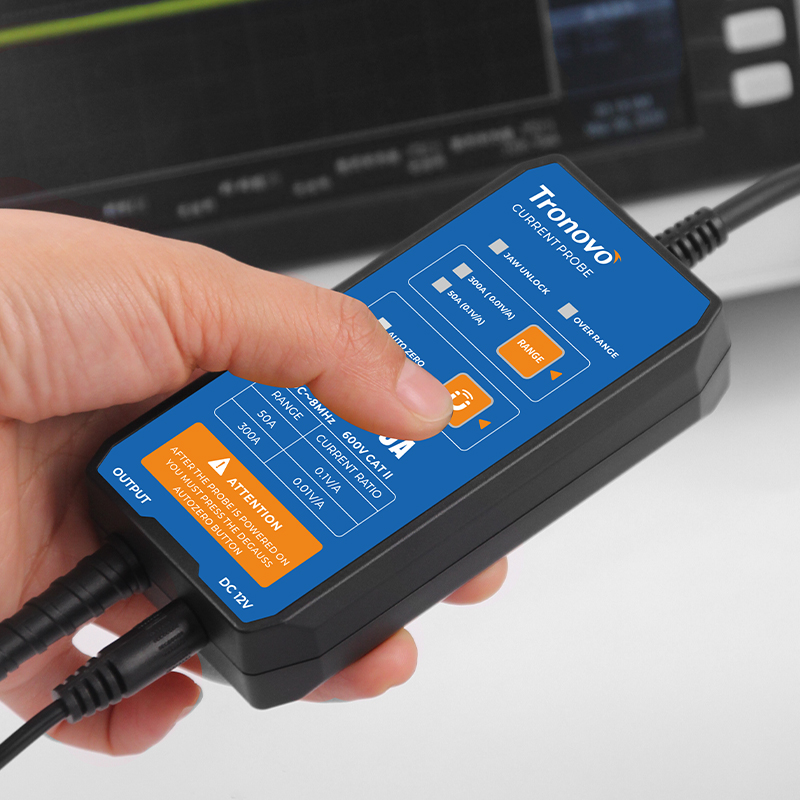

自动调零内置一键校准功能，3秒完成精准调零，彻底告别复杂手动流程。无需专业背景，新手即开即用；资深工程师可节省50%操作时间，专注核心任务。高效省力，让每台设备始终保持最佳测量状态，生产力飙升！ |
双量程设计双档位覆盖全电流，一键切换高效测量！TR3150U通过0.1V/A(75A)与0.01V/A(500A)双量程设计，5MHz带宽稳定支持电机驱动、光伏逆变器等高压系统。峰值750A抗冲击，±1%精度结合200mA分辨率，小至待机功耗、大至满载电流皆可精准捕捉。一键消磁调零(AUTO ZERO绿灯提示)消除环境磁场干扰，双档位灵活切换大幅提升测试效率。经济型高负载解决方案，让大电流调试安全无忧！ |
 |
 |
高频信号测试高频交直流电流探头在测量5MHz信号时游刃有余，波形清晰保真（CH1黄色波形）；而低频探头同频测试则严重失真（CH2粉色波形），带宽不足致信号畸变！ 高频探头凭借20MHz+带宽（如TCP0150达20MHz、CP503B达50MHz）与≤1%精度，精准捕捉开关电源瞬态、新能源电流谐波等高频细节；其低插入损耗与抗饱和设计（如霍尔闭环技术）确保5MHz信号幅度与相位0失真，动态范围达110dB。低频探头受限于≤100kHz带宽，高频分量衰减超70%，上升沿延迟、振铃效应显著，导致CH2粉色波形畸变，误判电源噪声/EMI故障。选高带宽探头，解锁真实电流形态！ |
| 型号 | TR3150U |
| 带宽（-3dB） | DC~5MHz |
| 上升时间 | ≤70ns |
| 最大电流测量 | 500Arms |
| 峰值电流 | 750Apeak |
| 量程 | 75A 10X衰减 500A 100X衰减 |
| 过流报警值 | 75A ≥75A 500A ≥750A |
| 电流传输比 | 75A 0.1V/A 500A 0.01V/A |
| 分辨率 | 75A 20mA 500A 200mA |
| 精度(DC,45-66HZ 最大连续电流) | 75A +1%/+20mA 500A +1%/+200mA |
| 延时 | 探头主机:42ns BNC(1m):5ns |
| 终端负载要求 | ≥100KΩ |
| 钳口直径 | ∅19mm |
| 供电方式 | DC12V/2A(标配适配器) |
| 绝缘线电压 | 600VCATI 300V CATIII |
| 安全符合标准 | EN61010-1:2010+A1:2019 EN61010-2-032:2019 |
| EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 |
