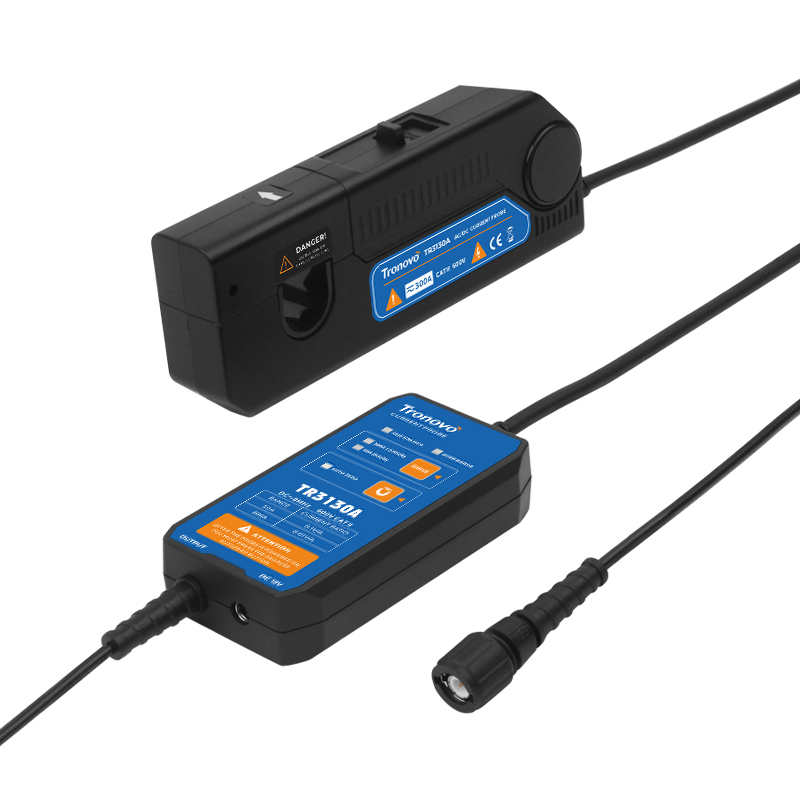

TR3130A

300A/8MHz高频大电流探头

TR31XXX系列是一款通用型示波器电流探头，兼容市场上95%以上的示波器，高达20MHz的频率响应测量范围50mA到750A（峰值），BNC输出端子。连接示波器可精准测量AC 或 DC电流波形，手柄面板上可选择量程。

产品特点
• 大电流高频分析：300A RMS/500A峰值，8MHz带宽电机驱动测量
• 双重安全防护：过流报警(≥500A)+自保护电路，防过热损坏
• 毫秒级响应：44ns上升时间捕捉继电器开关瞬态
• 抗干扰强化：EN61326 EMC认证，强磁场环境稳定工作
• 便捷操作：钳口锁定提示(JAW UNLOCK)，防接触不良

工业级大电流探头

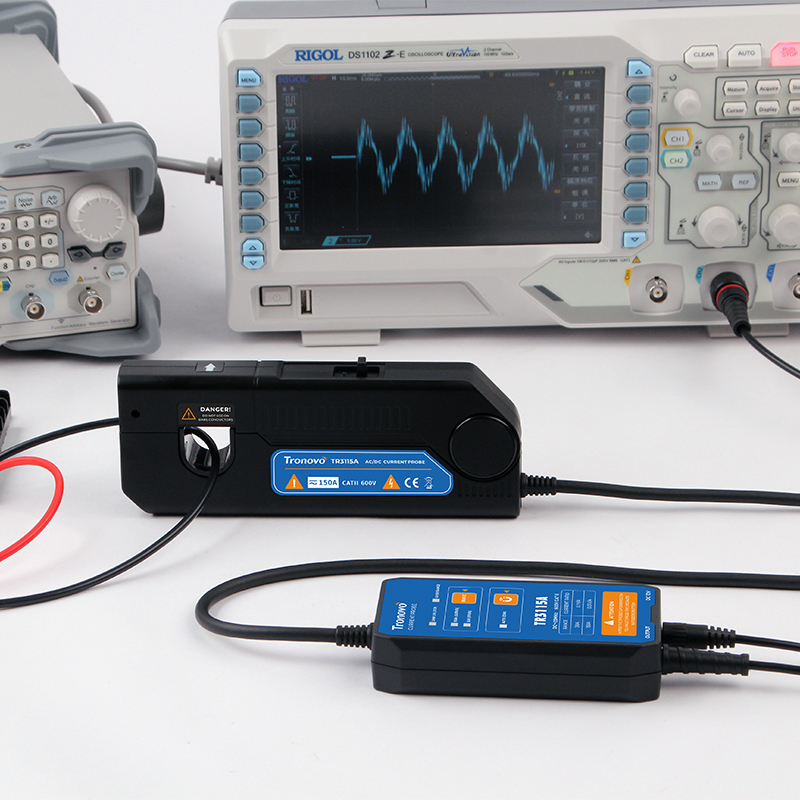

300A大电流安全承载！ TR3130A（8MHz带宽/500A峰值）攻克电机启动、电源总线测量难题。标准化BNC输出直连Fluke、Micsig、汉泰等手持/台式示波器，即插即用兼容全平台。

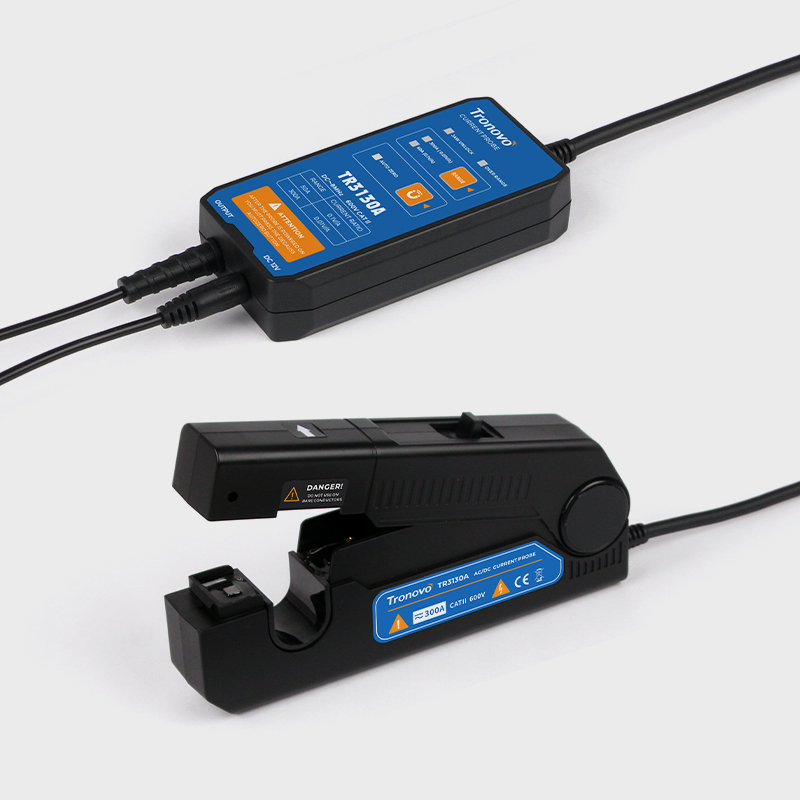

钳形开口

Φ19mm工业级钳口×物理锁！应对300A大电流冲击，红灯亮提示防止电机测试中因振动松脱导致波形异常。

自动调零

300A场景抗振归零！电机振动导致零点偏移？一键校准无视车间环境抖动，工业现场重复测量一致性达99%。

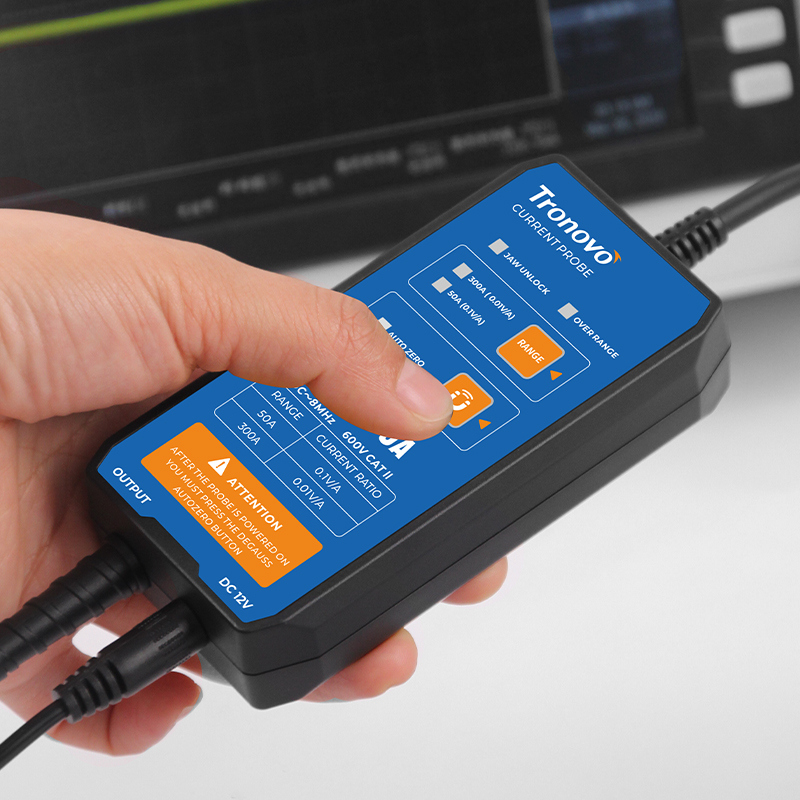

双量程设计

一键切换双量程，全面覆盖工业级电流检测！TR3130A支持0.1V/A(50A)与0.01V/A(300A)双档位，8MHz带宽精准捕获高频谐波。峰值电流500A，分辨率低至10mA，轻松实现从电源模块微小漏电到变频器大电流冲击的全范围监测。独创消磁调零技术配合超范围报警(OVER RANGE红灯警示)，杜绝过载风险。

快速响应，实时捕捉瞬态信号

无论是开关电源的瞬间波动，还是高频信号的快速变化，都能实时测量，助您精准分析。

型号	TR3130A
带宽（-3dB）	DC~8MHz
上升时间	≤44ns
最大电流测量	300Arms
峰值电流	500Apeak
量程	50A 10X衰减 300A 100X衰减
过流报警值	50A ≥50A 300A ≥500A
电流传输比	50A 0.1V/A 300A 0.01V/A
分辨率	50A 10mA 300A 100mA
精度(DC,45-66HZ 最大连续电流)	50A +1%/+10mA 300A +1%/+100mA
延时	探头主机:41ns BNC(1m):5ns
终端负载要求	≥100KΩ
钳口直径	∅19mm
供电方式	DC12V/2A(标配适配器)
绝缘线电压	600VCATI 300V CATIII
安全符合标准	EN61010-1:2010+A1:2019 EN61010-2-032:2019
EMC符合标准	EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013
