使用零磁通技术（霍尔元件）电流传感器，双量程设计覆盖微小至大电流，精准观测电流波形。无论高效开关器件的电流波动、节电设备低至1mA的电流，还是电源接通的高速瞬态电流，都能应对。出色的频率响应能力，能够分析和显示包含多种频率成分的电流波形，如开关频率、脉冲波形等，从而满足对复杂电流信号的全面测量需求。
产品特点
• 高频性能升级：DC-50MHz带宽，7ns极速上升时间支持射频电路分析
• 实时保护机制：超限红灯报警（≥30A触发），防止设备过载损坏
• 抗干扰认证：EN61326 EMC标准，强电磁环境稳定工作
• 即插即用设计：标准BNC接口，适配Keysight等主流示波器
 |

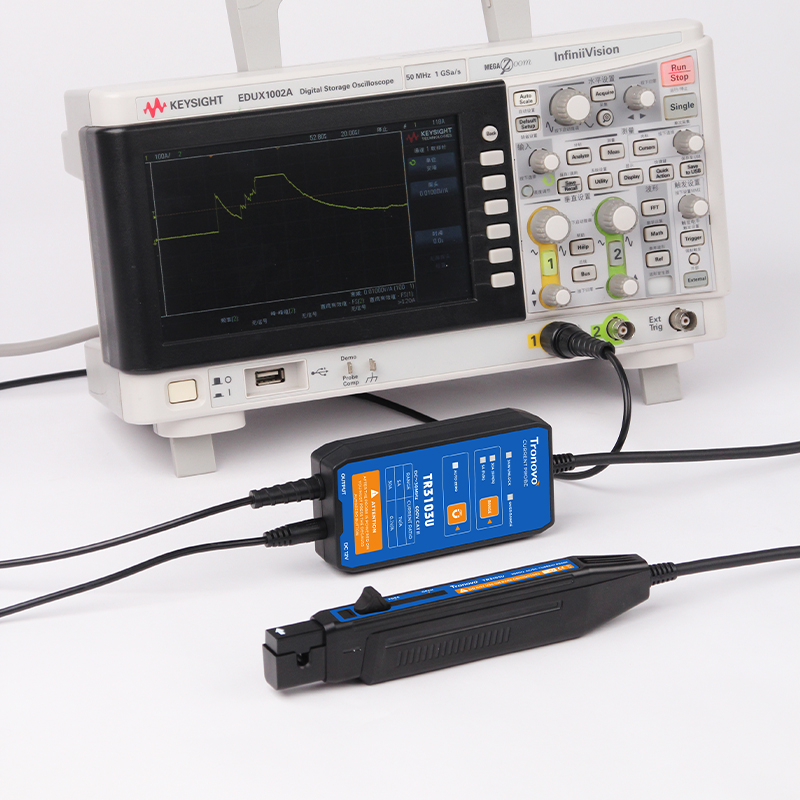

经济款小电流探头BNC物理接口100%匹配普源DHO、是德InfiniVision等系列示波器。插入示波器通道自动识别信号，无需软件设置或校准流程。兼容市面90%品牌，工程师更换设备时效率提升50%。 |

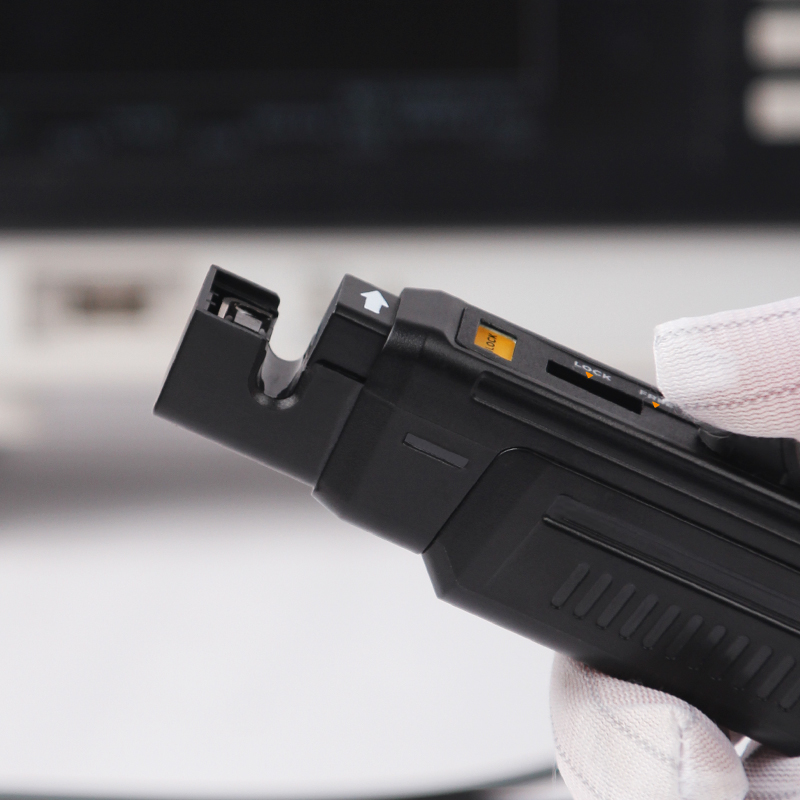

智能化钳口这款5mm超小口径电流探头，专为狭窄空间精准测量而生！当钳口未完全推到底锁紧时，智能探头将立即亮起红灯警示，清晰提示操作状态，有效避免因钳口未完全闭合导致的测量误差或安全隐患，确保每次检测数据准确可靠。其紧凑设计结合智能提示功能，极大提升工程师在复杂布线环境中的检测效率和操作安全性，是精密电子维修与电路调试的得力助手。 |
 |
 |

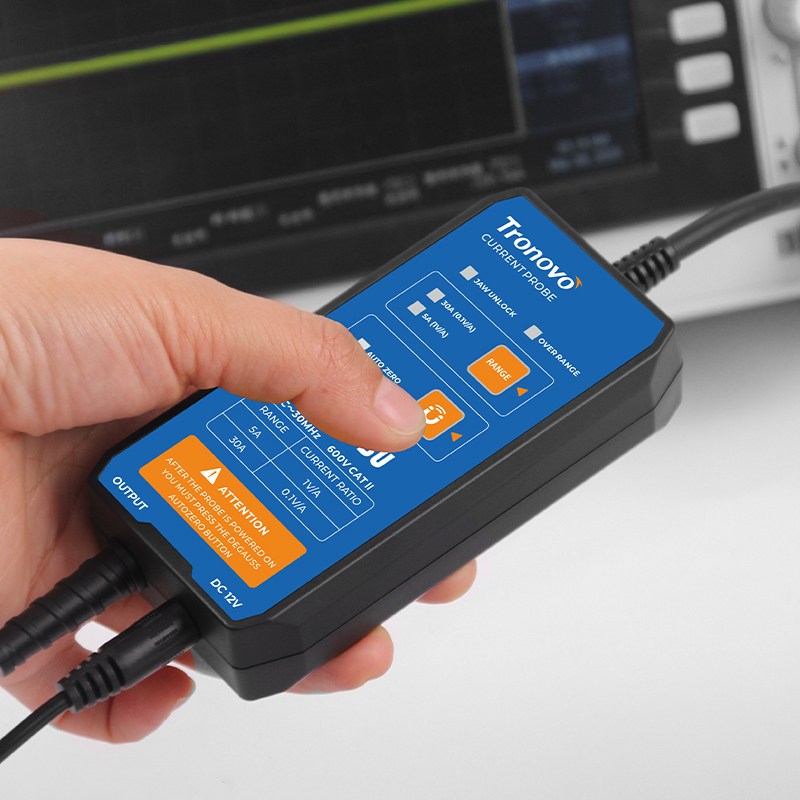

自动/手动调零按下ZERO按钮，即刻开启智能测量新体验！这款电流探头搭载先进的内置自动调零功能，只需轻按一键，瞬间完成精准的消磁与零位调整，彻底消除残余磁场干扰，确保测量起点绝对归零，大幅提升数据准确性与可靠性。告别繁琐手动调零步骤，操作极致简化，测量效率倍增，尤其适合需要快速、重复测试的场景。 |

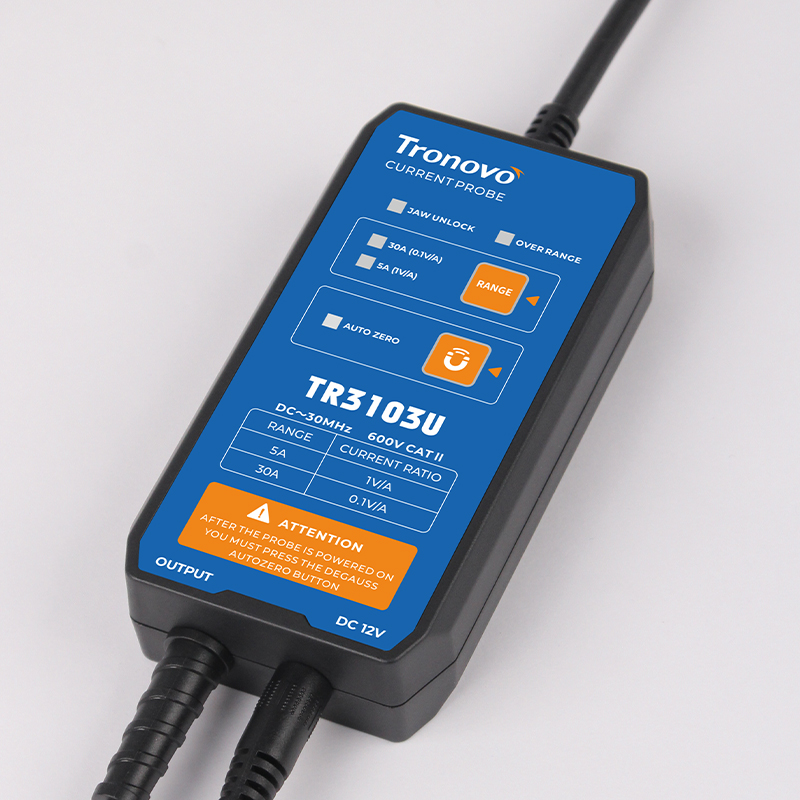

双量程设计100MHz顶级带宽覆盖复杂场景，RANGE键一键切换0.1V/A高量程（30A）与1V/A低量程（5A），5mA分辨率精准解析纳秒级瞬态电流，为射频电路与高速数字系统提供实验室级精度，±1%误差严控质量。 |
 |
 |

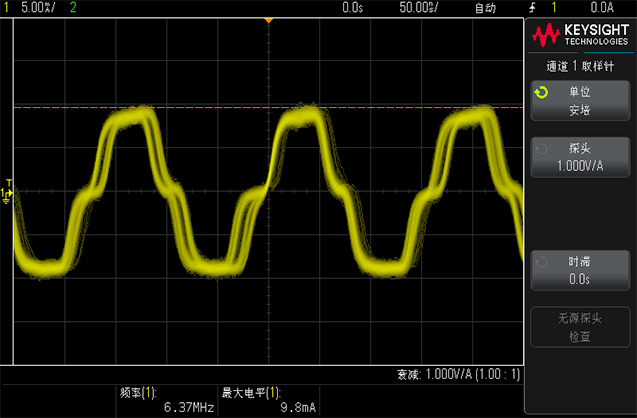

方波测试凭借超快上升时间与5mA级分辨率，精准捕捉方波信号的瞬态边缘（如开关电源的上升/下降沿），避免振铃失真；双量程一键切换（0.1V/A高量程与1V/A低量程）适应不同幅值方波，±1%精度确保从DC低频到300KHz高频的方波完整性分析，为SiC器件验证、数字IC时序测试提供实验室级可靠性，全系列通过EN安全认证，杜绝测量漂移。 |
| 型号 | TR3103W |
| 带宽（-3dB） | DC~50MHz |
| 上升时间 | 7ns |
| 最大测量电流rms | 30A |
| 最大测量范围peak | 50A |
| 量程 | 1V/A 5A 0.1V/A 30A |
| 分辨率 | 1V/A 5mA 0.1V/A 20mA |
| 精度 | 1V/A ±1%±5mA 0.1V/A ±1%±20mA |
| 延时 | 探头主机:14ns;BNC:5ns(线长1米) |
| 钳口直径 | ∅5mm |
| 终端负载要求 | ≥100KΩ |
| 供电方式 | DC12V/2A(标配适配器) |
| 绝缘线电压 | 600V CATII 300VCATIII |
