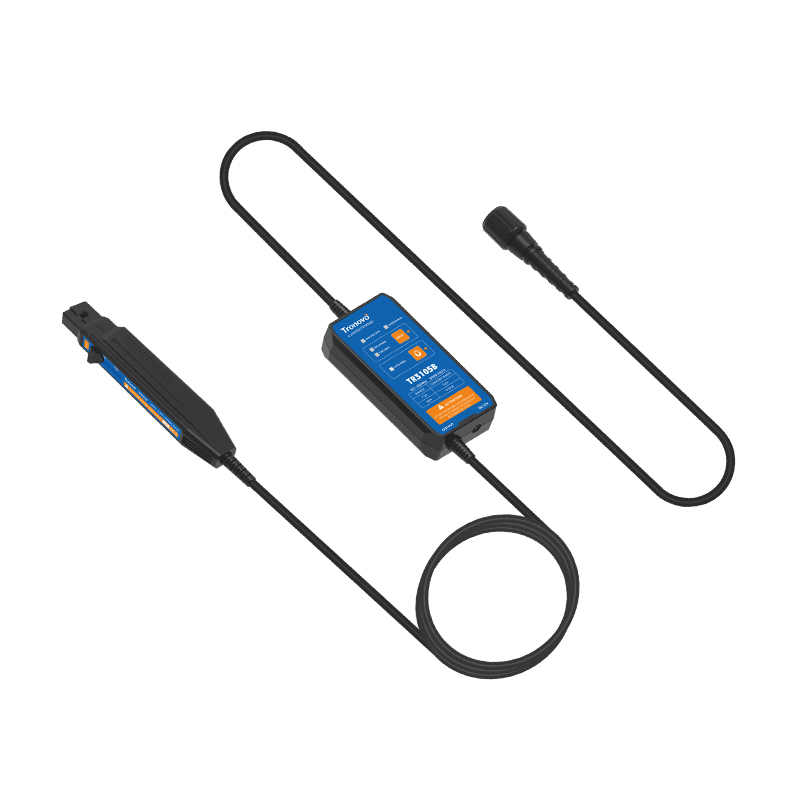

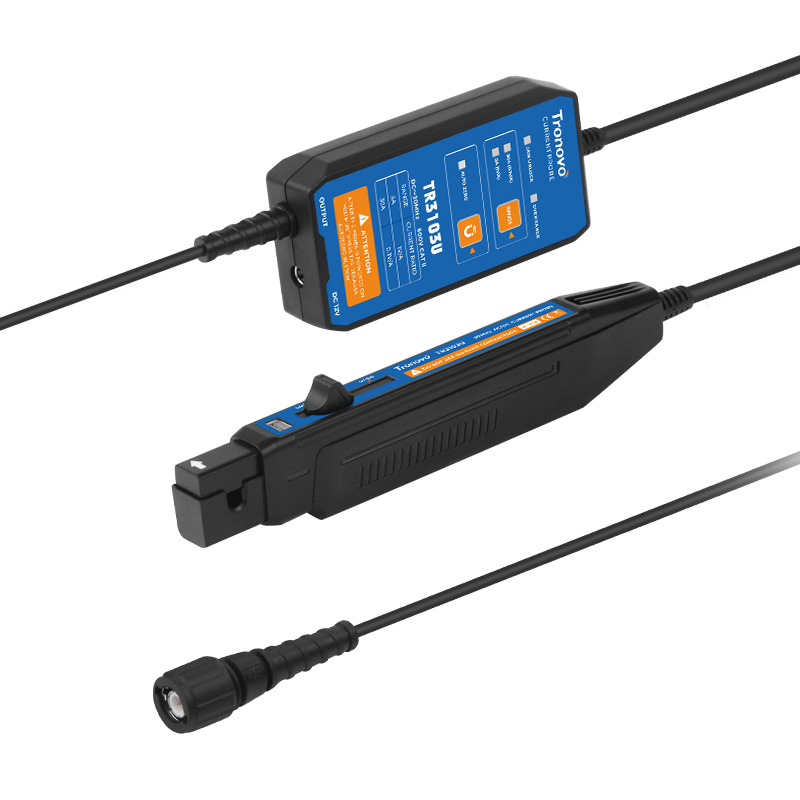

使用零磁通技术（霍尔元件）电流传感器，双量程设计覆盖微小至大电流，精准观测电流波形。无论高效开关器件的电流波动、节电设备低至1mA的电流，还是电源接通的高速瞬态电流，都能应对。出色的频率响应能力，能够分析和显示包含多种频率成分的电流波形，如开关频率、脉冲波形等，从而满足对复杂电流信号的全面测量需求。
产品特点
• 超宽频带覆盖：DC-30MHz带宽（-3dB点），11.7ns上升时间捕捉开关电源噪声
• 双量程智能切换：1V/A（5A量程）与0.1V/A（30A量程），5mA高分辨率
• 安全强化防护：600V CAT II绝缘，过流报警（≥30A红灯提示）
• 轻量化便携：255g超轻机身，5mm钳口适配PCB导线
 |

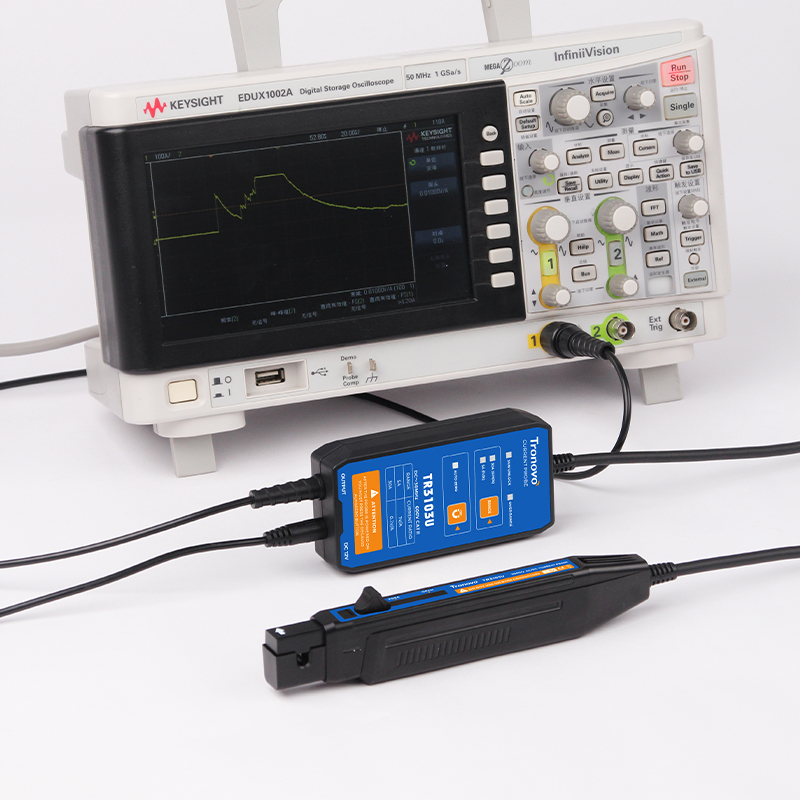

经济款小电流探头BNC接口直连Keysight、Tektronix、RIGOL等主流示波器，免除驱动安装。国产固纬/鼎阳到进口泰克即插即用，30秒完成电流测试链路搭建。标准化接口设计消除转接烦恼，实验室到生产线无缝切换。 |

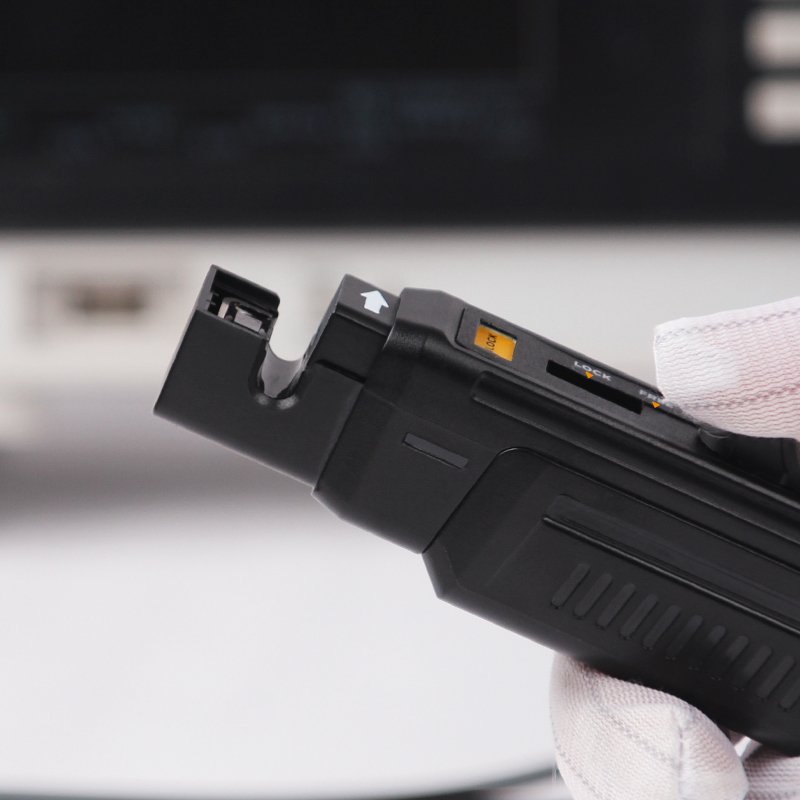

智能化钳口这款专业电流探头拥有仅5mm的紧凑钳口直径，专为狭窄空间布线测量而设计，轻松夹持细小导线。其智能感应功能确保测量安全可靠——当钳口未被完全推到底并锁定时，探头将清晰亮起红灯提示，有效防止因操作疏忽导致的数据误差或接触不良。 |
 |
 |

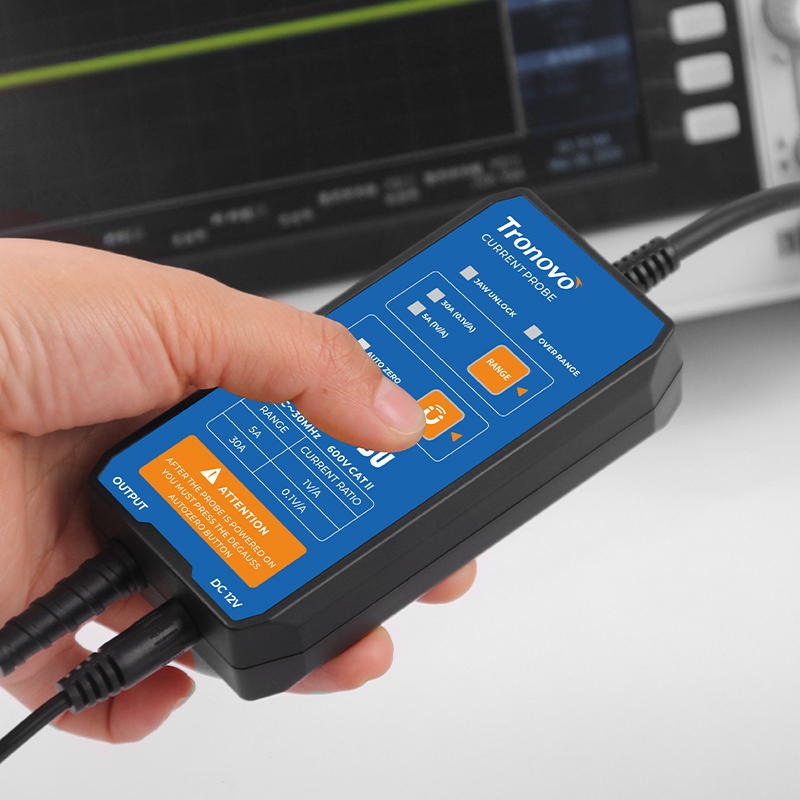

自动调零这款电流探头搭载智能一键调零功能，只需按下ZERO按钮即可自动完成消磁和零位调整，无需繁琐手动校准，大幅提升测量效率。内置的自动调零技术确保高精度数据采集，消除环境干扰误差，特别适用于精密电子检测、工业自动化及实验室场景。操作简单快捷，减少人为失误，让工程师和科研人员专注于核心测试任务。无论是高频电流测量还是微弱信号分析，都能提供稳定可靠的零基准。 |

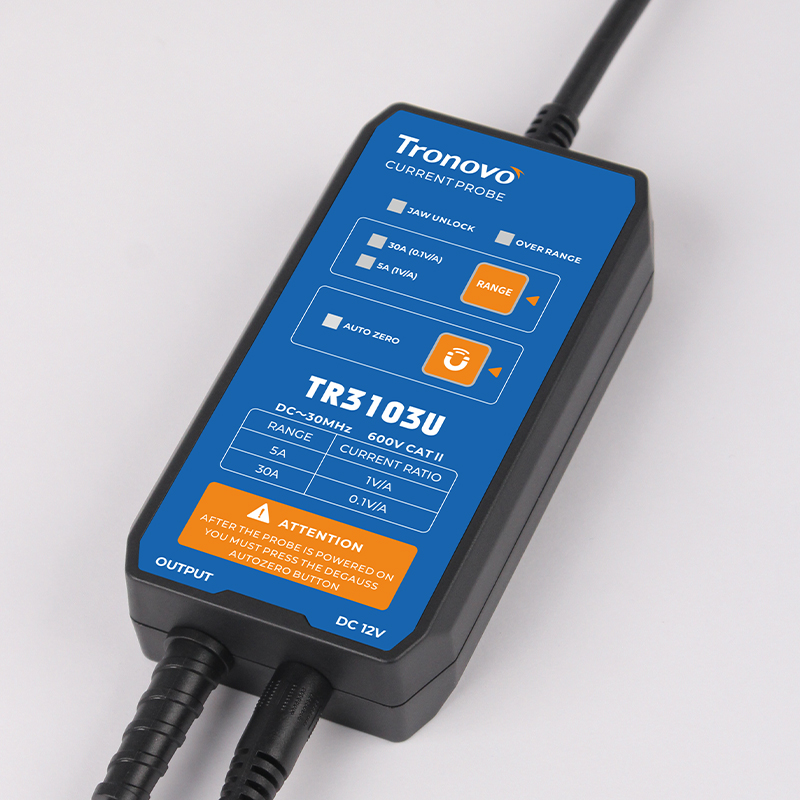

双量程设计30MHz带宽双量程覆盖，RANGE一键切换0.1V/A高量程（30A）与1V/A低量程（5A），5mA高分辨率精准捕捉微小电流波动，适用于电源转换与电机驱动测试，±1%精度保障工业级可靠性。 |
 |
 |
宽频带覆盖30MHz宽频带宽应对电源转换、通信协议分析及EMC干扰诊断等多场景需求；低频DC电流与高频瞬态信号（如开关电源振铃或射频噪声）均能以±1%精度精准捕捉。 |
| 型号 | TR3103U |
| 带宽（-3dB） | DC~30MHz |
| 上升时间 | 11.7ns |
| 最大测量电流rms | 30A |
| 最大测量范围peak | 50A |
| 量程 | 1V/A 5A 0.1V/A 30A |
| 分辨率 | 1V/A 5mA 0.1V/A 20mA |
| 精度 | 1V/A ±1%±5mA 0.1V/A ±1%±20mA |
| 延时 | 探头主机:14ns;BNC:5ns(线长1米) |
| 钳口直径 | ∅5mm |
| 终端负载要求 | ≥100KΩ |
| 供电方式 | DC12V/2A(标配适配器) |
| 绝缘线电压 | 600V CATII 300VCATIII |
