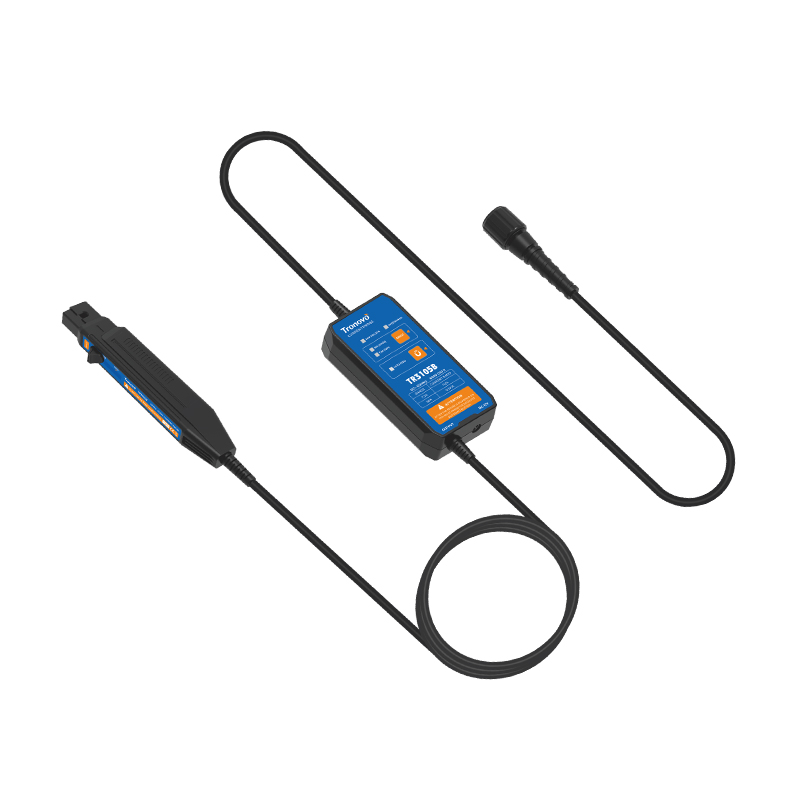

使用零磁通技术（霍尔元件）电流传感器，双量程设计覆盖微小至大电流，精准观测电流波形。无论高效开关器件的电流波动、节电设备低至1mA的电流，还是电源接通的高速瞬态电流，都能应对。出色的频率响应能力，能够分析和显示包含多种频率成分的电流波形，如开关频率、脉冲波形等，从而满足对复杂电流信号的全面测量需求。
产品特点
• 行业顶尖带宽：DC-120MHz超高频宽，2.92ns上升时间适配高速数字电路
• 双量程智能切换：1V/A（5A）与0.1V/A（30A），±1%±1mA精度
• 全环境可靠运行：2000米海拔操作，污染环境（2级）稳定工作
• 安全冗余设计：超限声光报警（≥50A），符合EN61326-1 EMC标准
 |

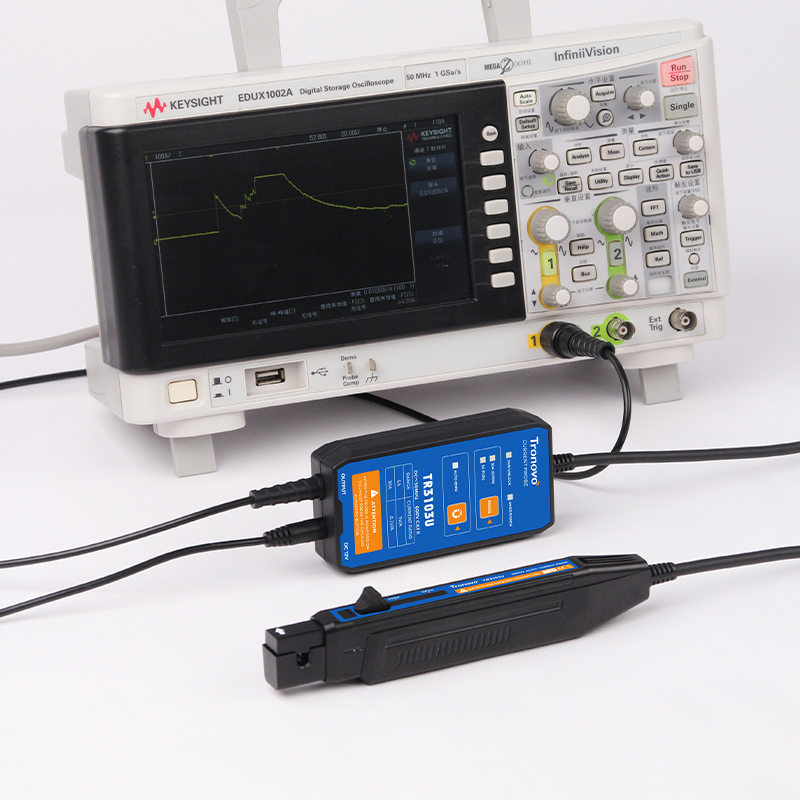

旗舰款高频高精度电流探头120MHz高端带宽下仍保持极致兼容性，原生支持力科HDO1000/是德9000系列。BNC物理接口直通示波器前端，免除转换器损耗，高速数字系统测试即开即用。 |

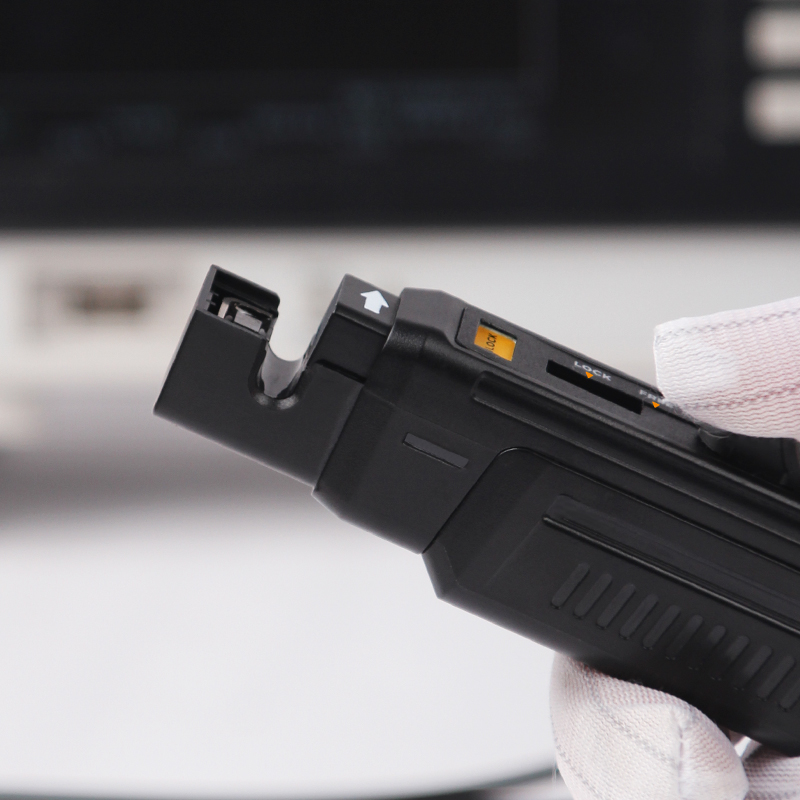

智能化钳口工程师必备的5mm口径电流探头，创新安全预警系统让测量更安心！当钳口未完全闭合时，探头将自动亮起醒目红灯警示，彻底避免因钳口虚闭导致的测量误差。 |
 |
 |

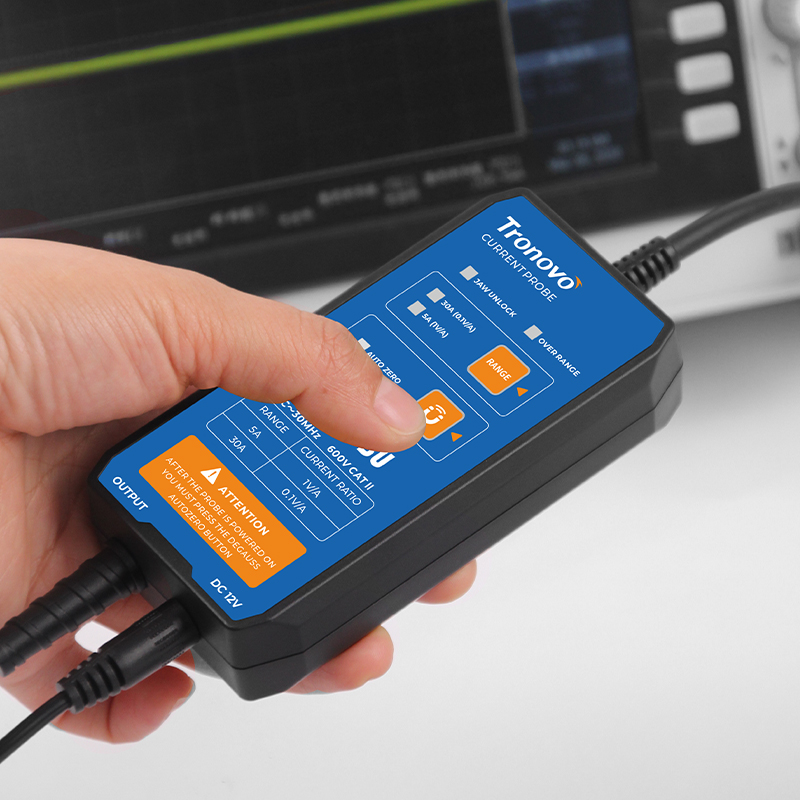

自动调零这款智能电流探头搭载便捷的“ZERO”按钮，一键触发内置自动调零功能，瞬间完成消磁与零位调整，彻底消除环境干扰和剩余电流带来的测量偏差。无需繁复操作，按下即精准归零，确保每次电流检测的起点绝对准确可靠，大幅提升测量效率和数据的可信度。工程师在复杂电磁环境或高精度要求下，也能快速获得纯净读数，让调试、诊断更高效便捷。 |
双量程设计120MHz超宽带突破极限，RANGE键一键切换0.1V/A（30A）与1V/A（5A）量程，1mA分辨率精准捕捉高速瞬变，为5G通信与航天电子提供纳秒级响应，±1%精度通过全温区验证。 |
 |
 |
高速电流观测120MHz宽频带的电流探头可轻松观测响应时间快，能够实时捕捉瞬态电流信号，适合测量开关电源、电机驱动等快速变化的电流波形。 |

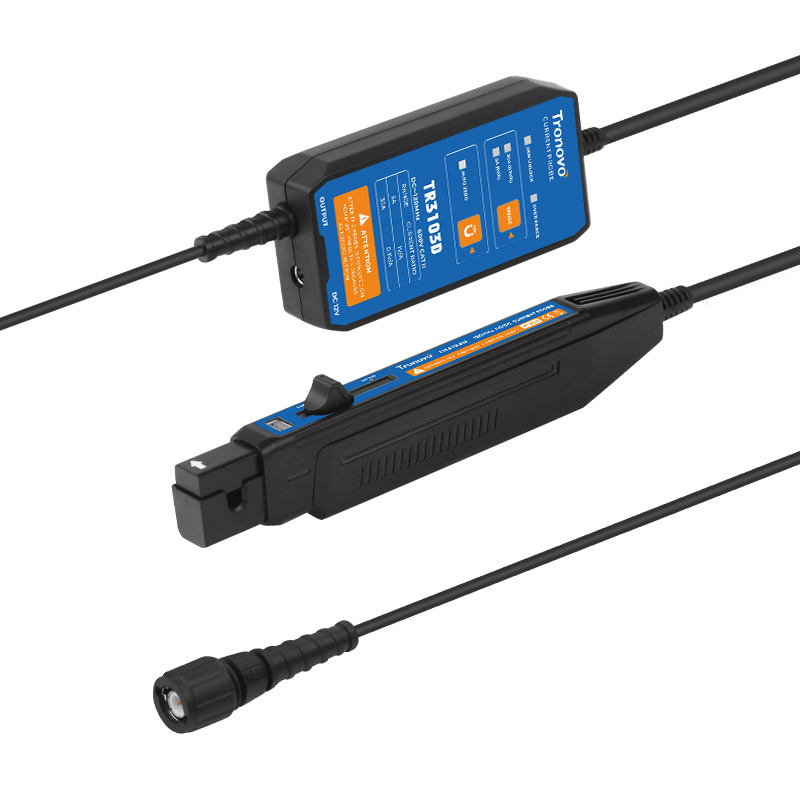

| 型号 | TR3103D |
| 带宽（-3dB） | DC~120MHz |
| 上升时间 | 2.92ns |
| 最大测量电流rms | 30A |
| 最大测量范围peak | 50A |
| 量程 | 1V/A 5A 0.1V/A 30A |
| 分辨率 | 1V/A 1mA 0.1V/A 10mA |
| 精度 | 1V/A ±1%±1mA 0.1V/A ±1%±10mA |
| 延时 | 探头主机:14ns;BNC:5ns(线长1米) |
| 钳口直径 | ∅5mm |
| 终端负载要求 | ≥100KΩ |
| 供电方式 | DC12V/2A(标配适配器) |
| 绝缘线电压 | 600V CATII 300VCATIII |
