使用零磁通技术（霍尔元件）电流传感器，双量程设计覆盖微小至大电流，精准观测电流波形。无论高效开关器件的电流波动、节电设备低至1mA的电流，还是电源接通的高速瞬态电流，都能应对。出色的频率响应能力，能够分析和显示包含多种频率成分的电流波形，如开关频率、脉冲波形等，从而满足对复杂电流信号的全面测量需求。
产品特点
• 顶级带宽性能：DC-100MHz超高频宽，3.5ns上升时间适配5G通信测试
• 双档高精度：1V/A（5A）与0.1V/A（30A）量程，±1%±5mA基础精度
• 智能温控保护：内置过热保护电路，避免满量程运行风险
• 环境强适应：0℃~50℃宽温操作，85%RH湿度耐受
 |

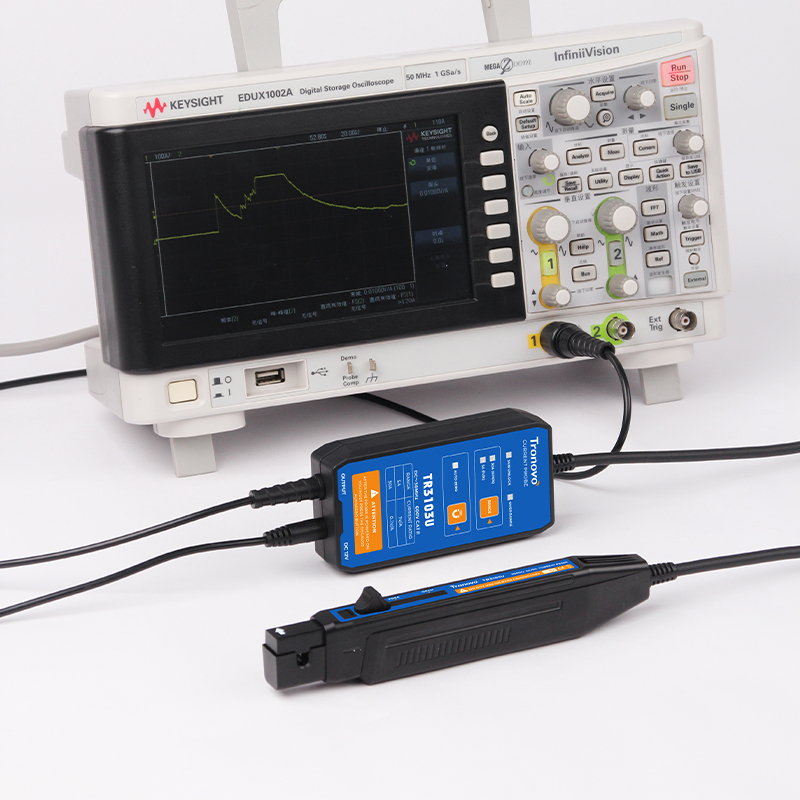

经济款高频高精度电流探头力科HDO4000/是德专属优化，BNC直连免除转换器。即插即用架构支持多品牌示波器混合使用场景，百兆级信号采集无需额外配置，射频测试效率倍增。 |

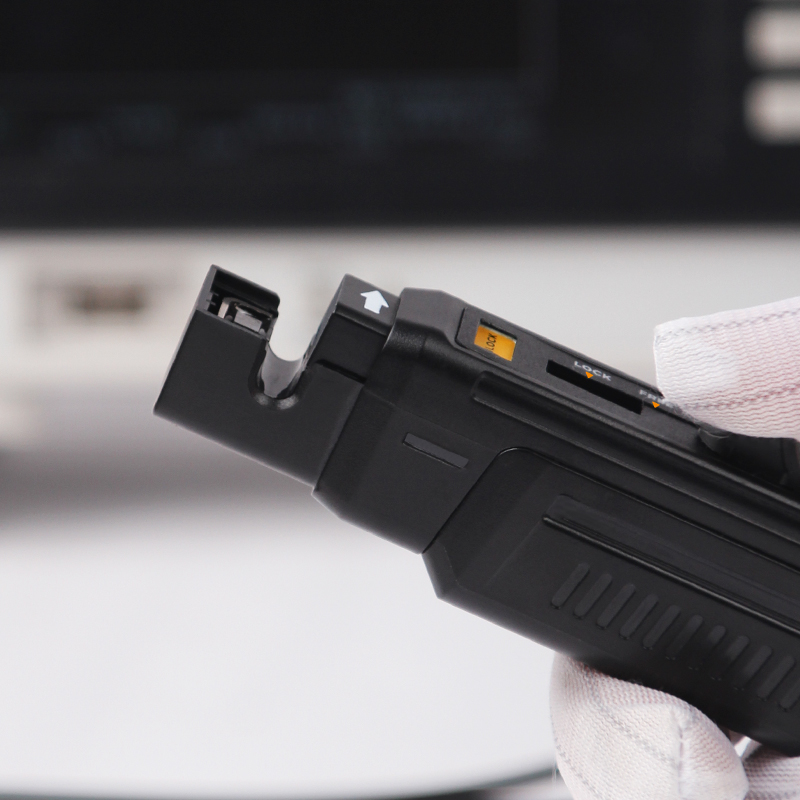

智能化钳口电流探头钳口直径仅5mm，设计紧凑便于狭小空间测量时，安全操作至关重要：一旦钳口未完全锁上（即推到底），探头立即亮红灯提示，确保用户避免测量失误或触电风险。这款高级功能结合小巧尺寸与智能警报系统，提升工程师在复杂环境中的工作效率和准确性，特别适合电子维修和工业检测场景。 |
 |
 |

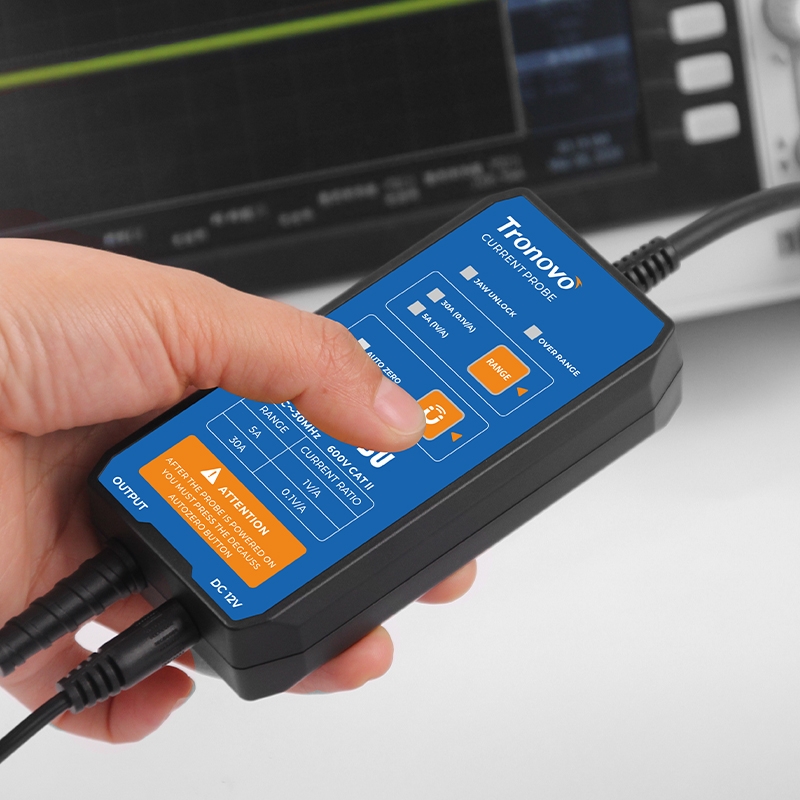

自动调零按下ZERO按钮进行自动调零与消磁功能，瞬间完成精准的零位校准和磁滞消除，彻底摆脱传统繁琐的手动调零步骤。无论面对复杂电磁环境还是频繁切换量程，都能确保测量基线始终归零，保障数据的绝对准确性和可靠性。 |

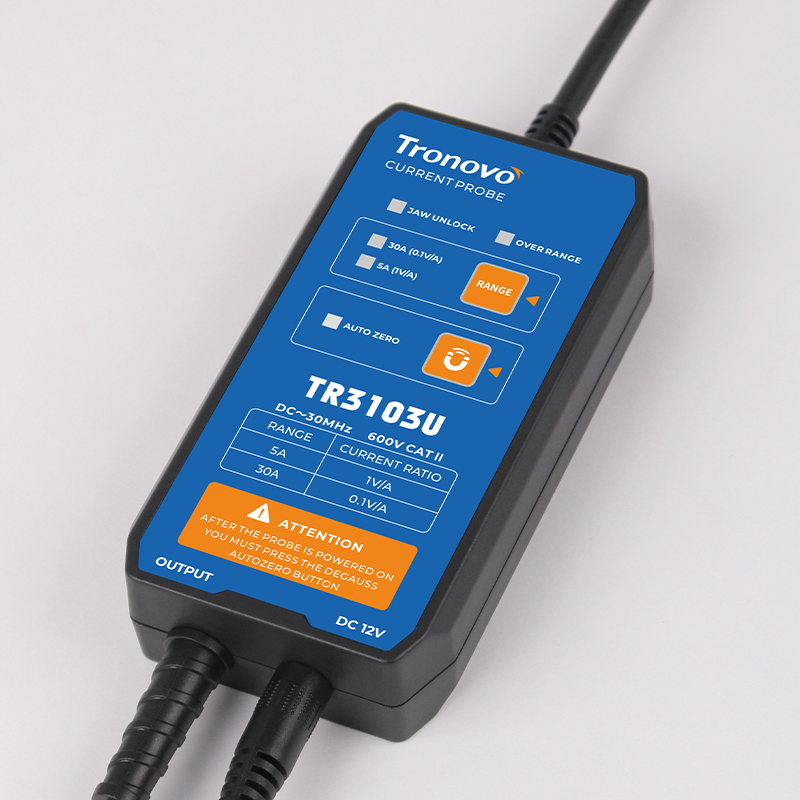

双量程设计微小电流与超强负载，一钳双量程全覆盖！TR3150A以0.1V/A(75A)和0.01V/A(500A)双档位设计，5MHz带宽精准解析大功率设备电流特性。峰值750A抗冲击能力，±1%精度兼顾10mA级微小信号检测。一键切换量程时，JAW UNLOCK锁定指示灯确保钳口闭合安全，避免人为操作误差。适用于电动汽车充电桩、工业电源等高压大电流场景，双档位灵活切换让高功率系统调试化繁为简！ |
 |
 |

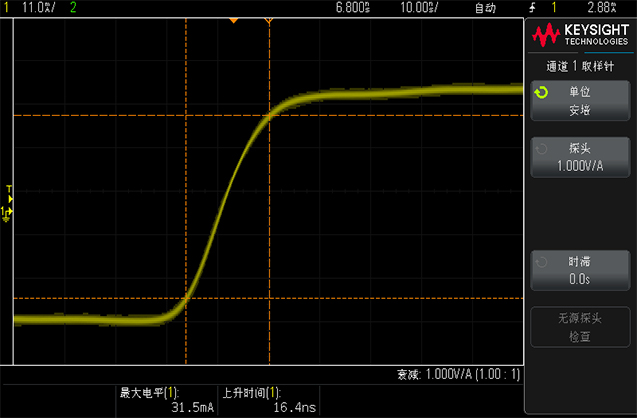

快速响应波形变化凭借100MHz带宽与5mA级高分辨率，精准捕捉开关电源纳秒级瞬态波动（上升时间＜15ns）及SiC器件200kHz以上高频信号变化，实时还原振铃幅度、相位差等关键参数，为工业激光电源、新能源电驱及射频电路提供实验室级分析精度。 |
| 型号 | TR3103Z |
| 带宽（-3dB） | DC~100MHz |
| 上升时间 | 3.5s |
| 最大测量电流rms | 30A |
| 最大测量范围peak | 50A |
| 量程 | 1V/A 5A 0.1V/A 30A |
| 分辨率 | 1V/A 5mA 0.1V/A 20mA |
| 精度 | 1V/A ±1%±5mA 0.1V/A ±1%±20mA |
| 延时 | 探头主机:14ns;BNC:5ns(线长1米) |
| 钳口直径 | ∅5mm |
| 终端负载要求 | ≥100KΩ |
| 供电方式 | DC12V/2A(标配适配器) |
| 绝缘线电压 | 600V CATII 300VCATIII |
