使用零磁通技术（霍尔元件）电流传感器，双量程设计覆盖微小至大电流，精准观测电流波形。无论高效开关器件的电流波动、节电设备低至1mA的电流，还是电源接通的高速瞬态电流，都能应对。出色的频率响应能力，能够分析和显示包含多种频率成分的电流波形，如开关频率、脉冲波形等，从而满足对复杂电流信号的全面测量需求。
产品特点
• 宽频大电流方案：50MHz带宽，7ns上升时间覆盖新能源车电控系统
• 纳米级分辨率：10mA分辨率（50A量程），精准量化电流纹波
• 紧凑空间适配：176mm×39.5mm×18mm超小钳体，狭窄环境灵活部署
• 全球合规认证：EN61010-2-032安规+WEEE环保指令
 |

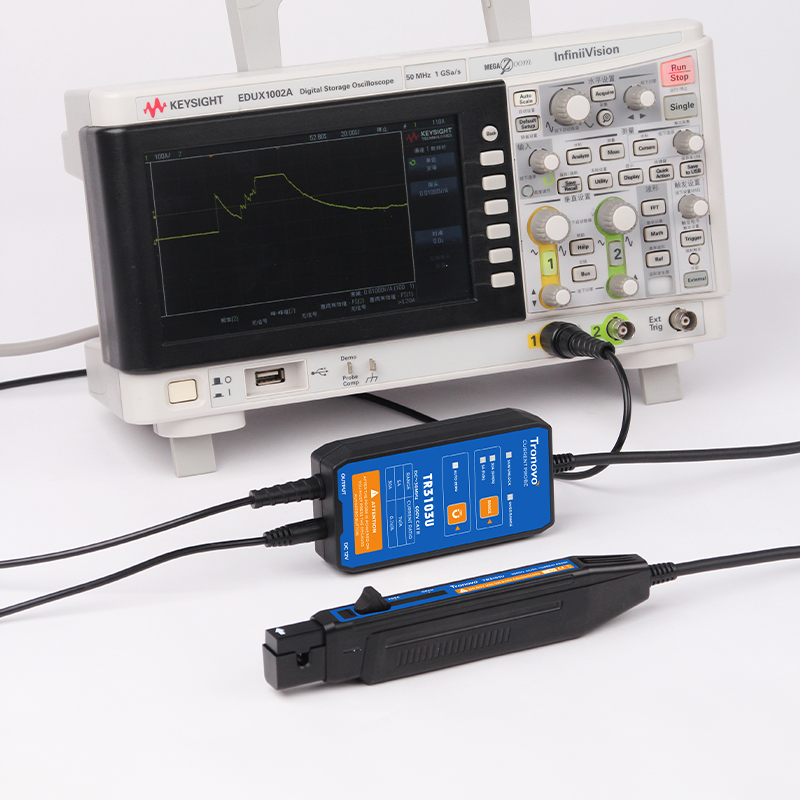

基础款高频高精度电流探头抗干扰BNC接口兼容国产鼎阳SDS5000X与进口泰克MDO4000混用环境。插入示波器通道即自动匹配量程，更换测试平台无需重新配置。 |

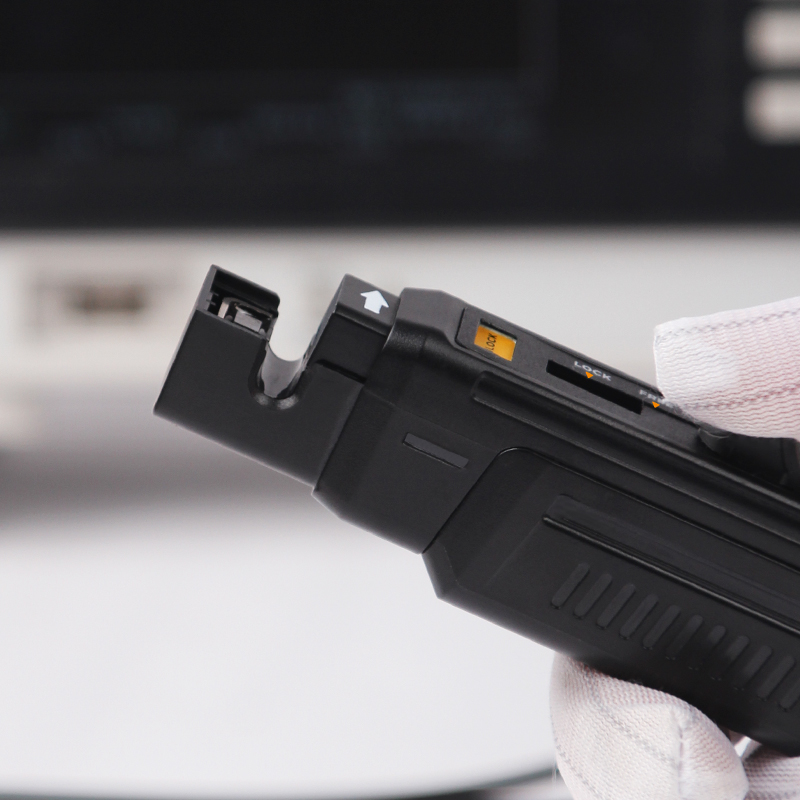

智能化钳口配备5mm钳口，特别设置智能闭锁警示。当钳口未完全推至闭合位置时，探头将自动触发的红灯提示，直观提醒用户正确操作。该设计有效防止因操作疏漏导致的测量偏差或安全隐患，尤其适合在空间受限的配电柜、精密电路板及工业设备中进行非接触式电流测量。5mm小口径轻松应对狭窄布线环境。 |
 |
 |

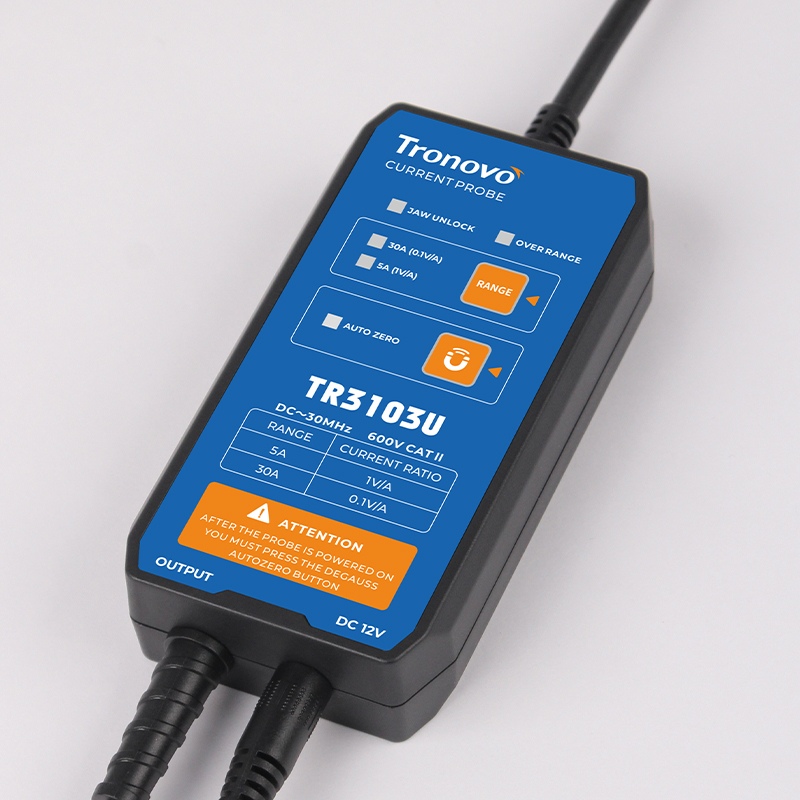

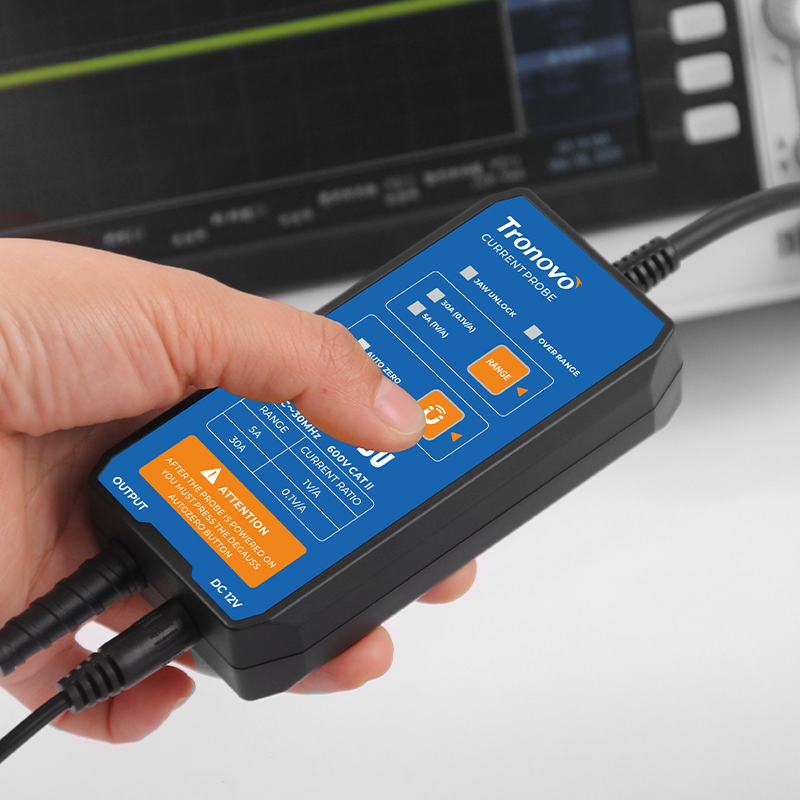

自动/手动调零这款电流探头配备便捷的ZERO按钮，集成智能自动消磁与零位调整功能。只需轻按一键，内置系统瞬间完成精准调零操作，彻底消除残余磁场和零点漂移，确保每次测量起点绝对准确。省去繁琐手动校准步骤，大幅提升检测效率，特别适合需要快速、重复测量的应用场景。其智能调零技术有效对抗环境干扰，保障微弱电流信号的高精度捕捉，为工程师提供稳定可靠的测试基准，让复杂电流测量工作化繁为简，专业高效。 |
双量程设计50MHz带宽结合75A峰值能力，RANGE键一键切换0.1V/A高量程（50A）与1V/A低量程（7.5A），10mA分辨率确保宽动态范围精度，适配变频器与大功率电源验证，±1%精度符合CAT III安全标准。 |
 |
 |

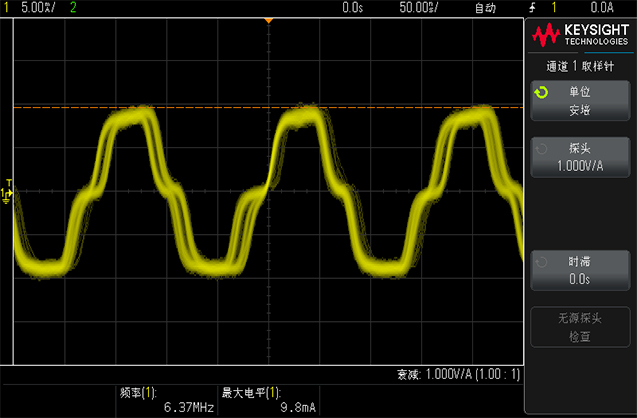

小电流测量可观测从微小电流到大电流各种电平的电流波形。可观测控制电路中通过控制电流或低功率工作的小型电子设备的功耗变化。满足电子工程师对电路的优化设计需求。 |
| 型号 | TR3105B |
| 带宽（-3dB） | DC~50MHz |
| 上升时间 | 7ns |
| 最大测量电流rms | 50A |
| 最大测量范围peak | 75A |
| 量程 | 1V/A 7.5A 0.1V/A 50A |
| 分辨率 | 1V/A 1mA 0.1V/A 10mA |
| 精度 | 1V/A ±1%±1mA 0.1V/A ±1%±10mA |
| 延时 | 探头主机:14ns;BNC:5ns(线长1米) |
| 钳口直径 | ∅5mm |
| 终端负载要求 | ≥100KΩ |
| 供电方式 | DC12V/2A(标配适配器) |
| 绝缘线电压 | 600V CATII 300VCATIII |
