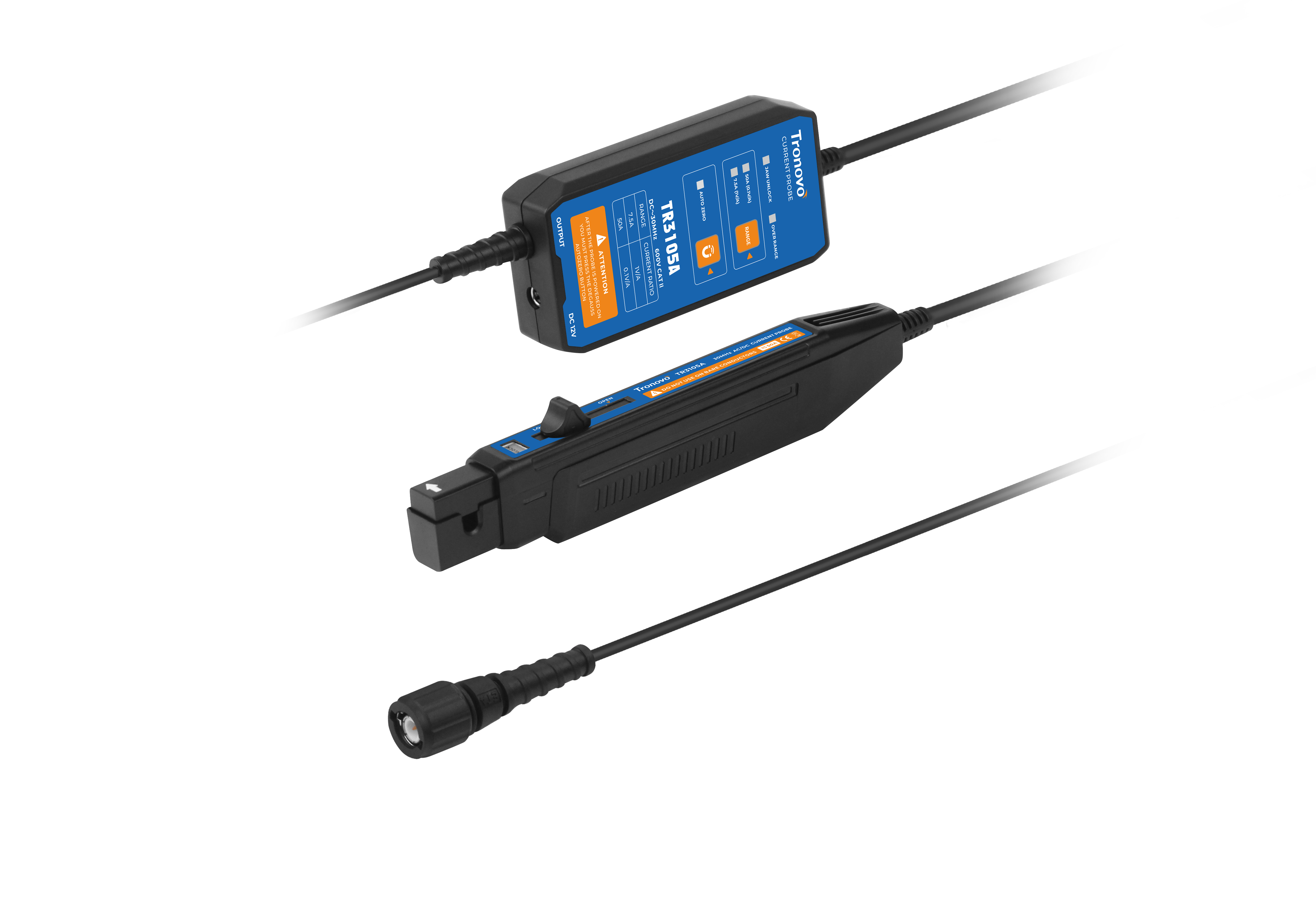

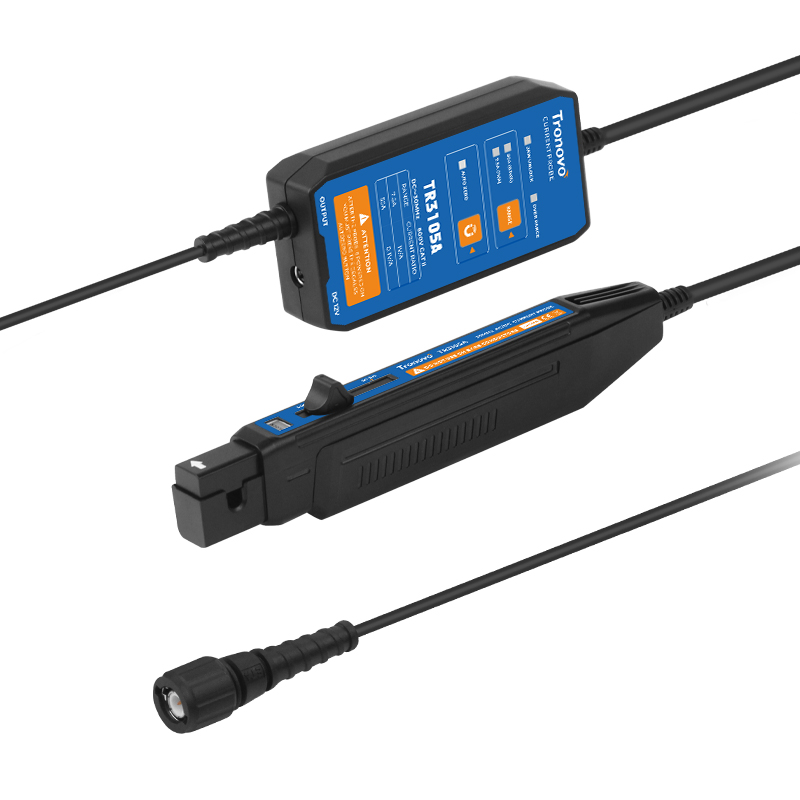

TR3105A

50A/30MHz高频电流探头

这款零磁通技术（霍尔元件）电流传感器，双量程设计覆盖微小至大电流，精准观测电流波形。无论高效开关器件的电流波动、节电设备低至1mA的电流，还是电源接通的高速瞬态电流，都能应对。出色的频率响应能力，能够分析和显示包含多种频率成分的电流波形，如开关频率、脉冲波形等，从而满足对复杂电流信号的全面测量需求。

产品特点
• 高带宽与高频响应
• 支持DC至30MHz带宽，可精准捕捉纳秒级快速瞬变电流。
• 高精度与低误差
• 全量程内精度达±1%，分辨率低至1mA（小量程档）

• 双量程灵活切换
• 一键切换兼顾大电流脉冲与小电流稳态测量）

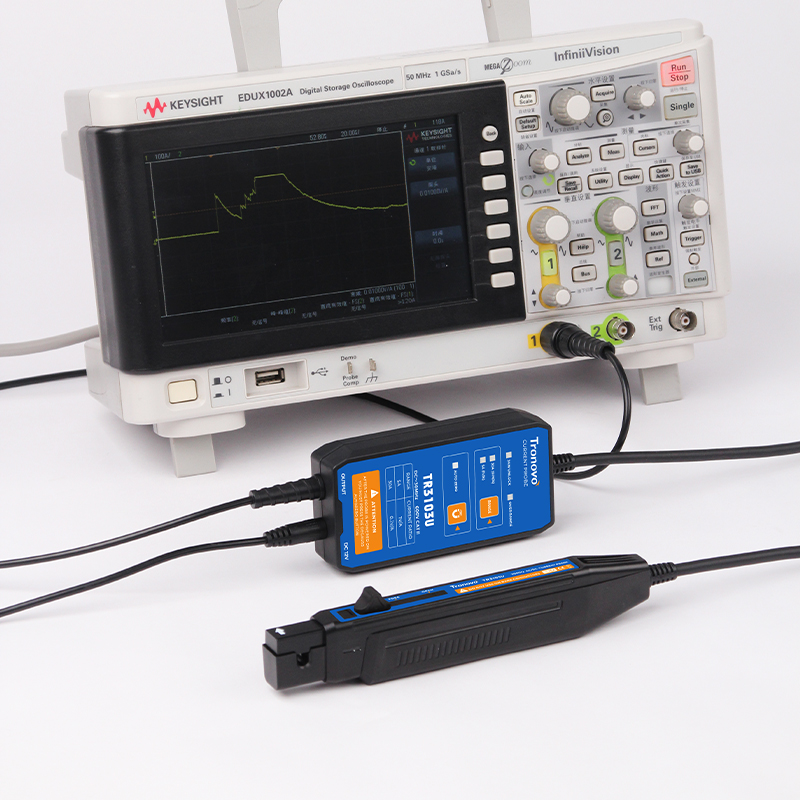

• 兼容BNC接口示波器

基础款高精度电流探头

50A大电流场景下仍保持BNC全接口兼容性，横河DLM3000/麦科信TO系列直连可用。无驱动设计规避系统冲突风险，强电磁环境即插即测。

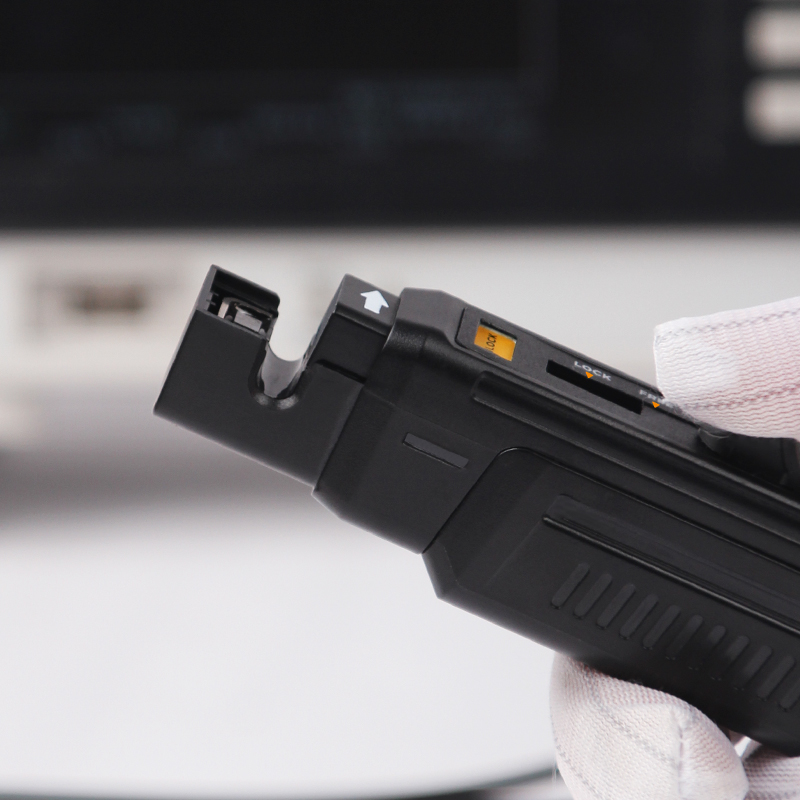

智能化钳口

5mm的纤细钳口，轻松深入狭小空间，精准测量紧凑型电路中的电流信号。其智能设计确保操作安全可靠：当钳口未完全推入锁定到位时，探头会立即亮起醒目红灯提示，有效防止因操作疏忽导致的测量误差或安全隐患。

自动调零

按下ZERO按钮即触发探头内置自动调零功能，瞬间完成消磁零位调整，彻底消除残余电流干扰。此项创新技术简化操作流程，省去手动校准步骤，确保毫安级精准测量。工程师在复杂电磁环境中仍能快速获取可靠数据，大幅提升测试效率与设备稳定性。

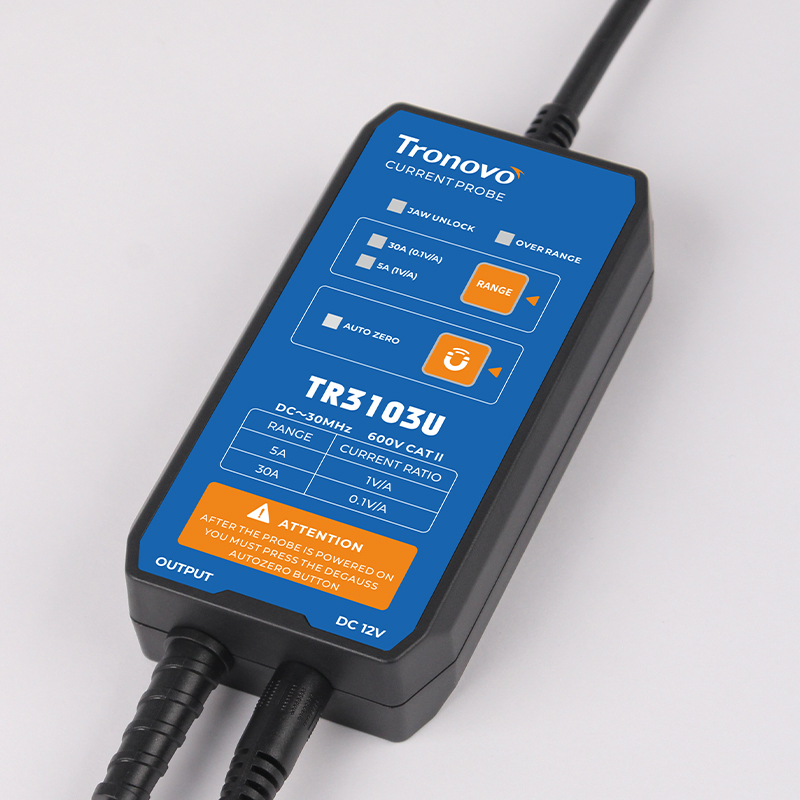

双量程设计

30MHz带宽支持50A大电流测试，创新双量程RANGE键一键切换0.1V/A（50A）与1V/A（7.5A），1mA超高分辨率捕捉微弱信号，专为新能源电驱与工业控制设计。

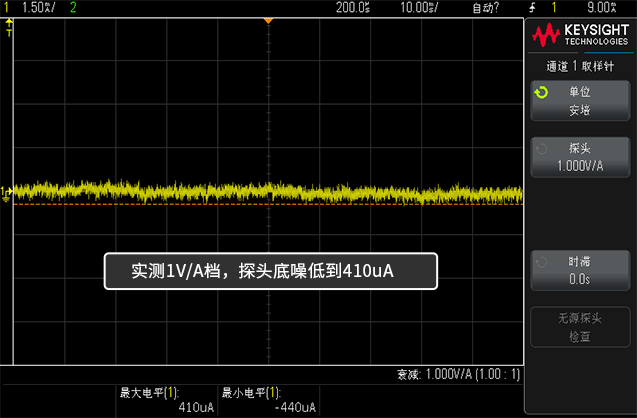

低噪声

在1V/A量程下，实测底噪仅为410Ua,满足工程师对毫安级别的小电流应用测试。

型号	TR3105A
带宽（-3dB）	DC~30MHz
上升时间	11.7ns
最大测量电流rms	50A
最大测量范围peak	75A
量程	1V/A 7.5A 0.1V/A 50A
分辨率	1V/A 1mA 0.1V/A 10mA
精度	1V/A ±1%±1mA 0.1V/A ±1%±10mA
延时	探头主机:14ns;BNC:5ns(线长1米)
钳口直径	∅5mm
终端负载要求	≥100KΩ
供电方式	DC12V/2A(标配适配器)
绝缘线电压	600V CATII 300VCATIII
