TR2512系列

低电阻测试仪

TR2512系列直流低电阻测试仪采用4.3寸段码式大字体液晶展，显示清晰易读。操作简单方便,易学易懂,不需要专业人员即可进行操作。测试速度快、效率高、可大大缩短测试时间、精度高、可靠性好、采用稳定的电路设计和先进的算法,确保了测试结果的准确性和稳定性。接口丰富,可通过Handler接口实现联机操作,方便进行自动化生产和检测。

产品特点
• 4.3寸段码式大字体液晶屏
• 软开关功能
• 快速45ms/次，慢速110ms/次
• 最高电阻精度:0.05%,最小分辨率:1uQ
• 用户自校准功能(0 ADJ)
• 直读值与百分比误差显示
• 上超、下超、合格分选及讯响功能
• 内部可保持5组参数文件
• Handler接口用于实现联机操作

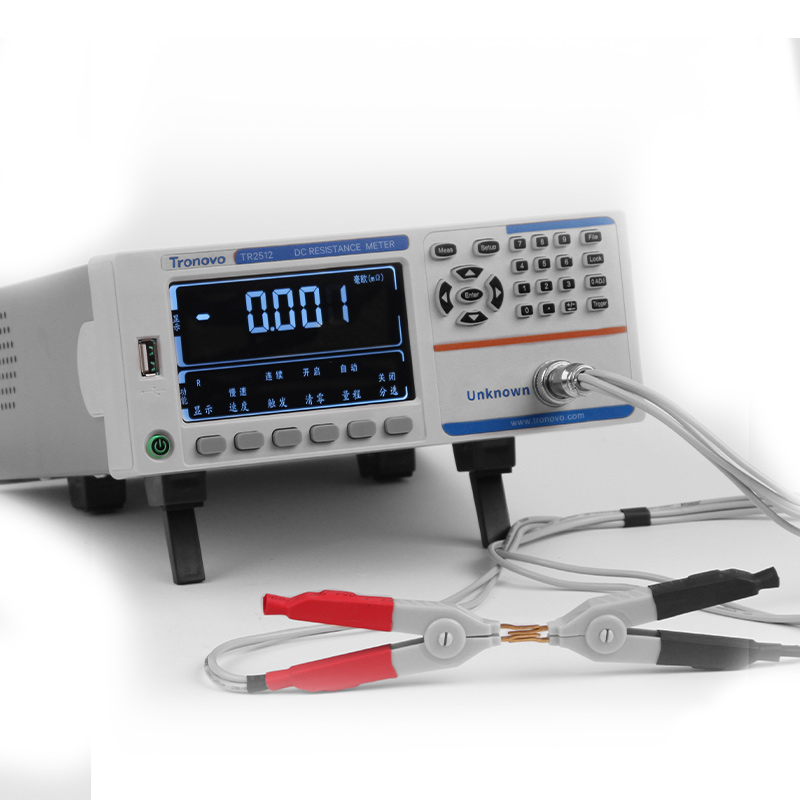

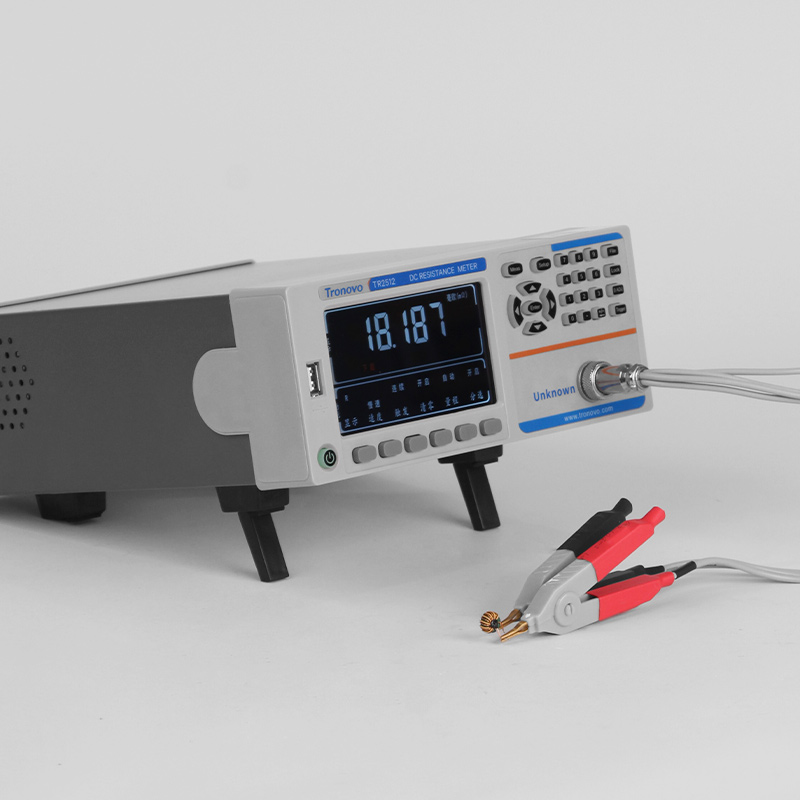

短路清零

通过直接短接两夹，仪器会自动捕捉当前回路中测试线电阻、接触电阻等固有干扰值，并将其纳入补偿基准。这一步能精准抵消导线阻抗、夹头接触阻抗等带来的测量偏差，尤其在检测毫欧级微小电阻时，可大幅提升数据可靠性，确保后续对电机绕组、电缆接头、金属导体等低阻器件的测量结果真实反映其实际电阻值，为精密检测提供扎实基础。

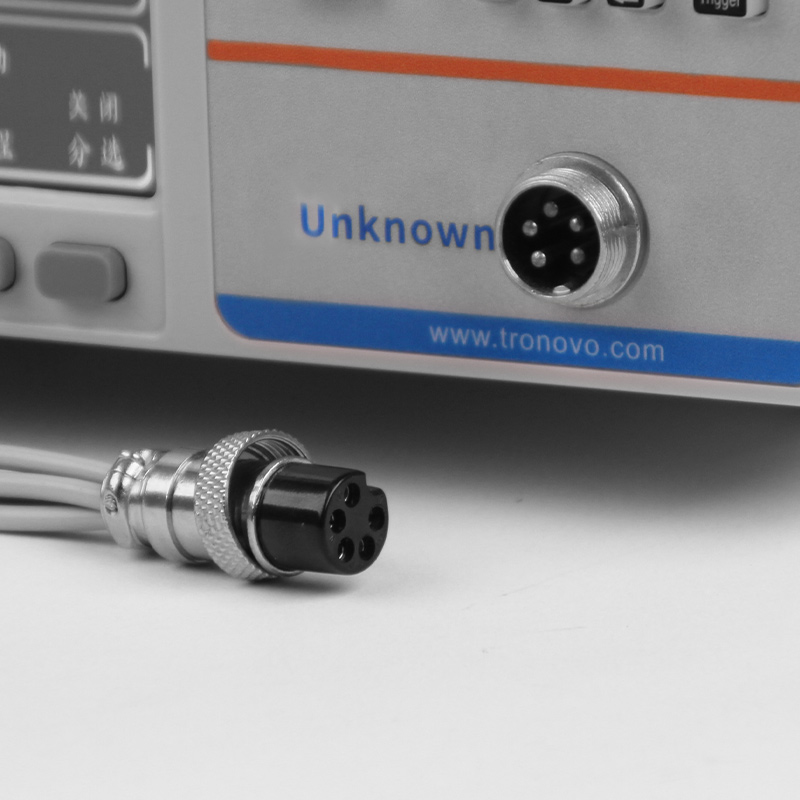

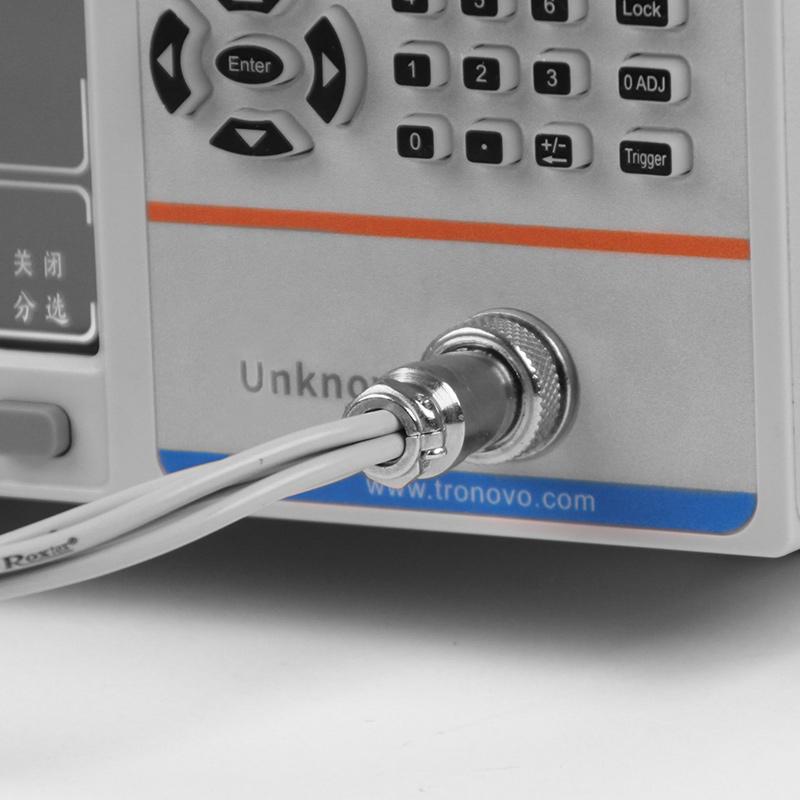

四端测试精度高

配备5芯航空插头，多触点设计增强连接紧密性，配合精密卡扣结构，有效减少插拔磨损与接触不良，确保测试回路稳定导通；同时采用四端测试法，分离电流与电压测量路径，电流线负责注入恒定电流，电压线精准捕捉被测物两端压降，彻底规避测试线电阻与接触阻抗干扰，双重保障让毫欧级低阻测量更精准，无论是检测电机绕组、电缆接头还是金属导体，都能稳定输出可靠数据。

分选功能

直流低电阻测试仪具有上超、下超、合格分选功能，可预设电阻阈值，测试时自动比对结果并快速归类，超上限、超下限或合格状态一目了然，大幅提升批量检测效率；配合讯响功能，通过不同声光提示直观反馈分选结果，无需紧盯屏幕即可判断状态，尤其适合生产线快速筛查场景，无论是电机绕组、连接器等部件的批量质检，还是实验室多样本对比测试，都能让分选更高效、判断更便捷，减少人为误判。

随机附件

直流低电阻测试仪标配实用附件，含 RS232C 串口线，可便捷连接电脑实现数据传输与远程控制，助力批量测试数据的记录分析；四端低电阻测试线专为精准测量设计，分离电流与电压路径，配合仪器实现高精度检测；三孔通用 AC 电源线适配多种供电环境，确保稳定供电。全套附件即拆即用，无需额外配置，从数据交互到测量执行再到电力支持，全方位满足测试需求，让操作更高效省心。

型号	TR2512	TR2512A	TR2515B
显示器	4.3寸大字体段码LCD显示屏
读数位数	4½ 位
电阻测量范围	1µΩ～2MΩ	10µΩ～200KΩ	1µΩ～20KΩ
电阻量程	20mΩ(TR2516A无) / 200mΩ/2Ω	20Ω / 200Ω / 2KΩ	20KΩ / 200KΩ(TR2512B无）/ 2MΩ(TR2512B无)
测量准确度	0.05%
电阻测量时间	快速45ms/次慢速110ms/次
温度测量时间	100±10ms
测量段配置	四端
测量设置参数保存	5组
量程方式	自动、保持
触发模式	单次、连续
清零	可全程清零
温度测量	传感器：PT100，PT500 -10.0℃—299.9℃；显示：-99.9℃—999.9℃
其他功能	温度补偿功能，温度转换功能
比较	信号输出：HI/IN/LO 讯响：鸣叫模式：OFF，IN，HI/LO
接口配置	RS232、HANDLER
附件	电源线、四端低电阻测试线
重量	约3.6Kg
外形尺寸	235X105X290mm
