PA（功率放大器）驱动电机动力线运行过程中，会同时产生差模电流与共模电流，两类电流会诱发不同类型的 EMI 电磁干扰。采用电流探头可实现非侵入式测量，测量原理主要分为霍尔效应、罗氏线圈两种；共模、差模二者测试接线、操作流程完全不同，下面为完整测试实操方案。

一、测试准备

设备清单

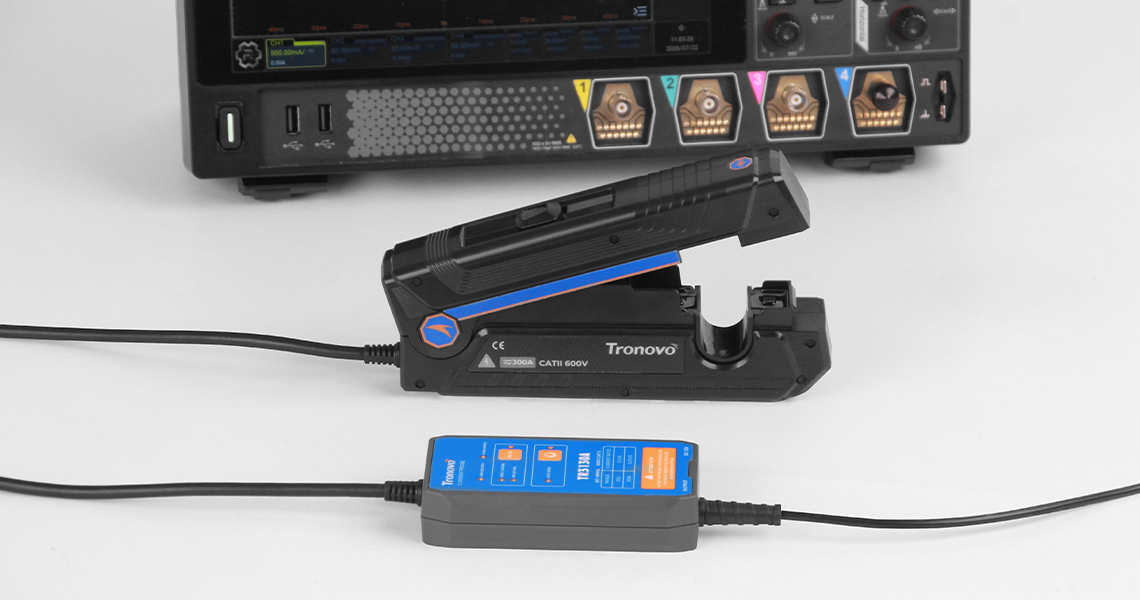

1. 电流探头：频率范围需要覆盖电机实际工作频段，推荐 DC~100MHz 带宽，可支持共模、差模电流测量；

2. 示波器：仪器带宽不得低于电流探头上限频率，具备双通道同步采集能力；

3. 测试夹具：导线固定支架、接地平板，还原产品真实接地工况；

4. 辅助配件：屏蔽连接线、50Ω 匹配负载（射频频段测试场景使用）。

测试环境要求

1. 测试区域远离变频器、大功率设备等强电磁干扰源；

2. 动力线缆与接地平板之间距离，按照设备实际安装状态布置；

3. 电流探头和动力导线保持垂直耦合摆放，防止探头偏移带来测量误差。

二、差模电流测试方法

概念说明：差模电流为相线与回线之间的电流差值。测试逻辑：分别采集相线、回线电流波形，再做差值运算得到差模电流。

操作步骤：

1. 将电机动力线的相线、回线分离开，两根导线不要互相交叉；

2. 使用电流探头单独夹持相线，示波器切换至电流测量模式，记录相线电流波形 IL；

3. 探头所有设置参数保持不变，单独夹持回线，采集回线电流波形 IN；

4. 调用示波器数学运算功能，计算差模电流：IDM = IL − IN；

5. 对波形幅值、频率特性做分析，重点捕捉电机启动、负载突变时刻的差模干扰峰值。

关键注意事项

- 测试过程尽量维持电机负载稳定，负载波动会直接干扰测试结果；

- 探头钳口必须完全闭合，漏磁会造成测试数据出现明显偏差。

三、共模电流测试方法

概念说明：共模电流是相线、回线流向大地的电流总和。测试逻辑：相线、回线同时塞入探头钳口，差模磁场互相抵消，示波器读取到的就是共模电流。

操作步骤：

1. 把电机相线、回线并拢平行摆放，导线总宽度小于探头钳口开口；

2. 电流探头同时钳住两根线缆；相线、回线差模电流方向相反，二者磁场相互抵消；

3. 示波器直接读出波形，即为共模电流 ICM；

4. 对地共模电流备选方案：电机外壳可靠接地，将电流探头串接在接地线上，直接测量接地电流；接地电流数值约等于总共模电流。

关键注意事项

- 相线、回线务必平行紧贴；如果两根线缆间隙过大，差模磁场无法完全抵消，测试会引入很大误差；

- 三相电机测试：探头需要同时夹持全部三根相线；三相共模电流为三根相线电流矢量之和。

四、探头校准与常见误差处理

探头校准要点

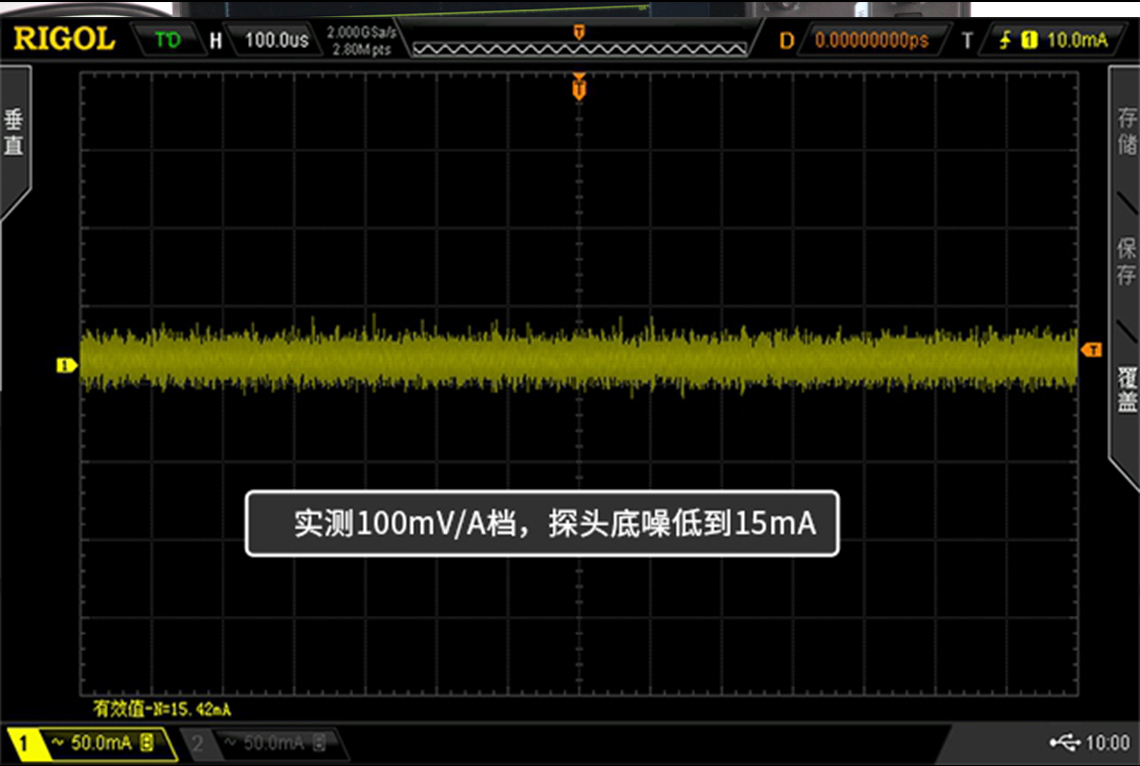

1. 每次开展测试前，利用示波器校准源完成电流探头增益校准；

2. 电流探头在不同频率下灵敏度存在差异，高频率测试场景需要依据频响曲线修正读数。

误差来源与解决对策

五、测试数据应用与 EMC 整改参考

拿到共模、差模电流测试数据后，可以针对性开展 EMI 干扰整改：

1. 差模电流超标：动力线缆两端串联差模电感，或者增加 X 电容，抑制差模干扰；

2. 共模电流超标：动力线对大地增加共模电感、Y 电容，同时优化电机外壳接地设计；

3. 完整记录不同负载、不同工作频率条件下电流数据，为整机 EMC 整改提供量化测试依据。
