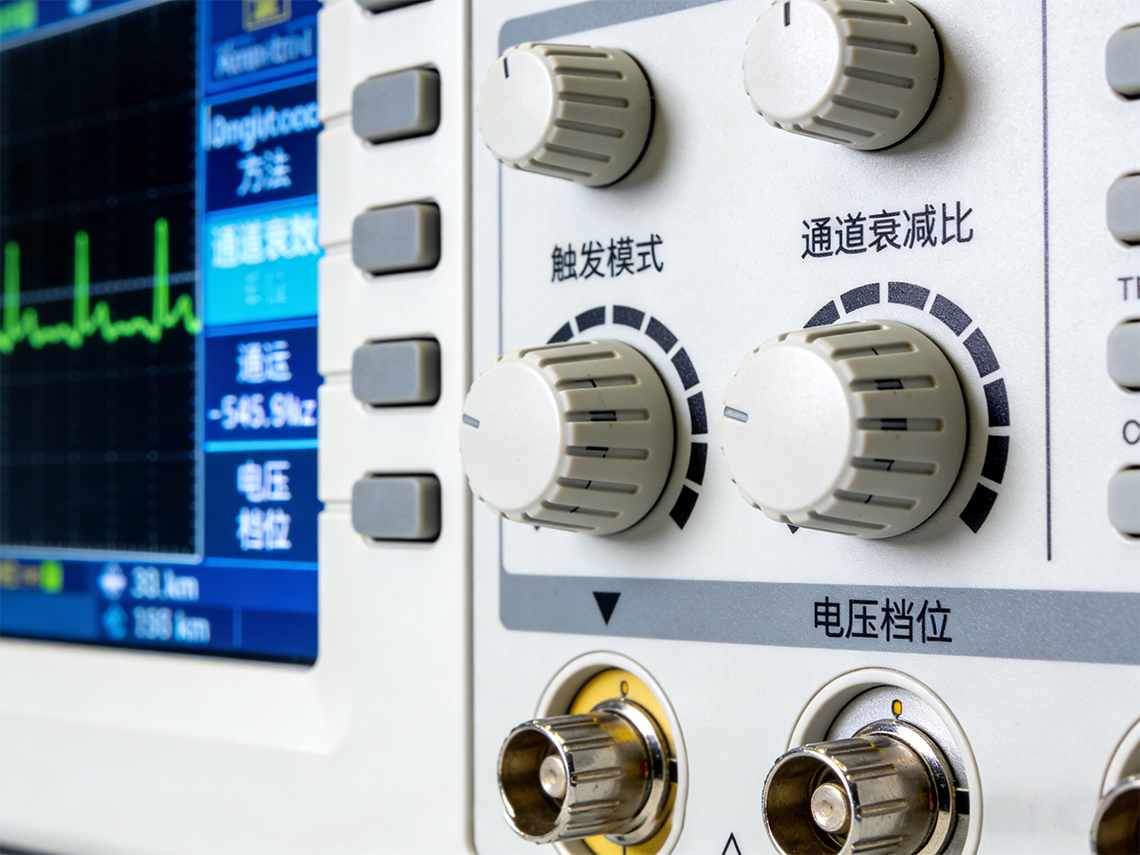

1.1 检查示波器基础设置

无信号显示，很多时候并非设备故障，而是触发模式、衰减比、通道开关等基础设置不当导致的 “假故障”。例如触发模式设为 “常态” 但触发电平过高，波

形无法稳定触发；探头用 10X 档但示波器通道设为 1X，信号幅度被错误放大 10 倍，超出屏幕显示范围，易被误认为无信号。

排查与解决方法：

●触发模式切换为 “自动触发”，强制触发小幅度信号，快速判断是否为触发设置问题。

●确认探头衰减档（1X/10X/100X），在示波器对应通道同步设置衰减比，避免信号幅度失真。

●检查通道是否开启，适当调节电压档位和时基，避免量程过大或时基过慢导致信号 “隐身”。

1.2 检查探头与示波器、被测电路的连接

探头与示波器 BNC 接口、探头尖端与被测点、接地线与接地点，任一位置接触不良或锁定不到位，都会导致信号传输中断。

排查与解决方法：

●BNC 接头对准卡槽扭转锁定，确保插紧；可换至其他正常通道测试，判断原通道是否故障。

●探头尖端精准接触被测引脚 / 焊点，避免触碰相邻引脚导致短路或信号串扰。

●确认接地线可靠连接至被测电路 “信号地”，避免遗漏接地步骤或接触不良。

1.3 排查被测信号源是否正常

若设置和连接均无问题仍无信号，需聚焦被测信号源本身，排查电路未上电、信号发生器未开启、被测节点无信号输出等问题。

排查与解决方法：

●用已知正常的信号源（如示波器 CAL 校准端）连接探头，若能正常显示，说明探头和示波器无故障，问题在被测电路。

●检查被测电路供电、核心芯片工作状态，确认信号源是否正常输出；重点排查信号输出节点是否存在断路、短路或器件损坏。
