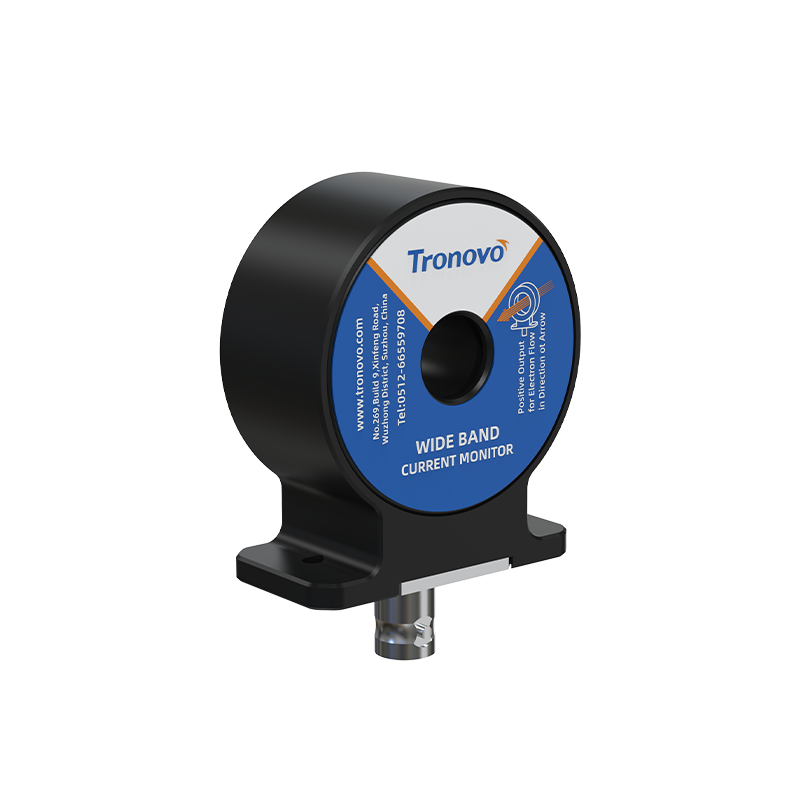

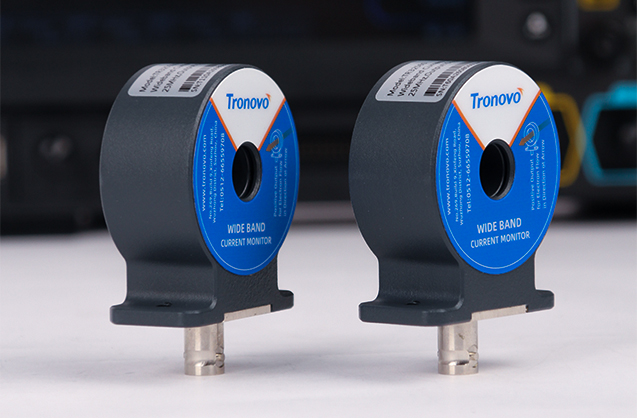

TR325110 高精度宽带电流互感器（电流探头 / 电流传感器），面向高速瞬态、脉冲电流测量场景开发。采用自研高导磁芯与精密绕线工艺，具备超高带宽、极速响应、强抗饱和、长期稳定特性，全隔离非接触感应测量，标配标准 BNC 接口，通用尺寸可直接替代传统电流互感器。测量带宽 5Hz~20MHz，量程覆盖毫安级至 5000A 脉冲峰值，精准捕捉射频、浪涌、放电等交流电流波形，适用于 EMC 测试、功率电子、半导体、雷击冲击、医疗设备与科研实验。
产品特点
• 超宽频带极速响应，高保真还原瞬态电流波形
• 宽动态测量量程，兼顾小电流与超大脉冲峰值
• 全密封屏蔽非接触测量，高压测试安全抗干扰
• 通用标准化接口结构，全设备兼容即装即用
• 稳定耐用易维护，适配长时间连续测试
 |
使用简单、擅长测量高脉冲，突变电流信号测量频率覆盖5Hz～20MHz，电流测量跨度从毫安级至 5000A，可完成各类交流信号检测，涵盖瞬态脉冲、谐波、正弦波、射频及各类复杂电路信号，全程保障测量精度，输出可靠测试数据。 |

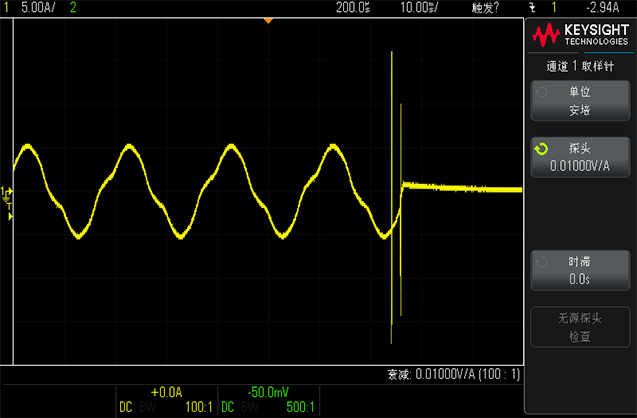

真实还原瞬态电流波形具备出色的瞬态信号还原能力，通过优化上升时间与低频跌落指标，能够高保真采集脉冲、浪涌、电容放电、雷击冲击等动态电流信号，中频测量精度表现稳定，完整捕捉电流变化细节，适配功率电子、放电测试、科研实验等场景下的波形采集工作。 |
 |
 |

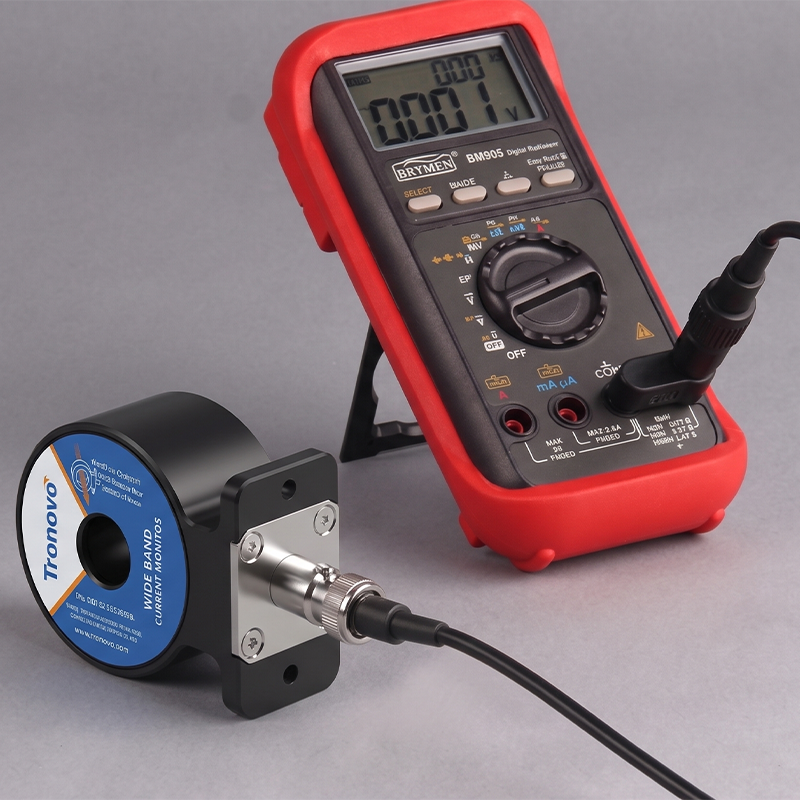

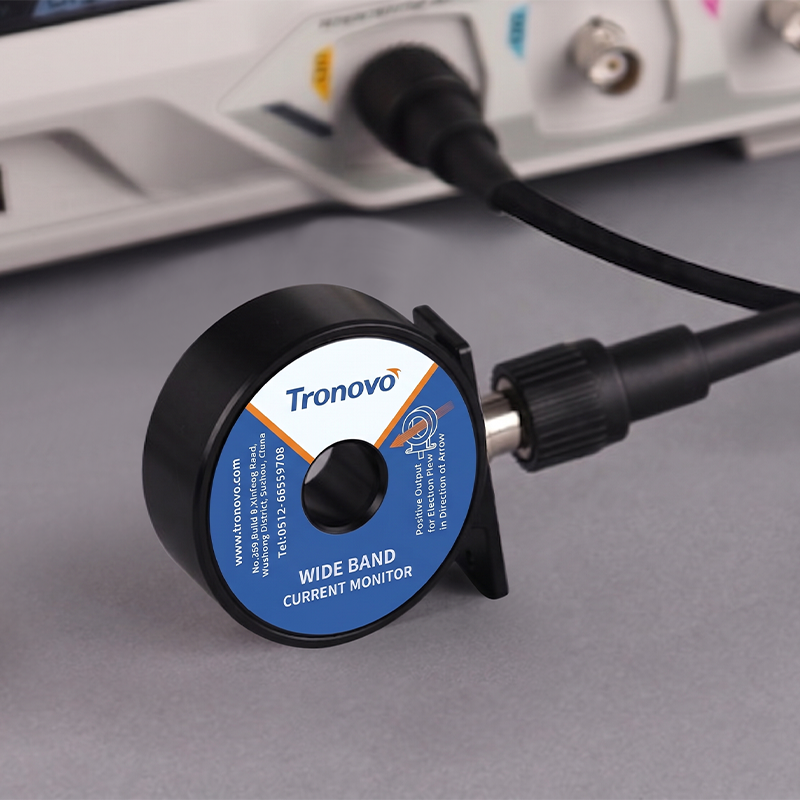

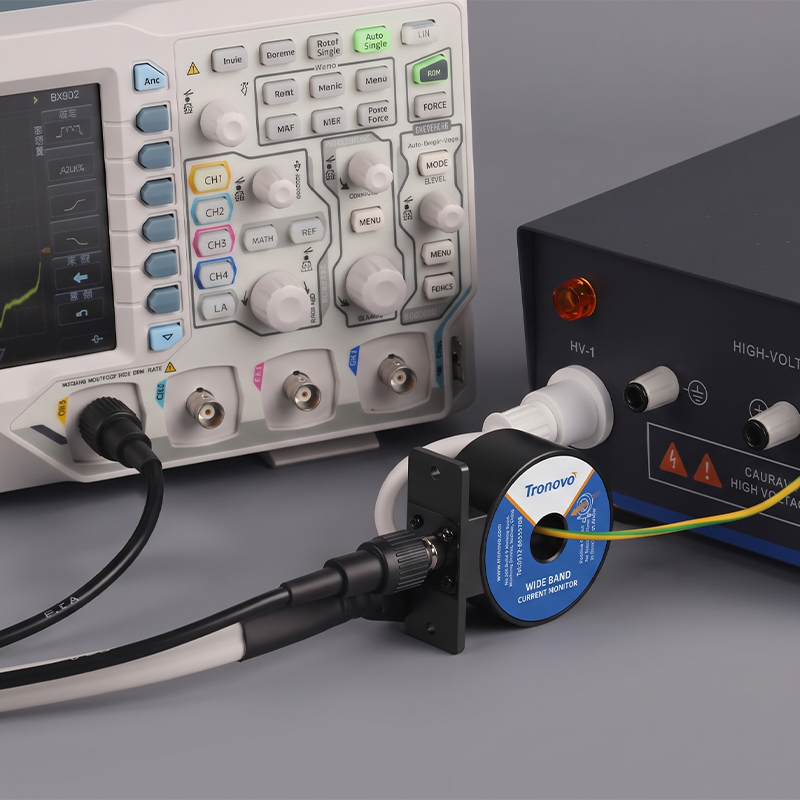

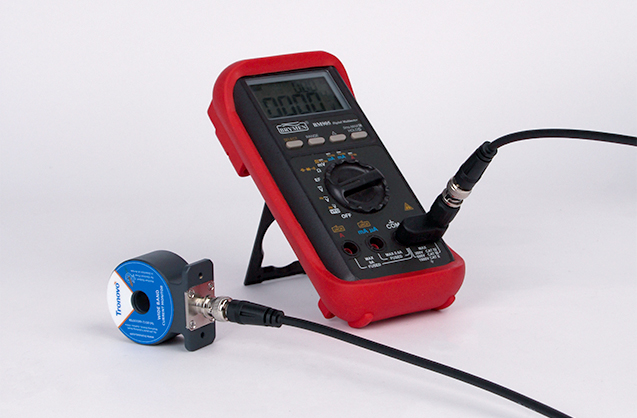

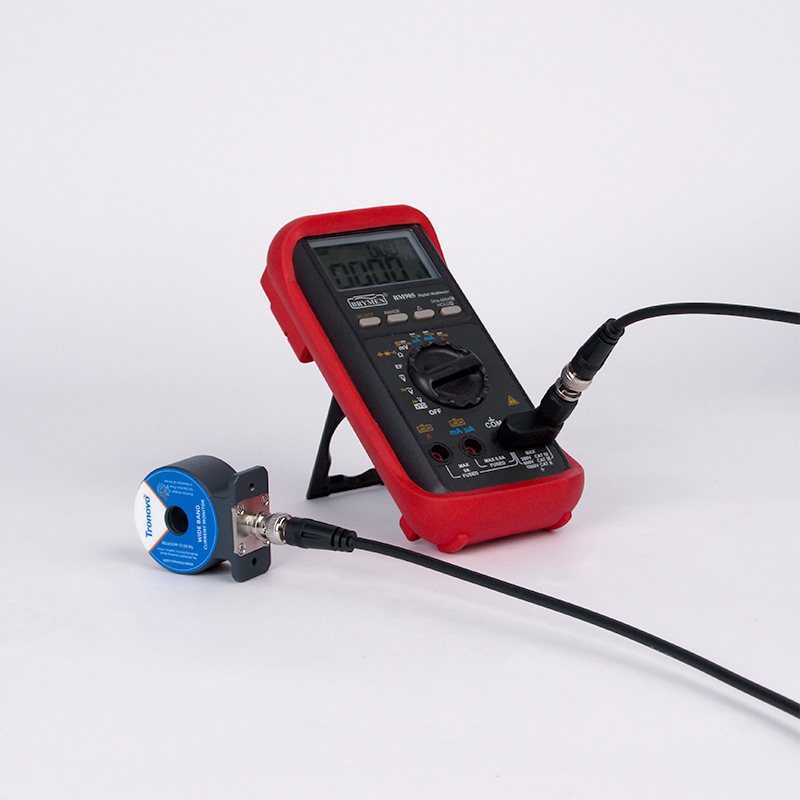

非接触测量，全密封屏蔽结构采用非接触式感应测量方式，整机为全密封环形屏蔽结构，实现电气隔离，高压测试环境下使用安全；外壳具备优秀抗干扰能力，整机运行稳定耐用。输出适配性广，可对接示波器、频谱分析仪、功率分析仪、数字电压表、数据记录仪等多种主流测试仪器。 |

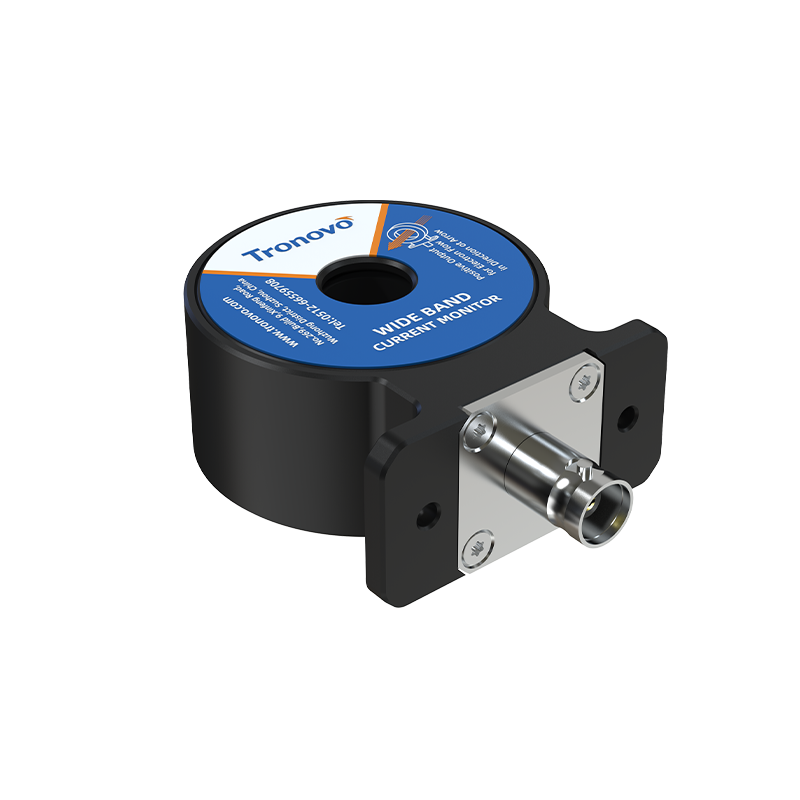

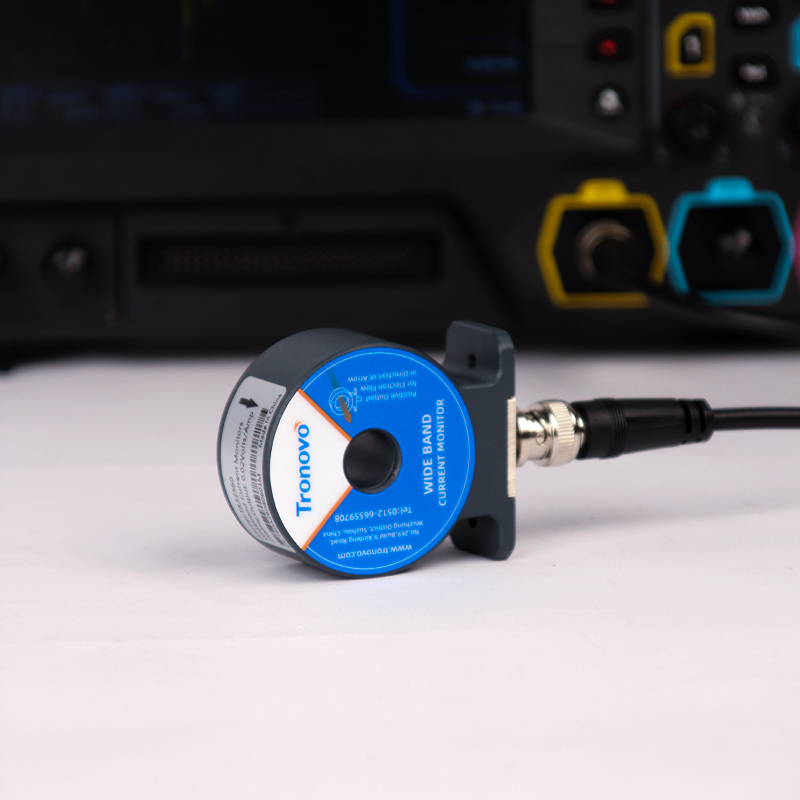

标准化接口与机械尺寸，设备即装即用配备标准 BNC 输出接口，匹配 50Ω 标准端接要求，机械外形与孔径采用行业通用规格，可直接安装于现有测试工位，无需改造原有测试系统，实现快速上机投入使用。 |
 |
| 型号 | TR325110 |
| 带宽 | 5Hz~20MHz |
| 上升时间 | ≤20ns |
| 输入类型 | AC |
| 精度 | ±1% |
| 电流转换比 | 10mV/A |
| 最小有效值 | 100mA |
| 最大有效值 | 110A |
| 最大脉冲峰值电流 | 5000A |
| 钳口直径 | ∅12.7mm |
| 示波器输入阻抗 | 1MΩ |
| 接口类型 | BNC（UG-290AU） |
| 线缆长度 | 100cm |
| 工作环境 | 0~40°C,80%orless |
| 储藏要求 | -10~45°C,80%orless |
